Değiştirme Anahtarı

I. Uygulanabilir aralık

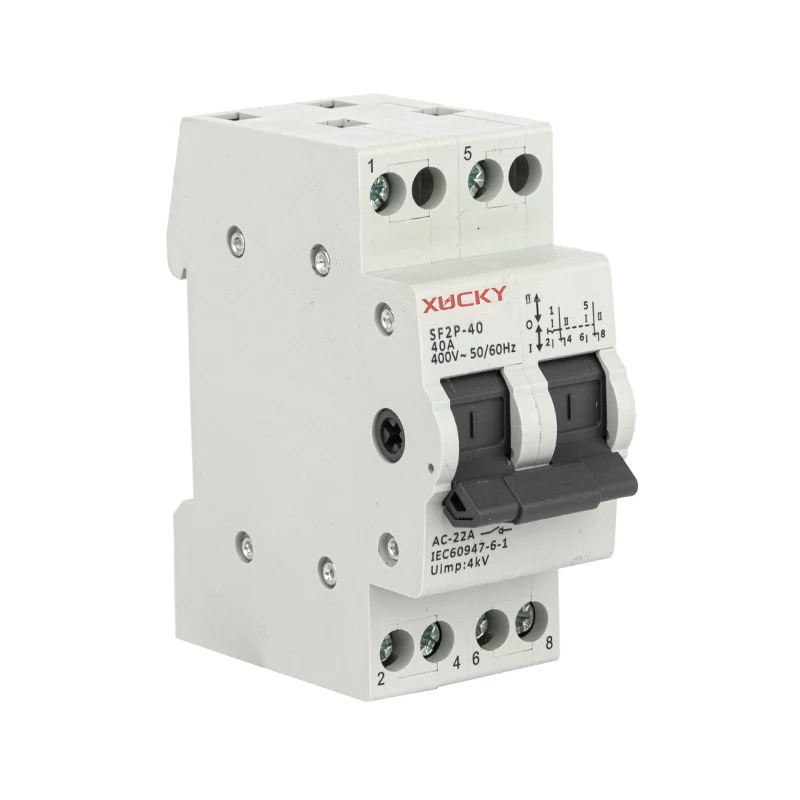

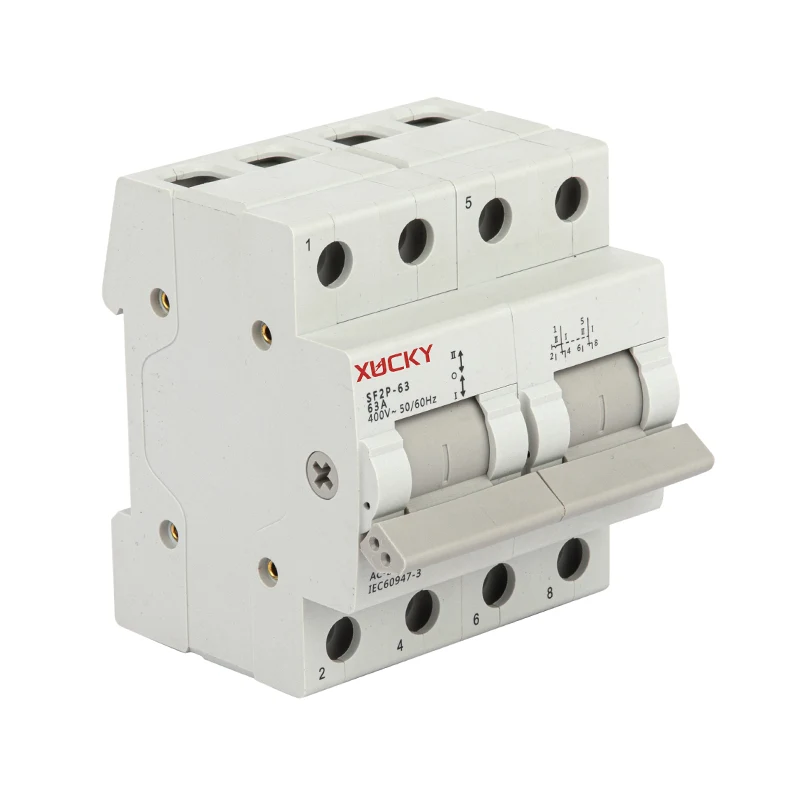

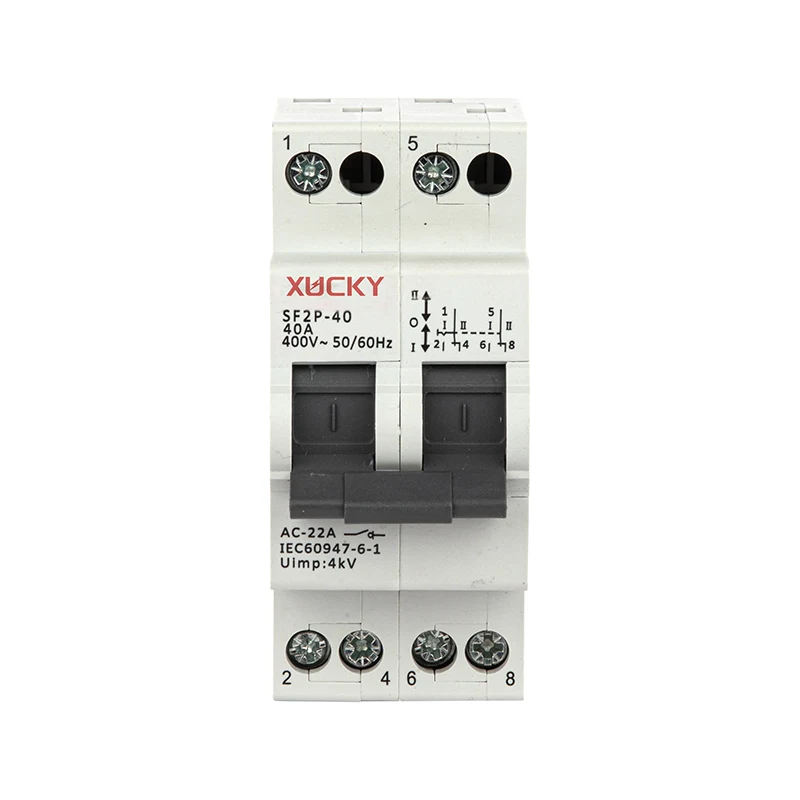

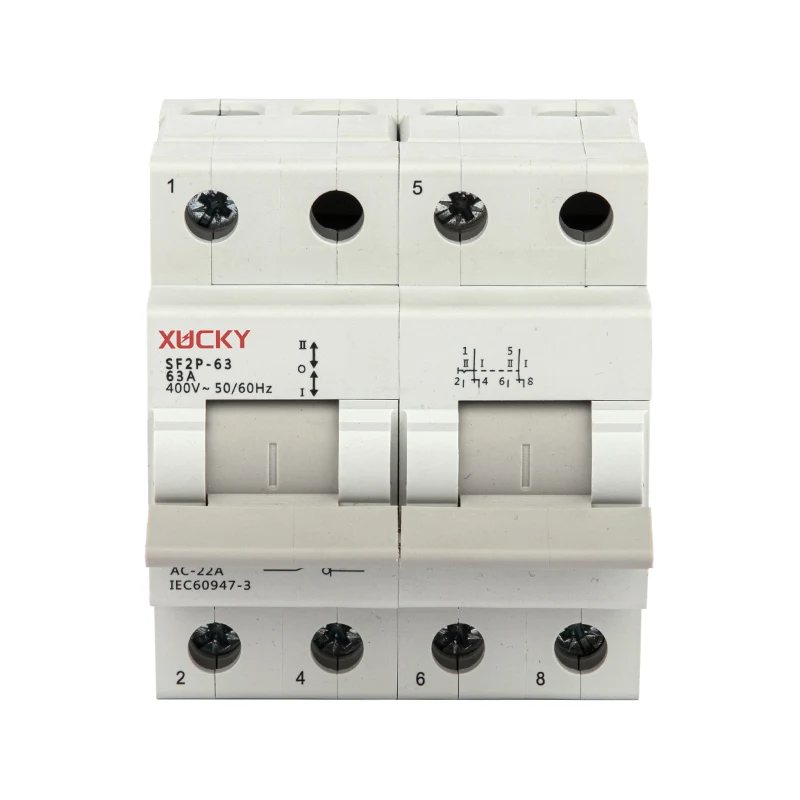

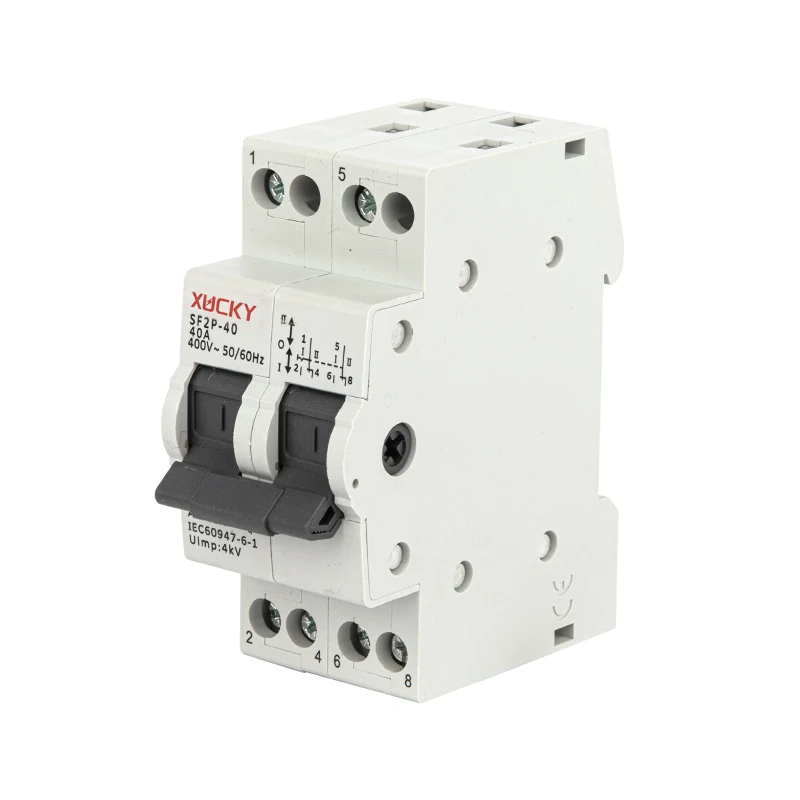

SF serisi DIN-ray kurulumlu mikro geçiş anahtarı, AC 50Hz veya 60Hz, 230-400V'un altında nominal voltaj ve 16A-125A nominal akımın altındaki hibrit direnç ve empedans devresine uygulanabilen, 2 güç kaynağına veya yük dönüşümüne izin veren bir tür anahtar aparatıdır. Devre dönüştürme ve anahtar ayırma fonksiyonları. Elektrikli ekipmanların güç kaynağının değiştirilmesi, motorun pozitif ve ters çalışmasının değiştirilmesi, dönüş devresinin voltajının ölçülmesi ve akımın faz değişimi vb. için kullanılabilir. Ürün IEC60947-3 ve EN60947-3 standartlarına uygundur

II. Ürün özellikleri

DIN rayı kurulumu mikro geçiş anahtarı, O, l ve Il konumlarının geçişini doğrudan manuel tutma koluyla gerçekleştirir. İç sapın dönme yuvası ve milin kayma konumu, mekanik aşınmayı azaltmak için yüksek dereceli yağlayıcıyla kaplanmıştır. Dinamik ve statik temas, iyi iletkenlik ve stabilite ile makul temas yöntemini benimser. Modüler ve standart kılavuz kurulum yapısı, terminal birleştirme aparatlarının eşleştirme devresi için özellikle uygundur.

Şartname ve Özellik

■ AÇIK ve KAPALI göstergesi

■ IEC60947-3 standardına uygundur

■ AÇIK/KAPALI kolu konumu kontakların durumuna karşılık gelir

■ Hızlı kurulum ve kaldırma

III.Teknik parametreler

IV. Genel ve Kurulum Boyutları

V. Kurulum ve kullanım talimatları ve dikkat edilmesi gereken notlar

■ DIN rayı kurulumu mikro değiştirme anahtarı, manuel çalıştırma sırasında insan güvenliğini sağlamak için üst terminali güç kaynağına bağlı ve bağlantısı kesildiğinde dinamik kontağın enerjisi kesilecek şekilde dikey olarak monte edilmelidir.

■ Normalde, DIN rayı kurulumu mikro değiştirme anahtarı, açma ve kapatma sırasında yük altında çalıştırılmamalıdır.

■ Üst uç gelen hat içindir ve alt uç giden hat içindir (yük terminali), ters bağlantıya izin verilmez. I ve II konumlarının elektriğinin kesilmesi gerekiyorsa kol O konumuna getirildiğinde I ve II konumlarının tümü kapalı durumdadır. Konum II etkinleştirilecekse kolu yukarı doğru itin, ardından konum II'nin kontağı bağlanır ve konum I'in bağlantısı kesilir; konum I etkinleştirilecekse, kolu aşağı doğru çekin, ardından konum I'in kontağı bağlanırken konum II'nin bağlantısı kesilir.

■ Ürünün 3 konum değişimi, mekanik parçaların ana yayın sıkıştırılıp serbest bırakılmasına dayalı olarak çalışmasıyla gerçekleştirilir. Sap, yüksek çalışma kuvvetine ihtiyaç duyar ve büyük atalet kuvveti gösterir (63A-125A ürünü), genellikle tek elle doğru geçişi gerçekleştirmek zordur ve yanlış çalışma, devrede anormal bir değişime neden olur. Kullanım sırasında 63A-125A ürününün iki elle veya fabrika tarafından sağlanan aksesuarlarla (uzatılmış çalıştırma kolu) çalıştırılması tavsiye edilir.

■ DIN rayı kurulumu mikro değiştirme anahtarı, bağlantı ve bağlantı kesme sırasında aşırı akımla uygulanmamalı (aşırı yük altında kullanın) veya normal çalışma akımıyla açılıp kapatılmamalıdır. Herhangi bir kazayı veya servis ömrünün kısalmasını önlemek için asla düğmeye aşırı güç kullanarak basmayın veya çekmeyin.

■ Kapalı dağıtım kutusuna birden fazla enversör anahtar aynı anda konursa kutuda ısı birikebilir, bunun sonucunda sıcaklık artacak ve anahtar aşırı derecede ısınacaktır. Uzun süreli kullanım sonrasında ürünlerin izolasyon kısımları zarar görecek ve ürünün kullanım ömrü azalacaktır. Sıcaklık +40C'nin üzerine çıktığında ürünün gücü düşürülmelidir. Değer kaybı faktörü 0,8 ise. bu durumda maksimum çalışma akımı, nominal akımın 08 faktörüyle çarpımı olacaktır (örneğin: maksimum imum çalışma akımı 125Ax 0,8= 100A).

■ DIN rayı kurulumu mikro değiştirme anahtarında ark söndürme odası yoktur. Arıza akımını kesmek için kullanılmasına izin verilmez. Gerektiğinde müşteri, büyük yük ve kısa devre kesme kapasitesini sağlamak için uygun sigorta kombinasyonunu seçebilir (beton kırma kapasitesi, seçilen sigortanın kesme kabiliyetine göre belirlenir). Değiştirilen bağlantı telinin kesit alanı Ürünün normal kullanımını sağlamak için aşırı anahtar nominal akımla eşleşmelidir. Ürün kablosunun torku: 1,2 N. mat 16-40A.

■ Kullanım sırasında anahtarın bağlantı terminallerinin ve kablolarının vidalarla iyice sıkılıp sabitlenmediği kontrol edilmelidir. Terminallerin rengi değişirse
