BE Serisi Dağıtım Kutusu

Çin XUCKY Electric özelleştirilmiş BE Serisi Dağıtım Kutusu, farklı pazar ihtiyaçlarını karşılamak için taban ve kapak malzemesine bağlı olarak üç tipe ayrılmıştır. Tasarım, kurulumu yapan kişinin ihtiyaçlarını tam olarak dikkate alır ve ürünün rahatlığını, esnekliğini ve güvenliğini büyük ölçüde artırır. Tam fonksiyonları, basit görünümü ve yeni şekli ile yüksek binalarda, evlerde, istasyonlarda, limanlarda, havaalanlarında, hastanelerde, tiyatrolarda, büyük ticari alanlarda, endüstriyel ve madencilik işletmelerinde ve diğer yerlerde yaygın olarak kullanılabilir.

Talep Gönder

Ürün Açıklaması

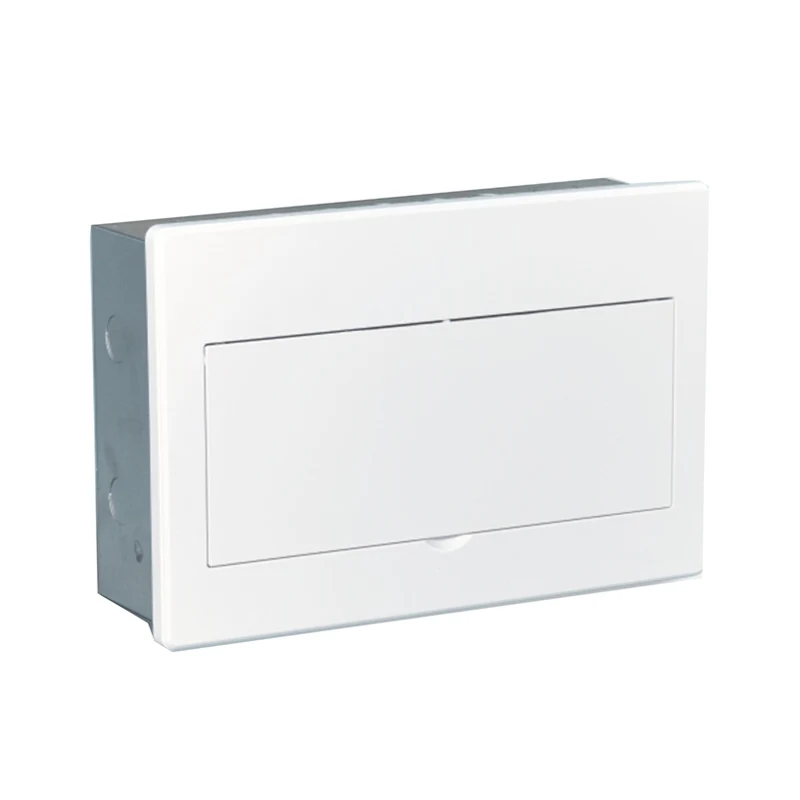

Kapak çift kavisli olup, nemli, sade ve şık bir görünüme sahip olarak tasarlanmıştır.

BE Serisi Dağıtım Kutusunun Teknik Özellikleri

Ürün serisi: gömülü montaj dağıtım kutusu/yüzeye montaj dağıtım kutusu

Yollar: 4 yollu, 7 yollu, 10 yollu, 12 yollu, 14 yollu, 16 yollu, 18 yollu, 20 yollu, 24 yollu (gömülü montaj), 28 yollu, 40 yollu

Ürünler:

1.gömülü montaj

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2.yüzeye montaj

BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, BEP-M 228, BEP-M 240

Kutu ana malzemesi: yüksek kaliteli soğuk haddelenmiş levha, elektrostatik toz boyalı

tek sıralı gömülü montaj kutusu boyutu (genişlik * yükseklik): (4 yollu) 143x75 mm, (7 × 20 yollu) 192x75 mm, (24 yollu) 230x90 mm

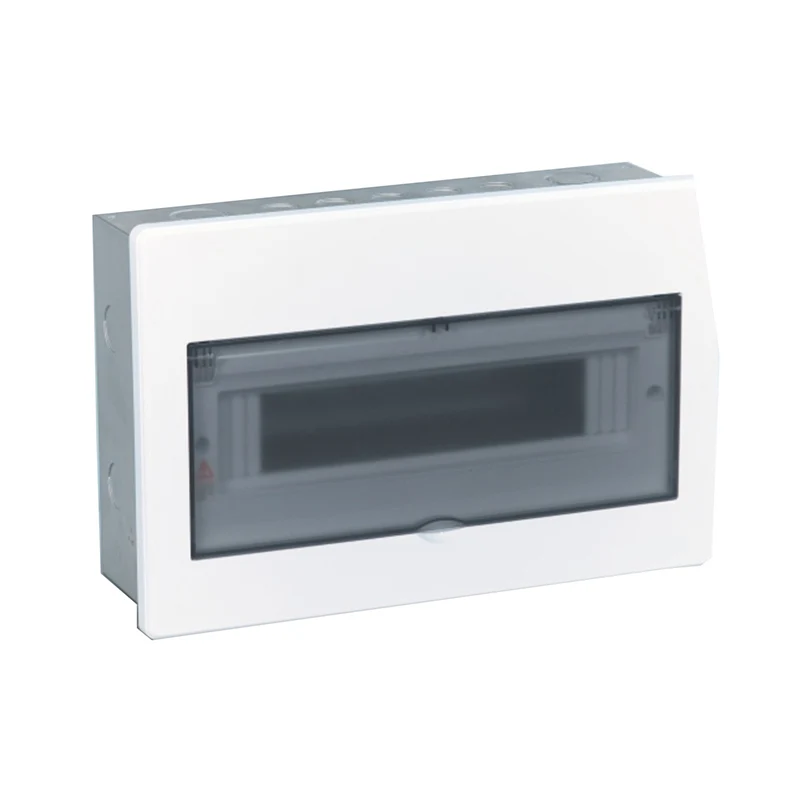

Kapak malzemesi: Kapak tabanı ve beyaz hareketli kapı için yüksek kaliteli ABS, şeffaf hareketli kapı için yüksek kaliteli PC,

Kapak kurulumu: vidayla sabitlenir

Kutu kurulumu: 1. gömülü montaj; 2. Yüzeye montaj

Yol boyutu: 18 mm (standart genişlik)

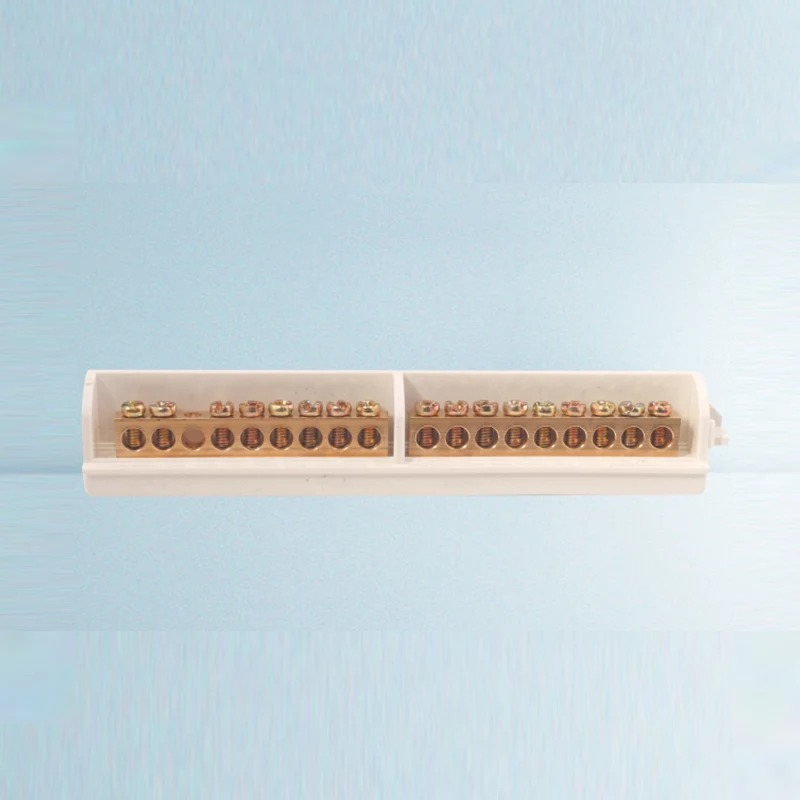

Terminal kesit boyutu: ①4~20 yollu 6 x 10 mm; ②24~ 40 yollu 6,4 x 12 mm

Nominal gerilim(V): ~AC400V(±%20) 50~60HZ

Nominal akım/Maks. Akım girişi: ①55A(4~20way) 6 x 10mm; ②63A(24~40 yollu) 6,4 x 12 mm

Ürün standardı: GB17466.1-2008, GB17466.24-2008

Giriş koruması: IP40

BE Serisi Dağıtım Kutusunun paketleme bilgileri

Şartname ve Açıklama		Fotoğraf	karton UGY(cm)	(adet/ctn)
Dağıtım Kutusu
BE-M104	Yüzeye montaj		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Gömülü montaj		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

BE serisi


Kapak	Kutu Tabanı

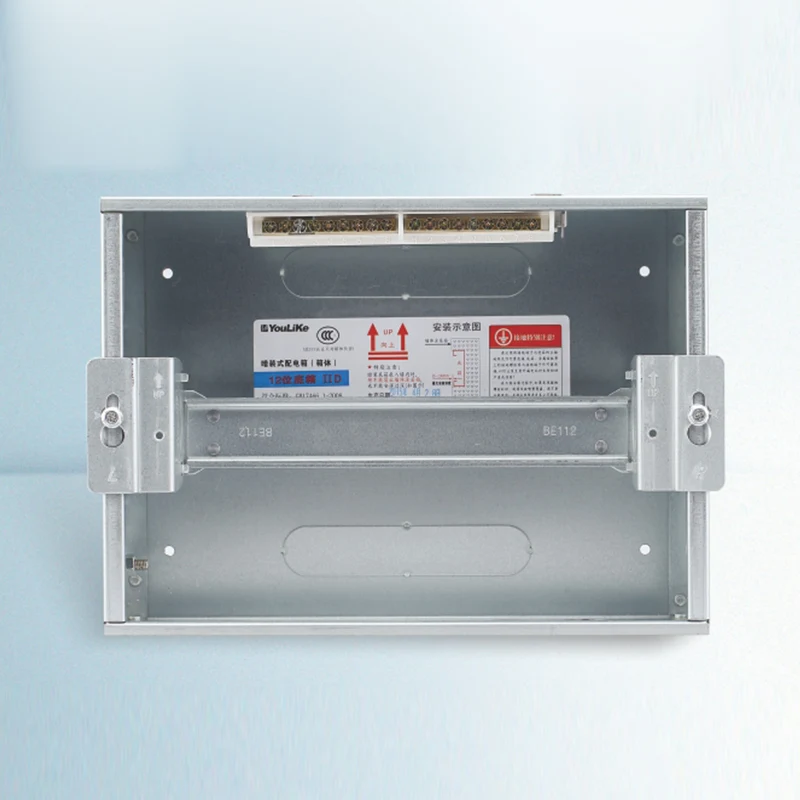

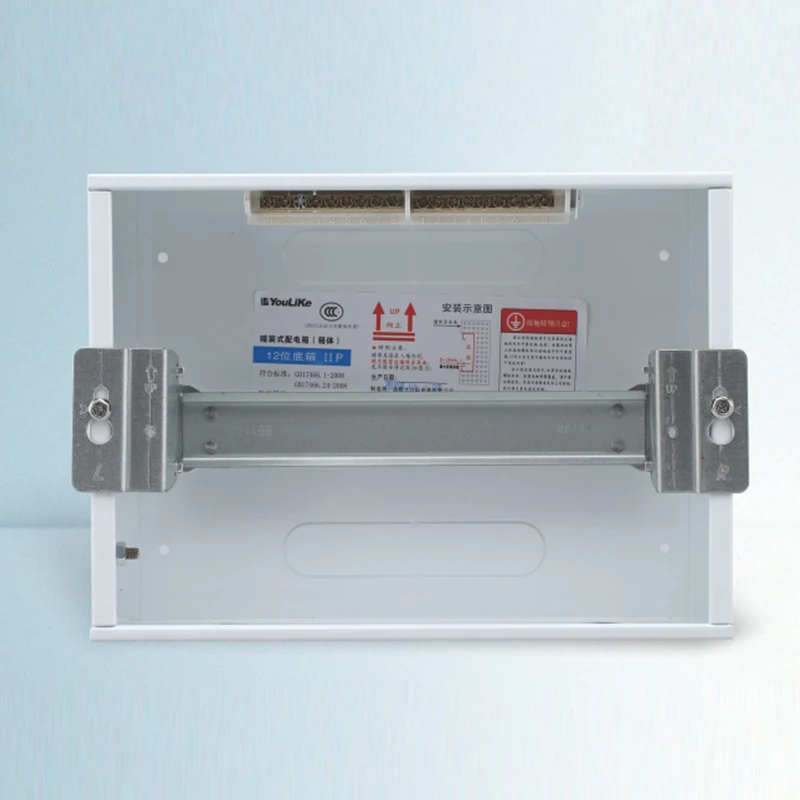

Yüzeye montaj kutusu tabanı, yüksek kaliteli soğuk haddelenmiş plakadan yapılmıştır, bir sıra için 1,0 mm kalınlık ve iki sıra için 1,2 mm. Gömülü montaj kutusu tabanı, bir sıra için 0,8 mm ve iki sıra için 1,0 mm, yüksek kaliteli soğuk haddelenmiş plakadan yapılmıştır. iki sıra. Plakanın yüzeyi elektrostatik toz boyalıdır ve tolerans, GB/t 708-2006'daki PT.A tolerans gerekliliklerine tamamen uygundur.
