Bir elektrik dağıtım sistemini tasarlarken veya bakımını yaparken en temel kararlardan biri doğru devre koruma cihazını seçmektir. En yaygın alçak gerilim kesicilerden ikisi Minyatür Devre Kesici (MCB) ve Kalıplanmış Kutulu Devre Kesicidir (MCCB). Her ikisi de aynı temel amaca (kabloları ve ekipmanı aşırı akımlardan korumak) hizmet etse de, çok farklı uygulama ölçekleri için tasarlanmıştır.
Yanlış olanı seçmek gereksiz maliyetlere, yetersiz korumaya ve hatta güvenlik tehlikelerine yol açabilir. Bu kılavuzda bilinçli bir karar vermenize yardımcı olmak için teknik farklılıkları, uygulama senaryolarını ve seçim kriterlerini ayrıntılı olarak ele alıyoruz.
Minyatür Devre Kesici (MCB)düşük akım devrelerini korumak için tasarlanmış termal manyetik bir cihazdır. Genellikle konut, ticari ve hafif endüstriyel uygulamalarda kullanılır.
Nominal Akım (In): 125A'ya kadar (genellikle 63A veya daha az).
Kırma Kapasitesi (Icn): Genellikle 10kA veya 15kA'ya kadar (evsel ortamlar için yeterlidir).
Standartlar: IEC 60898-1 (ev ve benzeri kurulumlar için) ve IEC 60947-2 (endüstriyel kullanım için).
Yapı: Sabit termal ve manyetik ayarlar; değiştirilemeyen açma üniteleri.
Boyut:Kompakt, genellikle DIN rayı üzerinde 1-4 modül genişliğinde (kutup başına 18 mm).
MCB'ler karşı koruma sağlayacak şekilde tasarlanmıştıraşırı yükler(yavaş, sürekli aşırı akımlar) bimetalik bir şerit aracılığıyla vekısa devreler(yüksek anlık akımlar) elektromanyetik bir solenoid aracılığıyla. Sahada ayarlanamazlar ve son devre devrelerine yöneliktirler.
A Kalıplanmış Kutulu Devre Kesici (MCCB)daha yüksek akımları idare edebilen ve daha gelişmiş koruma sağlayabilen daha büyük, daha sağlam bir cihazdır. Endüstriyel ve ticari enerji dağıtımının beygiridir.
Nominal Akım (In):Tipik olarak 15A'den 2500A'ya veya daha fazlasına kadar.
Kırma Kapasitesi (Icu):18kA ila 200kA arasında değişebilir, bu da onları trafo merkezleri veya ağır sanayi tesisleri gibi yüksek arızalı yerler için uygun kılar.
Standartlar:IEC 60947-2 (alçak gerilim şalt sistemi ve kontrol cihazı).
Yapı:Genellikle özelliklerdeğiştirilebilir açma üniteleri(termal-manyetik veya elektronik) akım ve zaman gecikmesine göre ayarlanabilen.
Boyut:Genellikle bir tabana veya şalt sistemine monte edilen daha büyük çerçeve boyutları.
MCCB'lerin teklifiayarlanabilir koruma ayarlarıBu da onları, aşağı yöndeki cihazlarla koordinasyonun kritik olduğu besleyici devreler için ideal kılar. Elektronik koruma üniteleri, toprak arıza koruması, bölge seçici kilitleme ve iletişim yetenekleri gibi gelişmiş işlevler sağlayabilir.

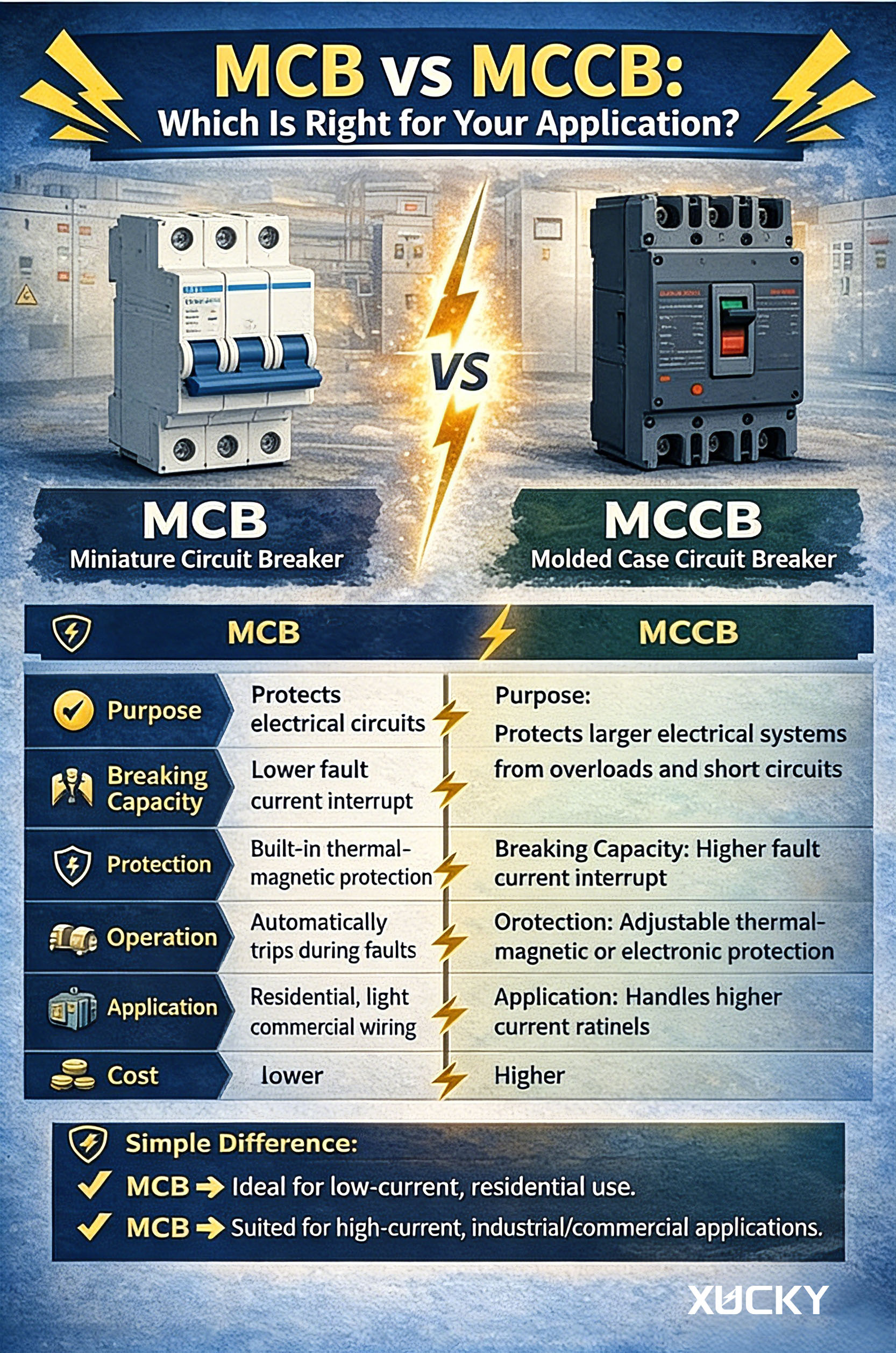

| Özellik | MCB | MCCB |
| Nominal Akım Aralığı | 125A'ya kadar | 10A ila 2500A+ |
| Kırma Kapasitesi | ≤ 25kA (tipik) | 200kA'ya kadar |
| Gezi Ünitesi | Sabit (termal-manyetik) | Sabit veya değiştirilebilir (termal-manyetik veya elektronik) |
| Ayarlanabilirlik | Hiçbiri | Evet (akım, zaman gecikmesi) |
| Başvuru | Son dal devreleri, aydınlatma, prizler | Besleyiciler, ana paneller, ağır ekipmanlar |
| Montaj | DIN rayı | Sabit veya eklenti tabanı |
| Tipik Kutup Sayısı | 1P, 2P, 3P, 4P | 3P, 4P (ayrıca daha küçük çerçeveler için 2P) |
| Sertifikasyon | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
MCB ve MCCB arasındaki karar üç ana faktöre bağlıdır:mevcut talep, arıza seviyesi ve ayarlanabilirlik ihtiyacı.
MCB Ne Zaman Seçilmeli?
Konut ve Küçük Ticari Binalar:Aydınlatma devreleri, prizler, küçük ev aletleri. Akımlar nadiren 63A'yı aşar ve arıza seviyeleri düşüktür.
Alt Dağıtım Panoları:Bir MCCB'nin veya ana anahtarın aşağı akışındaki son devrelerin korunması.
DIN Ray Panelleri:Alanın dar olduğu ve modülerliğin gerekli olduğu yerler.
Maliyet Duyarlı Projeler:MCB'ler MCCB'lerden önemli ölçüde daha ucuzdur.
MCCB Ne Zaman Seçilmeli?
Endüstriyel Tesisler:Motorlar, pompalar, kompresörler, kaynak makineleri; yüksek ani akımlara ve daha yüksek arıza kapasitesine sahip ekipmanlar.
Ana Santraller:Bir bina veya büyük bir panel için ana giriş koruyucu cihazı olarak.
Besleyici Devreler:Gücün koordinasyon ve seçiciliğin önemli olduğu alt panellere dağıtılması.
Yüksek Arıza Akımı Konumları:Kısa devre akımlarının 10kA'yı aştığı transformatörlerin veya jeneratörlerin yakını.
Ayarlanabilirlik İhtiyaçları:Değişken yükleri eşleştirmek veya seçici koordinasyon elde etmek için koruma ayarlarında ince ayarlar yapmanız gerektiğinde.
A. Kırma Kapasitesi (Icu/Icn)
Her zaman kesicinin kesme kapasitesinin, kurulum noktasında olası kısa devre akımını aştığından emin olun. Örneğin, bir panelin arıza seviyesi 25kA ise, 10kA olarak derecelendirilen standart bir MCB felaketle sonuçlanacak şekilde arızalanır. Bu gibi durumlarda ya bir MCCB ya da daha yüksek değere sahip akım sınırlayıcı bir MCB kullanın.
B. Seçicilik (Ayrımcılık)
Kesiciler seri olarak bağlandığında (örneğin, MCB'leri besleyen MCCB), aşağı yöndeki bir arızanın yalnızca en yakın kesiciyi tetiklemesini sağlamalısınız. Ayarlanabilir zaman gecikmelerine sahip MCCB'ler bu "seçiciliğe" kolayca ulaşmanıza olanak tanırken, MCB'ler anlıktır ve dikkatli bir seçim yapılmadan yukarı akışlı cihazlarla koordine olamayabilir.
C. Sıcaklık Azaltma
Hem MCB'ler hem de MCCB'ler ortam sıcaklığından etkilenir. Termal elemanları 30°C veya 40°C'ye kalibre edilir. Sıcak bir ortama monte edilirlerse beklenenden daha erken devreye girebilirler veya güç kaybı gerektirebilirler. Üretici verilerine bakın (örneğinXUCKYdüzeltme faktörleri için teknik veri sayfaları).D. Yük Türü Yüksek endüktif yükler (motorlar, transformatörler), başlatma sırasında istenmeyen açmaları önlemek için Tip C veya D MCB'ler gerektirebilir. Elektronik koruma üniteli MCCB'ler, belirli zaman-akım eğrileriyle motor koruması için programlanabilir.
MCBdüşük maliyetli, tek kullanımlık bir bileşendir. Başarısız olursa değiştirirsiniz. Onarım için tasarlanmamıştır.
MCCBönemli bir yatırımdır. Genellikle değiştirilebilir parçalarla (ark olukları, kontaklar, açma üniteleri) birlikte gelir ve onlarca yıl boyunca bakımı yapılabilir. Elektronik MCCB'ler, arıza süresini azaltan ve enerji yönetimini iyileştiren izleme yetenekleri ekler.
Küçük bir ofis için MCB'ler mükemmeldir. Kritik üretim hatlarına sahip bir fabrika için MCCB'lerin ekstra maliyeti, sağlamlıkları ve ayarlanabilirlikleri ile haklı çıkar.
| Eğer devreniz... | Seçmek |
| Bir evde aydınlatma veya priz var mı | MCB |
| Akım < 63A ve arıza seviyesi < 6kA'ya sahiptir | MCB |
| Ticari bir binadaki alt panelin besleyicisidir | MCCB (veya <125A ise yüksek akım MCB) |
| Büyük bir motora güç verir (30kW+) | MCCB |
| Ayarlanabilir koruma ayarlarına ihtiyaç duyar | MCCB |
| Bir fabrikanın ana girdisi | MCCB |
| BMS ile iletişim gerektirir | Elektronik açma üniteli MCCB |
Şu tarihte:XUCKY, hem MCB'leri hem de MCCB'leri en yüksek uluslararası standartlara (IEC 60898-1, IEC 60947-2) göre üretiyoruz. Ürün yelpazemiz şunları içerir:
XUCKY MCB Serisi: 1P - 4P, 6A-63A, B/C/D eğrileri, 6kA/10kA kesme kapasitesi; konut ve ticari son devreler için idealdir.
XUCKY MCCB Serisi:16A - 1600A, termal manyetik ve elektronik açma üniteleri, 100kA'e kadar kesme kapasitesi - endüstriyel ve ana dağıtım uygulamaları için tasarlanmıştır.
Güvenlik, güvenilirlik ve maliyet etkinliği sağlayarak özel uygulamanız için doğru kesiciyi seçmenize yardımcı oluyoruz. Teknik destek veya fiyat teklifi için bizimle iletişime geçin.
