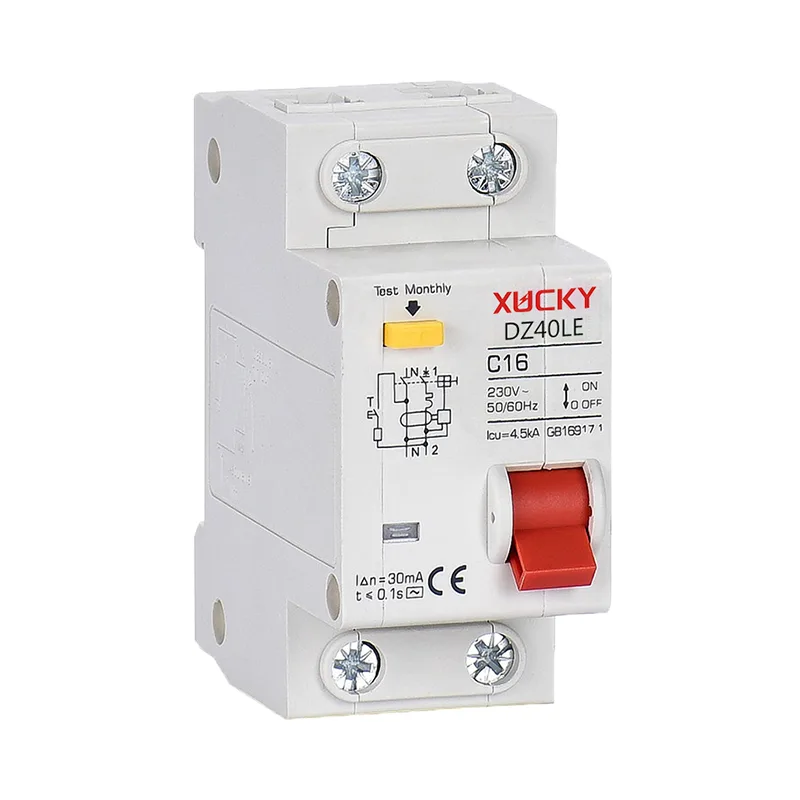

DZ40LE RCBO

Uygulama kapsamı

DZ40LE artık akım devre kesici Xucky tarafından geliştirildi, dahili devre kartı entegre devre benimser, performans daha üstün ve güvenilirdir! DZ40LE RCBO (DPN VIGI) (Faz çizgisi + nötr çizgi + sızıntı + aşırı voltaj), 50Hz / 60Hz'lik tek fazlı konut devresi, 230V derecelendirilmiş voltaj, 63A derecelendirilmiş, sızıntıyı korumak ve sivil elektrik devresinin aşırı ve kısa devresini korumak için uygundur.

DZ40LE RCBO, özellikle endüstriyel ve ticari aydınlatma dağıtım sistemi için normal koşullar altında elektrikli ekipmanı ve aydınlatma hatlarını nadiren açabilir veya kapatabilir. Dünya Sızıntısı Switch MCB küçük boyutta, yüksek kırılma kapasitesine sahiptir; Null çizgi ve canlı çizgi aynı anda kesilir ve canlı hat tersi durumunda, elektrik sızıntısı devre kesici hala sızıntıya karşı koruyabilir. Elektronik sızıntı aşırı voltaj korumasındaki filtre, anlık voltajın (aydınlatma, diğer ekipmanların çizgi paraziti) ve anlık akım (kapasitif yük hattı gibi) nedeniyle yanlış ameliyat açılmasını önleyebilir. Elektrikli sızıntı devresi kesici GB16917.1 ve diğerleri standartlarını karşılar.

Normal çalışma koşulları ve kurulum koşulları

■ Ortam hava sıcaklığı: -5 ℃ ~ +40 ℃ ve günlük ortalama sıcaklık +35 ℃'yi aşmaz.

■ Yükseklik 2000m'yi aşmaz.

■ + 40 ℃ ortam hava sıcaklığındaki atmosferik bağıl nem%50'den fazla değildir, düşük sıcaklıkta daha yüksek bağıl neme sahip olabilir. Örneğin,% 90 için + 20 ℃. Jelin yüzeyindeki üründeki sıcaklık değişikliklerini sağlayın ve uygun önlemleri al.

■ Kirlilik seviyesi 2'dir.

■ Elektromanyetik ortam B çevredir.

■ Devre kesici kurulum sahasının yakınlarındaki harici manyetik alan, jeomanyetik alanın 5 katını herhangi bir yönde aşmaz.

■ Dağıtım kutusuna, güç dağıtım kabini veya standart raylı (Th35-7.5) kutusuna monte edilmiştir.

■ Kurulum dikey montaj geneldir, kurulum düzleminin eğimi ve dikey düzlem ± 5 ° 'den fazla değildir, saplama güç açması anlamına gelir.

■ Önemli etki ve titreşim ve tehlikeli (patlayıcı) ortam ve yağmur ve kar istilası olmayan kurulum alanı.

■ Kurulum kategorileri: ⅱ, ⅲ seviye.

Teknik parametreler

Ana teknik parametreler

Nominal kalıntı çalışma akımı: 30mA; Nominal kalıntı ameliyat dışı akım: 15mA; Nominal kalıntı yapım ve kırılma kapasitesi: 2000a; Sızıntı eylem süresi: ≤ 0.1s; Impulse Voltajına Dayanma: UIMP = 4KV; Gecikme Eylem Özellikleri: (Tabloya bakın)

Anlık eylem karakteristiği

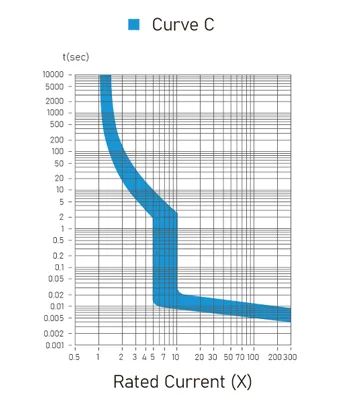

Dikiş Karakteristik Eğrisi - C Tipi

Yapı ve çalışma prensibi

DZ40LE artık akım devre kesici, mevcut eylem elektronik sızıntı devre kesicidir. Kullanıcı kurulumu için kaynaklardan ve alandan tasarruf etmek için tek fazlı devre için tasarlanmış, tek fazlı devre için tasarlanmış, tek fazlı devre için tasarlanmış, büyük kapasiteye ve küçük boyuta sahiptir.

Elektrikli sızıntı devresi kesici esas olarak temas, kasa, çalışma mekanizması, elektromanyetik sistem, açma cihazı, ark söndürme cihazı, sıfır sekanslı transformatör, elektronik ayrımcı kontrol devresi ve açma göstergesi ve diğer parçalardan oluşur. Toprak sızıntısı anahtarı aşırı yük, kısa devre ve sızıntı koruma fonksiyonlarına sahiptir.

Dünya sızıntısı anahtarının çalışma prensibi

Aşırı yük koruması: Aşırı yük meydana geldiğinde, bimetal devreyi korumak için devre kesici gezisi yapmak için kilidi teşvik eder;

Kısa devre koruması: Kısa devre arızası meydana geldiğinde, elektromanyetik bobinler güçlü bir manyetik alan yaratır, çekirdek kilidi hızlı bir şekilde teşvik eder, devre kesici yolculuğunu (0.1s içinde güç kaynağını kesin) ve hareket koruması;

Sızıntı Koruması: Koruma devresinde sızıntı hatası meydana geldiğinde, sıfır sekanslı akım transformatörünün akım vektör toplamı sıfıra eşit değildir, transformatör ikincil çıkışı voltaj üretir, elektromanyetik takma sistemi hareketi yapmak, çubuk teşvik eden devre kesici gezisi ile yolculuk yapmak için, elektrik kaynağını keser.

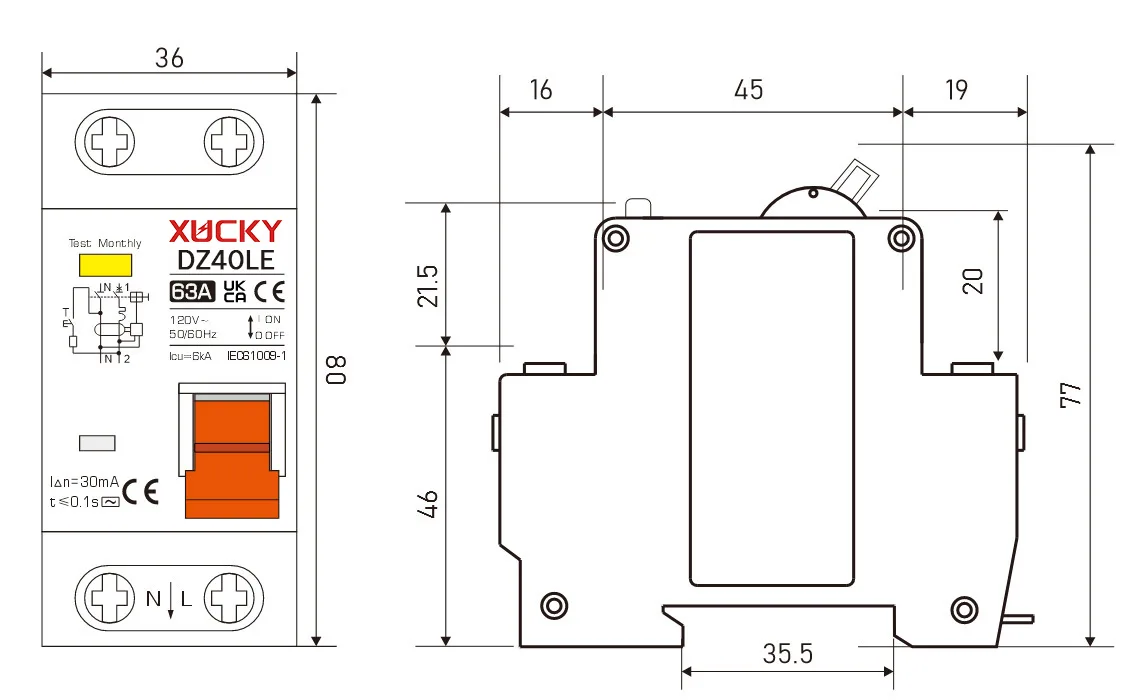

Anahat ve kurulum boyutları
