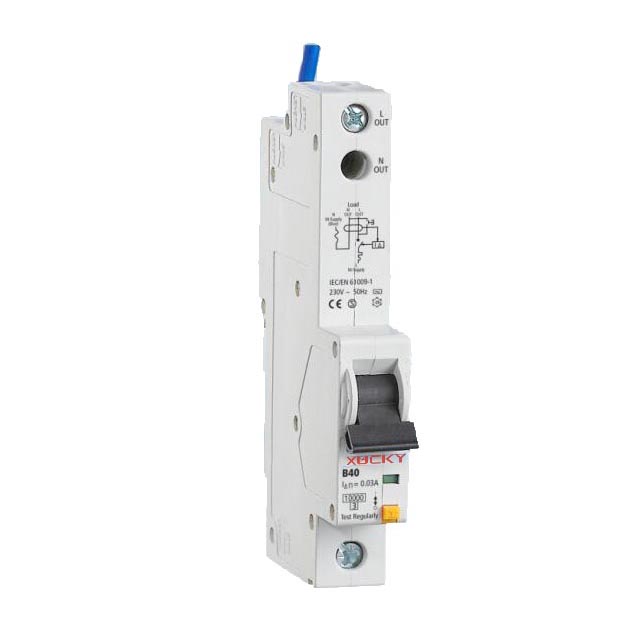

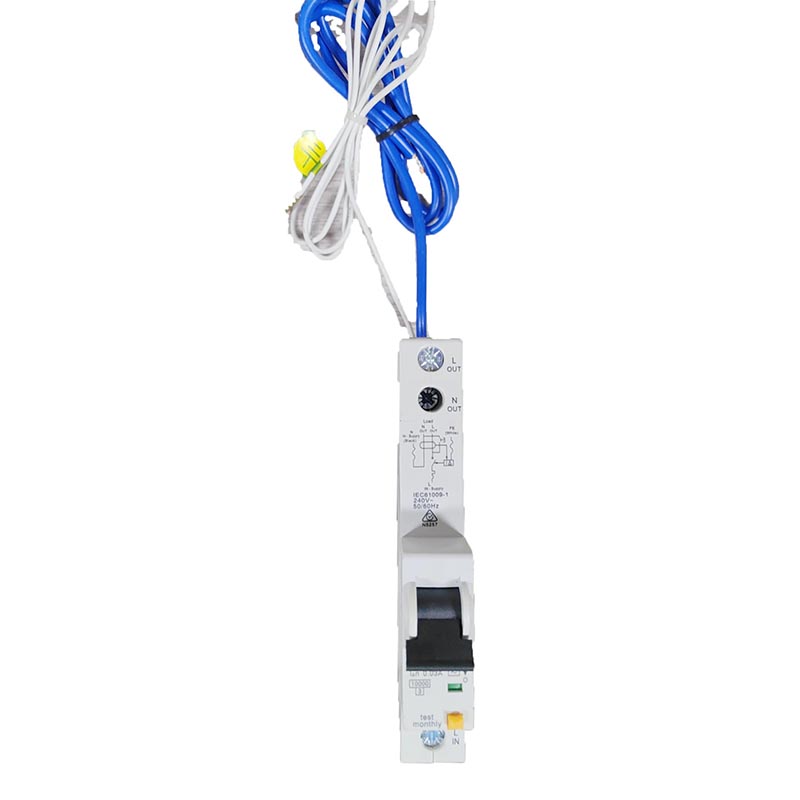

DPN RCBO
  • DPN RCBODPN RCBO
  • DPN RCBODPN RCBO

DPN RCBO

DPN RCBO uygun iletkenler kullanılarak bağlanmalıdır.

DPN RCBO


Başvuru

Standart

EN / IEC61009'a onaylama

Kırılma kapasitesi

6ka, 10ka

Kutup sayısı

1p+n (1 modül)

Nominal akımlar

6,10,16, 20, 25, 32, 40a

Nominal Voltaj

230VAC

Nominal Dikiş Akımı

10mA, 30mA, 100mA

Kalıntı Akım Kapalı Süresi

≤ 0.1s

Karakteristik

M.Ö.

Elektrik dayanıklılığı

10000

Mekanik dayanıklılık

20000

Koruma derecesi

-29c ~+40 ℃

Bağlantı terminali

Esnek iletken 16mm?
Rijit iletken 25mm2

Terminal türü

Pabucu Tip ve Pin Türü

Genişlik

17.5mm /modül

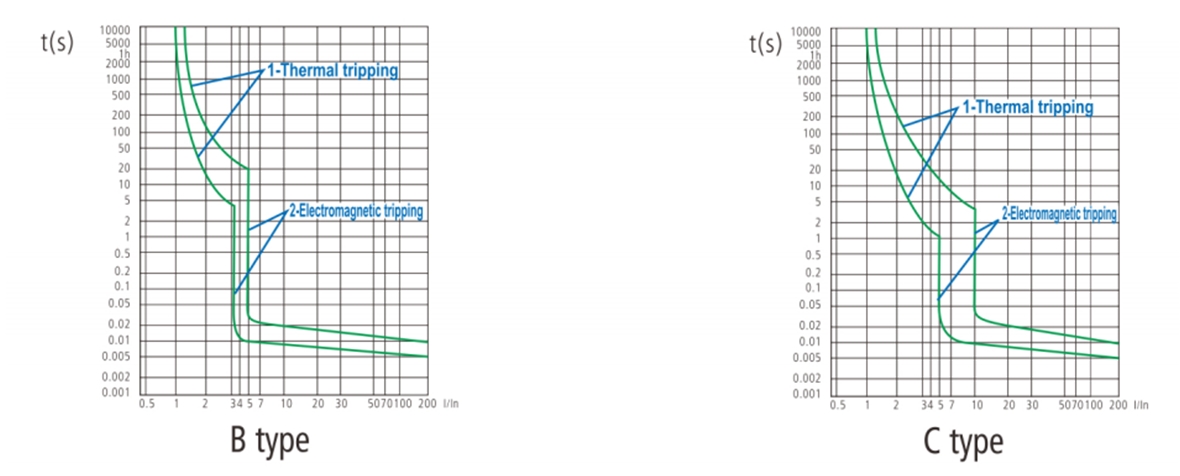

1. Eğriler

DPN RCBO


2. Kalıntı akımının kırılma süresi

(A)

Ian (a)

Maks. Kırılma Zamanları

Lan

21an

5lan

5a, 10a, 20a, 50a, 100a, 200a,

6 ~ 40

0.01,0.03,0.1

0.1s

0.085

0.04s

0.04s


3. Kablolama

Uygun iletkenler bağlantı için kullanılmalıdır, göreli parametreler için aşağıdaki tabloya bakın.

(A)

Kesit Alanı S (MM2)

Sıkma torku (n. M)

6

1

2

10

1.5

2

16 ~ 20

2.5

2

25

4

2

32

6

2

40

10

2

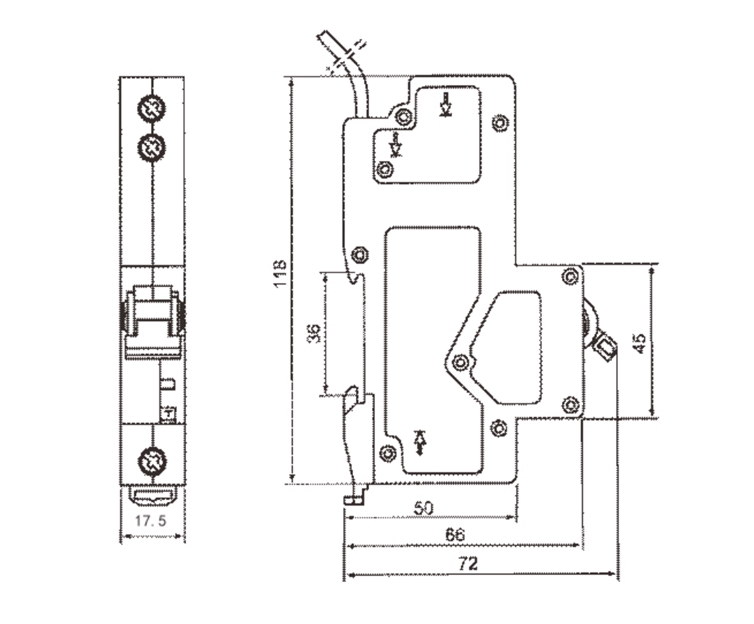

4. Genel ve montaj boyutları

DPN RCBO

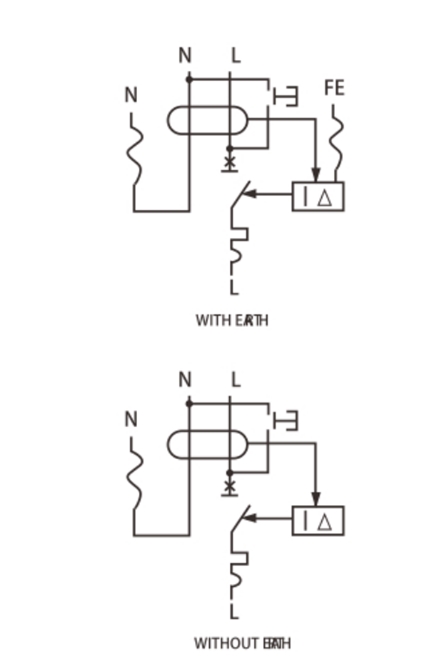

5. Teşvik Diyagram

DPN RCBO
