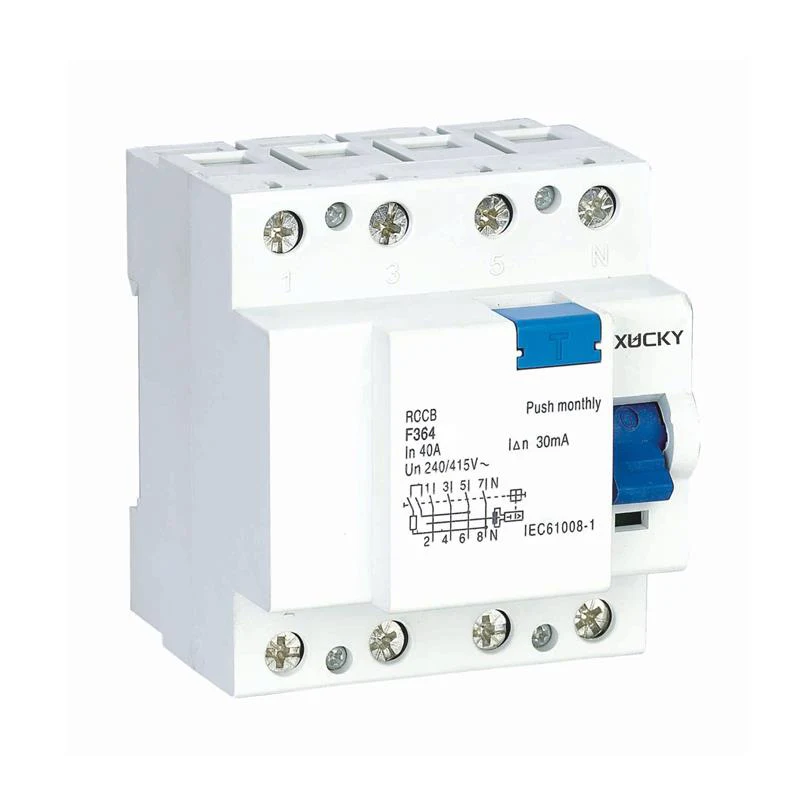

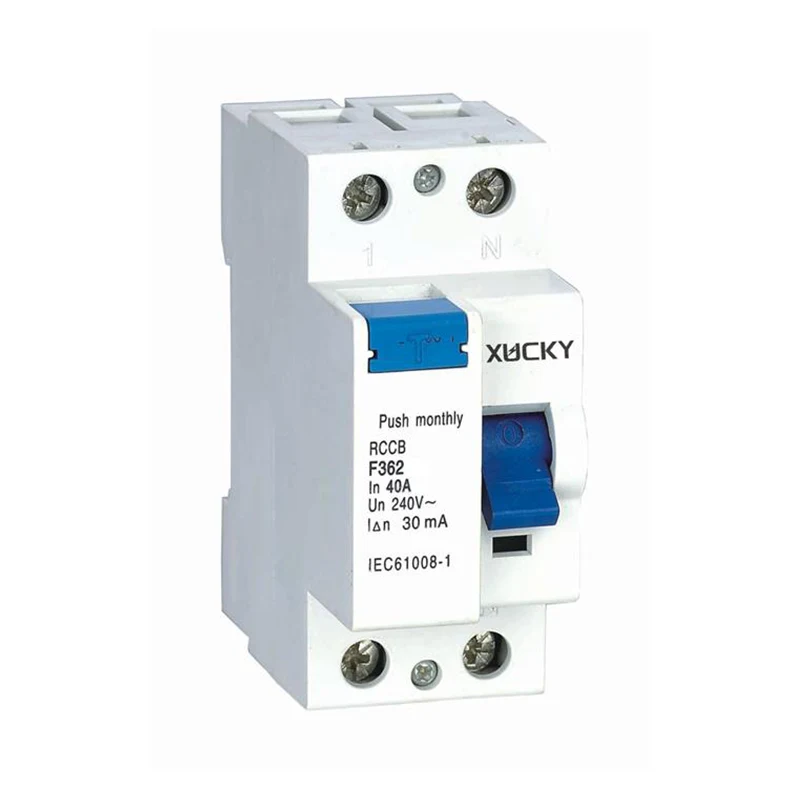

F360 Serisi Kaçak Akım Devre Kesici

F360 serisi kaçak akım devre kesici, en son IEC 61008-1 standartlarına uygun olarak tasarlanıp üretilmiştir ve modüler anahtarlar için EN50022 standartlarına uygundur. "Şapka şekli" simetrik yapılara sahip standart kılavuz raylarını yüklemek için kullanılabilirler.

F360 kaçak akım devre kesici tarafından bir toprak arıza akımı tespit edilirse, bunu toprak kaçağı serbest bırakma akımı değeriyle karşılaştıracak ve birincisi ikincisinden büyükse devre kesici derhal devreyi kesecektir.

Devre kesiciler, yüklü gövdeyi dolaylı temastan korumak için topraklama sistemlerini bağlayabilir. Ayrıca, nominal kaçak akım değeri 30mA'den büyük veya ona eşitse, şarjlı gövdenin ek korumasını yönlendirme işlevi görür. Devre kesici, doğrudan veya dolaylı temasla yüklenen gövdenin korunmasının yanı sıra, kablo yalıtımının hasar görmesi durumunda olası yangın tehlikelerine karşı da koruma sağlar.

Başvuru

F360 kaçak akım devre kesici GB16916.1, IEC 61008 ve BS4293 standartlarını karşılayacak şekilde tasarlanmıştır. Endüstriyel ve madencilik işletmeleri, ticaret ve ev gibi 50-60Hz, monofaze 240V (220V), trifaze 415V (380V) alternatif akım gerektiren durumlarda kullanılır. Kişisel elektrik çarpması ve ekipman kaçağı koruma cihazı olarak işlev gördüğünde, normal koşullar altında hatların nadiren dönüştürülmesi için kullanılabilir.

Açma hassasiyeti

10mA hassas cihaz sızıntısına karşı koruma ve banyo kullanımı

30mA-doğrudan temasa karşı ek koruma.

100mA - dolaylı temaslara karşı koruma sağlamak için I△n<50/R formülüne göre toprak sistemiyle koordineli;

Dolaylı temaslara ve yangın tehlikesine karşı 300mA koruma.
