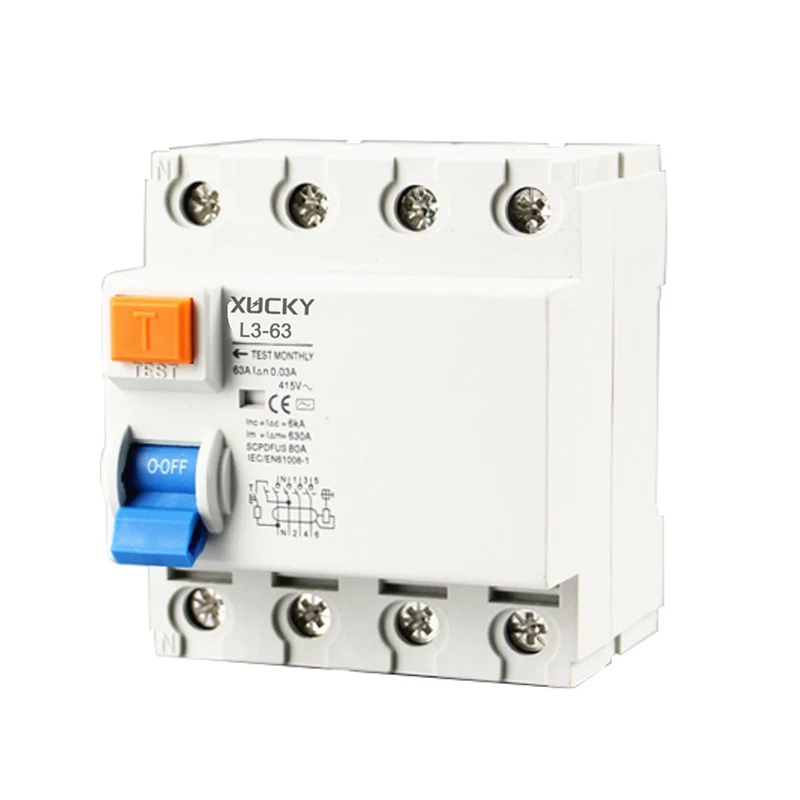

L3-63 Kaçak Akım Devre Kesici

L3-63 Kaçak Akım Devre Kesicisinin ana parametreleri:

Teknik parametre parametre değeri

Nominal gerilim :Un (V) 240V ~ 1P+N,415 V ~ 3P+N

Nominal akım (A) Giriş: 16 A, 20 A, 25 A, 32 A, A, 40 ila 50 A, 63 A

Nominal artık çalışma akımı I (A): 0,03,0,1,0,3

1 p + N, 3 p + N sayısı

AC tipi, A tipi DC şönt ile çalışma durumuna göre Gecikme tipi S tipi

Nominal sınırlayıcı kısa devre akımı Inc(A):6000

Nominal sınırlayıcı artık kısa devre akımı I c(A):6000

Nominal anahtarlama ve kesme kapasitesi Im(A): 500(In 50A), 630 (In = 63A)

Nominal açma ve kapama kapasitesi I m(A): 500(In 50A), 630 (In = 63A)

Nominal artık çalışma dışı akım I no: 0,5I n

Sıkma torku (N.m): 2,5 ~ 4

Görünüm ve kurulum boyutu:

36 derece-0,42(1P+N), 72 derece -0,46 (3P+N), TH35-7,5 montaj kılavuzu

Kirlilik seviyesi: 2

Koruma seviyesi: IP20

Kategori Ⅱ sınıfını yükleyin

ID RCCB (Kaçak Akım Devre Kesici) ve F360 RCCB, tipik olarak bir akım dengesizliği nedeniyle akımda bir dengesizlik tespit edildiğinde devreyi keserek güvenliği sağlamak üzere tasarlanmış elektrik sistemlerinde temel bileşenler olan kaçak akım devre kesicilerinin iki farklı modelidir. toprak arızası veya kaçak akım.

Kimlik RCCB:

● Tasarım: ID RCCB, kompaktlığa ve kurulum kolaylığına özel olarak odaklanılarak tasarlanmıştır. Genellikle konut ve hafif ticari uygulamalarda kullanılır.

● Özellikler: Bir arıza durumunu simüle etmek ve cihazın doğru şekilde çalışmasını sağlamak için bir test düğmesiyle birlikte gelir. Ek olarak yolculuk durumu için görsel göstergeler de içerebilir.

● Performans: ID RCCB, güvenilirliği ve hızlı tepki süresiyle bilinir; bu da onu elektrik çarpmalarına ve yalıtım hatalarından kaynaklanan yangınlara karşı korumaya uygun hale getirir.

● Özellikler: Tipik olarak belirli bir limite kadar olan akımları (örn. 32A, 40A) kaldırabilir ve artık akımlar için (örn. 30mA) bir tetikleme eşiğine sahiptir.

F360 RCCB:

● Tasarım: F360 RCCB, daha zorlu endüstriyel ve ticari uygulamalar için tasarlanmıştır. Zorlu ortamlara ve daha yüksek yüklere dayanacak şekilde üretilmiştir.

● Özellikler: Bu model, daha yüksek kesme kapasitesi, gelişmiş dayanıklılık ve muhtemelen izleme ve kontrol için dijital arayüzler gibi gelişmiş özellikler sunabilir.

● Performans: Ağır hizmet kullanımına odaklanan F360 RCCB, aşırı akımlara ve toprak kaçağı akımlarına karşı sağlam koruma sağlayarak karmaşık elektrik sistemlerinde daha yüksek düzeyde güvenlik sağlar.

● Özellikler: Genellikle daha yüksek akım değerlerini (örneğin, 63A'e kadar veya daha fazla) destekler ve çeşitli uygulama gereksinimlerini karşılamak için ayarlanabilir açma ayarlarına sahip olabilir.

Özet:

● ID RCCB, alan verimliliği ve kullanım kolaylığının öncelikli olduğu konut ve küçük ölçekli ticari ortamlar için idealdir.

● F360 RCCB, daha yüksek performans, dayanıklılık ve muhtemelen daha gelişmiş kontrol seçenekleri gerektiren endüstriyel ve daha büyük ticari ortamlar için daha uygundur.

● İkisi arasında seçim yapmak, yük kapasitesi, çevresel koşullar ve karar verme sürecinde kilit rol oynayan gerekli karmaşıklık düzeyi gibi faktörlerle birlikte elektrik sisteminin özel ihtiyaçlarına bağlı olacaktır.
