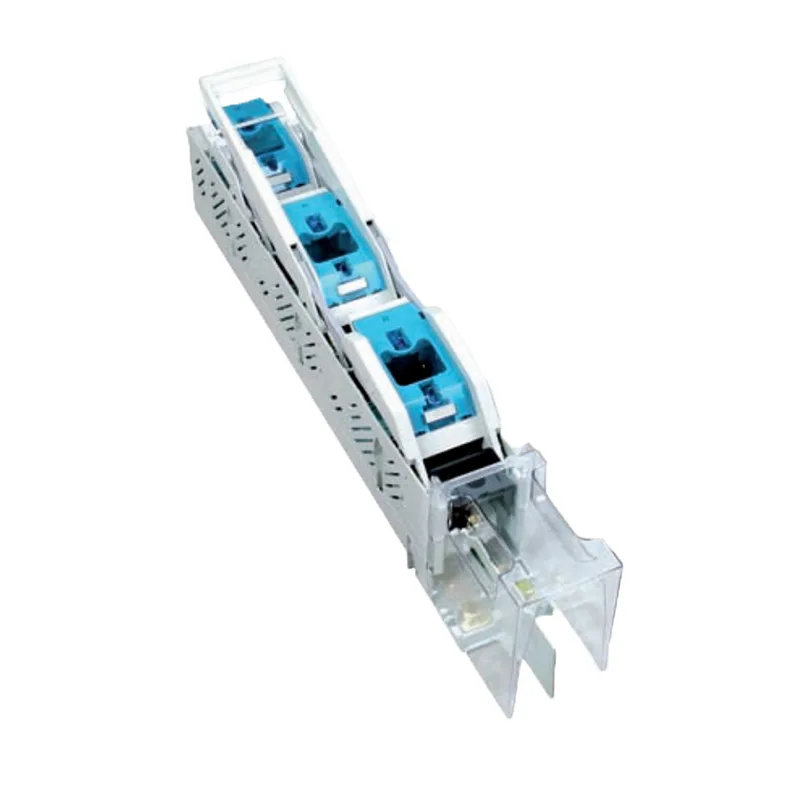

HG2B Hat İçi Sigortalı Yük Ayırıcı

HG2B Hat İçi Sigortalı Anahtar Ayırıcı, AC nominal gerilimi 660V ve altı, AC 160A~630A, nominal AC frekansı 50Hz için uygundur. Yük çalışmasıyla, üst-alt giriş-çıkışın uygun şekilde ayarlanması, üç fazlı ayrı kesme, üç fazlı eşzamanlı kesme ve diğer avantajlarıyla birlikte ilk akım trafosu ve çubuk anahtar entegrasyonu, komple ürün setlerinde ve ithal kutu trafo merkezlerinde yaygın olarak kullanılır.

Talep Gönder

Ürün Açıklaması

Uygulama kapsamı

Endüstriyel işletmelerin dağıtım sisteminde, devreyi nadiren manuel olarak açıp kapamak ve güç kaynağını izole etmek için kullanılabilen ve AC devresini kısa devreden koruyabilen yüksek kısa devre akımlarına sahip dağıtım devrelerinde ve motor devrelerinde kullanılır. Hat İçi Sigortalı Anahtar Ayırıcı, tek bir motor anahtarının çalıştırılması ve bağlantısının kesilmesi için uygun değildir. Standartları karşılayın: GB14048.3, IEC60947-3.

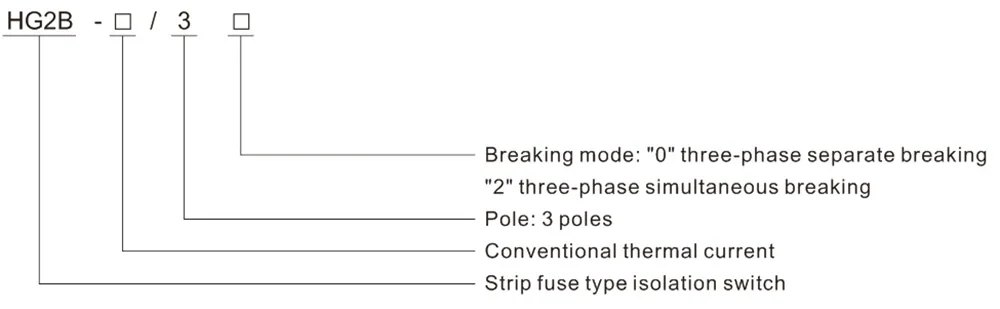

Model ve anlam

Normal çalışma koşulları ve kurulum koşulları

1. Ortam hava sıcaklığı +40°C'den yüksek ve -5°C'den düşük değildir.

2. Kurulum yerinin yüksekliği 2000 m'yi geçmez.

3. Nem: Maksimum sıcaklık +40°C olduğunda, havanın bağıl nemi %50'yi aşmaz ve daha düşük sıcaklıklarda daha yüksek bağıl neme, örneğin 20°C'de %90'a izin verilebilir. Sıcaklık değişimlerinden dolayı ara sıra oluşan yoğuşmalara karşı özel önlemler alınmalıdır.

4. Çevredeki ortamın kirlilik düzeyi 3'tür.

5. Hat İçi Sigortalı Yük Ayırıcı, önemli bir sarsıntı, darbe ve titreşimin olmadığı, yağmur ve karın bulunmadığı bir yere monte edilecektir. Aynı zamanda kurulum yerinde patlama için tehlikeli bir ortam bulunmamalı, ortamda metali aşındıracak, izolasyonu bozabilecek gaz ve toz bulunmayacaktır.

Ürün Özellikleri

■ Akım trafosu ve sigortalı anahtarın ilk entegrasyonu

■ Bıçak ağzı ve ark söndürme cihazı ile kullanımı güvenlidir

■ İzole kanat, NT/NH serisi ve ortak yarı iletken eriyik çekirdek (hızlı eriyik) eklenebilir

■ Sigorta monitörü ve sinyal anahtarı eklenebilir

■ Ana şalter olarak kullanılır, 50-100kA'e kadar anlık kesme kapasitesi

■ Benzersiz proses teknolojisine sahip DNH5 şerit sigorta tipi izolasyon anahtarı

■ Hat İçi Sigortalı Yük Ayırıcının görünümü güzeldir, yeni ve özlüdür ve IEC60947-3.GB14048.3 standardına uygundur.

Yapı ve özellikler

Hat İçi Sigortalı Anahtar Ayırıcı bir taban, bir kaide, bir kapak, bir tutamak, bir koruyucu kapak ve diğerlerinden oluşur. NT serisi sigorta bağlantısı kapağa monte edilir ve hareketli bir kontak bıçağı olarak kullanılır; Sap, tabanın dayanak noktası boyunca yelpaze şeklinde döner ve kapak sigorta ile birlikte kırılarak kapatılır. İzolasyon anahtarının gereksinimlerini karşılamak için geniş bir alan mesafesi ve net bir kırılma noktası vardır. Kaide ve taban kolayca sökülebilir, böylece kaide baraya güvenli ve güvenilir bir şekilde monte edilir. Taban, anahtarın kesme kapasitesini sağlamak için bir ark söndürme ızgarasıyla donatılmıştır.

Ana teknik parametreler

					HG2B-160/100	HG2B-250	HG2B-400	HG2B-630
Elektriksel parametreler	Sigortalı	Nominal çalışma gerilimi	evet	V	AC380V	AC380V	AC380V	AC380V
		Nominal çalışma akımı		A	160	250	400	630
		Geleneksel termal akım		A	160	250	400	630
		Nominal sınırlı kısa devre akımı		KA	50	50	50	50
		Nominal izolasyon voltajı		V	690	690	690	690
		Nominal darbe dayanım gerilimi		KV	8	8	8	8
		Notu kullan			AC-21B	AC-21B	AC-21B	AC-21B
	İzolasyon bıçağı ile	Nominal çalışma gerilimi	evet	V	\	AC240V	AC400V	AC400V
		Nominal çalışma akımı	yani	A	\	250	400	630
		Geleneksel termal akım	o	A	\	250	400	630
		Nominal sınırlı kısa devre akımı	Icw	KA	\	16	16	16
		Nominal izolasyon voltajı	kullanıcı arayüzü	V	\	1000	1000	1000
		Nominal darbe dayanım gerilimi	Um	KV	\	12	12	12
		Notu kullan			\	AC-22B	AC-22B	AC-22B
	Ortak parametreler	Nominal frekans		HZ	50/60	50/60	50/60	50/60
		Kutup			3	3	3	3
		Nominal yapım kapasitesi		A	10Ie
		Nominal kırma kapasitesi		A	8 Yani
		Ağırlık		kilogram	1.66	8.64	8.64	9.42
Sigorta		Boyut (RT16\NT\NH) IEC60269-2, GB13539.2			00	1	2	3
		Çalışma akımı	İçinde	A	160	250	400	630
		Güç Tüketimi	P	W	12	18	28	40
Mekanizma		Mekanik ömür		kez	1400	1400	800	800
Mekanizma		Bara aralığı		mm	100	185	185	185
Koruma		Ön	AÇIK		IP20	IP20	IP20	IP20
Koruma			KAPALI		IP30	IP30	IP30	IP30
Diğerleri		Elektronik sigorta monitörü (EFM)			Eklenebilir	Eklenebilir	Eklenebilir	Eklenebilir
Diğerleri		ON-OFF sinyali geri bildirimi (mikro anahtar)			Eklenebilir	Eklenebilir	Eklenebilir	Eklenebilir
Çalışma koşulları		Sıcaklık		℃	-5~+55
		Çalışma modu			Sürekli çalışma
		Operasyon			Halletmek
		Kurulum Modu			Dikey
		Rakım		m	≤2000
		Kirlilik seviyesi			3
		Aşırı Gerilim Sınıfı			Ⅲ	Ⅳ

Anahtar ve sigorta bağlantısı arasındaki ilişki

Geleneksel termal akım Ith	Sigorta bağlantı kodu	Sigorta bağlantısının nominal akımı (A)
160A	NT00	10, 16, 25, 32, 40, 50, 63, 80, 100, 125, 160
250A	NT3	200, 250
400A	NT3	315, 355, 400
630A	NT3	425, 500, 630

Not: NT3-200, 250A sigorta standart değildir, sipariş vermek veya özelleştirmek için lütfen şirketimizle iletişime geçin.

Anahat ve Kurulum Boyutları

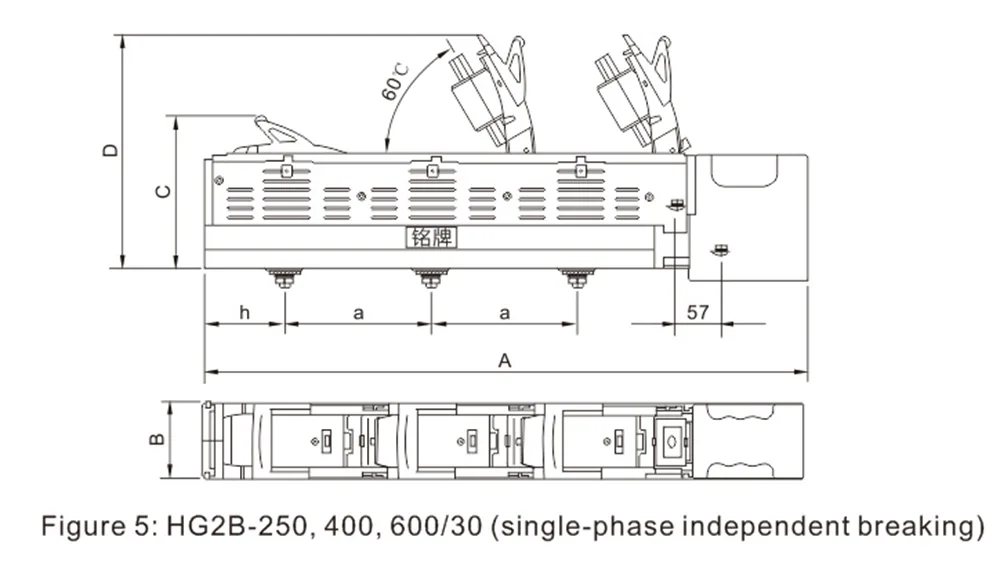

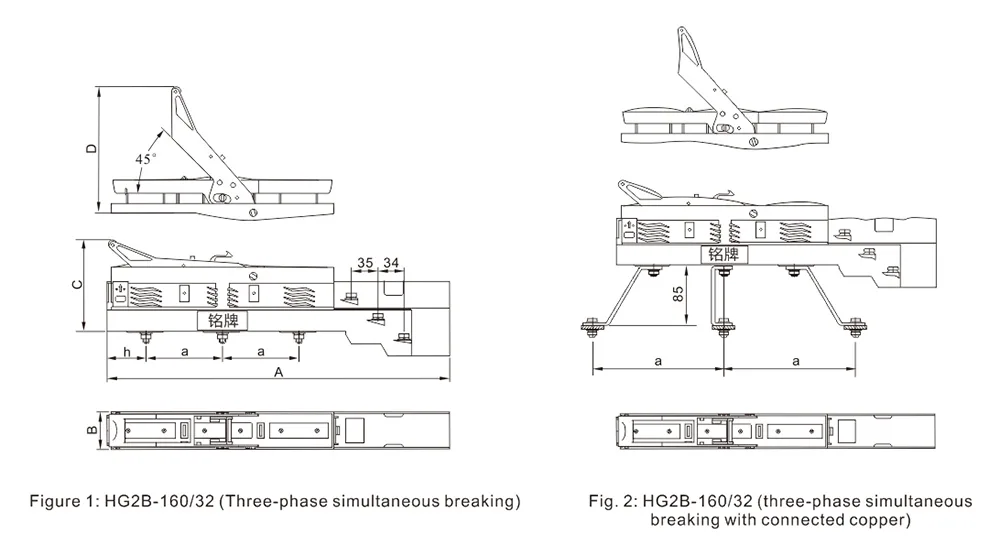

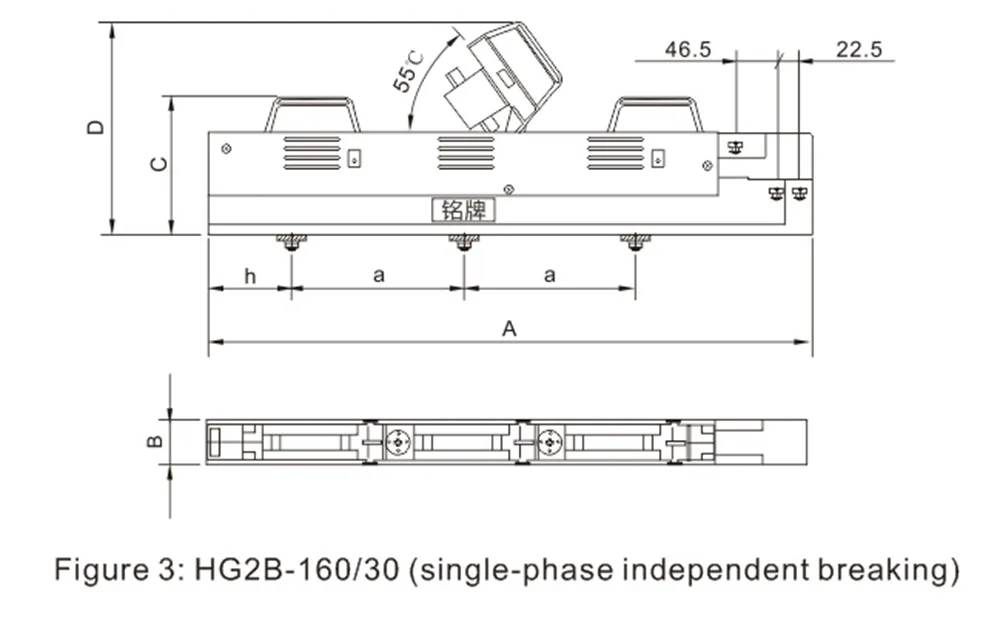

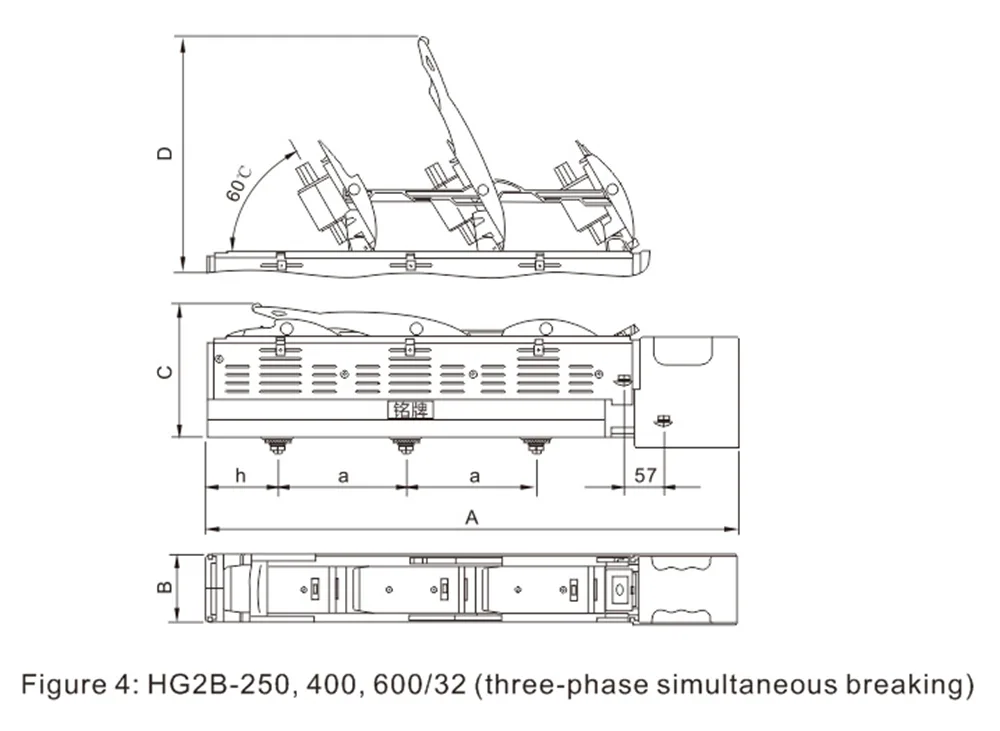

HG2B-160~630A Hat İçi Sigortalı Anahtar Ayırıcının Ana Hatları ve Kurulum Boyutları.

Modeli		A	B	C	D	h	a
HG2B-160	Üç fazlı	448	49	120	205	50	100
	Bakır ile	448	49	120	205	50	185
	Tek fazlı	650	49	150	230	90	185
HG2B-250, 400, 630	Üç fazlı	764	98	195	457	105	185
HG2B-250, 400, 630	Tek fazlı	764	98	195	300	105	185
