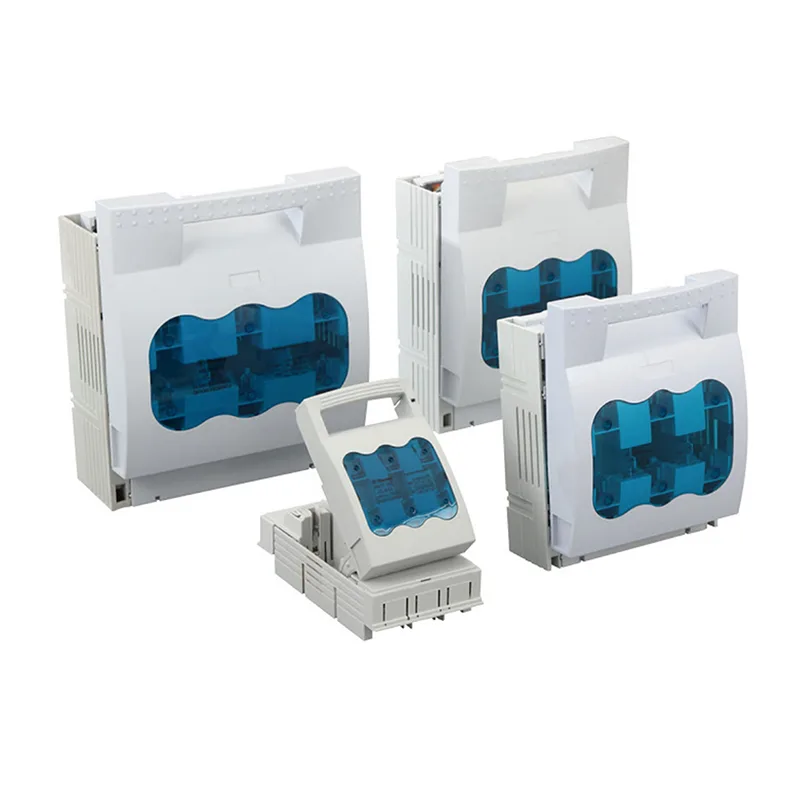

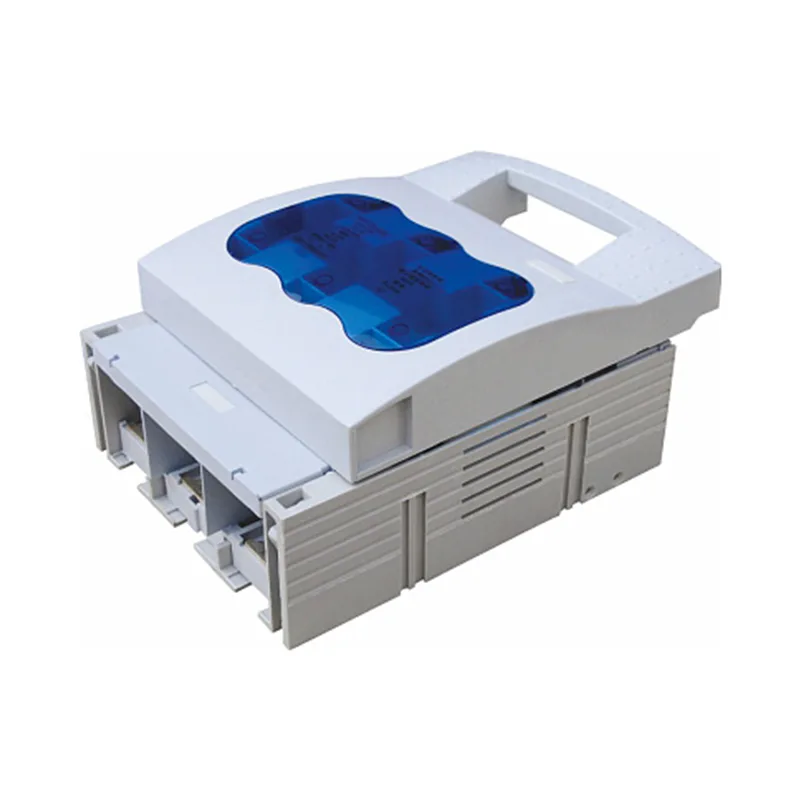

HR17B Sigortalı Yük Ayırıcı

XUCKY HR17B Sigortalı Yük Ayırıcı yük ile çalıştırılabilir. Nominal akım 40A~630A için geçerlidir. 2 grup, 3 grup ve 4 grup bulunmaktadır. Busbar üzerine monte edilebildiği gibi sabit plaka üzerine de monte edilebilir. Ayrıca üst ve alt uçların giriş ve çıkış yapısını, bıçak ağzı girişini ve ark söndürme cihazını da sağlar; ve kapalı algılama deliği anahtar kapağının üzerindedir, sinyal anahtarı ve algılama anahtarı inşa edilmiştir. Sigorta monitörü ile donatılabilir ve bıçaklı anahtar olarak kullanılabilir.

Talep Gönder

Ürün Açıklaması

Uygulama kapsamı

XUCKY yüksek kaliteli HR17B Sigortalı Yük Ayırıcı yük ile çalıştırılabilir. Nominal akım 40A~630A için geçerlidir. 2 grup, 3 grup ve 4 grup bulunmaktadır. Busbar üzerine monte edilebildiği gibi sabit plaka üzerine de monte edilebilir. HR17B Sigortalı Yük Ayırıcı ayrıca üst ve alt uçların giriş ve çıkış yapısını, bıçak ucu girişini ve ark söndürme cihazını da sağlar; ve kapalı algılama deliği anahtar kapağının üzerindedir, sinyal anahtarı ve algılama anahtarı inşa edilmiştir. Sigorta monitörü ile donatılabilir ve bıçaklı anahtar olarak kullanılabilir.

Sigortalı Anahtar Ayırıcı güzel, yeni ve özlüdür ve IEC60947-3 ve GB14048.3'e uygundur.

Model ve anlam

Ana Teknik Parametreler

Sigortalı Anahtar Ayırıcı Modeli		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Nominal izolasyon gerilimi Ui		690V	690V	800V	800V	800V	800V
Nominal çalışma gerilimi Ue		AC400, 660V
Nominal çalışma akımı Ie	400VAC-23B	40A	63A	160A	250A	400A	630A
Nominal çalışma akımı Ie	660VAC-22B	32A	50A	100A	200A	315A	425A
Nominal kısa süreli yapma kapasitesi Icm		10Ie
Nominal sınırlı kısa devre akımı Inc		50kA
Sigorta bağlantısı		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Anahat ve Kurulum Boyutları

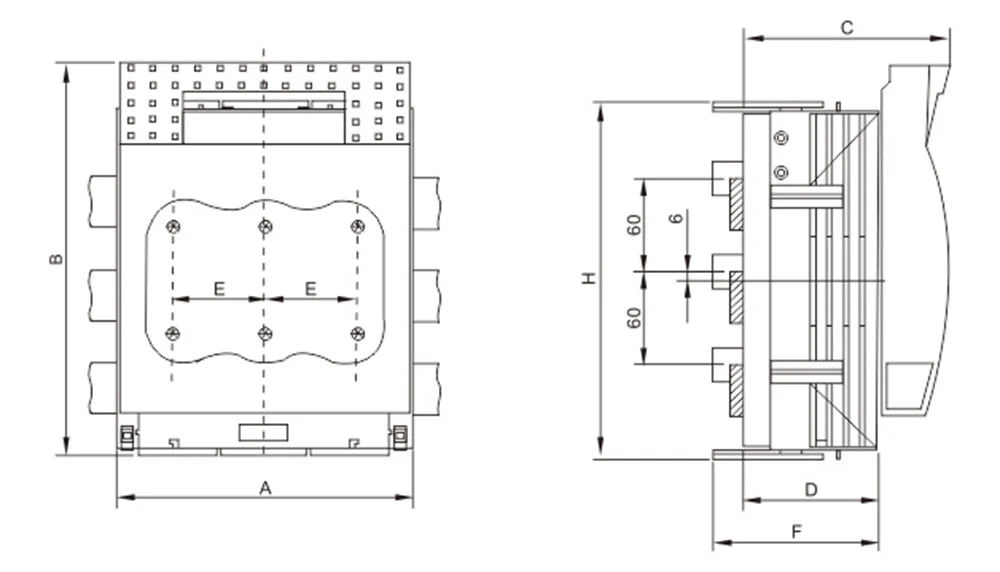

HR17B-160~630A Asma tipinin Anahatları ve Montaj Boyutları

Modeli	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

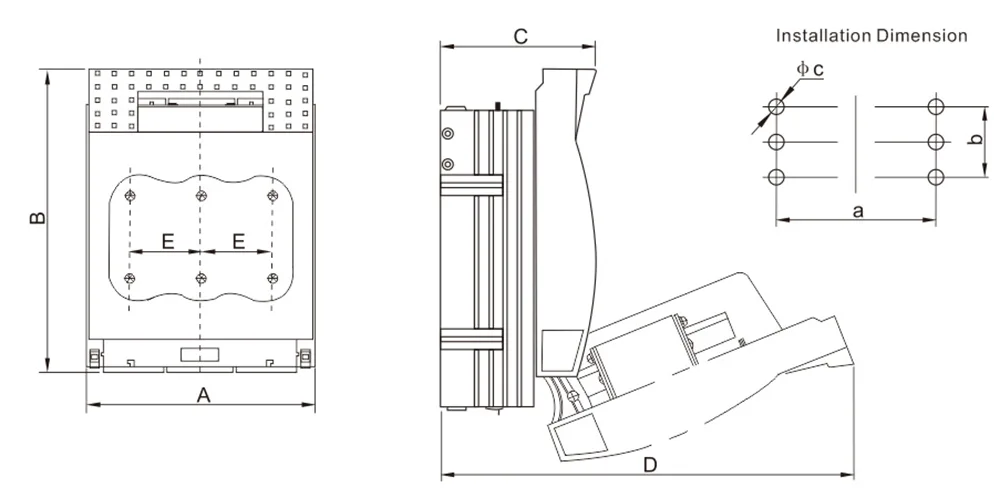

HR17B-40~630A Sabit Ana Hatları ve Montaj Boyutları

Modeli		Anahat Boyutu (mm)					Kurulum Boyutu (mm)
Modeli		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
