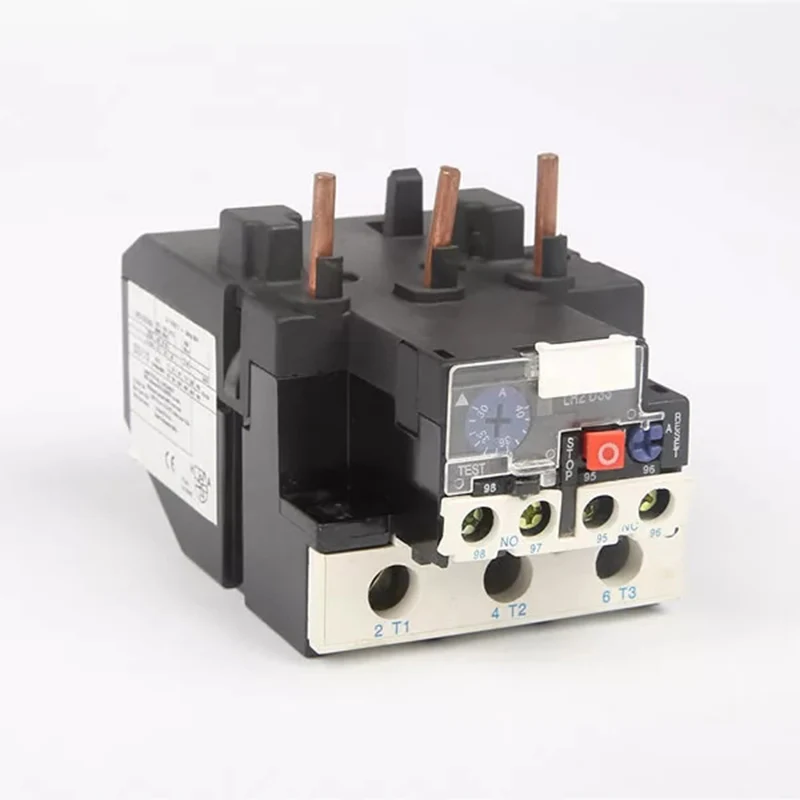

JR20 Termal Aşırı Yük Rölesi

Çin XUCKY Electric özelleştirilmiş JR20 Termal Aşırı Yük Röleleri, AC motorun aşırı yüklenmesine, faz hatasına ve üç faz dengesizliğine karşı koruma sağlamak için AC 50Hz, 660V'a kadar voltaj ve 630A'ya kadar akımlara sahip devreler için uygundur.

Talep Gönder

Ürün Açıklaması

JR20 Termal Aşırı Yük Röleleri, AC motorun aşırı yüklenmesine, faz hatasına ve üç faz dengesizliğine karşı koruma sağlamak için AC 50Hz, 660V'a kadar gerilim ve 630A'ya kadar akım içeren devreler için uygundur. Faz hatası koruması, sıcaklık telafisi, manuel veya otomatik sıfırlama, eylem tetikleme esnekliği kontrolü, eylem tetikleme göstergesi, bağlantı kesme kontrol düğmesi ve diğer işlevlerle. Ürünler GB14048.4'e uygundur.

Model ve Anlam

Normal çalışma koşulları ve kurulum koşulları

Ortam sıcaklığı: 24 saatte ortalama değer +35°C'yi geçmez.

Yükseklik: 2000 m'den fazla değil.

Atmosfer koşulları: +40°C'de bağıl nem %50'yi aşmaz ve daha düşük sıcaklıklarda daha yüksek bağıl neme izin verilebilir. Örneğin 20°C'de %90, sıcaklık değişikliklerinden dolayı ara sıra oluşabilecek yoğuşma için özel önlemler alınmalıdır.

Kirlilik seviyesi: 3 seviye.

Kurulum kategorisi: Sınıf III.

Kurulum koşulları: Kurulum yüzünün ve dikeyin eğimi ±5°'den fazla değildir.

Röle, montaj vidalarının yanı sıra 35mm standart ray da kullanabilir.

Şok titreşimi: Röle önemli bir sarsıntı, şok ve titreşimin olmadığı yerlere monte edilmeli ve kullanılmalıdır.

Taşıma, Depolama: Röle taşıma sırasında şiddetli darbe ve titreşime maruz kalmamalı, taşıma ve depolama sırasında ise yağmur veya kardan etkilenmemelidir. Röleler -25°C ~ +55°C'de ve +70°C'de kısa süreli (24 saat içinde) taşımaya ve depolamaya uygundur.

Yapısal Özellik

İç yapı: Ekleme kombinasyonu veya bağımsız yapı; üç boyutlu yapı, çekme yayı bıçak atlama hareket mekanizması; Faz hatası ve sıcaklık telafisi yapısı ile.

Kurulum işlemi: eylem açma esnekliği denetimi, eylem açma göstergesi ve bağlantı kesme denetimi ve diğer işlevlerle birlikte; isteğe bağlı manuel sıfırlama ve otomatik sıfırlama; normalde kapalı ve normalde açık yardımcı kontaklar yalıtılmış ve ayrılmıştır

Modeli	Nominal izolasyon gerilimi Ui (V)	Termoelement	Nominal akım aralığı (A)	İlgili AC kontaktörü
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10R	3,2~4~4,8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8,6~10~11,6
JR20-16		1S	3,6~4,5~5,4	CJ20-16
		2S	5,4~6,7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7,8~9,7~11,6	CJ20-25
		2T	11,6~14,3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1W	33~40~47	CJ20-100 CJ20-160
		2W	47~55~63
		3W	63~74~84
		4W	74~86~98
		5W	85~100~115
		6W	100~115~130
		7W	115~132~150
		8W	130~150~170
		9W	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1Y	200~250~300	CJ20-400
JR20-400		2Y	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Not: JR20-10'daki 10R ve aşağıdaki spesifikasyon, faz hatası koruma cihazını içermez.

Yardımcı devrenin temel parametreleri

Kullanım Kategorisi	Nominal frekans	Nominal izolasyon gerilimi (Ui)	Nominal çalışma gerilimi (Ue)	Nominal çalışma akımı (Ie)	Geleneksel termal akım	Yardımcı kontak
AC-15	50Hz	380V	127V	2.83A	6A	NC 95-96
			220V	1.64A
			380V	0,95A
			220V	0.82A	6A	NO 97-98
			380V	0.47A	6A

Çalışma özellikleri

HAYIR.	Geçerli katları ayarlama		Eylem zamanı		Başlangıç koşulu
Negatif her faz dengelendiğinde çalışma özellikleri
1	1.05		2 saat içinde işlem yok		Soğuk
2	1.2		2 saat içinde eylem		Termal (1 numaralı testten sonra)
3	1.5		<2 dk	<4 dakika	Termal (1 numaralı testten sonra)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Soğuk
5	1.0		2 saat içinde işlem yok		Soğuk
6	1.2		2 saat içinde eylem		Termal (No. 5 testinden sonra)
7	1.05		2 saat içinde işlem yok		Soğuk
8	1.3		2 saat içinde eylem		Termal (7 numaralı testten sonra)
Negatif her faz dengesiz olduğunda çalışma özellikleri
	Herhangi iki fazlı		Üçüncü aşama
1	1.10	0.9	2 saat içinde işlem yok		Soğuk
2	1.15	0	2 saat içinde eylem		Termal (1 numaralı testten sonra)

Anahat ve Kurulum Boyutu

1. JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z'nin Anahatları ve Kurulum Boyutu

2. JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L'nin Anahatları ve Kurulum Boyutu

3. JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL'nin ana hatları ve kurulum boyutu

Termal Röle		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Modeli	Özellik	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
