LR9 Termal Aşırı Yük Rölesi

Toptan LR9 termal aşırı yük rölesi üreticisi, 32A/690V, termal ayar aralığı 6.4-32A, seçilebilir açma sınıfı 5-10-20-30, 3-15KW@400V 3 fazlı motorların korunması için. Faz hatası ve yük dengesizliği algılamalı diferansiyel cihaz. Bir termal ayar kadranı, test, durdurma ve sıfırlama düğmelerinin yanı sıra manuel-otomatik sıfırlama seçicisi, açma sınıfı seçimi için dip anahtarları, bir bayrak göstergesi ve arıza sinyali için 2 yardımcı kontak 1NO+1NC sağlar. 6,4-32A geniş termal ayar aralığı, seçilebilir açma sınıfı 5-10-20-30 ve faz dengesizliği tespiti ile 3 ila 11KW@400V arasındaki motorları korur. Vida kelepçeli terminallerle bağlantı, doğrudan LC1D09-D38 3 kutuplu kontaktörlerin alt terminallerine bağlanır. LAD7B205 terminal bloğu (ayrı olarak sipariş edilir) kullanılarak, kontaktörden ayrı olarak DIN rayına veya vidayla sabitlemeye montaj. Çoklu standart sertifikalı (IEC, UL, CSA, CCC), Green Premium uyumlu (RoHs/Reach).

Talep Gönder

Ürün Açıklaması

LR9 termal aşırı yük röleleri özellikle motorların çalışma koşullarına uygundur.

Aşağıdakilere karşı koruma sağlarlar:

3 fazlı veya tek fazlı dengeli veya dengesiz devrelerin termal aşırı yüklenmesi; faz hatası ve büyük faz dengesizliği, uzayan başlatma süreleri, uzun süreli durmuş rotor durumu.

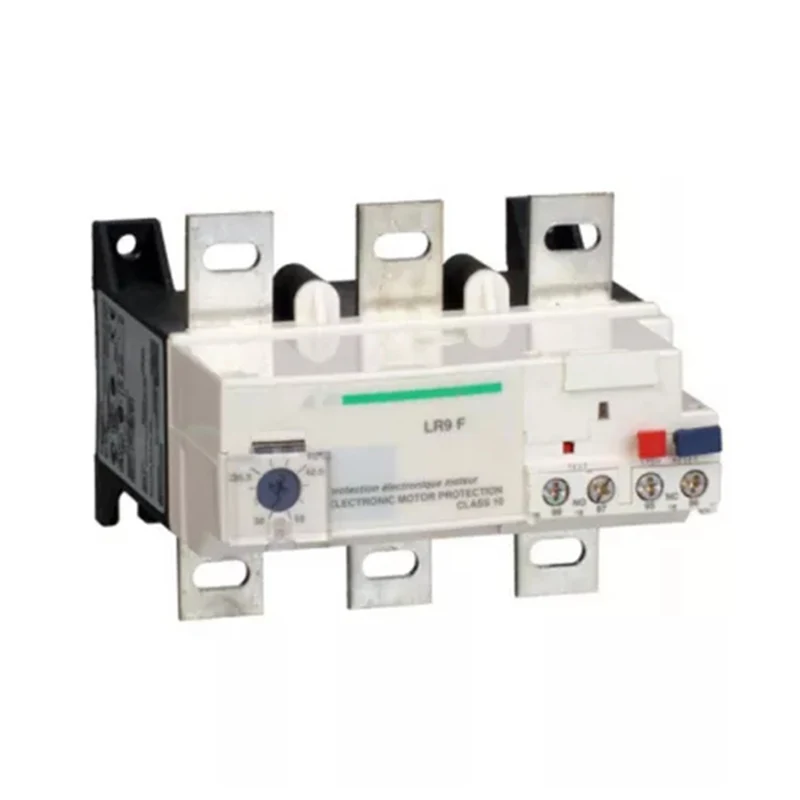

LR9 elektronik koruma röleleri doğrudan LC1 F tipi kontaktörün altına monte edilir. Sekiz derecelendirmede 30 ila 630 A aralığını kapsarlar.

Ayarlar şeffaf koruyucu kapak kapatılarak kilitlenebilir. Areset butonu rölenin ön kısmına monte edilmiştir.

İki versiyon mevcuttur:

basitleştirilmiş versiyon: sınıf 10: LR9*3**, sınıf 20: LR9 *5**,

tam versiyon: sınıf 10, 10 A veya sınıf 20, seçilebilir, uygun

EN 60947-4-1: LR9**.

Bu son versiyon, yük atma yoluyla açmanın önlenmesini mümkün kılan bir alarm fonksiyonu içerir.

Basitleştirilmiş versiyon: sınıf 10 veya 20

Nominal akım veya nominal akımın ölçeği (A)	AM(A)	gG(A)	Kontaktör modeli	Modeli
10 sınıf
30~50	50	80	F115-F185	LR9-5357
48~80	80	125	F115-F185	LR9-5363
60~100	100	200	F115-F185	LR9-5367
90~150	160	250	F115-F185	LR9-5369
132~220	250	315	F185- F400	LR9-5371
200~330	400	500	F225-F505	LR9-7375
300~500	500	800	F225-F500	LR9-7379
380~630	630	800	F400- F630 F800	LR9-7381
20 sınıf
30~50	50	80	F115-F185	LR9-5557
48~80	80	125	F115-F185	LR9-5563
60~100	100	200	F115-F185	LR9-5567
90~150	160	250	F115-F185	LR9-5569
132~220	250	315	F185- F400	LR9-5571
200~330	400	500	F225-F500	LR9-7575
300~500	500	800	F225-F500	LR9-7579
380~630	630	800	F400-F630 F800	LR9-7581
