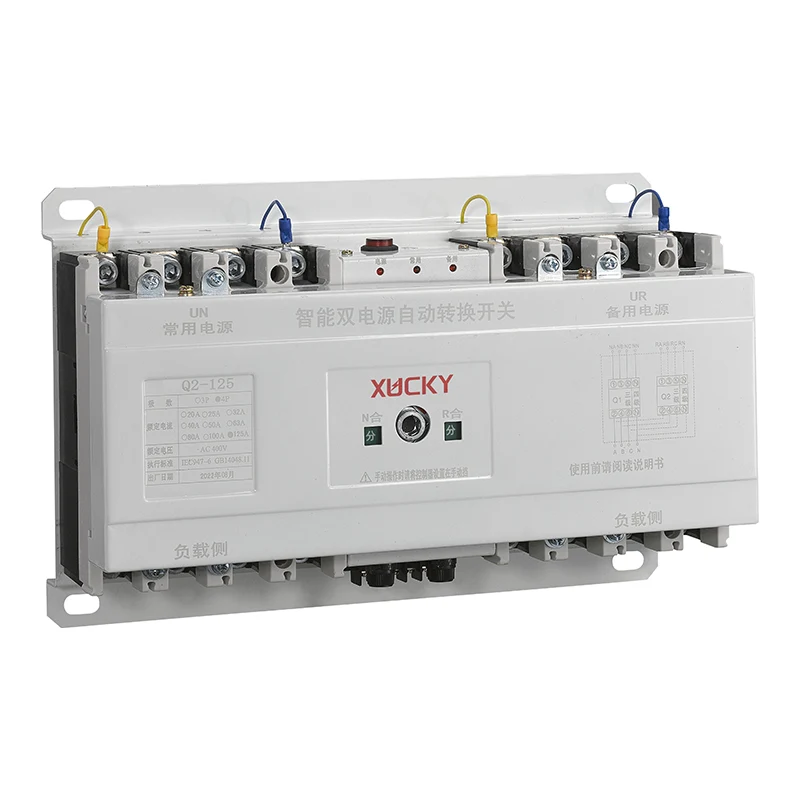

Q2 Otomatik Transfer Anahtarı

Bu ev transfer anahtarı, GB / T14048.11-2005 "alçak gerilim anahtarlama donanımı ve kontrol donanımı - otomatik transfer anahtarlama ekipmanı" standardını karşılar. Bu ürünün elektrik seviyesi CB sınıfıdır.

Modeller ve Özellikler

Normal çalışma koşulları

● Ortam hava sıcaklığı: -5°C~+40°C ve 24 saatlik ortalama sıcaklık +35°C'nin altında;

● +40°C ortam hava sıcaklığında atmosferik bağıl nem %50'den fazla değildir, düşük sıcaklıkta daha yüksek bağıl nem vardır. En yağışlı ayın ortalama maksimum bağıl nem oranı %90 iken bu ayın ortalama minimum sıcaklığı +25°C'dir. Sıcaklık değişimlerinden dolayı ürün yüzeyinde oluşan yoğuşma dikkate alınarak;

● Kurulum yerinin yüksekliği 2000 m'den fazla değildir;

● Kurulum kategorisi: IV;

● Bu ATS anahtarı şiddetli titreşim, darbe ve korozyonun olmayacağı bir yere monte edilmelidir;

● Kategoriyi kullanın: A;

● Yukarıdaki koşullar karşılanamadığında, kullanıcı ve üretici arasında istişarede bulunularak çözülmelidir.

Temel yapı

Q2 Otomatik Transfer Anahtarı temel olarak güç dönüştürme devre kesicisinden oluşur; anahtar çalışmasında kullanıcının seçebileceği üç durum konumu vardır: ortak güç (N) kapatma, çift açma, bekleme gücü (R) kapatma, ev transfer anahtarının küçük boyutu , hafiflik, kararlı çalışma, kullanımı kolay vb.

Kurulum ve kullanım

Kablolama sırasında, ortak güç kaynağı N, ortak güç kaynağı devre kesicisine QN bağlanmalı ve yedek güç kaynağı R, yedek güç kaynağı devre kesicisine QR bağlanmalıdır. QN ve QR dört telli devre kesiciler olduğunda, bağlantı modu bağlantı şemasına göredir, QN ve QR'nin 1, 3, 5'i üç fazlı (A, B, C) giriş terminalleridir, 7 sıfır hattıdır (N) giriş terminali, 8 sıfır hat çıkış terminalidir. Devre kesici üç kutuplu bir devre kesici ise, ortak güç kaynağının (N) sıfır hattı NN'sinin ve yedek güç kaynağının (R) sıfır hattı NR'sinin üç kutuplu özel devre kesiciye bağlanması gerekir. sıfır hat terminali KG. Özel çalıştırma için bağlantı şemasına bakın. Güç kaynağı Çift güç anahtarı otomatik kontrolörü, giriş hattı A fazını ve devre kesici QN ve QR'nin sıfır hattı N'yi alır, eğer üç kutuplu devre kesici kullanılıyorsa, üç kutuplu özel sıfır hattı NN ve NR'ye bağlanmalıdır. Sıfır terminali iki devre kesici arasındadır, otomatik güç anahtarının montajında ​​ve kablolamasında, devre kesicinin giriş terminaline bağlı lokal kontrol hattını unutturmayın, kesmeyin veya kısa devre yaptırmayın.

Kurulum boyutları

Teknik parametre

İşlemi kullan

Ortak güç kaynağı ve bekleme güç kaynağı voltajı olsun, her ikisi de manuel çalışmayı kullanabilir. Manuel çalıştırma sırasında, manuel-otomatik düğme manuel çalıştırma konumuna yerleştirilmelidir, kolu saat yönünde terminale doğru iterken, bekleme güç kaynağı devre kesicisi QR açılıyor, ortak güç devre kesicisi QN kapanıyor; kolu saat yönünün tersine terminale doğru ittiğinizde, yedek güç kaynağı devre kesicisi QR kapanır, ortak güç kaynağı devre kesicisi QN açılır.

Panelde, otomatik kontrol kutusu güç kaynağında arıza olduğunu gösteren ışık yanmıyorsa, güç göstergesi (kırmızı) ATS anahtarını çalıştıramaz. Normale onarıldıktan sonra, manuel-otomatik düğme otomatik konumdadır, eğer ortak güç kaynağı normalse, anahtar otomatik olarak ortak güç kaynağı devre kesicisine QN girişini kapalı durumda yapacaktır, panelde N göstergesi (sarı) açıktır; ortak güç kaynağı normal değilse ATS anahtarı, güç kaynağı için otomatik olarak bekleme güç kaynağı QR'ye geçiş yapar; bekleme güç kaynağı R gösterge ışığı (yeşil) yanar.

Not: Gerçek boyut geçerli olacaktır, yukarıdaki veriler yalnızca referans amaçlıdır.
