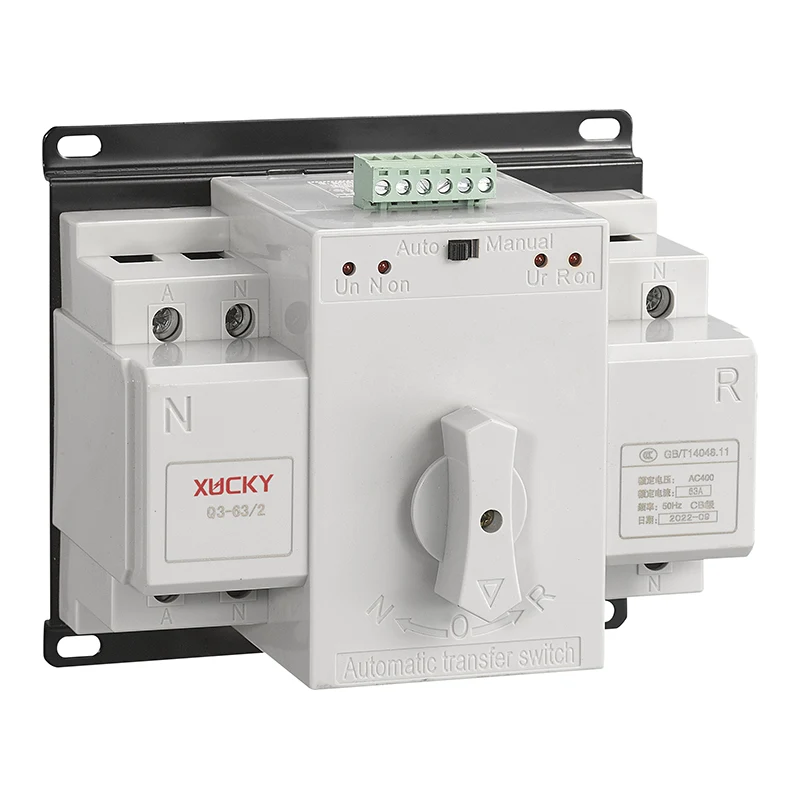

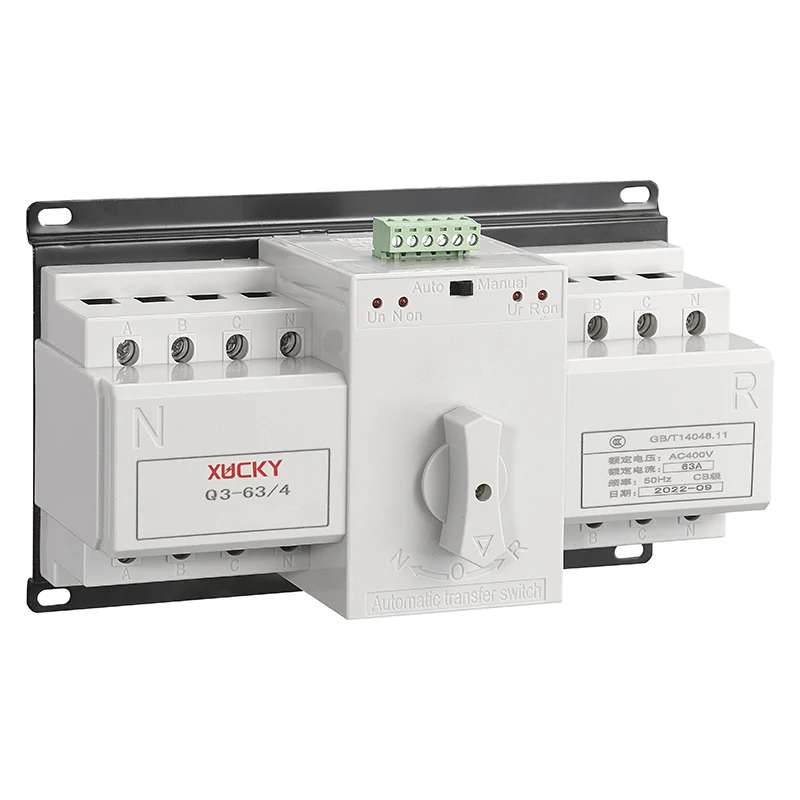

Q3 Otomatik Transfer Anahtarı

Uygulama Kapsamı

Q3 Otomatik Transfer Anahtarı (bundan sonra ATS olarak anılacaktır), AC 50Hz, nominal voltaj f 400V, nominal akım 63A ve altı güç kaynağı sistemi için uygundur. İhtiyaca göre iki güç kaynağı arasında seçim ve dönüşüm. ATS'nin aşırı yük, kısa devre, düşük voltaj koruma fonksiyonlarının yanı sıra yangın, çift kesme ve çıkış kapatma sinyali fonksiyonları da vardır. Özellikle ofis binaları, alışveriş merkezleri, bankalar, yüksek binalar ve diğer yangın ihtiyacı olan yerlerdeki aydınlatma hatlarına uygulanabilir.

3. Çeyrek Otomatik Aktarma Anahtarı, GB / T14048.11 standardıyla uyumludur.

Modeller ve Özellikler

Normal çalışma koşulları ve kurulum koşulları

● Kurulum yerinin rakımı 2000 m'yi geçmemelidir.

● Ortam hava sıcaklığı

Ortam hava sıcaklığı +40°C üst sınırını aşmaz; 24 saat içindeki ortalama ortam hava sıcaklığı +35°C'yi aşmaz. Ortam hava sıcaklığı alt limiti -5°C'den az değildir.

● Atmosfer koşulları

○ Nem

Maksimum +40°C sıcaklıkta, havanın bağıl nemi %50'den azdır; daha düşük sıcaklıklarda daha yüksek bir bağıl neme izin verilir; örneğin 20°C'de %90'a kadar. Nem değişimlerinden dolayı zaman zaman oluşan jel için özel önlemler alınmalıdır.

○ Kirlilik derecesi: 3

● Kurulum koşulları

Yağmur ve kar darbesi ve istilası olmadan yere monte edilen; üst terminal güç tarafına, alt terminal ise yük tarafına bağlanır; ürünler ile dikey düzlem arasındaki eğim 5°'den fazla değildir.

● Kurulum kategorisi: Ⅲ

● Kurulum sahası yakınındaki harici manyetik alan, herhangi bir yöndeki jeomanyetik alanın 5 katını geçmez.

Teknik parametre

3. Çeyrek Otomatik Transfer Anahtarının temel parametreleri (bkz. Tablo 1)

Tablo 2'deki terminal tipinin ve Q3 Otomatik Transfer Anahtarının akıllı tipinin temel parametreleri

Ana hat ve montaj boyutları

Kurulum

ATS için bağlantı teli (kablo), tek damarlı polivinil klorür (PVC) yalıtımlı bakır tel veya eşdeğer bakır çubuk kullanır; kesit alanı tablo 4'e göre seçilir.

ATS'nin bağlantı şeması

Dört kutuplu anahtarın bağlantı şeması

Üç kutuplu anahtarın bağlantı şeması

ATS çıkış terminallerinin bağlantı şeması

Ortak tip çıkış terminallerinin bağlantı şeması

Akıllı tip çıkış terminallerinin bağlantı şeması

Sipariş Bilgileri

Kullanıcılar sipariş verirken şunları belirtmelidir:

7.1 Q3 Otomatik Transfer Anahtarının adı ve türü;

7.2 Q3 Otomatik Transfer Anahtarının nominal akımı (A);

7.3 Kutuplar (dört kutuplu, müşteri belirtmediğinde ATS üç fazlı dört telli sistemdir);

7.4 Q3 Otomatik Transfer Anahtarının kontrolör tipi;

7.5 Miktar.

7.6 Minyatür Devre Kesiciler DZ47 veya C65 için müşteri gereksinimleri

Örneğin: Q3 Otomatik Transfer Anahtarı siparişi, üç kutuplu, anma akımı 6A, ortak tip, 100 ünite sayısı. Şu şekilde yazılabilir: Q3-63 / 3P 6A 50 adet.

Sipariş Q3 Otomatik Transfer Anahtarı, dört kutuplu, 63A nominal akım, akıllı tip, minyatür devre kesiciler 50 DZ47D tipi gerektirir. Şu şekilde yazılabilir: Q3-63 / 4P 63A DZ47D 100 adet.
