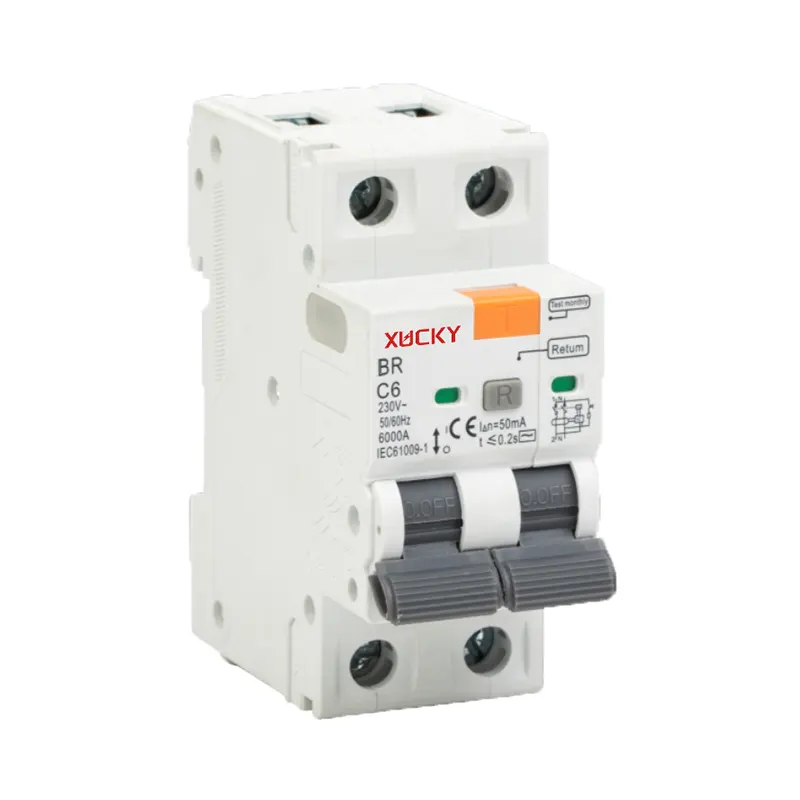

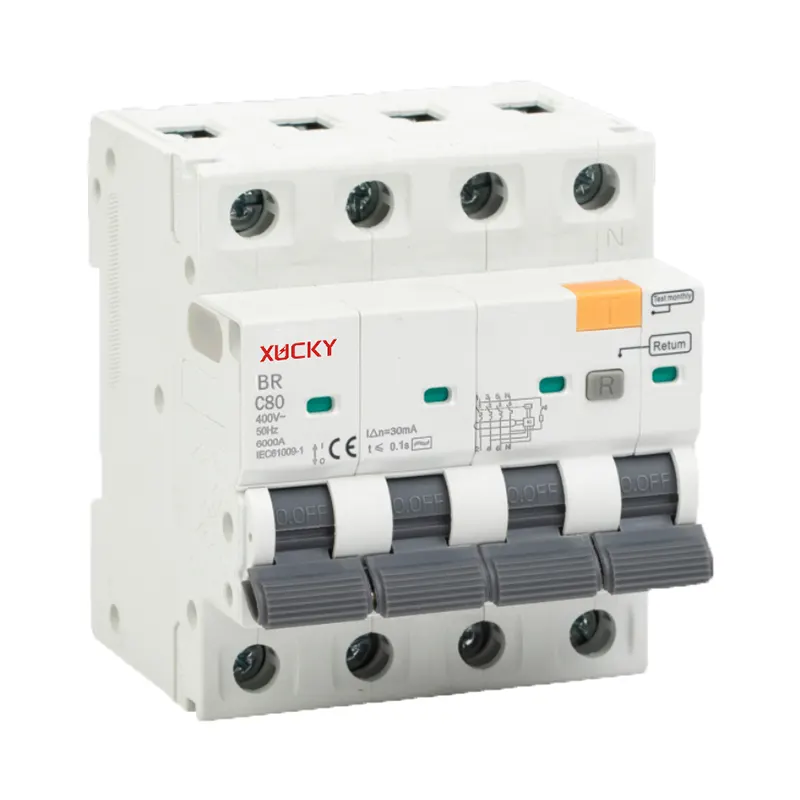

RCBO Elektronik Tipi

Teknik Veriler

◆ Standart: IEC61009 -1

◆ Koruma: Toprak hatası ve aşırı akım

◆ Nominal akım. İçinde: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Çalıştırma: 30, 100, 300mA

◆ Nominal artık akımla çalıştırılan açma ve kesme kapasitesi I△m: 500A

◆ Nominal çalışma dışı akım I △ no: 0,5IAn

◆ Nominal izolasyon gerilimi Ui: 250V

◆ Nominal darbe dayanım gerilimi Uimp: 4000v

◆ Kutup sayısı: 2P(1P+N),4P(3P+N)

◆ Nominal gerilim: 2P 240/415VAC,4P 415VAC

◆ Kaçak akım kapalı kalma süresi:< 0,1 sn.

Seyahat türü:

◆ Toprak hatası: Elektronik/Elektromanyetik serbest bırakma

◆ Aşırı akım: Termal-manyetik

◆ Kesme kapasitesi: 6kA

◆ Elektriksel dayanıklılık: 2000 işlem

◆ Koruma derecesi: IP20

◆ Montaj: 35mm DIN rayına

◆ Genişlik: Kutup başına 17,5 mm

◆ Terminal: Pin tipi

Kaçak Akımın Kesilme Süresi

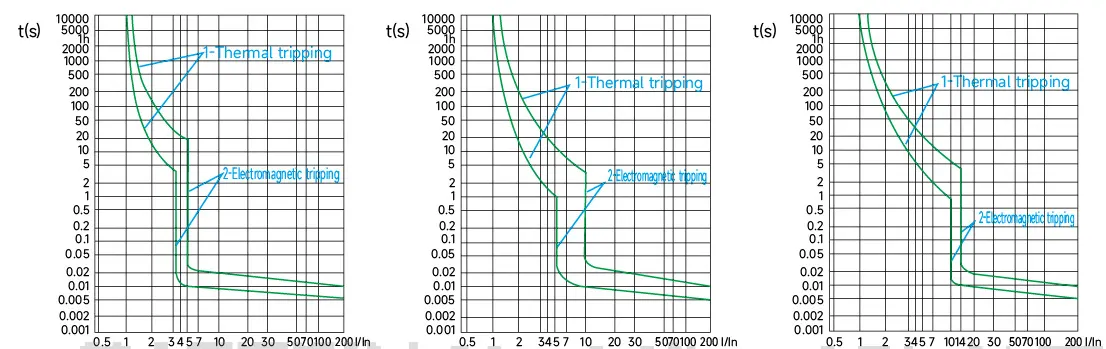

Karakteristik Eğri

Kablolama

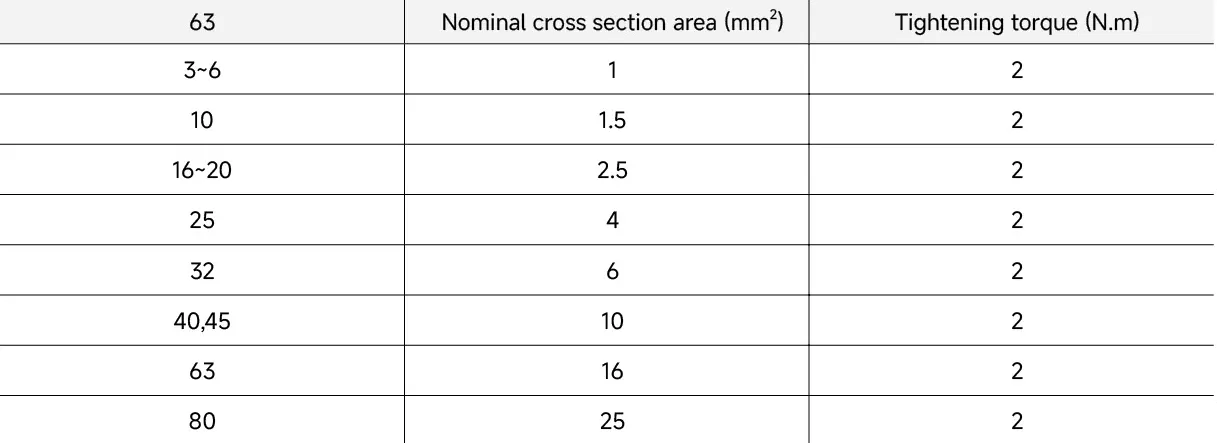

Bağlantı için uygun iletkenler kullanılmalıdır; ilgili parametreler için tabloya bakın.

Özellikler

◆ Personel, yangın ve hat koruması için kompakt tasarımda RCCB ve minyatür devre kesicinin kombinasyonu.

◆ Elektromanyetik tip, voltajdan bağımsız.

◆ MCB kısmı hatları aşırı yüke ve kısa devreye karşı korur ve B ve C özelliklerinde mevcuttur.

◆ Tutma kolu, kontak konumunun net bir şekilde belirtilmesini sağlar.

◆ Toprak referans kablosu, nötr besleme kaybı durumunda toprak kaçağına karşı koruma sağlar.

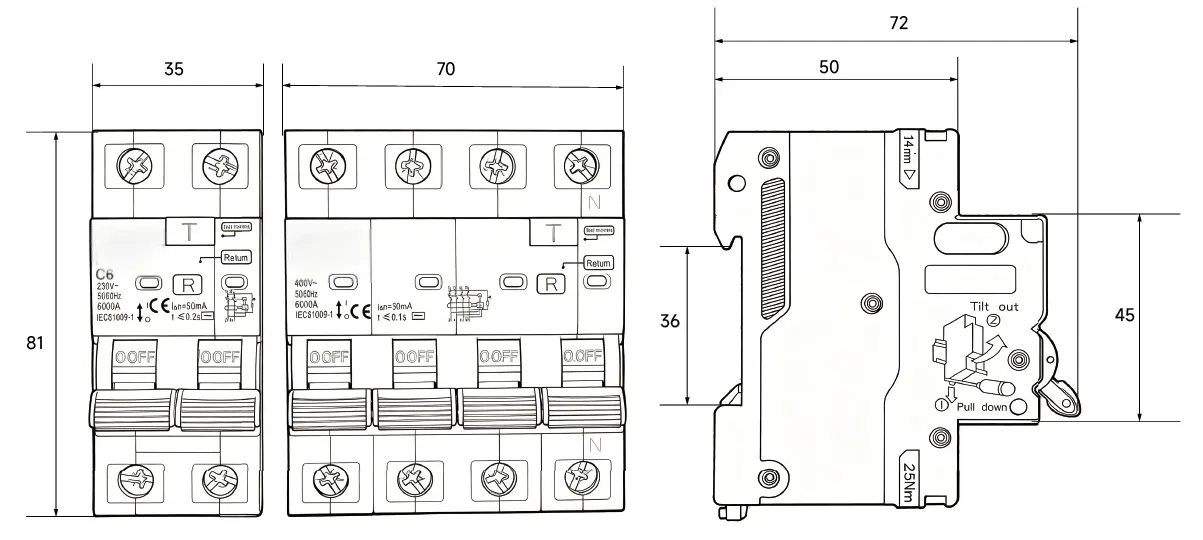

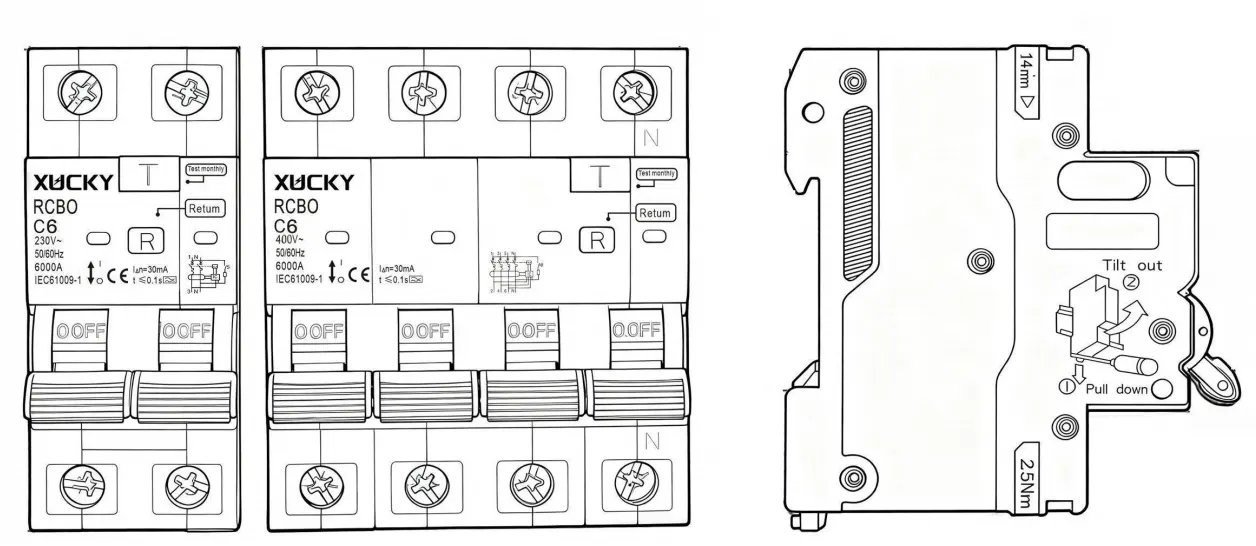

Genel ve Montaj Boyutları

Paketleme bilgileri

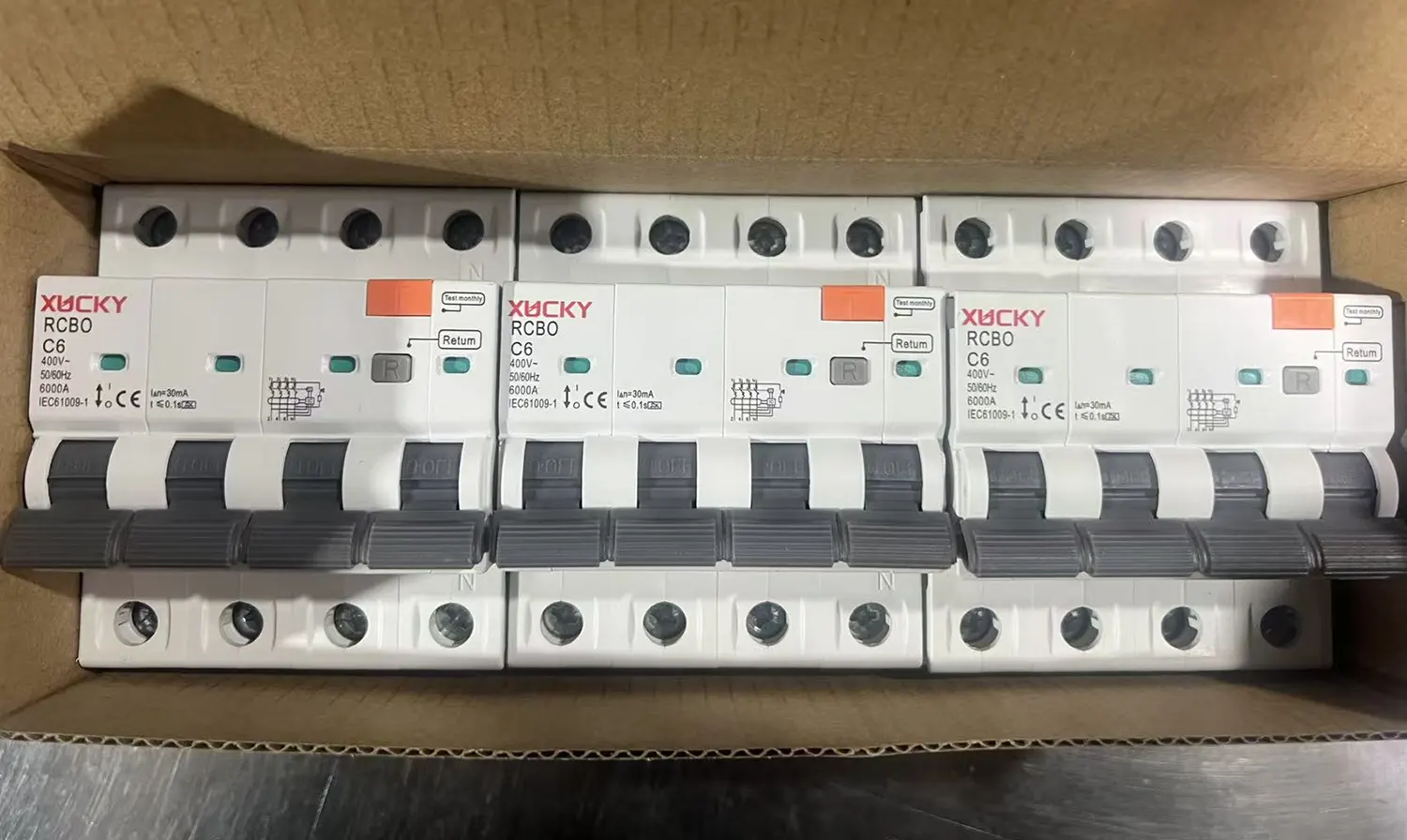

4P RCBO 3 adet/kutu

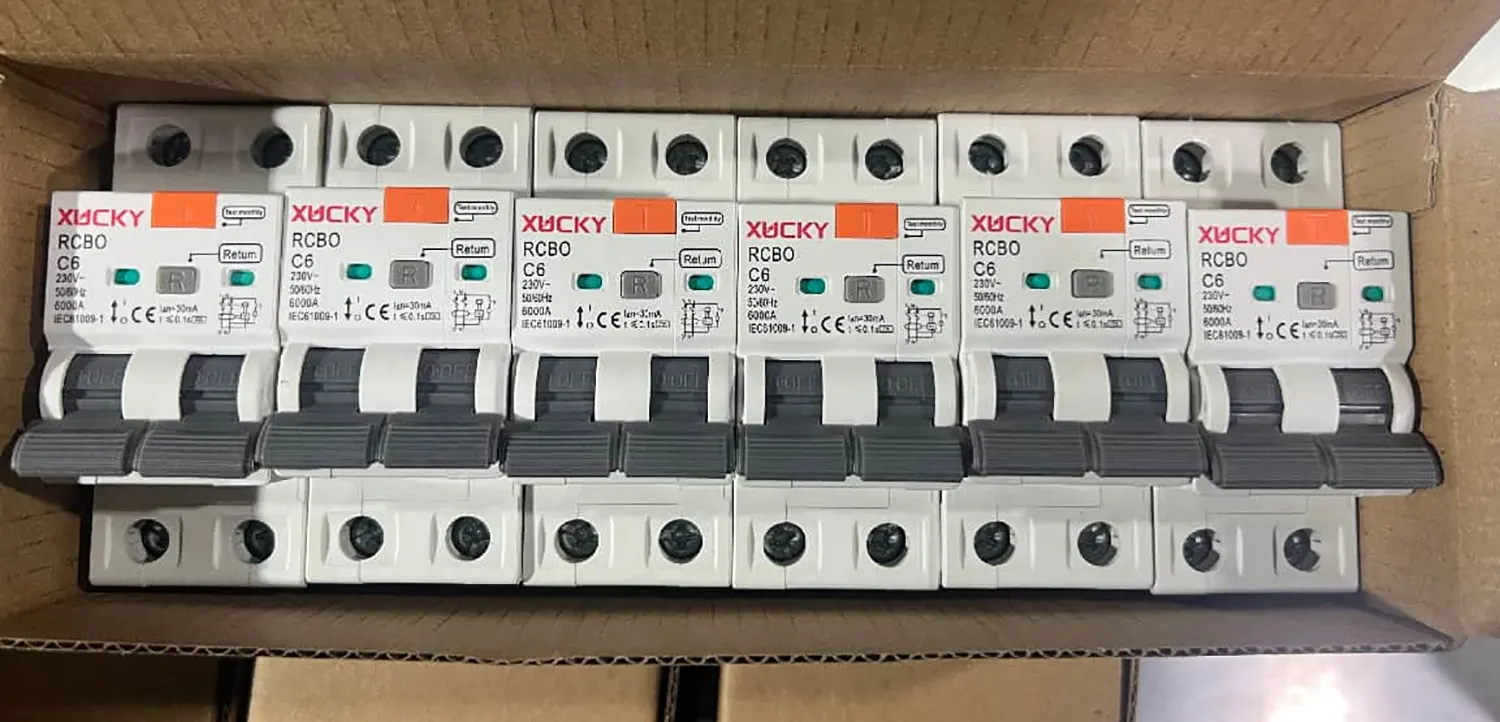

2P RCBO 6 adet/kutu
