Havalı Devre Kesiciler (ACB'ler)ağır hizmet tipi güç dağıtım sistemlerini korumak, kontrol etmek ve izole etmek için tasarlanmış yüksek kapasiteli, düşük voltajlı elektrikli anahtarlama cihazlarıdır. 1.000 V AC'ye kadar voltajlarda çalışan ve genellikle 800 A'den 10.000 A'ya kadar akımları idare eden bu cihazlar, kritik altyapıyı aşırı yüklere, kısa devrelere ve elektrik arızalarına karşı korumaya yönelik endüstriyel iş gücüdür. Minyatür kesicilerden (MCB'ler) veya kalıplanmış kasalı kesicilerden (MCCB'ler) farklı olarak ACB'ler,birincil ark söndürme ortamı olarak havaBüyük ölçekli ticari, endüstriyel ve kamu hizmetleri uygulamaları için olağanüstü dayanıklılık, yüksek kırılma kapasitesi ve gelişmiş koruma özellikleri sunar.

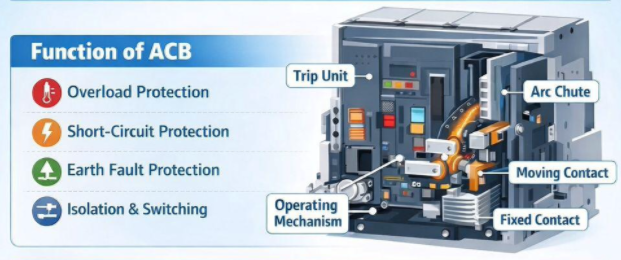

BirHavalı Devre Kesici (ACB)otomatik olarak kontrol edilen mekanik bir anahtardır:
● korur: Aşırı yükleri, kısa devreleri, toprak arızalarını ve anormal koşulları algılar, ardından akımı kesmek ve ekipman hasarını, yangınları veya tehlikeleri önlemek için hızla açılır (açılır).
● Kontroller: Normal çalışma, bakım veya sistemin yeniden yapılandırılması için devreleri manuel olarak veya uzaktan açar/kapatır.
●İzolatlar: Güvenli bakım ve personel koruması için devrede görünür, güvenli bir kesinti sağlar.
● Monitörler: Modern ACB'ler, gerçek zamanlı akım/gerilim/güç izleme, arıza teşhisi ve iletişim için akıllı açma ünitelerini entegre eder.
ACB'ler ark söndürme tasarımı, yapımı ve uygulamasına göre kategorize edilir:
1. Düz Kırılma (Çapraz Patlama) ACB'ler
oEn basit tasarım: Kontaklar açık havada ayrılır; Ark doğal hava akışıyla soğutulur/bölünür.
o Kullanım Durumu:Alçak gerilim (≤1kV), düşük akım uygulamaları; küçük sistemler için uygun maliyetli.
2. Manyetik Patlamalı ACB'ler
o Arkları ark oluklarına itmek için manyetik alanlar üreten seri bağlantılı patlama bobinleri kullanır.
o Avantajı:Akım uyarlamalı ark kontrolü—daha yüksek arıza akımları = daha güçlü manyetik kuvvet = daha hızlı söndürme.
3. Ark Oluğu (Ayırıcı Plaka) ACB'ler
o En yaygın modern tasarım: Ark, arkı soğutan, bölen ve söndüren metal ayırıcı plakaların bulunduğu bir odaya zorlanır.
o Kullanım Durumu:Standart endüstriyel, veri merkezi ve yardımcı uygulamalar.
4. HavaBüyük patlamaACB'ler
o Arkları üflemek için sıkıştırılmış yüksek basınçlı hava kullanır; tarihsel olarak yüksek gerilim sistemleri için.
o Not:Karmaşıklık nedeniyle modern düşük voltajlı ACB'lerde nadirdir.
1. Sabit Tip ACB'ler
o Kalıcı olarak monte edilmiş; doğrudan bara bağlantısı; daha düşük maliyet.
o Kullanım Örneği: Minimum bakım ihtiyacı olan statik sistemler.
2. Çekmece Tipi (Çekmeceli) Klimalar
o 3 güvenlik konumlu modüler tasarım:
O Bağlı:Normal çalışma (ana/yardımcı devreler aktif).
o Test:Ana devreler izole edilmiştir; Güvenli test için güç sağlanan yardımcı devreler.
O ayrılmış:Bakım/onarım için tam elektriksel izolasyon.
o Avantajı:Hızlı değiştirme, tüm panelin kapatılması gerekmez.
● 3 Kutuplu (3P): 3 fazlı sistemler için (en yaygın olanı).
● 4 Kutuplu (4P): 3 faz + nötr; nötr izolasyon gerektiren sistemler için (örn. TN-S, TT topraklaması).
ACB performansı, alçak gerilim devre kesicilere yönelik küresel standart olan IEC 60947-2 (2024) tarafından yönetilmektedirIEC Web Mağazası:
| Parametre | Tanım | Tipik Değerler |
| Nominal Gerilim (Ue) | Normal çalışma voltajı | 400V, 415V, 690VAC |
| Nominal Akım (In) | Sürekli taşıma akımı | 800A–10.000A |
| Nominal Kısa Devre Kesme Kapasitesi (Icu) | Maksimum arıza akımı güvenli bir şekilde kesildi | 50kA–150kA @ 415V |
| Nominal Servis Kısa Devre Kesme Kapasitesi (Ics) | Yoğun bakım yüzdesi (yolculuktan sonra tekrar kullanılabilir) | Yoğun bakımın %75–%100'ü |
| Nominal Kısa Süreli Dayanım Akımı (Icw) | Hasarsız taşınan akım (zaman dereceli) | 1s/3s için 30kA–85kA |
| Çalışma Sıcaklığı | Güvenli ortam aralığı | Standart: -5°C ila +40°C; Geniş: -25°C ila +70°C |
| Koruma Sınıfı (IP) | Muhafaza koruması | IP20 (iç mekan), IP40, IP54 |
| Mekanik Dayanıklılık | Çalışma döngüleri | 10.000–30.000 döngü |
| Elektriksel Dayanıklılık | Arıza-kesinti döngüleri | 1.000–5.000 döngü |
● Endüstriyel Tesisler:Ana girişler, motor kontrol merkezleri (MCC'ler), trafo/jeneratör koruması.
● Veri Merkezleri:UPS sistemleri, bus modülleri, kritik yük dağıtımı.
● Ticari Binalar:Yüksek bina güç dağıtımı, HVAC ve yedek jeneratörler.
● Yardımcı Hizmetler ve Altyapı:Trafo merkezleri, dağıtım panelleri, demiryolu elektrifikasyonu.
● Denizcilik ve Açık Deniz:Gemi güç sistemleri (denizcilik sertifikalı ACB'ler).
● Yenilenebilir Enerji:Güneş/rüzgar çiftliği şebeke bağlantısı, invertör koruması.
● Nominal Akım (In):≥ maksimum sürekli yük akımı (1,1–1,2x güvenlik faktörü).
● Kısa Devre Kapasitesi:yoğun bakım ≥hesaplanan sistem arıza akımı (I"k3).
● Kutuplar:3P (standart) veya 4P (nötr izolasyon gereklidir).
●Açma Ünitesi Tipi:
o Termal-Manyetik:Temel aşırı yük/kısa devre koruması.
o Elektronik (LSIG):Gelişmiş (L=aşırı yük, S=kısa gecikme, I=anlık, G=toprak arızası).
o Akıllı (LSIGM):İletişim (Modbus, Profibus), uzaktan kumanda, veri kaydı.
● Çalışma Mekanizması:Manuel (elden şarjlı) veya motorlu (otomatik şarjlı/uzaktan kumandalı).
● Ortam Sıcaklığı/Yükseklik:>2.000m rakım için gücü azaltın.
● Standartlar:IEC 60947-2, IEC 60947-1, GB 14048.2 (Çin), UL 489 (Kuzey Amerika).
● Sertifikalar:Açık deniz için CE, IEC, CSA, denizcilik (DNV, ABS).
● Seçicilik:Yukarı/aşağı yönde kesici koordinasyonunu sağlayın (IEC'ye göre Sınıf A/B).
● Kilitleme:Çoklu kesici sistemler için anahtar kilitleme, bölge seçici kilitleme (ZSI).
Çekirdek Bileşenler
1. Çerçeve/Şasi:Çelik/alüminyum alaşımı (yapısal destek).
2. İletişim Sistemi:
o Sabit/Hareketli Kişiler:Bakır alaşımı (Cu-Cr, Cu-W) + gümüş/kalay kaplamalar (düşük direnç, kaynak önleyici).
o Ark Kontakları:Tungsten-bakır (yüksek ark direnci).
3. Ark Oluğu:Çelik ayırıcı plakalar, izolasyon bariyerleri (Bakalit, DMC).
4. Çalışma Mekanizması:Yaylı (enerji depolama), mafsallı bağlantı, açma mandalları.
5. Gezi Birimi:Elektronik (mikrodenetleyici, sensörler) veya termal-manyetik (bimetal, solenoid).
6.Yardımcılar:Düşük gerilim bobini (UVR), şönt açma (ST), yardımcı anahtarlar (AX), alarm kontakları.
● İletkenler: Yüksek iletkenliğe sahip elektrolitik bakır, gümüş alaşımları.
● İzolatörler: DMC (Hamur Kalıplama Bileşiği), BMC, epoksi reçine, ısıya dayanıklı plastikler.
● Metaller: Soğuk haddelenmiş çelik (çerçeve), paslanmaz çelik (donanım), alüminyum (ısı emiciler).
● Ark Dirençli Malzemeler: Tungsten, seramik, refrakter metaller.
● Damgalama/Delme:Hassas kalıplardan çelik çerçeve/parçalar.
● İşleme:Kontakların, millerin ve mekanik parçaların CNC ile işlenmesi.
● Kalıplama:Sıkıştırma kalıplama yoluyla yalıtım bileşenleri (DMC/BMC).
● Toplantı:Mekanizmaların, ark kanallarının ve açma ünitelerinin alt montajı.
● Şasi, kontak sistemi, ark kanalı ve mekanizma entegrasyonu.
● Kontrol devrelerinin ve yardımcı bileşenlerin kablolaması.
● Çekmece tipi ünite testi (bağlı/test/ayrılmış konumlar).
1. Görsel İnceleme: Boyutsal doğruluk, kaplama, etiketleme.
2. Kontak Direnci Testi: Miliohm ölçümü (kutup başına ≤50–100μΩ).
3. Dielektrik Gerilim Dayanım Testi: Hi-pot testi (1 dakika boyunca 2,5–3,5kV AC).
4. Çalışma Mekanizması Testi: 50'den fazla açma/kapama döngüsü; düzgün çalışma.
5. Açma Ünitesi Kalibrasyonu: Aşırı yük/kısa devre/toprak arızası eşik doğrulaması.
6. Sıcaklık Artışı Testi: Düşük derecelendirilmiş; maksimum sıcaklık artışı ≤60K (IEC).
7. Yardımcı Fonksiyon Testi: UVR, şönt açma, kilitleme doğrulaması.
8. IP Koruma Testi: Toz/su girişi (nominal IP başına).
· Korozyon önleyici işlem, sızdırmazlık ve ahşap sandık ambalajı.
· Test raporu, kılavuz ve uyumluluk sertifikası (CoC) dahildir.
Tip testleri, tasarımın IEC 60947-2'ye uygunluğunu doğrular (prototip numuneleri üzerinde gerçekleştirilir):
1. Kısa Devre Yapma/Kesme Testleri:Arıza koşullarında Icu/Ics/Icm'yi doğrulayın.
2. Kısa Süre Dayanım Testi:Icw'yi 1s/3s boyunca hasarsız doğrulayın.
3. Mekanik ve Elektriksel Dayanıklılık Testleri:Nominal ömre kadar döngü testi.
4. Sıcaklık Artışı Testi:Tam yükte termal performans.
5. Dielektrik Testi:Güç frekansı ve darbe gerilimine dayanıklılık.
6. Açma Karakteristiği Testi:Koruma eğrilerinin doğruluğu.
7. Çevresel Testler:Titreşim, şok, sıcaklık/nem döngüsü.
8. Ark Arızası Sınırlama Testi:Harici patlama olmadan güvenli ark koruması.
S1: ACB ve MCCB arasındaki fark nedir?
A:ACB'lerGelişmiş koruma ve çekmece tipi tasarımla 800A–10.000A, 1.000V AC'ye kadar kullanılabilir.MCCB'lerDaha küçük yükler için 16A–1.600A'yı, 690V'a kadar kapsar. ACB'ler daha yüksek kesme kapasitesi, daha iyi seçicilik ve modüler bakım sunar.
S2: ACB'ler ne kadar dayanır?
A:20–30 yıluygun bakım ile. Mekanik dayanıklılık: 10.000–30.000 döngü; elektriksel dayanıklılık: 1.000–5.000 arıza işlemi.
S3: ACB'ler bakım gerektirir mi?
A:Evet-yıllık bakım(temizlik, temas kontrolü, yağlama, açma testi) ömrünü uzatır ve güvenilirliği sağlar. Çekmece tipi ACB'ler kapanmadan test yapılmasına olanak sağlar.
S4: ACB'lere akıllı koruma üniteleri takılabilir mi?
A:Çoğu modern ACB desteğielektronik/iletişim açma ünitelerinin yenilenmesiuzaktan izleme, arıza teşhisi ve IoT entegrasyonu için.

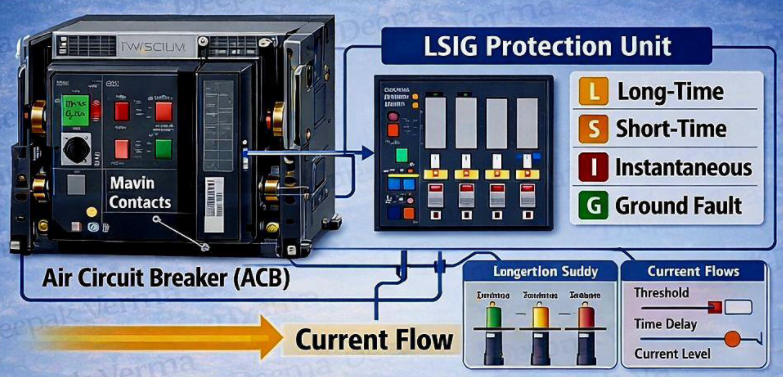

S5: LSIG korumasının anlamı nedir?
A:
● L (Uzun Süreli):Aşırı yük koruması (1,0–1,5x In).
● S (Kısa Süreli):Seçici kısa devre koruması (2–10x In, zaman gecikmeli).
● Ben (Anlık):Yüksek seviyeli kısa devre koruması (5–20x In, gecikme yok).
● G (Toprak):Toprak arıza koruması (0,1–1,0x In).
S6: Gerekli kısa devre kapasitesi (Icu) nasıl hesaplanır?
A:yoğun bakım ≥muhtemel kısa devre akımı (I"k3)Empedans verileri veya yazılım (örn. ETAP, SKM) aracılığıyla hesaplanan sistemin. Doğruluk için bir güç sistemi mühendisine danışın.
S7: ACB'ler dış mekanda kullanıma uygun mudur?
A:Standart ACB'ler (IP20) yalnızca iç mekanda kullanılabilir.Dış mekan modelleriIP54/IP65 muhafazalar ve geniş sıcaklık değerleri gerektirir.
S8: Kesici seçiciliği nedir ve neden önemlidir?
A:Seçicilik şunları sağlaryalnızca hatalı devre açmalarıyaygın kesintilerin önlenmesi. Hastaneler, veri merkezleri ve üretim için kritik — Kritik yükler için Sınıf B (tam) seçicilik önerilir.
Havalı Devre Kesiciler (ACB'ler)güvenli, güvenilir yüksek akım güç dağıtımının temelini oluşturur. B2B alıcıları ve mühendisleri, tasarımlarını, performanslarını, seçim kriterlerini ve uyumluluk standartlarını anlayarak kritik uygulamalar için doğru ACB'yi belirleyerek sistem güvenliğini, uzun ömürlülüğü ve operasyonel verimliliği sağlayabilirler. Her zaman sertifikalı üreticilerle iş birliği yapınIEC 60947-2ve rutin ve tip testi belgeleri aracılığıyla performansı doğrulayın.
