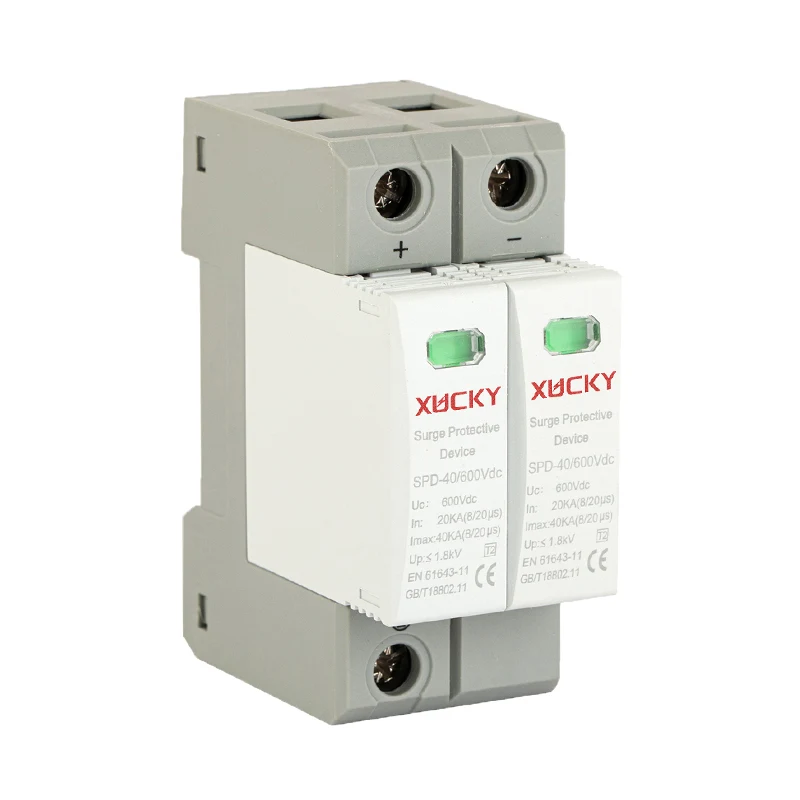

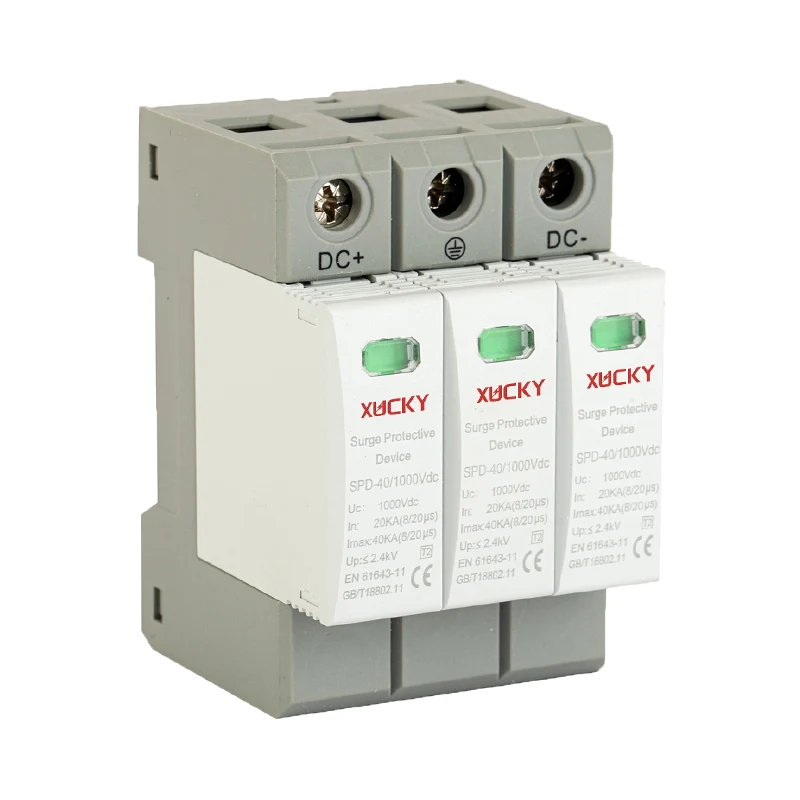

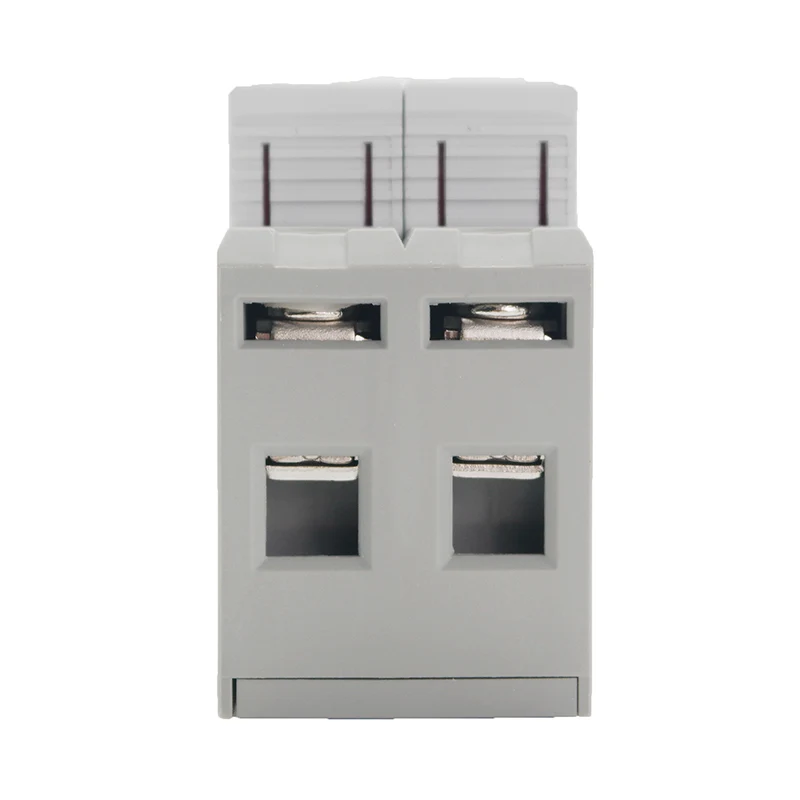

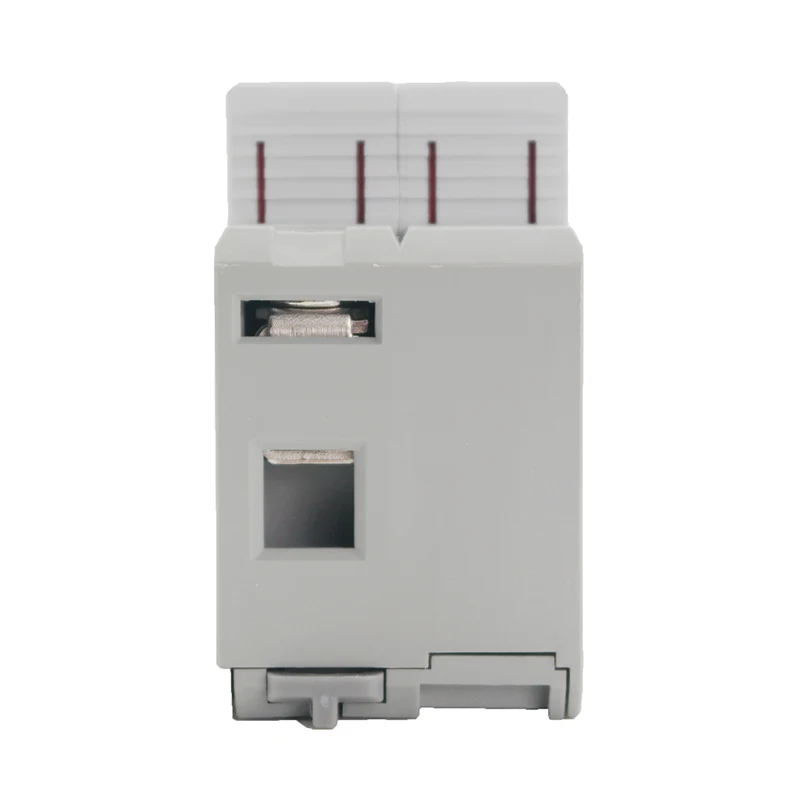

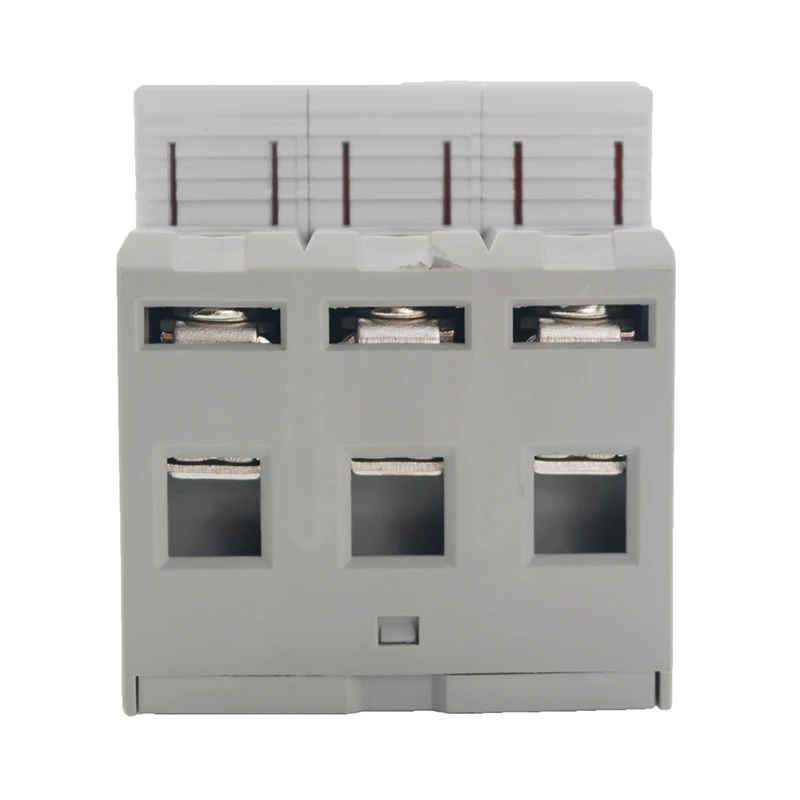

PV SPD Aşırı Gerilim Koruma Cihazı

XUCKY PV SPD aşırı gerilim koruma cihazı, IEC EN 50539-11 düşük voltaj standardına uygundur ve DC sistemini ve diğer ekipmanı aşırı voltajdan ve anlık aşırı voltaj hasarından korumak için kullanılır. DC sistemi, yıldırım çarpması veya başka nedenlerden dolayı aşırı gerilim yaşadığında, koruyucu nanosaniyelik süre içinde derhal harekete geçerek toprağa aşırı gerilim uygular ve böylece nokta ağındaki elektrikli ekipmanı korur. DC aşırı gerilim koruma cihazı, modül arızasından sonra hızla değiştirilebilen geçmeli bir yapıdır; Yıldırımdan korunma modülü arızalandığında gösterge penceresinin rengi yeşilden kırmızıya döner ve ürünün uzak sinyal terminaline bağlı uzak alarm cihazına alarm sinyali gönderilir.

Talep Gönder

Ürün Açıklaması

PV SPD Aşırı gerilim koruma cihazı, fotovoltaik birleştirici kutularda, güç çeviricilerinde, DC dağıtım dolaplarında vb. yaygın olarak kullanılmaktadır. Yüksek deşarj akımı, hızlı tepki süresi ve düşük artık voltaj avantajlarına sahiptir. Maksimum fotovoltaik voltaj UC≤1200VDC'ye ulaşır.

ÖZELLİKLER

1. Gerilim türleri: DC500V 690V 800V 1000V 1200V;

2. 8/20μs, T2 koruması;

3. Yüksek deşarj kapasitesi, hızlı yanıt, takılabilir;

4. Daha güvenilir koruma sağlayan çift termal bağlantı kesme cihazları;

5. Görsel pencere ekranı, yeşil normal anlamına gelir, Kırmızı kusur anlamına gelir (yeni modülün değiştirilmesi gerekir);

6. Uzak terminal isteğe bağlıdır.

ELEKTRİK TEKNİK PARAMETRELER

Modeli	PV DCSPD
Standart	IEC EN50539-11
Koruma Sınıfı	T2, Sınıf II
Maksimum Sürekli Çalışma Gerilimi Uc	500V 690V 800V 1000V 1200V
8/20μs Olarak Nominal Deşarj Akımı	20KA
8/20μs cinsinden Maksimum Deşarj Akımı	40KA
Yıldırım Darbe Akımı 10/350μs	12.5KA
Gerilim Koruma Seviyesi Arttırma	≤4KV
Kutup Sayısı	2P/3P
Tepki Süresi Ta	≤25ns
Bağlantı Kablosu	≥4mm², Topraklama Kablosu ≥6mm²

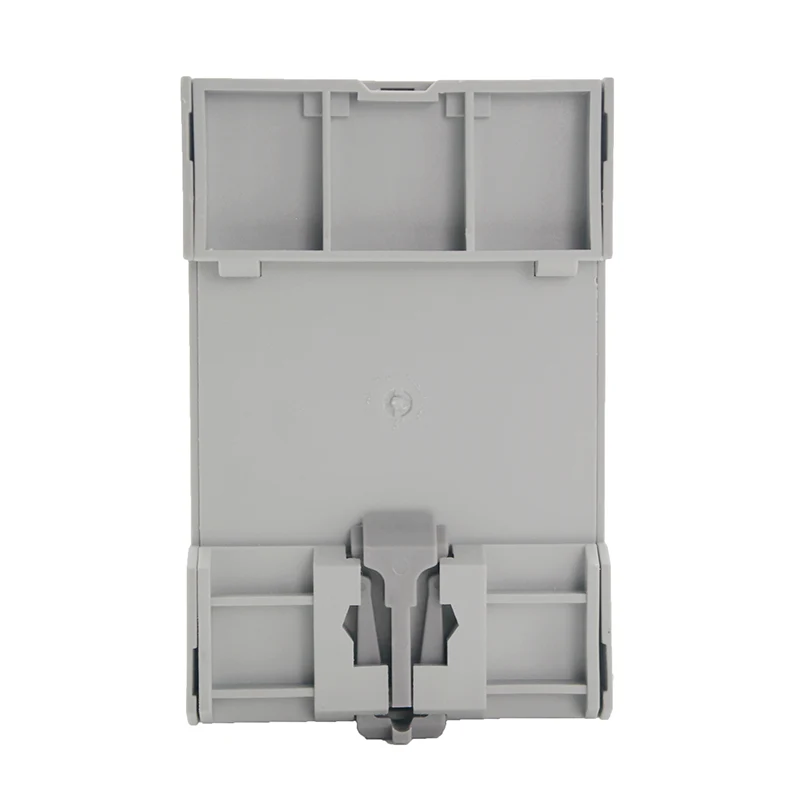

Kurulum Yöntemi	35mm DIN Rayı
Uyumlu Sigorta veya Devre Kesici	≥32A
Çalışma Sıcaklığı Aralığı	-40°C ~ +80°C
Muhafaza Renkli Modül/Taban	Gri/Beyaz
Sertifika	CE, ISO9001-2015

BAĞLANTI ŞEMASI

ANA YAPI VE ÇALIŞMA PRENSİBİ

Fotovoltaik enerji üretim sisteminde hattın pozitif ve negatif kutupları ile toprak arasına koruyucu cihazlar bağlanır. Normal koşullar altında koruyucu cihaz yüksek direnç durumundadır. Yıldırım çarpması veya başka nedenlerden dolayı elektrik şebekesinde aşırı gerilim meydana geldiğinde, koruyucu cihaz nanosaniyeler içinde anında harekete geçerek aşırı gerilimi toprağa iletecek ve böylece elektrik şebekesindeki elektrikli ekipmanı koruyacaktır. Aşırı gerilim koruyucu cihazdan geçip kaybolduğunda, koruyucu cihaz tekrar yüksek direnç durumuna dönecektir. Bu, elektrik şebekesinin normal çalışmasını etkilemeyecektir. Dalgalanma koruyucusunun elektrik şematik diyagramı aşağıdaki şekilde gösterilmektedir.

ÇİP

Maksimum Sürekli Çalışma Gerilimi Uc	Direnç Çip Boyutu
500VDC	34MM34MM4.6MM
690VDC	34MM34MM6.0MM
800VDC	34MM34MM6.5MM
1000VDC	34MM34MM7.35MM
1200VDC	34MM34MM7.5MM

ÇİZGİ VE MONTAJ BOYUTLARI

BAŞVURU

●Solar İnverterler: İnvertörlerin içindeki hassas elektronikleri aşırı akım ve gerilimlerden korumak için kullanılır.

●Güneş Panelleri: Bireysel panelleri aşırı gerilim olaylarına karşı korumak için güneş panellerinin bağlantı kutularına entegre edilmiştir.

●DC Birleştirici Kutular: Merkezi güneş enerjisi sistemlerinde, SPD'ler, birleşik DC çıkışını birden fazla güneş paneli dizisinden korumak için kullanılır.

●Pil Depolama Sistemleri: Pilleri ve ilgili elektronikleri aşırı voltaj koşullarından korumak için.

●Şebekeye Bağlı ve Şebekeden Bağımsız Güneş Enerjisi Sistemleri: Hem şebekeye bağlı hem de bağımsız güneş enerjisi tesislerinin güvenliğini ve istikrarını sağlamak.

●Şarj Kontrol Cihazları: Kontrol cihazına veya bağlı yüklere zarar verebilecek voltaj yükselmelerine karşı koruma sağlamak için şarj kontrol cihazlı güneş enerjili sistemlerde.
