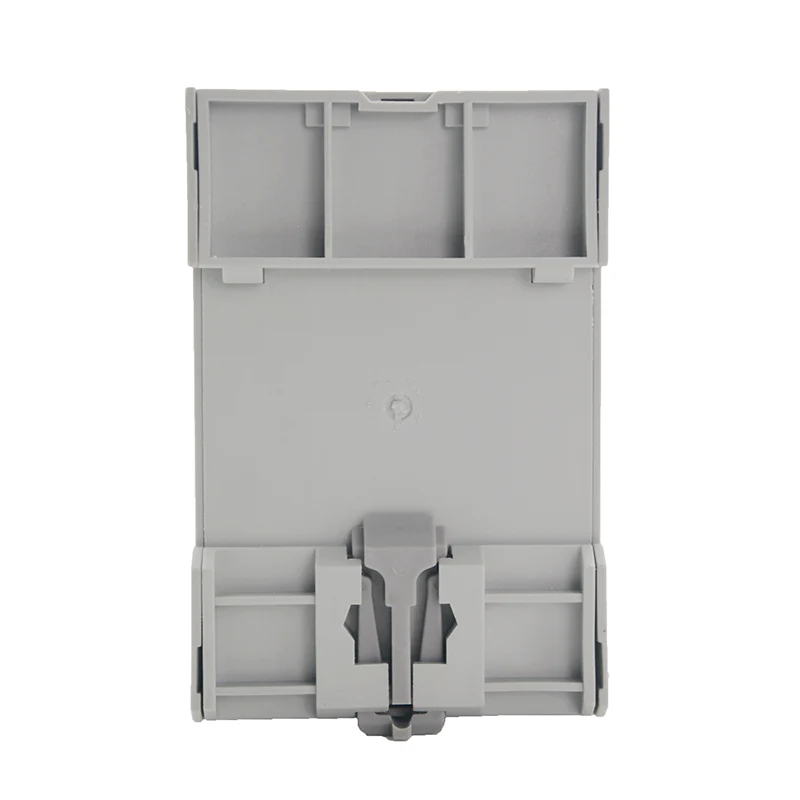

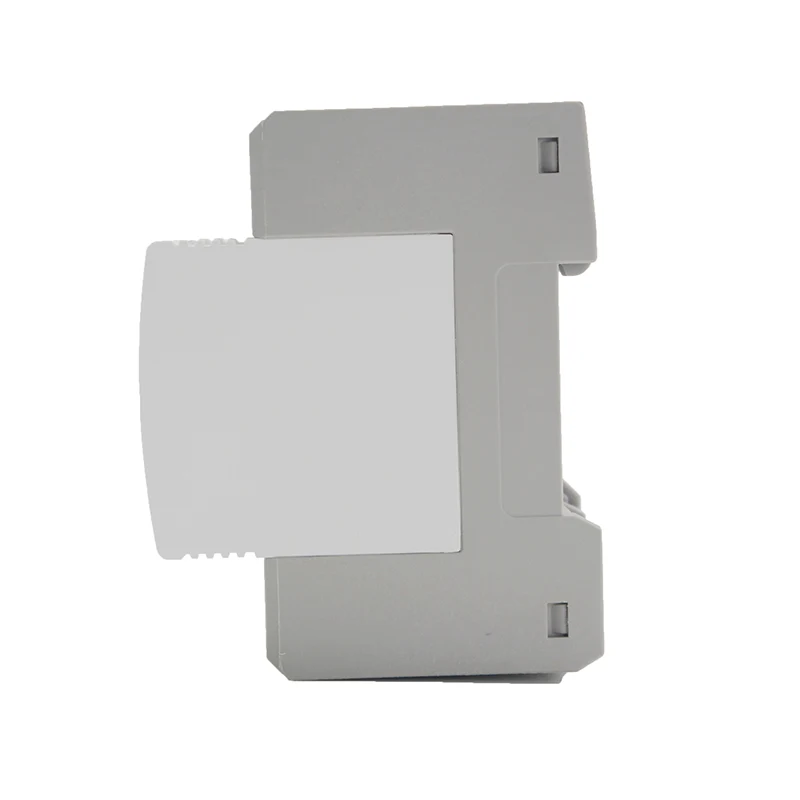

XUCKY SPD Aşırı Gerilim Koruma Cihazı, B, C, D serisi büyük akım modüler SPD Aşırı Gerilim Koruma Cihazı, AC 50/60Hz, TT, IT, TN-S, TN-C, TN-C-S nominal gerilimindeki güç kaynağı sistemleri için kullanılır Yıldırım veya aşırı gerilimden kaynaklanan güç şebekesini korumak için 380V ve altı. Tasarım IEC61643-1'e dayanmaktadır, 100kA yıldırım akımını boşaltabilir, kasa 35mm elektrikli ray üzerine monte edilir, ayırma cihazı otomatik olarak güç şebekesinin dışına çıkar, bu arada durum göstergesi yeşilden kırmızıya döner. SPD Aşırı Gerilim Koruma Cihazı, ortak mod (MC) ve diferansiyel mod (MD) koruma modlarına sahiptir.
SPD Aşırı Gerilim Koruma Cihazı, IEC61643-1 standardının gereksinimlerine uygundur.
SPD Aşırı Gerilim Koruma Cihazı, normal koşullarda mükemmel doğrusal olmayan bir varistör kullanır, aşırı gerilim koruyucu cihaz yüksek direnç durumundadır, güç kaynağı sistemi için normal güç kaynağını sağlamak için kaçak akım neredeyse sıfırdır. Güç sisteminde aşırı gerilim ortaya çıktığında, aşırı gerilim koruyucu cihaz, ekipmanın güvenlik çalışması kapsamında aşırı gerilim sınırının genliğini nanosaniye cinsinden anında gerçekleştirir. Aynı zamanda aşırı gerilim enerjisi açığa çıkar. Daha sonra aşırı gerilim koruma cihazı hızlı bir şekilde yüksek empedans durumuna dönüştü ve bu, güç sisteminin normal güç kaynağını etkilemedi.
SPD Aşırı Gerilim Koruma Cihazı Üç fazlı dört telli sistemde, aşırı gerilim koruma cihazları üç fazlı hatlar ile sıfır hat topraklama kablosu arasına bağlanır. Aşırı gerilim koruyucu cihaz normal koşullar altında yüksek direnç durumundadır; elektrik şebekesinde yıldırım veya başka nedenlerden kaynaklanan aşırı gerilim ortaya çıktığında, aşırı gerilim koruyucu cihaz nanosaniyelik bir sürede toprağa dalgalanmayı sağlayacak ve elektrikli ekipmanı koruyacaktır. elektrik şebekesinde. Aşırı gerilim koruyucunun içinden geçtiğinde, ortadan kaybolduktan sonra aşırı gerilim koruyucu cihaz yüksek direnç durumuna geçer ve böylece güç ağının normal çalışmasını etkilemez.
★ yüksek performanslı çinko oksit varistör filminin bağımsız fikri mülkiyet haklarının kullanımı
★ metal kalkan koruma modülünde profesyonel teknolojinin kullanımı
★ dahili aşırı akım aşırı ısınma, sıcaklık kontrol devresi teknolojisi
★ Alarm göstergesi açık, yeşil (normal), kırmızı (arıza)
★ modül tasarımı, kolay kurulum, bakım, kolay bakım
★ uzaktan izlemeyi mümkün kılan uzaktan iletişim arayüzü ile
|
Modeli |
SPD-B30 |
SPD-B40 |
SPD-B60 |
|||
|
Maksimum sürekli çalışma gerilimi Uc (V~) |
320 |
385 |
320 |
385 |
320 |
385 |
|
Koruma Seviyesi Yukarı (kV) |
<2,0 |
<2,0 |
<2,0 |
<2,5 |
<2,5 |
<3,0 |
|
Nominal deşarj akım Girişi (8/20μs) (kA) |
30 |
40 |
60 |
|||
|
Maksimum deşarj akımı Imax (8/20μs) (kA) |
60 |
80 |
100 |
|||
|
Tepki süresi t(ns) |
<25 |
|||||
|
Sigortalar veya devre kesiciler (A) |
63 |
|||||
|
Çalışma ortamı (°C) |
-40°C~+85°C |
|||||
|
Bağıl nem(%) |
≤95%（25°C） |
|||||
|
Erişim iletkeni kesit alanı (mm²) |
≥25 |
≥35 |
≥35 |
|||
|
Erişim alanı kesit alanı (mm²) |
≥35 |
≥35 |
≥35 |
|||
|
Modeli |
SPD-C15 |
SPD-C20 |
||||||||
|
Maksimum sürekli çalışma gerilim Uc (V~) |
275 |
320 |
375 |
420 |
440 |
275 |
320 |
375 |
420 |
440 |
|
Koruma Seviyesi Yukarı (kV) |
<1,2 |
<1,5 |
<1,8 |
<2,0 |
<2,0 |
<1,2 |
<1,5 |
<1,8 |
<2,0 |
<2,0 |
|
Nominal deşarj akım Girişi (8/20μs) (kA) |
15 |
20 |
||||||||
|
Maksimum deşarj akımı Imax (8/20μs) (kA) |
30 |
40 |
||||||||
|
Tepki süresi t(ns) |
<25 |
|||||||||
|
Sigortalar veya devre kesiciler (A) |
25 |
32 |
||||||||
|
Çalışma ortamı (°C) |
-40°C~+85°C |
|||||||||
|
Bağıl nem(%) |
≤95%（25°C） |
|||||||||
|
Erişim iletkeni kesit alanı (mm²) |
≥16 |
≥25 |
||||||||
|
Erişim alanı kesit alanı (mm²) |
≥16 |
≥25 |
||||||||
|
Alarm kablosu kesit alanı (mm²) |
≥1,5 |
|||||||||
|
Modeli |
SPD-D5 |
SPD-D10 |
||||||
|
Maksimum sürekli çalışma gerilimi Uc (V~) |
275 |
320 |
385 |
420 |
275 |
320 |
385 |
420 |
|
Koruma Seviyesi Yukarı (kV) |
<1,2 |
<1,5 |
<1,8 |
<2,0 |
<1,2 |
<1,5 |
<1,8 |
<2,0 |
|
Nominal deşarj akım Girişi (8/20μs) (kA) |
5 |
10 |
||||||
|
Maksimum deşarj akımı Imax (8/20μs) (kA) |
10 |
20 |
||||||
|
Tepki süresi t(ns) |
<25 |
|||||||
|
Sigortalar veya devre kesiciler (A) |
10 |
16 |
||||||
|
Çalışma ortamı (°C) |
-40°C~+85°C |
|||||||
|
Bağıl nem(%) |
≤95%（25°C） |
|||||||
|
Erişim iletkeni kesit alanı (mm²) |
≥10 |
≥16 |
||||||
|
Erişim alanı kesit alanı (mm²) |
≥16 |
≥25 |
||||||
|
Alarm kablosunun kesit alanı (mm²) |
≥1,5 |
|||||||
Üç fazlı dört telli sistemde üç fazlı hatlar ve bir nötr hat, uç arasına bir koruyucu ile bağlanır.
Normal koşullar altında, koruyucu yüksek direnç durumundadır ve elektrik şebekesinde yıldırım çarpması veya başka nedenlerden dolayı aşırı gerilim oluştuğunda, koruyucu nanosaniyelik bir süre içinde hemen hızlı bir şekilde devreye girecek ve aşırı gerilim dalgalanması uygulanacaktır. toprağa gömülür, böylece elektrik şebekesindeki elektrikli ekipman korunur.
Dalgalanma voltajı koruyucudan geçip kaybolduğunda koruyucu, elektrik şebekesinin normal çalışmasını etkilemeyecek şekilde yüksek direnç durumuna geri döner. Dalgalanma koruyucusunun elektrik şematik diyagramı aşağıda gösterilmiştir.
Not: 1, termal arıza ayırıcı 2, varistör sayfası
■ Yıldırım donanımı potansiyel bağlantısı için C sınıfı yıldırım akımı SPD koruyucusu.
■ LPZ0B veya LPZ1 alanını ve LPZ2 alanını kurun.
■ Aşırı gerilim koruyucu Cihaz genellikle zemin dağıtım kutusuna, bilgisayar merkezine, telekomünikasyon odasına, asansör kontrol odasına, kablolu TV odasına, bina kontrol odasına, güvenlik izleme merkezine, yangın kontrol merkezine, endüstriyel kontrol odasına, frekans dönüştürme ekipmanı kontrol odasına, hastaneye kurulur. ameliyathane, yoğun bakım ve elektronik cihazlarla donatılmıştır

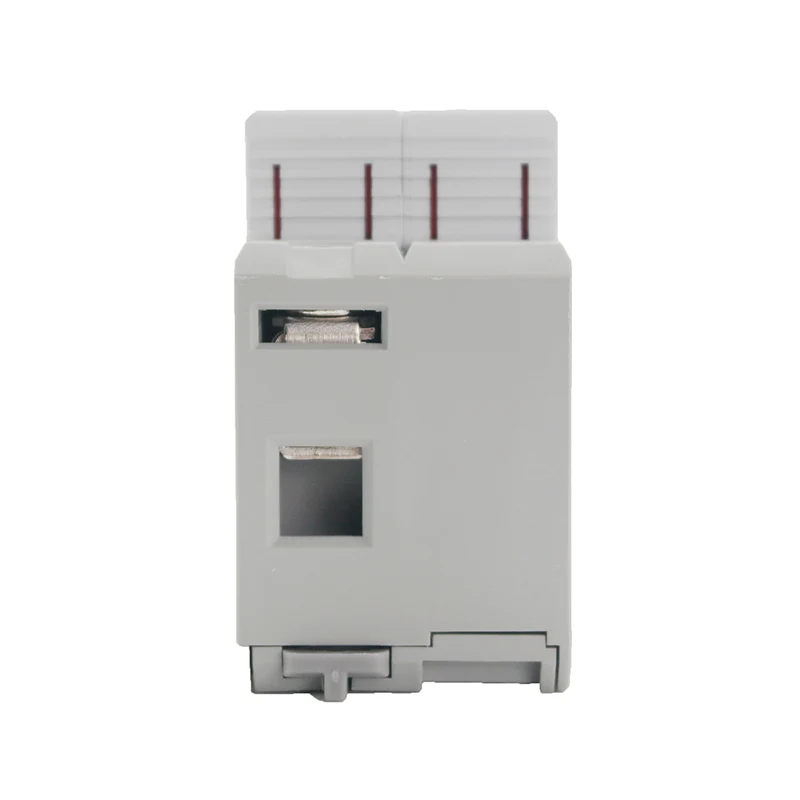

1P

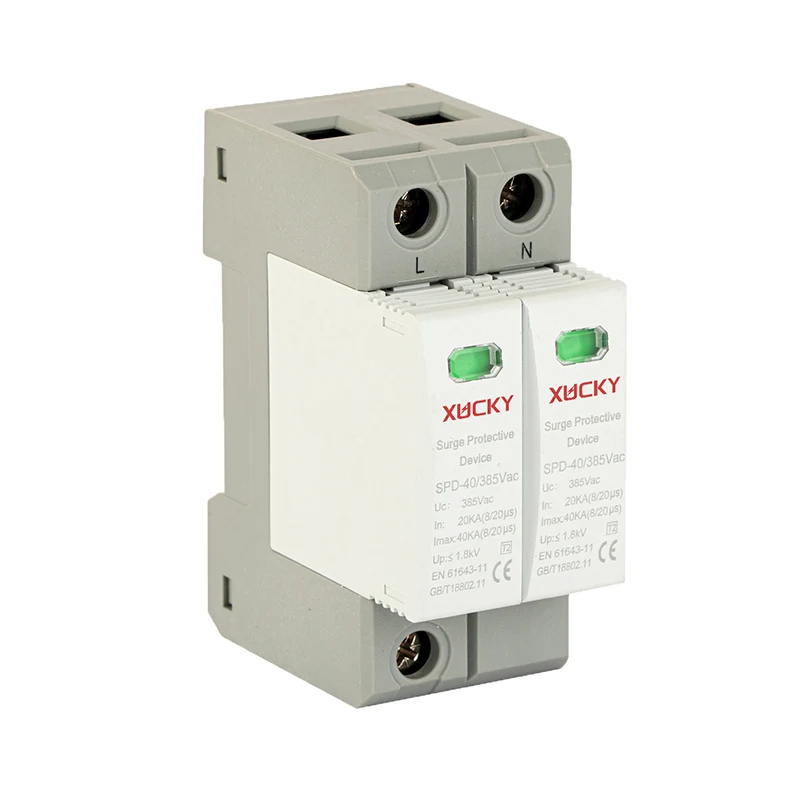

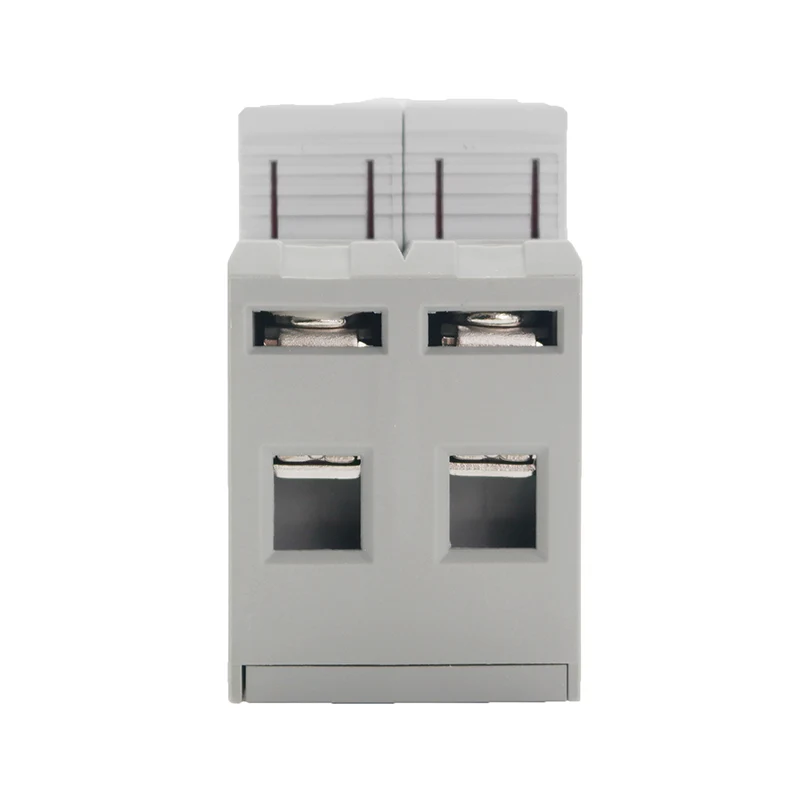

2P

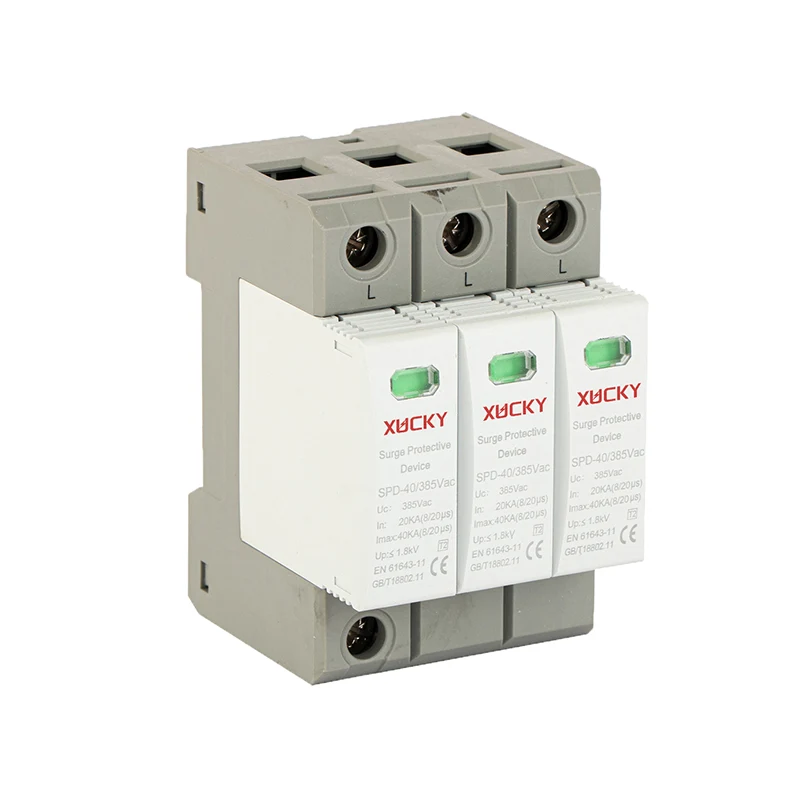

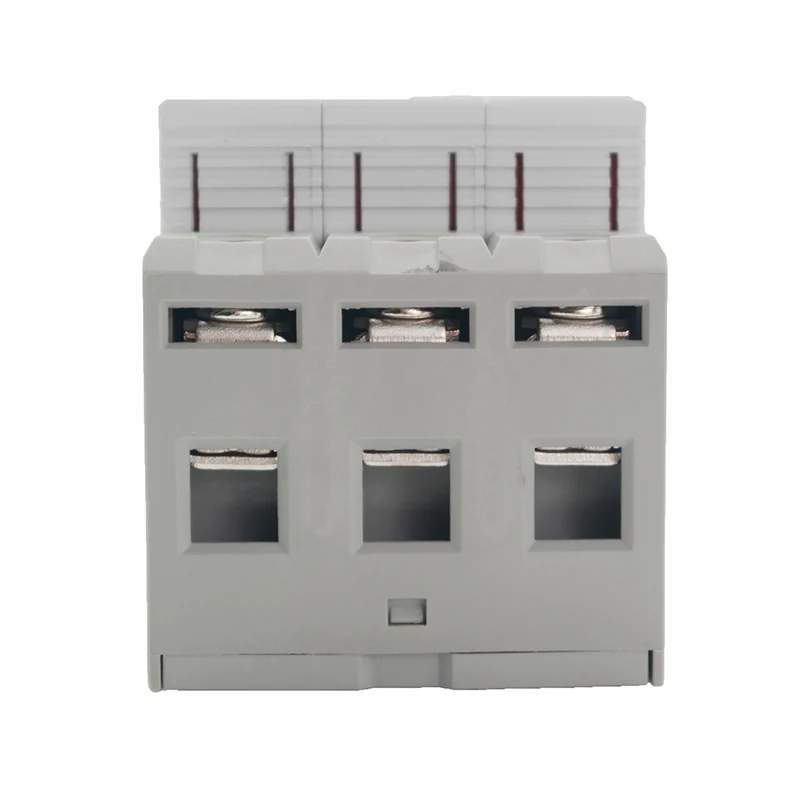

3P

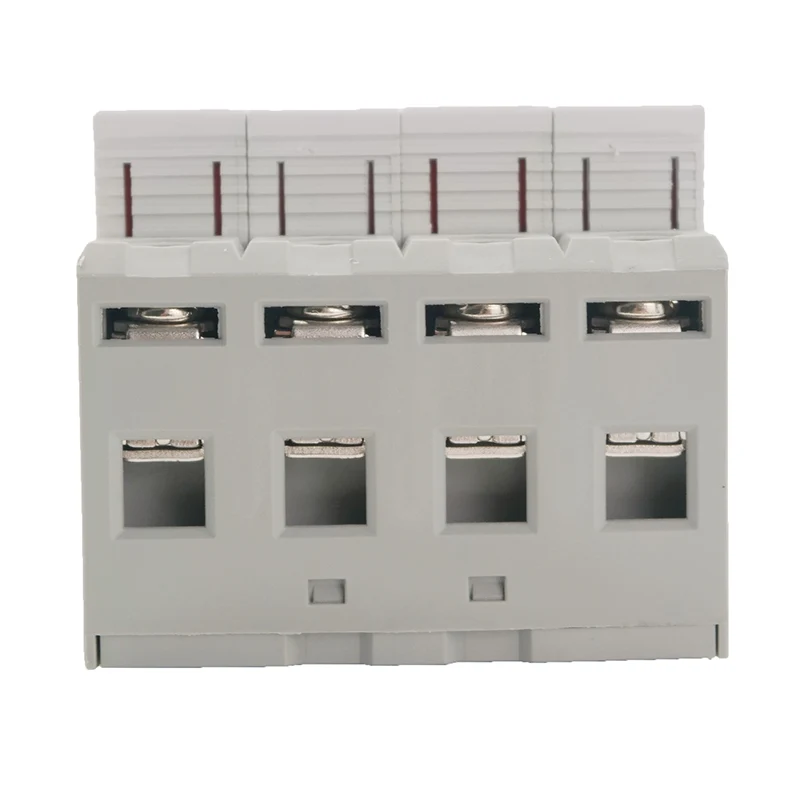

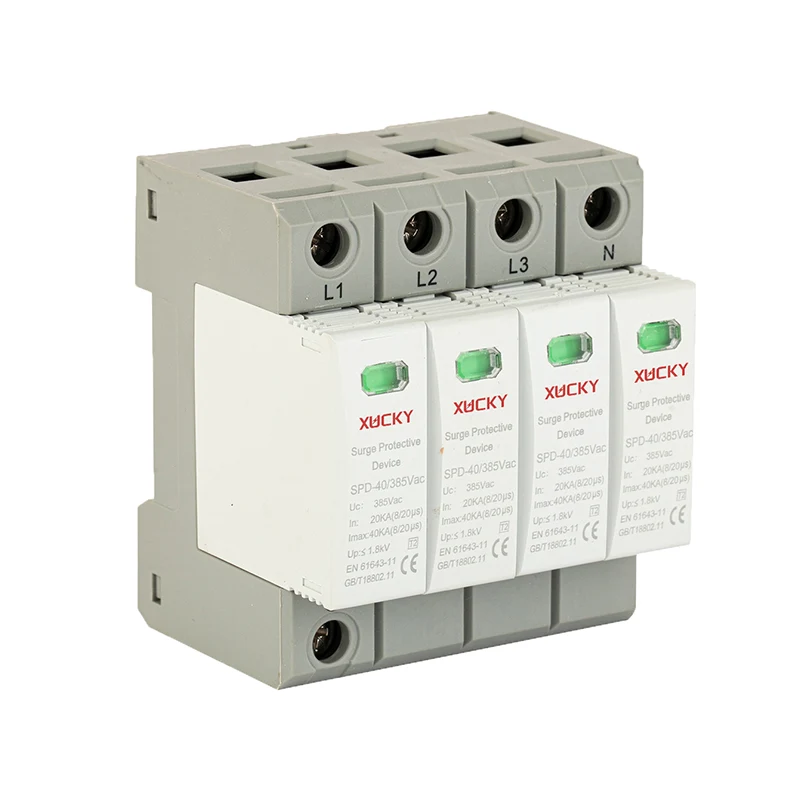

4P
Yıldırımın yıkıcı gücü büyüktür, anahtarlama güç kaynağı (paratoner) dışındaki yıldırım yeterli değildir, yıldırım dalgası doğrudan veya dolaylı olarak (elektromanyetik indüksiyon yoluyla) tüm elektrik yollarını ve metal kanalları (güç hattı ve sinyal hattı gibi) istila edecektir. anten ve metal boru vb.). Ortaya çıkan aşırı gerilim ve yıldırım dalgalanma gerilimi, şebeke sistemine, elektrikli ekipmanlara, elektronik bilgilere, hafif hasarlı hatlara, cihaza ağır hasara, sistemin felce uğramasına, hesaplanamaz kayıplara neden olur. Yıldırım akımı elektrikte hızla değişir.
