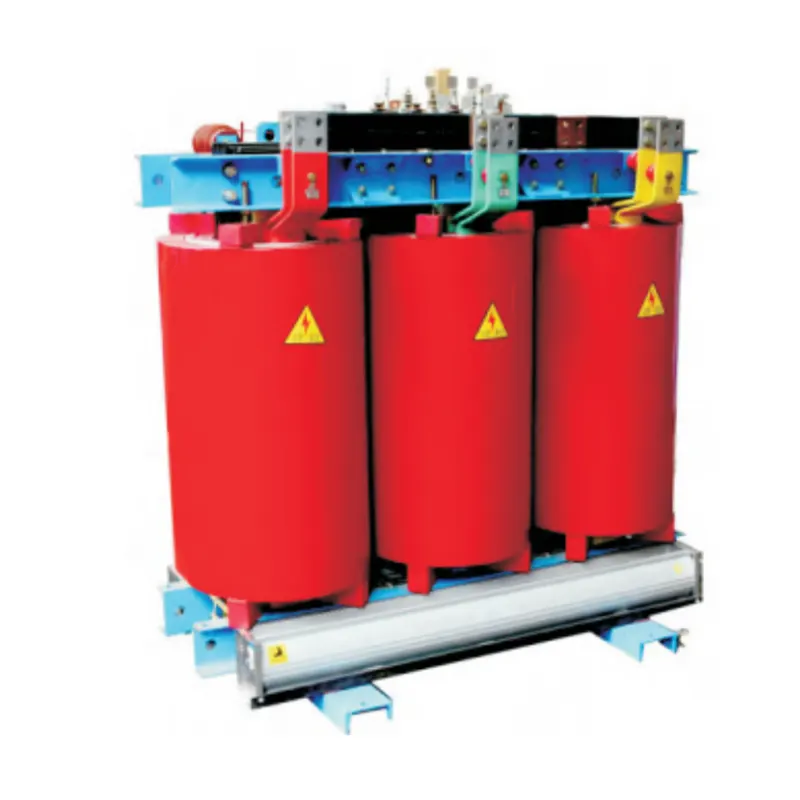

SCB10 Kuru Tip Güç Transformatörleri

Çin'de profesyonel bir transformatör üreticisi ve tedarikçisi olarak XUCKY, size yüksek kaliteli SCB10 kuru tip güç transformatörleri sunmak istiyor. Yağlı transformatörlerle karşılaştırıldığında bu tip ürünler güvenlik, yangın performansı ve bakım gereksinimleri açısından özelliklere sahiptir ancak genellikle aynı nominal güçte daha yüksek başlangıç ​​maliyetine ve nispeten büyük ekipman hacmine sahiptir.

Temel Bileşenler ve Yapı

Manyetik çekirdek: Lamine edilmiş yüksek dereceli soğuk haddelenmiş silikon çelik sacdan yapılmış, tek bir tabakanın kalınlığı genellikle 0,23 mm ile 0,3 mm arasındadır, bu da girdap akımı kaybını ve histerezis kaybını etkili bir şekilde azaltabilir. Çekirdek, yapısal stabilite ve düşük çalışma gürültüsü sağlamak için kademeli bağlantılarla birleştirilir ve manyetik olmayan malzemelerle sabitlenir.

Sargılar: Sargılar, fiberglas, Nomex veya epoksi gibi yalıtım malzemeleriyle işlenmiş bakır veya alüminyum iletkenlerden yapılır. Yapı tasarımı, folyo sargının daha iyi kısa devre toleransına ve ısı dağıtma performansına sahip olduğu katmanlı, folyo ve eşmerkezli sargıyı içerir.

Yalıtım sistemleri: Sınıf B (130°C), Sınıf F (155°C), Sınıf H (180°C) ve Sınıf C gibi ortak kategoriler dahil olmak üzere IEC 60076-11'deki sıcaklık artış sınırlarına göre sınıflandırılmıştır. Epoksi reçine döküm işlemi, iyi mekanik özellikler ve kimyasal korozyon direnci sağlayabilen orta gerilim transformatörlerinin üretiminde yaygın olarak kullanılmaktadır.

Soğutma sistemi: Düşük güçlü transformatörlerde standart olarak doğal hava soğutması (AN) kullanılmaktadır. Daha yüksek değere sahip transformatörler için, fan çalışmasıyla birlikte çıkış kapasitesini yaklaşık %30 ila %50 oranında artırabilen bir basınçlı hava soğutma (AF) sistemi kullanılabilir. Bazı transformatör tasarımları ayrıca sargılar ve çekirdek etrafındaki hava akışını optimize etmek için radyatörleri veya havalandırma kanalı sistemlerini de entegre eder.

Aksesuarlar: Temiz iç ortamlar için açık çerçeve yapısından, tozlu veya dış ortamlar için IP23 veya IP54 korumalı kapalı muhafazalara kadar çok çeşitli muhafaza seçenekleri sunuyoruz. Bu muhafazalar, yabancı maddelerin girişini etkili bir şekilde engellerken ve canlı parçalarla kazara teması önlerken yeterli havalandırma sağlar.

Çalışma Prensibi

Kuru tip güç transformatörleri elektromanyetik indüksiyon prensibi ile çalışır. Birincil sargıdan alternatif akım geçtiğinde, ikincil sargıdan geçen demir çekirdekte alternatif manyetik akı üretilir ve böylece ikincil sargıda elektromotor kuvveti indüklenir. Primer ve sekonder sargıların sarım oranları ayarlanarak voltaj artırılıp azaltılabilir, elektrik enerjisinin iletimi ve dönüşümü tamamlanabilir. Enerji transfer sürecinin tamamı, sıvı soğutma veya yalıtım ortamı olmadan, katı yalıtım ortamından oluşan kuru bir ortamda gerçekleştirilir.

Temel Avantajlar

Güvenlik: Yanıcı sıvı yalıtım yağı içermez, yangın ve çevresel tehlike riskini temel olarak ortadan kaldırır, yüksek binaların, hastanelerin, veri merkezlerinin ve diğer yerlerin katı güvenlik standartlarını karşılar.

Düşük bakım: Yalıtım yağının izlenmesine ve arıtılmasına gerek yoktur, yağ kalitesi testi (çözünmüş gaz analizi gibi) gibi düzenli bakımlara gerek yoktur, gizli yağ sızıntısı tehlikesi yoktur ve kullanım ömrü boyunca düşük kapsamlı maliyete sahiptir.

Çevre dostu: LEED, BREEAM ve diğer yeşil bina değerlendirme standartlarına uygun olarak toprağı veya suyu kirleten yağ sızıntısı riski yoktur.

Esnek kurulum: SCB 10 kuru tip dağıtım transformatörleri, iç mekan ve kapalı alan kurulumuna uygundur ve ilgili yalıtım sınıfı altında geniş bir sıcaklık aralığında (-30°C ila +50°C) çalışmaya uyum sağlayabilir. Düşük gürültülü çalışma: Çekirdek sıkıştırma ve sarma yapısı tasarımının optimize edilmesiyle çalışma gürültüsü genellikle 45 - 65 dB'dir (1 metre mesafe), ofis binaları, yerleşim alanları ve diğer gürültüye duyarlı ortamlar için uygundur.

Uygulamalar

Ticari binalar: Alışveriş merkezleri, oteller, havalimanları ve diğer yerler için güvenlik ve alan kullanımını dikkate alan dağıtım sistemleri.

Endüstriyel alan: Yerel güç dönüşümü ve motor tahrikli güç kaynağı için üretim tesisleri, rafineriler, madenler vb.

Yenilenebilir enerji: Reçine yalıtımlı kuru tip transformatörümüz, güneş enerjisi istasyonlarında ve rüzgar santrallerinde, şebeke erişimine veya yerel tüketime uyum sağlamak amacıyla voltaj yükselmesi ve düşmesini sağlamak için kullanılabilir.

Veri merkezi: BT ekipmanı için yüksek verimlilik ve düşük harmonik bozulma ile istikrarlı güç sağlar.

Kentsel altyapı: Metro, hastaneler, yüksek binalar ve sıkı yangın güvenliği gereksinimleri olan diğer yerler, yağlı transformatörlerin yerini alıyor.

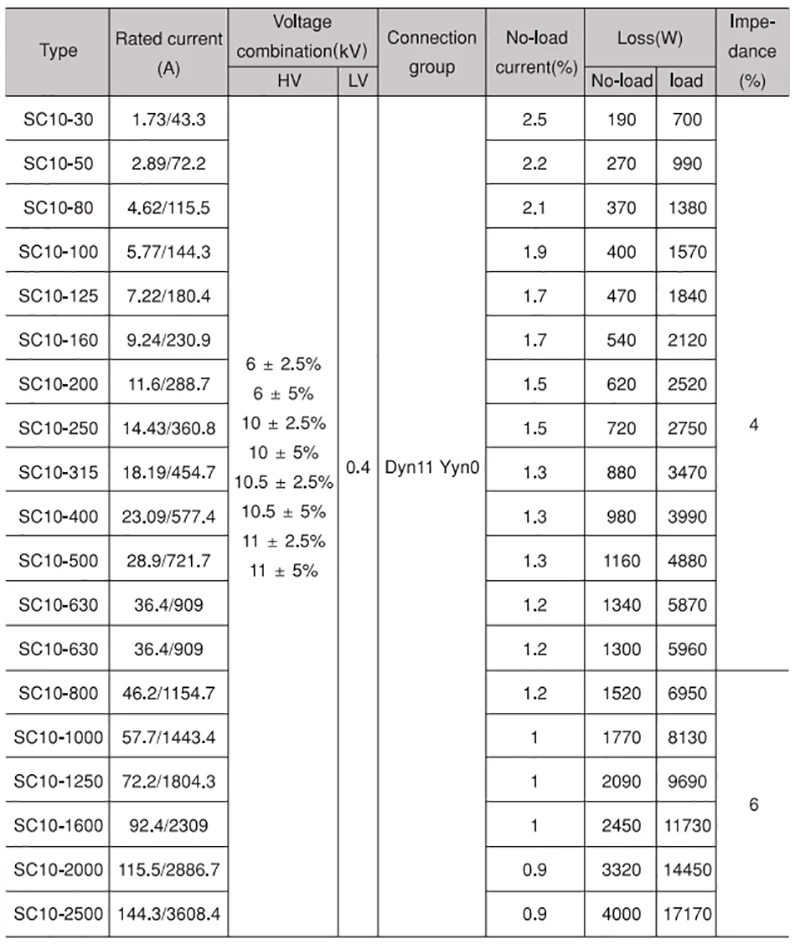

Teknik Özellikler

Bakım ve İzleme

Periyodik muayene: Yalıtım durumunun, bağlantı noktalarının sıkılığının ve toz birikiminin görsel muayenesini içerir; Sıcaklık artış testi her yıl yük altında yapılacaktır.

Sıcaklık izleme: Sıcaklıkların yalıtım sınıfı sınırlarını aşmamasını sağlamak için dahili PT100 sensörleri veya kızılötesi kameralar aracılığıyla sargı ve çekirdek sıcak noktalarının sürekli izlenmesi.

Kısmi deşarj tespiti: Yalıtım sistemi durumunu değerlendirmek için orta ve yüksek gerilim (>10kV) transformatörlerin çevrimiçi veya çevrimdışı kısmi deşarj ölçümü.

Temizlik ve bakım: Isı dağıtım kanallarını ve yüzeylerini temizlemek ve düzgün havalandırmayı sağlamak için basınçlı hava veya vakumlu temizleme kullanmak; Yalıtım parçalarını doğrudan temizlemek için su veya kimyasal çözücüler kullanmaktan kaçının. Ömür yönetimi: Normal bakım koşulları altında beklenen hizmet ömrü 25 - 30 yıldır; Dielektrik dayanımını değerlendirmek için her 3 ila 5 yılda bir yalıtım direnci testi yapılması önerilir.

Yükselen Trendler

Çevre dostu malzemeler: Ürün yaşam döngüsünün çevre üzerindeki etkisini azaltmak için biyo bazlı epoksi reçine ve geri dönüştürülebilir çekirdek malzemeleri kullanılmıştır.

Akıllı izleme: Entegre IoT sensörleri, sıcaklık, nem, kısmi deşarj ve titreşim verilerinin gerçek zamanlı toplanmasını ve analizini sağlar ve bulut platformlarına dayalı öngörücü bakımı destekler.

Verimli tasarım: Manyetik devre yapısını ve sargı malzemelerini (amorf alaşımlı çekirdek gibi) optimize ederek, AB ekolojik tasarımı ve ABD Enerji Bakanlığı Tier 2 enerji verimliliği standartlarına uygun olarak daha yüksek enerji verimliliği elde edin.

Kompakt yapı: Kentsel alan kısıtlamalarına uyum sağlamak için ekipmanın boyutunu küçültürken güç yoğunluğunu sağlarken dolaylı sıvı soğutma ve diğer gelişmiş ısı dağıtma teknolojisinin uygulanması.

Modüler tasarım: Modüler sarma ve çekirdek yapısı, taşınması, kurulumu ve müteakip genişletme dönüşümü kolaydır.

Standartlar ve Uyumluluk

Uluslararası standartlar: IEC 60076-11 (kuru tip transformatörler için genel standart), IEEE C57.12.01 (kuru tip dağıtım transformatörleri)

Güvenlik Kodu: Kuzey Amerika kurulumları için IEC 61140 (Elektrik Çarpmasına Karşı Koruma), NFPA 70 (NEC) Madde 450

Çevresel gereksinimler: RoHS uyumluluğu ve REACH kimyasal kayıt düzenlemeleri.

Endüstriler güvenliğe, sürdürülebilirliğe ve güvenilirliğe öncelik verdikçe kuru tip güç transformatörleri benimsenmeye devam ediyor. Teknik ilerlemeleri, sıkı düzenleyici gerekliliklerle birleştiğinde, onları özellikle kentsel ve çevreye duyarlı ortamlarda modern elektrik altyapısının temel taşı olarak konumlandırıyor.
