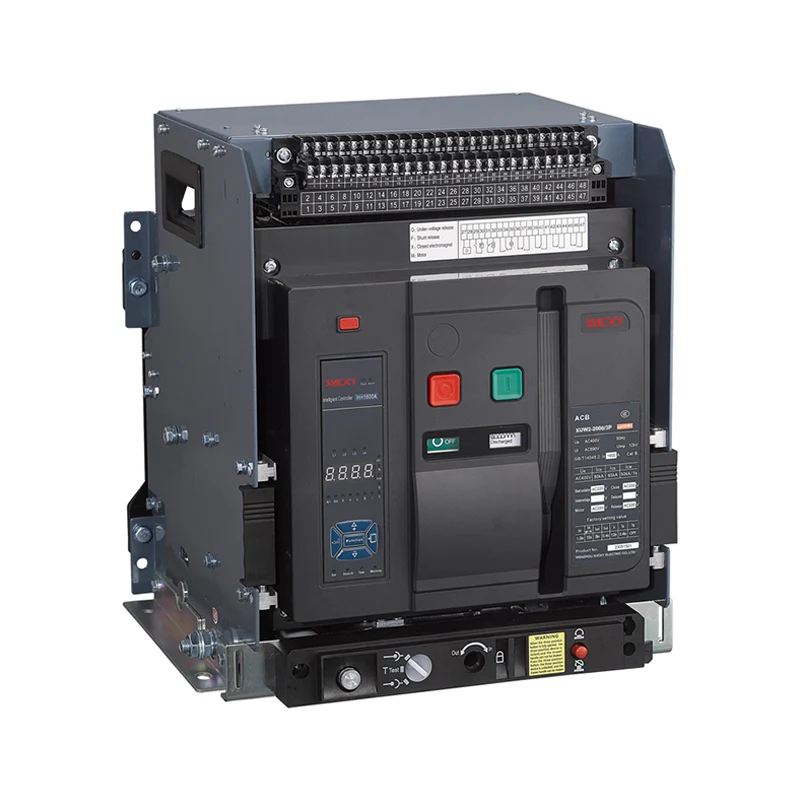

XUCKY ElektrikXUW1 Havalı Devre KesiciYoğun endüstriyel ve ticari ortamlarda elektriksel yangın önlemenin kritik bir konu haline geldiği modern güç güvenliği planlamasında giderek daha fazla referans alınmaktadır. Üretim katları, dağıtım merkezleri ve yüksek binalar gibi tesislerde elektrik arızaları hızlı bir şekilde artabilir, bu da riski ve kesinti süresini azaltmak için hızlı izolasyon ve sistem stabilitesini zorunlu hale getirir.
Yalnızca ekipman yapısına odaklanmak yerine, gerçek elektriksel anormallikler meydana geldiğinde koruma sistemlerinin nasıl davrandığını anlamak daha anlamlı olacaktır. Açık Devre Kesici, arıza tespit mantığını, hızlı kesinti yeteneğini ve elektriksel bozulmanın türüne ve ciddiyetine bağlı olarak farklı tepki veren katmanlı koruma ayarlarını birleştirerek bu operasyonel gerçeklik etrafında tasarlanmıştır.
Elektrik yangınları nadiren tek bir dramatik arızadan kaynaklanır. Genellikle devrelerdeki kademeli stresten veya zamanla biriken fark edilmeyen anormalliklerden kaynaklanırlar.
Orta ve büyük ölçekli güç dağıtım sistemlerinin çoğunda aşağıdaki koşullar en sık katkıda bulunan faktörlerdir:
- Aşırı eş zamanlı ekipman kullanımından kaynaklanan aşırı yük
- Yalıtım arızası veya kablo arızası nedeniyle kısa devre
- İstenmeyen akım yolları oluşturan topraklama hataları
- Kontrol kararlılığını etkileyen düşük gerilim koşulları
- Lokal ısı üreten gevşek bağlantılar
Bu koşulların her biri ısı oluşumuna neden olabilir ve koruma tepkisi geciktiğinde yalıtımın tutuşması riski önemli ölçüde artar.
Bu bağlamda hızlı ve seçici bağlantı kesme, isteğe bağlı bir işlevden ziyade temel bir gereklilik haline gelir.
XUW1 Açık Tip Devre Kesici, çok katmanlı bir algılama ve kesme sistemi etrafında yapılandırılmıştır. Tek bir sabit şekilde tepki vermek yerine koruma davranışını akım türüne, büyüklüğüne ve süresine göre ayarlar.
Koruma sistemi genel olarak şunları içerir:
- Sürekli aşırı yükler için uzun gecikmeli koruma
- Ara arızalar için kısa gecikme koruması
- Şiddetli kısa devrelere anında tepki
- Sızıntıya bağlı riskler için toprak hatası tespiti
Bu aşamalar birlikte çalışarak küçük dalgalanmaların gereksiz kapanmalara yol açmamasını, ciddi arızaların ise anında izole edilmesini sağlar.
Modern dağıtım ağları genellikle cihazlar arasında iletişime ihtiyaç duyar. Kesici, operatörlerin yük özelliklerine göre koruma eşiklerini tanımlamasına olanak tanıyan ayarlanabilir ayarları ve izleme işlevlerini destekler. Bu uyarlanabilirlik, hastaneler, veri merkezleri ve üretim hatları gibi kritik ortamlarda sürekliliğin korunmasına yardımcı olur.
Bu aşamada, Havalı Devre Kesicinin rolü, özellikle yalnızca etkilenen bölümü izole etmek için birden fazla kesici arasında seçici koordinasyonun gerekli olduğu sistemlerde daha belirgin hale gelir.
Korumanın gerçek dünya güvenliğine nasıl dönüştüğünü anlamak için tepki davranışını pratik sonuçlara bölmek yararlı olacaktır.
| Elektrik Arıza Tipi | Tespit Yöntemi | Kesici Tepkisi | Güvenlik Sonucu |
| Aşırı yük | Akım zamanla nominal eşiği aşıyor | Uzun gecikmeli yolculuk | Kabloların aşırı ısınmasını önler |
| Kısa devre | Ani yüksek akım yükselmesi | Anında yolculuk | Ark ve yangın tutuşma riskini durdurur |
| Toprak Arızası | Kaçak akım tespiti | Kontrollü bağlantı kesme | Şok ve yangın tehlikesini azaltır |
| Düşük gerilim | Gerilim düşüşü izleme | Tetiklenen sürüm | Ekipman stabilitesini korur |
Bu katmanlı yanıt yapısı, herkese uyan tek bir kapatma yerine, farklı hata türlerinin uygun zamanlamayla ele alınmasını sağlar.
Modern altyapıda elektrik dağıtımı tek bir oda veya sistemle sınırlı değildir. Bunun yerine birden fazla katı, entegre otomasyon sistemlerini ve sürekli çalışan ekipmanları kapsar.
Yüksek binalarda güç, yükselticiler aracılığıyla dikey olarak dağıtılır. Bir bölümdeki bir arıza, hızlı bir şekilde izole edilmediği takdirde potansiyel olarak birden fazla katı etkileyebilir. Havalı Devre Kesici gibi bir cihaz, arızaların lokalizasyonuna yardımcı olarak yaygın kesinti veya ardışık arıza riskini azaltır.
Üretim ortamlarında ani kapanmalar, elektrik arızaları kadar aksatıcı olabilir. Bu nedenle koruma sistemlerinin hem hızlı hem de seçici olması beklenmektedir. Bu denge, güvenliğe öncelik verirken operasyonel sürekliliği korumak için de gereklidir.
Koruma eğrilerinde ince ayar yapma yeteneği, mühendislerin kesici davranışını sabit varsayımlara dayanmak yerine gerçek yük profilleriyle eşleştirmesine olanak tanır.
Elektrikli koruma ekipmanı hem normal hem de aşırı koşullar altında tutarlı bir şekilde çalışmalıdır. Bu nedenle tasarım doğrulaması genellikle IEC 60947-2 ve GB 14048.2 gibi uluslararası kabul görmüş standartlara göre yapılır.
Test süreci genel olarak şunları içerir:
- Sürekli yük altında termal dayanıklılık testi
- Kısa devre kesinti performansı doğrulaması
- Mekanik dayanıklılık bisiklet testleri
- Sıcaklık ve nem değişimi altında çevresel adaptasyon kontrolleri
- Yalıtım ve dielektrik dayanım değerlendirmesi
Bu testler, yüksek nem veya yüksek rakımlı kurulumlar gibi çevresel koşullar değiştiğinde bile performansın istikrarlı kalmasını sağlar.
XUW1 Havalı Devre Kesiciözellikle yüksek akım aralıklarına sahip 660V–690V sistemlere kadar çalışan dağıtım ağları için bu gereksinimler göz önünde bulundurularak tasarlanmıştır.
Elektrik sistemleri kontrollü laboratuvar koşullarında kurulmamaktadır. Sıcaklık, toza maruz kalma ve nem düzeyleri açısından büyük farklılıklar gösteren ortamlarda çalışmalıdırlar.
Tipik operasyonel parametreler şunları içerir:
- Ortam sıcaklığı aralığı -5°C ila +40°C
- 2000 metreye kadar yükseklik
- Yoğuşmasız koşullar altında %90'a kadar bağıl nem
- Endüstriyel ortamlara uygun koruma seviyesi
- Sabit veya çekmece tipi konfigürasyonlarda kurulum esnekliği
Bu parametreler, ister kentsel altyapıda ister uzak sanayi bölgelerinde olsun, konum farklılıklarına bakılmaksızın koruma davranışının tutarlı kalmasını sağlar.
Ayrıca iletişime hazır arayüzler, otomatik izleme sistemlerine entegrasyona olanak tanıyarak modern elektrik şebekeleri için merkezi kontrol stratejilerini destekler.
Pratik davranışı daha iyi anlamak için dağıtım kabinindeki basitleştirilmiş bir senaryoyu düşünün:
- Bir motor yükü kademeli olarak nominal akımın üzerine çıkar
- Kesici sürekli aşırı yük durumunu tespit eder
- Uzun gecikmeli koruma zamanlama döngüsünü başlatır
- Yük devam ederse kontrollü açma gerçekleştirilir
- Seçici koordinasyon nedeniyle yakındaki devreler etkilenmeden kalır
Kısa devre içeren başka bir senaryoda:
- Ani akım dalgalanması tespit edildi
- Anlık koruma milisaniyeler içinde tetiklenir
- Sürekli ısı oluşmadan önce ark oluşumu kesilir
- Güç yalnızca etkilenen şubeye izole edilmiştir
Bu yanıt modelleri, katmanlı koruma mantığının, elektriksel yangının tırmanma olasılığını nasıl azalttığını göstermektedir.
Elektrik altyapısı daha otomatik hale geldikçe koruma cihazları artık bağımsız bileşenler olmaktan çıkıyor. Artık izleme sistemleri, uzaktan kontrol platformları ve kestirimci bakım araçlarıyla etkileşime giriyorlar.
Açık Devre Kesici, iletişim yeteneği ve yapılandırılabilir koruma parametreleri sunarak bu geçişi destekler. Bu, sistem tasarımcılarının elektriksel koruma davranışını statik tasarım varsayımları yerine gerçek zamanlı operasyonel verilerle uyumlu hale getirmesine olanak tanır.
Karmaşık güç ağlarında elektriksel yangının önlenmesi, büyük ölçüde arızaların ne kadar hızlı ve doğru bir şekilde tanımlanıp izole edildiğine bağlıdır. Katmanlı koruma mantığı, uyarlanabilir yapılandırma ve standartlaştırılmış test uyumluluğu sayesindeXUW1 Havalı Devre Kesicizorlu ortamlarda dağıtım güvenliğinin korunmasında yapılandırılmış bir rol oynar. XUCKY Electric'in daha geniş mühendislik yaklaşımı kapsamında, hem endüstriyel hem de yüksek katlı uygulamalardaki modern elektriksel risk koşullarına pratik bir yanıtı temsil etmektedir.
