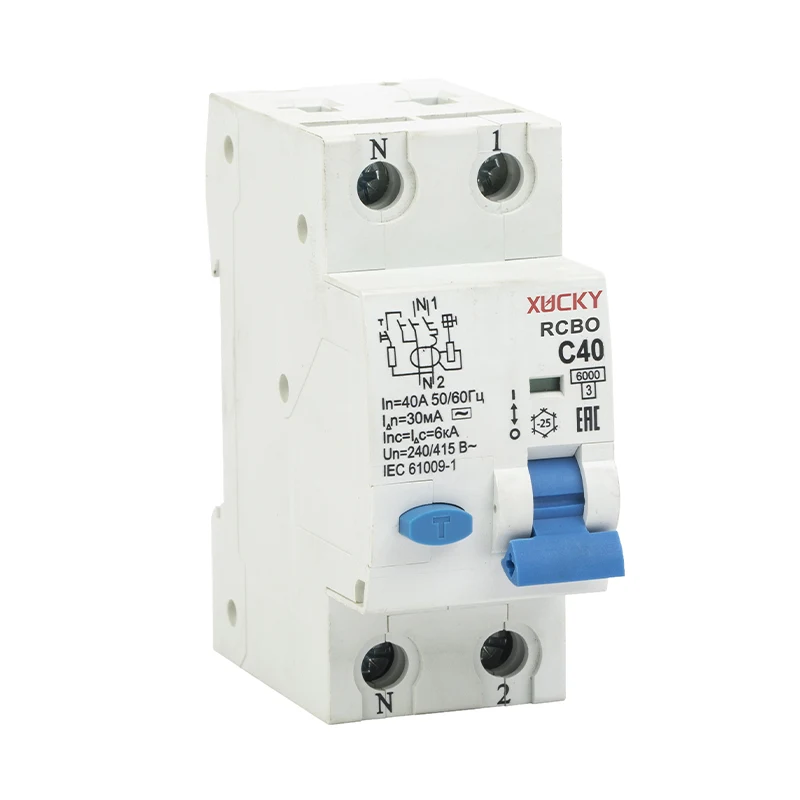

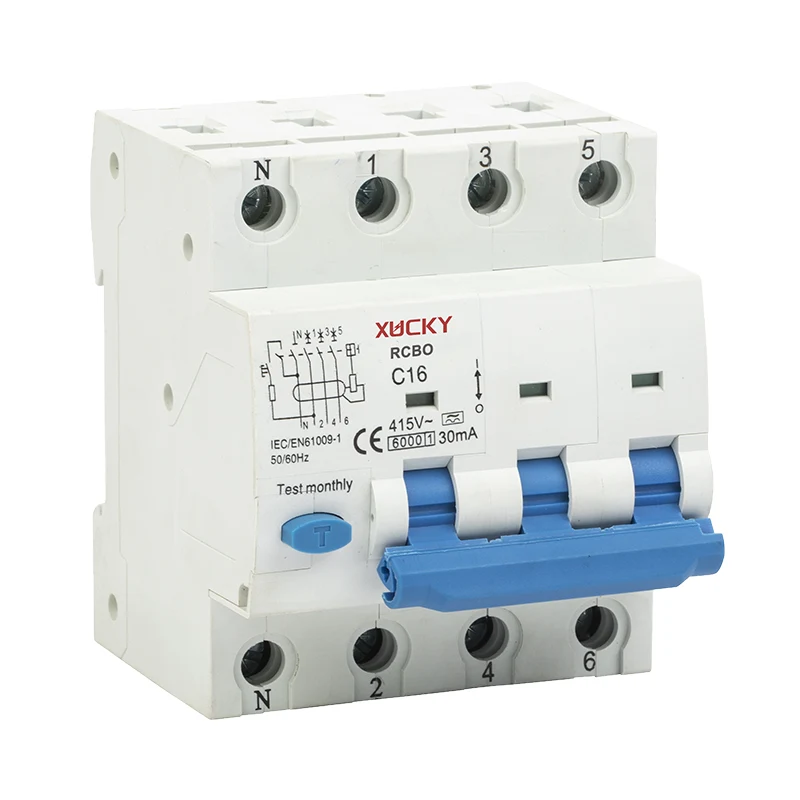

RCBO C65

Xucky’nin yüksek kaliteli RCBO C65 6KA Tip A 1P+N & 3P+N RCBO (integral aşırı akım korumalı artık akım çalıştırılan devre kesici), aşırı akım ve toprak arıza akımlarına karşı tam bir koruma için mükemmel bir çözümdür. İki modül genişliğinde (36mm) ve dört modül genişliğinde (72mm) seri, herhangi bir zamanda ve herhangi bir durumda, insanların, tesislerin ve ilgili ekipmanların güvenliğini sağlar.

Talep Gönder

Ürün Açıklaması

RCBO C65

Ürün avantajları

● İleri ve ters kablolamaya Xucky Yüksek Kaliteli RCBO C65 tarafından izin verilir;

● Üst ve alt, 16 mm2'ye kadar kesitli bir bara ve 25 mm2'ye kadar kesitli tellere bağlanabilir;

● Sızıntı göstergesi (küçük pencerenin içindeki mavi/kırmızı işaret), ürün hatalarının kaynağını kontrol etmeyi kolaylaştırır ve bakım süresini azaltır;

● Gelişmiş Güvenlik Özellikleri: Bu RCBO C65, yerli, ticari ve konut uygulamalarında devrelerin güvenli ve güvenilir bir şekilde çalışmasını sağlamak için aşırı yük ve kısa devre koruması sağlar.

● Yüksek kaliteli yapı: Yüksek kaliteli malzemeler ve inşaatla, bu minyatür devre kesici RCBO C65, talepkar kullanıcıların beklentilerini karşılayan güvenilir performans ve dayanıklılık sağlar.

● Çok yönlü tasarım: Hava anahtarı hem yerli hem de ticari kullanım için tasarlanmıştır, bu da yüksek trafik alanları veya yüksek elektrik talebi olan alanlar da dahil olmak üzere çok çeşitli elektrik uygulamaları için çok yönlü bir çözüm haline getirir.

Başvuru

Standart: EN/IEC 61009 -1'e onaylama

Kırılma kapasitesi: 6ka

Koruma: Toprak hatası, aşırı akım ve kısa devre

Akım derecelendirildi. İçinde: 3,6,10,16,20, 25,32, 40a

Çalışma. İ △ n: 10.30. 100. 300mA

Karakteristik: B.C

Nominal Kalan Akım Çalışan Yapım ve Kırılma Kapasitesi I △ M: 500A

Nominal kalıntı çalışmayan akım l △ no: 0.5i △ n

Nominal Dürtü dayanıklı voltaj UIMP: 4000V

Kutup sayısı: 1p+n, 3p+n

Nominal Voltaj: 230VAC

Koruma derecesi: -25 ℃ ~+40 ℃

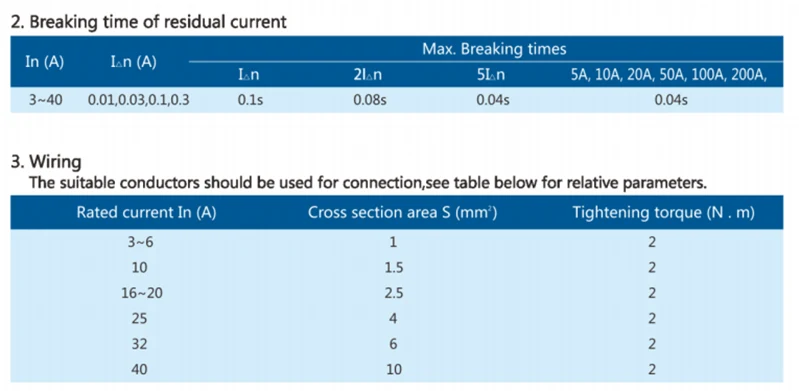

Kalıntı Akım KAPALI -Time≤0.1 sn.

Gezi Zemin Hatası Türü: Electro-Magnetik

Aşırı Akım: Termal-manyetik

Koruma Derecesi: IP20

35mm din rayı üzerine monte

Genişlik 2 Modül

Terminal pabuç tipi ve pim türü

Teknik Veri Sayfası

	Tip			2p	4p
	Standartlar			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Sertifika			CB, CE, ROHS
	Menşei ülke			ÇİN
Elektrik Özellikleri	Tür (Dünya Sızıntısının Dalga Formu Algılandı)			Tip A, Tip AC
	Kutup sayısı			1p+n	3P+N
	Değerlendirilmiş Akım	İçinde	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 a	6, 10, 13, 16, 20, 25, 32, 40 a
	Nominal Hassasiyet	IΔn	anne	10, 30, 100, 300 Ma	30, 100, 300 Ma
	Nominal Voltaj	Ue	V	220/230/240 V	380/400/415 V
	Çalışma süresi	A Tipi / Tip AC		Anında
		A Tip [S]		10 ms gecikme
		A Tip [G]		40 ms gecikme
	Yalıtım voltajı	UI	V	500V AC
	Aşırı gerilim kategorisi			III
	Kirlilik derecesi			2
	Devre testinin çalışma voltajı		V	187 - 264 V	230 - 485 V
	Nominal frekans		Hz	50/60 Hz
	Nominal Kırılma Kapasitesi ACC. IEC/EN 61009-1'e	İcn	A	10.000 A
	Nominal Kırılma Kapasitesi ACC. IEC/EN 64947-2 (Sadece kısa devre testine atıfta bulunarak)	YBÜ	A	15.000 A
		İcs	A	7.500 A (%50 YBÜ)
	Nominal kalıntı kırılma kapasitesi Acc. to IEC/EN 61009-1	Itym	A	3000 A
	Nominal dürtü dayanıklı voltaj (1.2/50)	UiMp	KV	4 KV
	IND'de dielektrik test voltajı. Frek. 1 dakika boyunca.		KV	2.5 kV (50/60Hz, 1 dakika.)

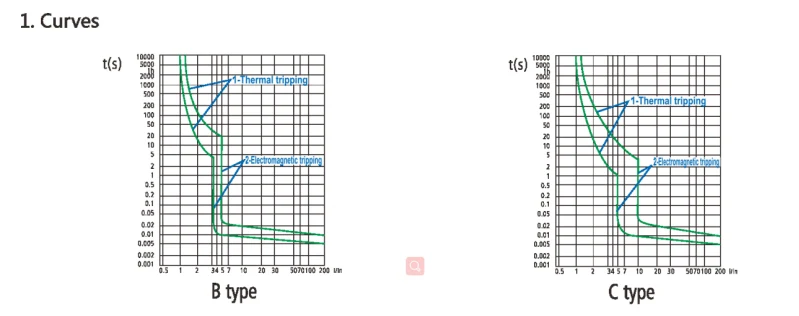

	Termomanyetik Sürüm - Karakteristikler			Özellikler B: 3in - 5in
				Özellikler C: 5in - 10in
	Enerji Sınırlayıcı Sınıf ACC. 61009-1'e			3
	Dalgalanma Akım Direnci (Dalga 8/20)		A	3000 A

Mekanik Özellikler	Konut			Yalıtım grubu I - II, RAL 7035
	Geçiş yapmak			Yalıtım Grubu II, RAL 5017
	Test düğmesi			Yalıtım Grubu II, RAL 2000
	İletişim Konumu Göstergesi			Yeşil / Kırmızı Pencere
	Dünya Arıza Gezisi Göstergesi			Beyaz pencere
	Elektrik Yaşam	Operasyonlar		4000 döngü
	Mekanik Yaşam	Operasyonlar		10000 döngü
	Koruma Derecesi ACC. 60529'a	Konut		İp4x
		Terminaller		İp2x
	Şok Direnci ACC. IEC/EN 60068-2-27			25G - 2 Şok - 13ms
	Titreşim Direnci ACC. IEC/EN 60068-2-6			5… 150… 5 Hz'de 0.1 mm veya 1 g - 20 döngü
	Çevre Koşulları (Nemli Isı) ACC. IEC/EN 60068-2-30		° C/RH	% 55 ° C/90-96 ve 25 ° C/95-100'lük 28 döngü
	Termal elemanın ayarı için referans sıcaklığı		° C	30 ° C
	Ortam sıcaklığı (günlük ortalama ≤ +35 ° C ile)		° C	-25… +40 ° C
	Saklama sıcaklığı		° C	-40… +70 ° C
Kurulum	Terminal tipi			İkiz amaçlı terminal (kaldır / açık ağızlı)
	Kablolar için terminal boyutu	Alt / Üst	mm²	25/35 mm²
	Pin Busbar için Terminal Boyutu	Alt / Üst	mm²	10/16 mm²
	Fork Bara için Terminal Boyutu	Alt / Üst	mm²	M6 - 10/16 mm²
	Katı /Kıpe Kablolama			1x 1mm² - 35mm² 2 x 1mm² - 16mm² *
	Ferrules olan veya olmayan esnek kablolar			1x 1mm² - 25mm² 2 x 1mm² - 10mm² *
	Sıkma torku	Alt / Üst		2 nm
	Kablonun soyma uzunluğu			10 mm
	Montaj			Biz 60715 (35mm) Montaj klibi yoluyla
	Montaj konumu			Herhangi
	Bağırmak			Üst/Alt Terminaller

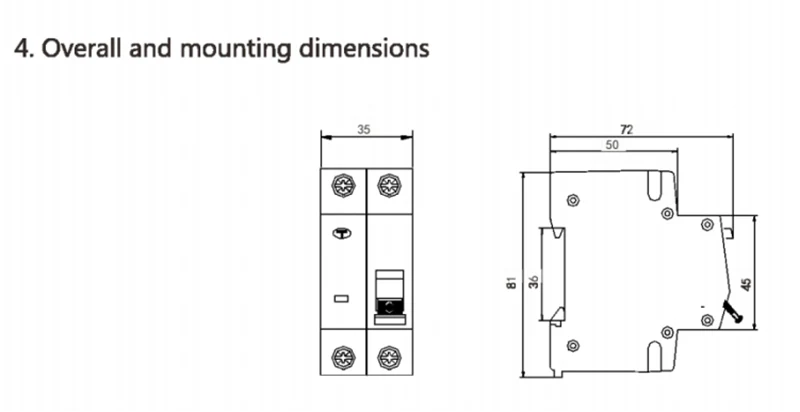

	Boyutlar (H x W x D)		mm	90 x 36 x 72 mm	90 x 72 x 72 mm
	Ağırlık		kilogram	0.19 kg	0.42 kg
Paketleme	Paketleme (Bireysel kutu)	Miktar	parçalar	1	1
		Boyut (hwd)	mm	904080 mm	907881 mm
		Ağırlık	kilogram	0.2 kg	0.43 kg
	Paketleme B (*A) (Orta kutu)	Miktar	parçalar	6	3
		Boyut (hwd)	mm	2559591.2 mm	2429889 mm
		Ağırlık	kilogram	1.3 kg	1.3 kg
	Paketleme C (*B) (Usta Karton)	Miktar	parçalar	60	30
		Boyut (hwd)	mm	510275200 mm	520255200 mm
		Ağırlık	kilogram	14.5 kg	14.5 kg
İle kombinasyon Yardımcı öğeler	Yardımcı temas			Ve (yys)	Ve (yys)
	Alarm Kişisi			Ve (yys)	Ve (yys)
	Şönt gezisi			Ve (yys)	Ve (yys)
	Alt takma için yardımcı temas			Ve (yys)	Ve (yys)
	Yetersizlik			Ve (yys)	Ve (yys)
	Aşırı gerilim			Ve (yys)	Ve (yys)
	Motor işletim cihazı			Ve (yys)	Ve (yys)
