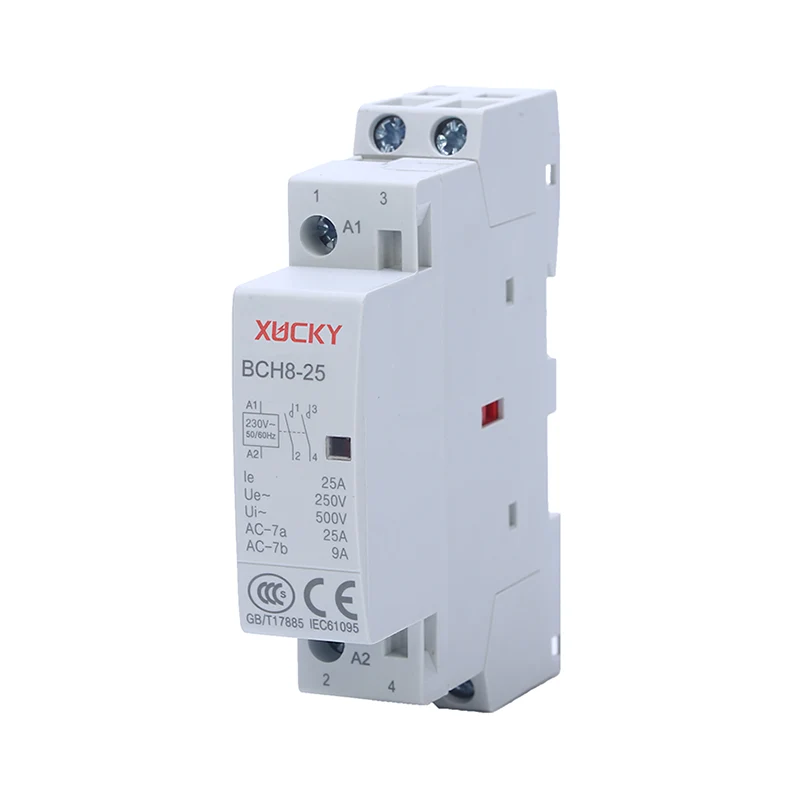

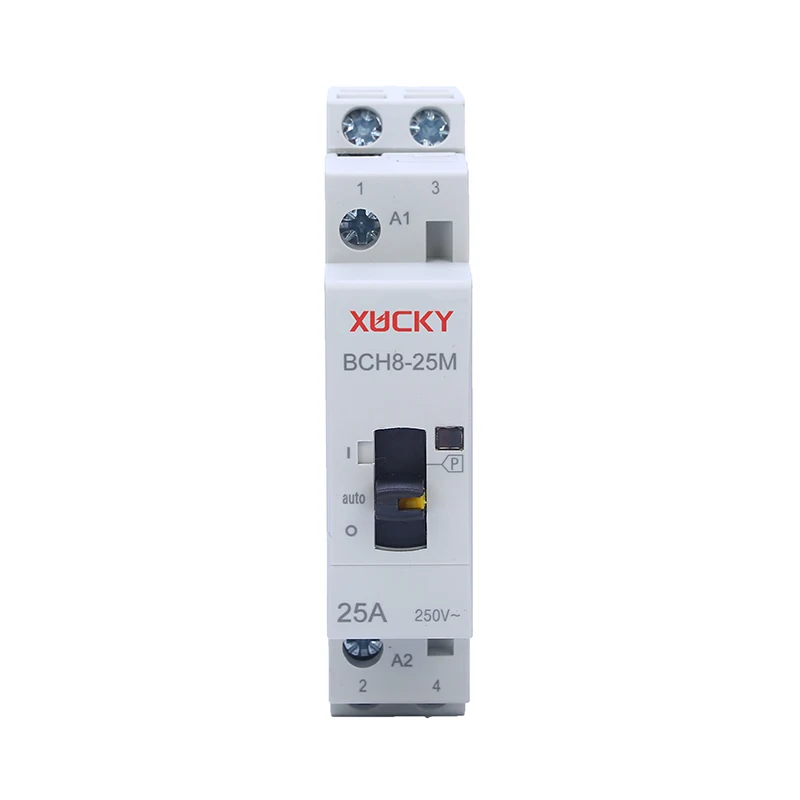

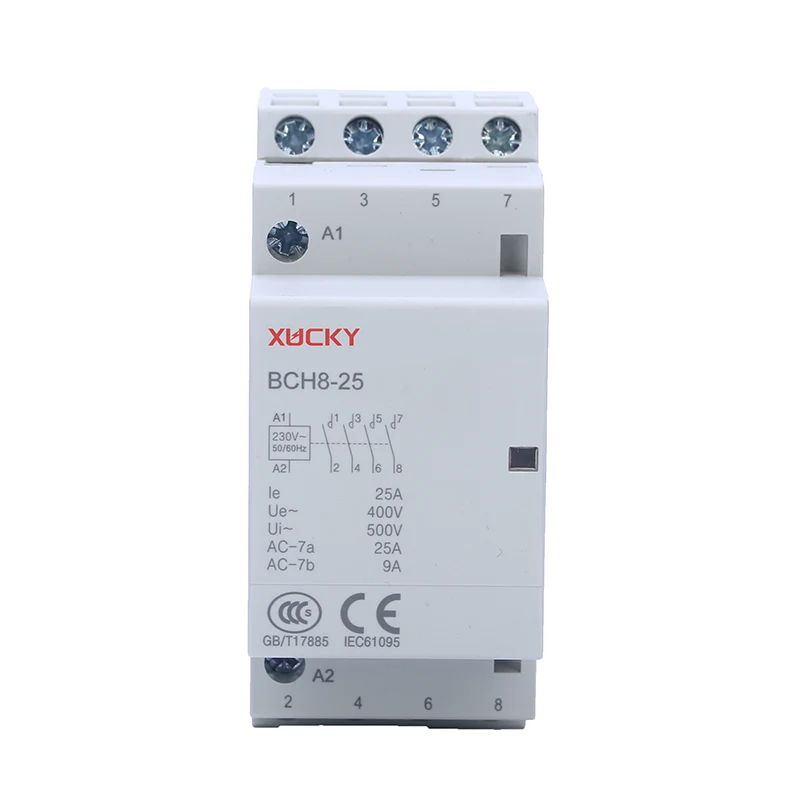

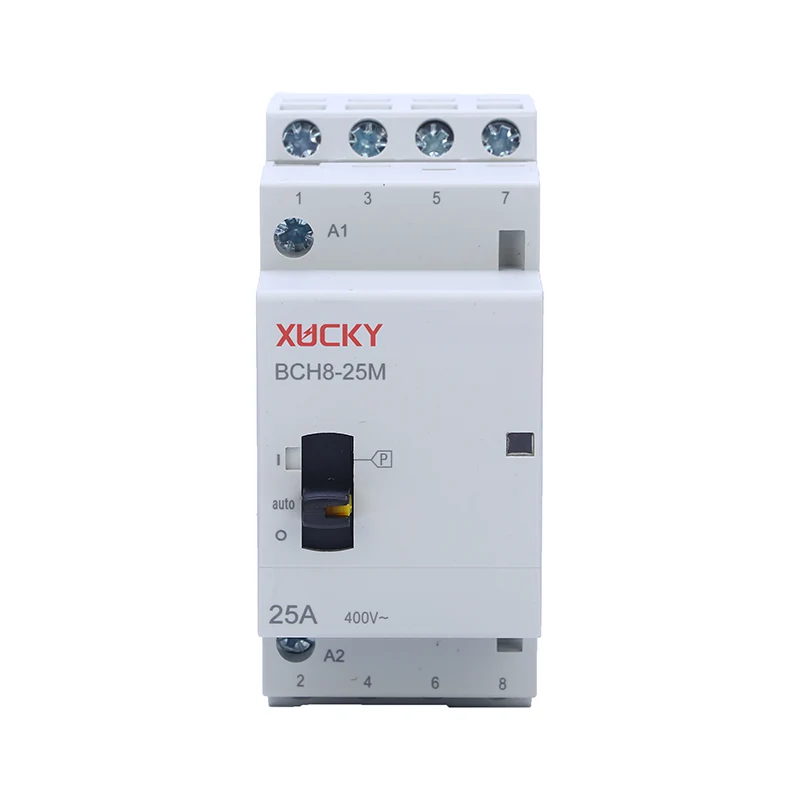

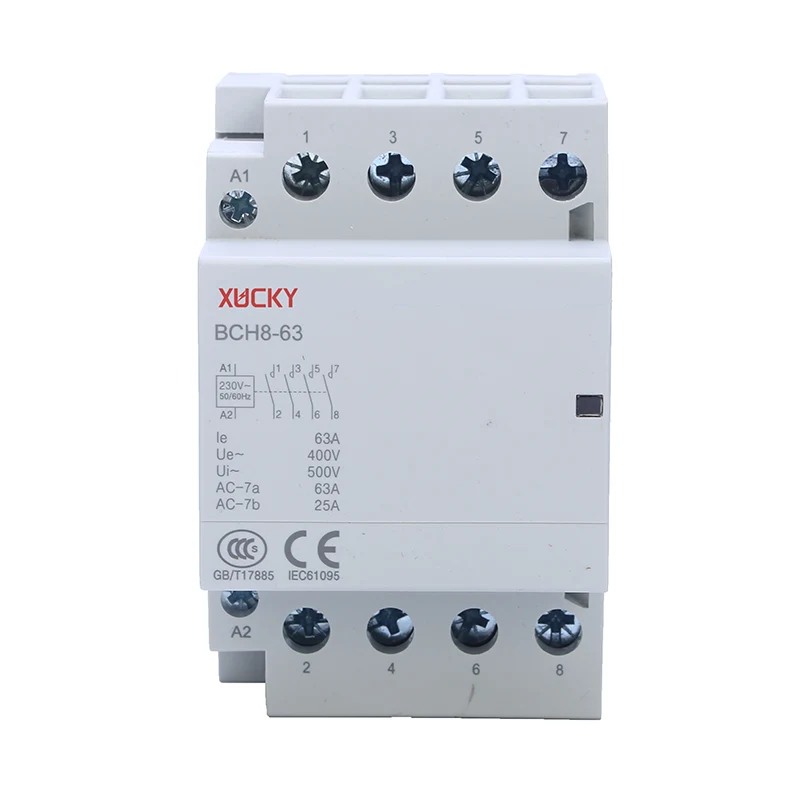

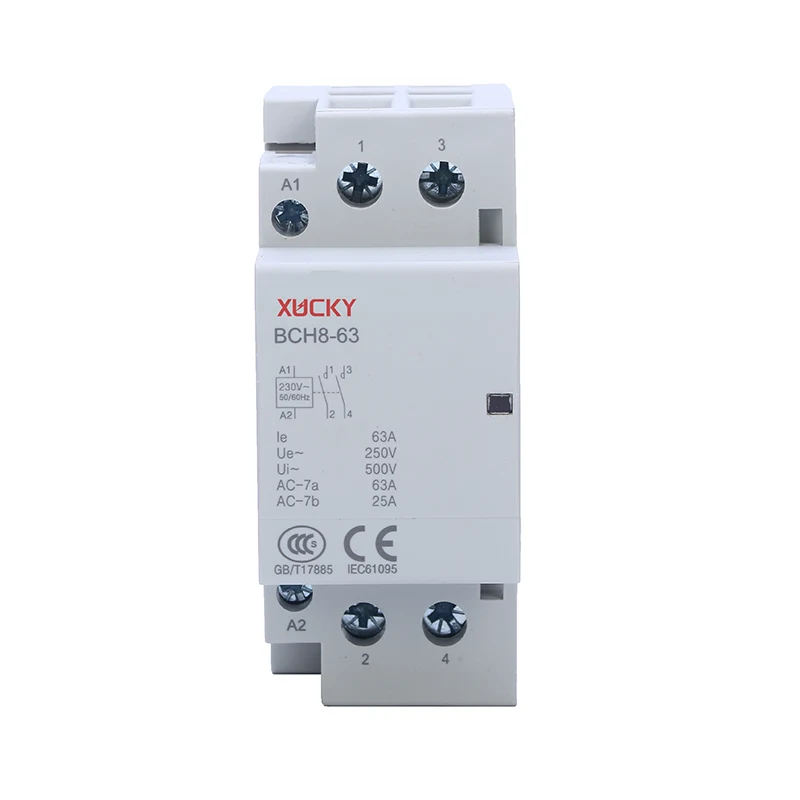

BCH8 Modüler Kontaktör (aynı zamanda analog kontaktörler ve mimari kontaktörler olarak da bilinir) esas olarak AC 50Hz/60Hz, 400V'a kadar nominal çalışma gerilimi ve 100A'ya kadar nominal çalışma akımına sahip güç sistemlerinde kullanılır. AC-1 ve AC-7a'da (endüktif olmayan veya düşük endüktif yükler, rezistanslı fırınlar, ev aletleri ve benzeri düşük endüktif yükler) uzaktan anahtar ve kontrol devreleri olarak kullanılırlar. Ev motorunun yükünü kontrol etmek için de kullanılabilir. Modüler Kontaktörler kısa devre akımlarını kesmede kullanılamaz, bu nedenle kullanılırken uygun kısa devre koruyucu cihazlar (küçük devre kesiciler gibi) seçilmelidir. IEC 61095 standardını karşılar. BCH8 kontaktörü yardımcı kontrol, koruma ve gösterge fonksiyonlarını genişletebilir. BCH8 Modüler Kontaktör, endüksiyonsuz veya düşük endüktif yük, dirençli fırın, ev aletleri ve benzeri düşük endüktif yük, ev motoru vb. cihazların uzun mesafe bağlantısı ve bağlantısının kesilmesi için kullanılan bir tür kontrol cihazıdır. BCH8 Modüler Kontaktör esas olarak evlerde, otellerde, Otomatik kontrol fonksiyonlarını gerçekleştirmek için apartmanlar, ofis binaları, kamu binaları, alışveriş merkezleri, spor salonları ve diğer yerler.
(1) Analog ve dijital kontrol cihazı yeni bir yapıya ve kompakt bir hacme sahiptir.
(2) Yörüngesel kurulum, boyut modülerleştirme, güvenli kullanım, kontrol aydınlatma kutusuna monte edilen küçük devre kesicilerle birleştirilebilir.
(3) Yüksek kaliteli yalıtım malzemelerinin kullanılması güvenliği büyük ölçüde artırır.
(4) Çalışma durumu gösterge penceresiyle güzel görünüm.
(5) Oteller, hastaneler ve diğer yerler için uygun, gürültü yok.
Ortam hava sıcaklığı: Ortam hava sıcaklığının üst sınırı + 60°C, alt sınırı – 5°C'dir. AC kontaktörü dağıtım kutusuna monte edildiğinde, ısı dağıtımını kolaylaştırmak için her iki tarafa ara parçalar monte edilmelidir. Yükseklik: Kurulum yerinin yüksekliği 2000 m'yi geçmeyecektir.
Atmosfer Koşulları: Kurulum sıcaklığı +60°C olduğunda havanın bağıl nemi %50'yi geçmez. + 20°C'den %90'a kadar daha düşük sıcaklıklarda daha yüksek bağıl neme izin verilebilir. Sıcaklık değişikliklerinden dolayı ara sıra oluşabilecek yoğuşmalara karşı özel önlemler alınmalıdır.
Kirlilik derecesi: Derece II.
Kurulum Kategorisi: II.
Kurulum yöntemi: Kurulum için TH35-7.5 tipi kılavuz ray kullanılır. Kurulum sahasında önemli bir darbe ve titreşim yoktur. Dikey olarak monte edilir. Kurulum yüzeyi ile herhangi bir yön arasındaki eğim 5 dereceden fazla değildir.
Kota sistemi
A) Sekiz saatlik çalışma sistemi: Bu çalışma sistemi temel çalışma sistemidir. Modüler Kontaktörün kararlaştırılan serbest hava ısıtma akımı Ith bu çalışma sistemi tarafından belirlenir.
B) Aralıklı periyodik çalışma sistemi: AC kontaktörün çalışma frekansı 30 defa/saat ve yük faktörü %40'tır.
Eylem (çalışma) koşulu
– 5 +60°C ortam hava sıcaklığı aralığında, kontaktörün emme bobini, güç kaynağı voltajını (Us) sabit bir duruma ısıtmak amacıyla kontrol etmek için bir kota ile uygulandığında, kontaktörün herhangi bir zamanda güvenilir bir şekilde kapatılması gerekir. gerilim (%85~%110 Us) aralığındadır ve nominal kontrol güç kaynağı geriliminin (Us) %75 ila %20'si arasında serbest bırakılır ve bağlantısı kesilir.
Ürün ömrü
Mekanik ömür: Modüler kontaktörün mekanik ömrü 1 milyon kattan az değildir.
Elektriksel ömür: Analog kontaktörün elektriksel ömrü 100.000 kattan az değildir.
Kurulumdan önce Modüler Kontaktörün teknik verileri (nominal gerilim, akım, çalışma frekansı vb.) kontrol edilmelidir.
Kurulum sırasında öngörülen şartlara uygun olarak kurulumu yapılmalıdır. Kontaktör bobininin A1 terminali yukarıya bakmalı ve insanların görme alışkanlıklarına uygun olmalıdır.
Metal montaj kartlı kontaktörler uygun şekilde topraklanmalıdır.
Terminalin vidası sıkılmalıdır. Bağlantının doğru olduğu kontrol edildikten sonra kullanıma sunulmadan önce ana kontak birkaç kez kesilmelidir.
Modüler Kontaktörlerin kullanımında anormal gürültü bulunursa demir çekirdeğin kutup yüzeyinde kir olabilir, lütfen kutup yüzeyini silin.
Modüler Kontaktör kullanımında ürünün tüm parçalarının düzenli olarak kontrol edilmesi gerekmektedir. Hareketli parçalar sıkışmamalı ve bağlantı elemanları gevşememelidir. Parçalar hasar görmüşse zamanında değiştirilmelidir.
BCH8 Modüler Kontaktör, büyük ölçekli aydınlatma devresi kontrolünde, genel sıcak su kontrolünde, jeotermal güç kaynağı kontrolünde, otomatik perde sarma kontrolünde, küçük motor kontrolünde ve diğer alanlarda kullanılabilir.
Elbette. Oteller, oteller, istasyonlar, hastaneler ve ofis binaları gibi halka açık büyük yerlerde her türlü elektrikli ekipman etkin bir şekilde kontrol edilebilmekte olup, akıllı bina sisteminin en iyi terminal yürütme ünitesi olarak kullanılabilir. Parçalar.
Banka, Sanayi ve Ticaret, Vergilendirme, Telekomünikasyon, Hastane, Posta, Finans Bürosu, Çalışma Bürosu, Personel Bürosu, Sosyal Güvenlik Bürosu, Devlet Tek Noktadan Hizmet Ofisi, Sigorta, Araç İdaresi, Ulaşım İdari büro, konsolosluk, giriş-çıkış, gümrük, denetim ve karantina bürosu, hastalık önleme ve kontrol merkezi, Teknik Denetleme bürosu, ürün müşteri hizmetleri merkezi vb. gibi Windows hizmet endüstrileri.
1. Kurulumdan önce Modüler Kontaktörün kullanım kapsamına ve normal çalışma koşullarına uygun olup olmadığını kontrol edin.
2. BCH8 kontaktörünün bağlantı modu doğru olmalıdır.
3. BCH8 Modüler Kontaktör kablolama sırasında bağlantı vidasını sıkmalıdır.
