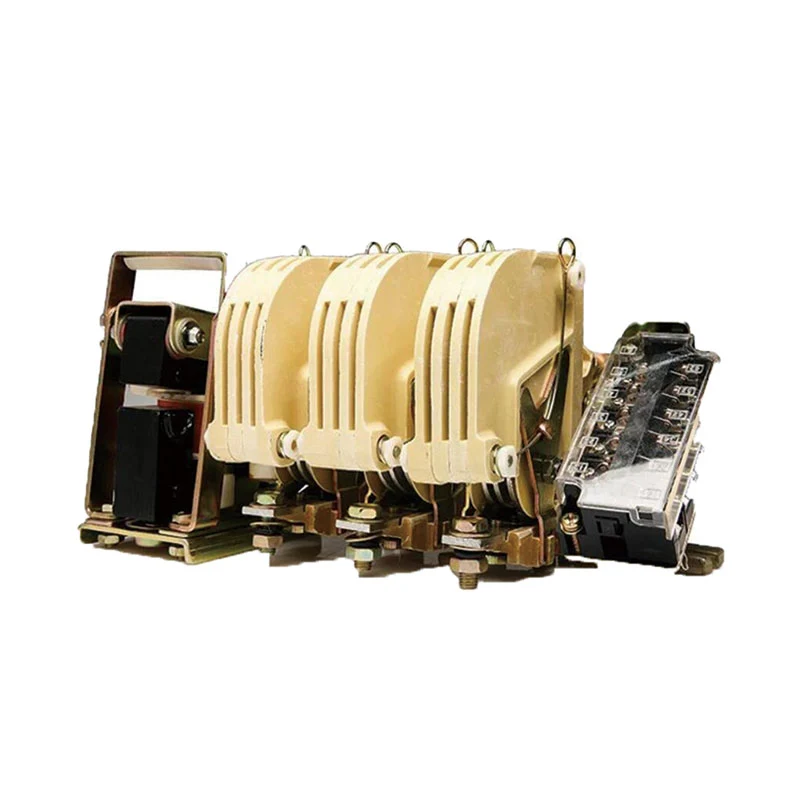

CJ12 AC Kontaktör

CJ12 AC Kontaktör esas olarak metalurji, elektrik enerjisi ve kaldırma tertibatının elektrikli ekipmanları için kullanılır. AC 50/60Hz devresi, 380V'a kadar voltaj, 600A'ya kadar akım, devreyi çıkarmak ve kesmek için ve frekans başlatma, durdurma ve ters AC motor için uygundur. Ürünler IEC60947-4'e uygundur.

Talep Gönder

Ürün Açıklaması

Ürüne Genel Bakış

CJ12 AC kontaktörü, AC 50 Hz devresinde, 380 V'a kadar nominal gerilimde, 600 A'ya kadar güç sistemlerinde akımda, devreyi kaldırmak ve devreyi kesmek ve AC motor frekansını başlatmak, durdurmak ve ters çevirmek için kullanılır. Esas olarak metalurji, haddeleme çeliği, vinçler ve diğer elektrikli ekipmanların elektrik kontrol devrelerinde kullanılır.

Din Rayına Monte Kontaktör, GB14048.4 ve IEC60947-4-1 standartlarını karşılar.

Model Açıklaması

Normal Çalışma Koşulları

1. Ortam sıcaklığı: Ortam sıcaklığı +40°C'den yüksek ve -25°C'den düşük değildir (+60°C'de kullanılabilir, ancak nominal kontak akımı azaltılmalıdır).

2. Yükseklik: 2000 m'den fazla değil.

3. Bağıl nem %90'ı geçmemelidir (Aylık ortalama minimum sıcaklık +25°C'yi aşmamalıdır).

4. Genlik 6 mm'den azdır, titreşim frekansı 3Hz'den büyük değildir.

5. Montaj yüzeyinin dikeye veya öne veya arkaya eğimi 5°'yi aşmayacaktır.

6. Kirlilik derecesi: 3.

7. Kurulum kategorisi: Sınıf III. Kontaktör nemli tropikal şartlara göre üretilmişse, bağıl nemin %95'i (+35°C) geçmediği durumlarda küf ve yoğuşma olan yerlerde çalışmasına izin verilir.

Ana Teknik Parametreler

AC kontaktörü açık tiptir. Yapısı, raf düzlemi düzeninin elektromanyetik sisteminin sağda, ana kontağın ortada, yardımcı kontağın solda olması ve dönebilir durdurma ile donatılmış olmasıdır. Tüm düzenleme izleme ve bakım için uygundur.

Kontaktörün manyetik sistemi U şeklinde hareketli statik demir çekirdek ve bobinden oluşmaktadır. Hareketli ve statik demir çekirdekler, ürün ömrünü uzatmak için tampon cihazı ile donatılmıştır. CJ12-Z'nin DC manyetik sistemi kalın çelik plakadan yapılmıştır ve bobin çift sargılıdır ve normalde kapalı bir yardımcı kontakta bulunur.

Kontaktörün ana kontağı, iyi bir ark söndürme performansına sahip, uzunlamasına yarık ark söndürme kapağı ile donatılmış tek kırılma noktalı seri manyetik üfleme yapısıdır.

Yardımcı kontaklar şeffaf koruyucu kapaklı çift kesme noktalı köprü tipindedir.

Kontaktörün aşınan parçalarının montajı ve sökülmesi, bakımı ve onarımı kolaydır.

Modeli	Kutup	Nominal çalışma gerilimi (V)	Geleneksel termal akım veya Nominal çalışma akımı (A)	Çalışma döngüleri (kez/saat)	Yardımcı kontak					Not
					Kullanım Kategorisi	Nominal çalışma gerilimi	Geleneksel termal akım (A)	Nominal kontrol kapasitesi	Kombinasyon
CJ12-100	2, 3, 4, 5	AC380	100	600 (not)	AC-15 DC-13	AC380	10	AC 380V 1000VA (elektrikte ayrılmamıştır) DC 220V 90W	5 NA + 1 NK 4 NA + 2 NK 3 NA + 3 NK	Not: Yük faktörü %40'tır, ve kullanım kategorisi AC-2'dir
CJ12-150			150
CJ12-250			250
CJ12-400			400	300 (not)		DC220
CJ12-630			630

3P kontaktörün elektriksel ömrü ve mekanik ömrü

Nominal akım (A)	Yapmak ve kırmak			Saat başına çalışma döngüsü	Elektriksel ömür (1000 kez)	Mekanik ömür (1000 kez)
	I	U	Cosφ±0,05
250 ve altı	2,5 le	evet	0.65	600	150	3000
400 ve altı				300	100	1000

Not: Tablodaki elektrik ömrü göstergesi AC-2 kullanım kategorisidir.

2P kontaktörlerin tüm ömrü 1 milyon kattır. 4P/5P kontaktörünün mekanik ömrü 100.000 katıdır.

Anahat ve Kurulum Boyutu

Modeli	Kurulum Boyutu				Maks. Anahat Boyutu						Güvenli bölge		C	Montaj vidası
	B				A Toplam genişlik				E	Q	L	M
	2P	3P	4P	5P	2P	3P	4P	5P	E	Q	L	M
CJ12-100	274	330	386	442	316	372	430	486	194	195	80	50	15	M10
CJ12-150	307	370	433	496	346	409	473	537	219	207	70	40	15	M10
CJ12-250	335	405	475	545	374	445	516	586	255	230	70	80	15	M10
CJ12-400	360	440	520	600	420	500	581	663	296	274	100	80	20	M12
CJ12-630	404	500	596	692	469	566	664	760	349	334	120	100	24	M16
