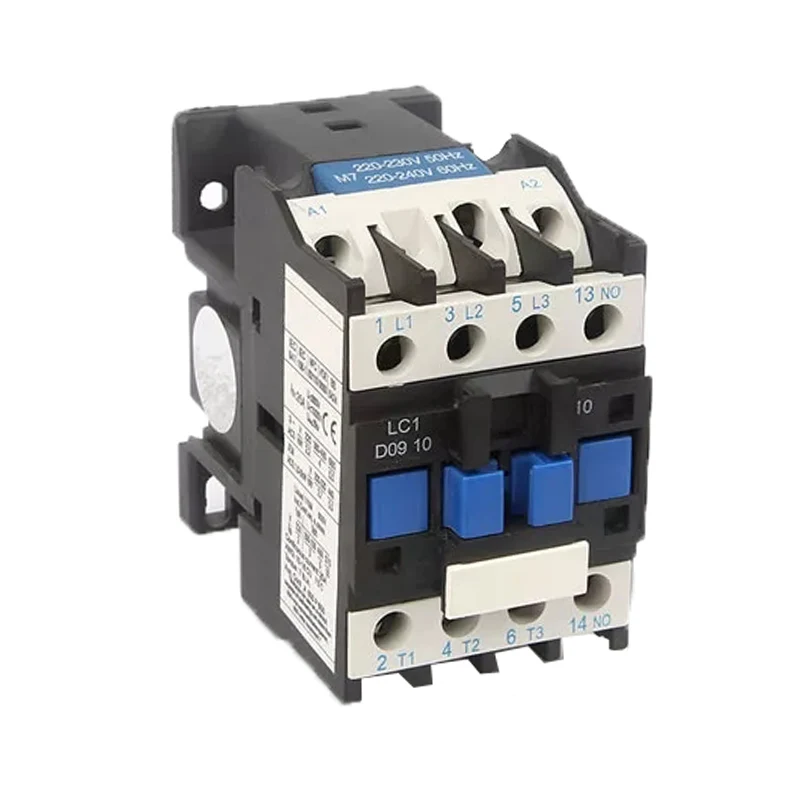

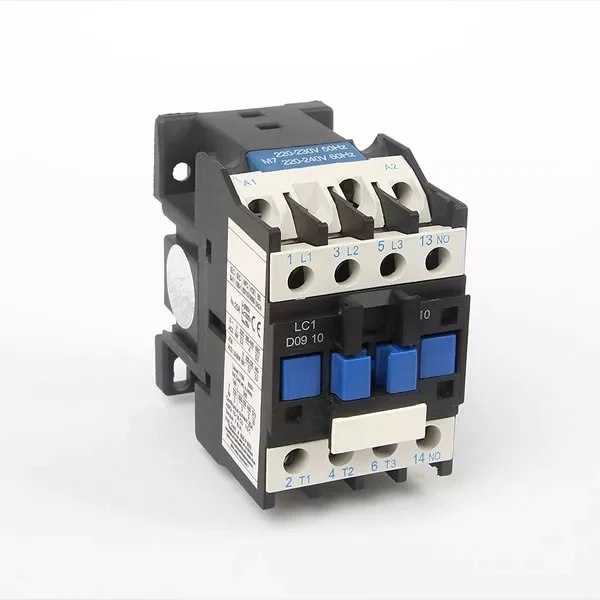

CJX2 Kontaktör

XUCKY Electric, Çin'deki büyük ölçekli bir CJX2 Kontaktör üreticisi ve tedarikçisidir. CJX2 Kontaktör (LC1) (AC/DC kontaktör, bundan sonra kontaktör olarak anılacaktır), esas olarak AC 50Hz (veya 60Hz) devresi için kullanılır, AC-3 kullanım kategorisinde 660V'a kadar voltaj, 95A'ya kadar nominal çalışma akımı , 400V (380V), uzaktan açma ve kapama devresi için, AC motoru sık sık çalıştırın ve kontrol edin ve devreyi korumak için aşırı yük çalışmasına neden olabilecek elektromanyetik marş oluşturmak üzere uygun termal röle ile birleştirin.

Talep Gönder

Ürün Açıklaması

Uygulama Kapsamı

CJX2 Kontaktör (LC1) (AC/DC kontaktör, bundan sonra kontaktör olarak anılacaktır), esas olarak AC 50Hz (veya 60Hz) devresi için kullanılır, AC-3 kullanım kategorisinde 660V'a kadar voltaj, 95A'ya kadar nominal çalışma akımı , 400V (380V), uzaktan açma ve kapama devresi için, AC motoru sık sık çalıştırın ve kontrol edin ve devreyi korumak için aşırı yük çalışmasına neden olabilecek elektromanyetik marş oluşturmak üzere uygun termal röle ile birleştirin.

CJX2 Kontaktör (LC1) (AC/DC kontaktör), IEC60947-4-1, GB14048.4 standartlarını karşılar.

Schneider LC1'in AC/DC kontaktör modeli	TAIXI CJX2'nin AC/DC kontaktör modeli
LC1-D09M7C	CJX2-09
LC1-D12M7C	CJX2-12
LC1-D18M7C	CJX2-18
LC1-D25M7C	CJX2-25
LC1-D32M7C	CJX2-32
LC1-D40M7C	CJX2-40
LC1-D50M7C	CJX2-50
LC1-D65M7C	CJX2-65
LC1-D80M7C	CJX2-80
LC1-D95M7C	CJX2-95

Model ve anlam

Bazı yaygın modeller: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 CJ X2-8011 CJX2-9511

Normal çalışma koşulları ve kurulum koşulları

1. Ortam hava sıcaklığı: -5°C~+40°C, ortalama 24 saat içinde +35°C'yi aşmaz.

2. Yükseklik: 2000 m'den fazla değil.

3. Atmosfer koşulları: maksimum sıcaklık +40°C'dir, bağıl nem %50'den fazla değildir; daha düşük sıcaklıklarda daha yüksek bir bağıl neme izin verilebilir, örneğin +20°C'den %90'a kadar; sıcaklık değişimleri nedeniyle ara sıra oluşan yoğuşma için özel önlemler alınmalıdır.

4. Kirlilik düzeyi: 3.

5. Kurulum kategorisi: Ⅲ.

6. Kurulum koşulları: Kurulum yüzeyinin ve dikey düzlemin eğimi ±5°'den fazla değildir.

7. Şok Titreşimi: Ürün belirgin bir sarsıntı, darbe ve titreşimin olmadığı yere kurulmalı ve kullanılmalıdır.

8. Kurulum yöntemi: Vidalı kurulum hariç, aynı zamanda 35mm standart kart rayı kurulumu. AC işletimi 40-95, 35 mm veya 75 mm kart rayına takılabilir.

Ana parametreler ve teknik performans

1. Ana parametrelerin ve teknik performans göstergelerinin JCX2 AC kontaktörü (bkz. Tablo 1).

Modeli			CJX2-09		CJX2-12		CJX2-18		CJX2-25		CJX2-32		CJX2-40		CJX2-50		CJX2-65		CJX2-80		CJX2-95
Nominal çalışma akımı (A)	380/400V	AC-3	9		12		18		25		32		40		50		65		80		95
		AC-4	3.5		5		7.7		8.5		12		18.5		24		28		37		44
	600/690V	AC-3	6.6		8.9		12		18		21		34		39		42		49		49
		AC-4	1.5		2		3.8		4.4		7.5		9		12		14		17.3		21.3
Geleneksel serbest hava ısıtma akımı(A)			20		20		32		40		50		60		80		80		95		95
Nominal izolasyon voltajı (V)			690
Kontrol edilebilir üç fazlı sincap kafesli motor gücü (AC-3) kW		220/230V	2.2		3		4		5.5		7.5		11		15		18.5		22		25
		380/400V	4		5.5		7.5		11		15		18.5		22		30		37		45
		660/690V	5.5		7.5		10		15		18.5		30		37		37		45		45
Çalışma frekansı (kez/saat)	Elektrik ömrü	AC-3	1200		1200		1200		1200		600		600		600		600		600		600
		AC-4	300
	Mekanik ömür		3600
Elektrik ömrü (10000 kez)	AC-3		100		100		100		100		80		80		60		60		60		60
	AC-4		20		20		20		20		20		15		15		15		10		10
Mekanik ömür (10000 kez)			1000		1000		1000		1000		800		800		800		800		600		600
Dağıtım sigortası Modeli			RT16-20		RT16-20		RT16-32		RT16-40		RT16-50		RT16-63		RT16-80		RT16-80		RT16-100		RT16-125
Soğuk preslenmiş terminal		Sayı	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
	Prefabrik olmayan terminal esnek tel	mm²	1/2,5	1/2,5	1/2,5	1/2,5	1,5/4	1,5/4	1,5/4	1,5/4	2,5/6	2,5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Prefabrik terminal esnek tel		1/4	1/2,5	1/4	1/2,5	1,5/6	1,5/4	1,5/10	1,5/6	2,5/10	2,5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Prefabrik olmayan terminal sert tel		1/4	1/4	1/4	1/4	1,5/6	1,5/6	1,5/6	1,5/6	2,5/10	2,5/10	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
AC bobin gücü	50 Hz	İçeri çekilebilir (VA)	70		70		70		110		110		200		200		200		200		200
		Ay(VA)	9.0		9.0		9.5		14.0		14.0		57.0		57.0		57.0		57.0		57.0
		Güç(W)	1.8~2.7		1.8~2.7		3~4		3~4		3~4		6~10		6~10		6~10		6~10		6~10
Çalışma aralığı			Çekme gerilimi: %85Us~110Us; Serbest bırakma gerilimi: 20%Us~75Us
Temel parametreler yardımcı kontak			AC-15:le:0,95A 380V/400V ; DC-13:le:0.15A 220V/250V lth:10A

2. Elektriksel ömür eğrisi

3. Bobin nominal güç kaynağı voltajı Us ve kod (bkz. Tablo 2)

Bobin gerilimi Us（V）

110

127

220

230

240

380

400

415

440

480

600

50 Hz

60 Hz

50Hz/60Hz

Yapısal özellikler

1. Koruyucu tip için kontaktör, doğrudan etki için hareket yapısı, çift kesme noktası için temas, küçük boyutlu, hafif, düşük güç tüketimi, uzun ömürlü, güvenli ve güvenilir;

2. AC/DC kontaktör, mekanik tersinir kilitlemeli manyetik yol verici, yıldız üçgen dekompresyon yol vericisi oluşturabilir ve ayrıca kullanıcılara göre yardımcı kontak grubu, hava geciktirme başlığı vb. ile çeşitli türev ürünler oluşturabilir.

3. Çeşitli türev ürünler halinde birleştirilmiş yardımcı kontak grubu, hava gecikme başlığı (Tablo 4'te gösterilen gecikme aralığı), termal röleler ve diğer aksesuarları eklemek için yapı bloğu kurulumunu kullanabilir (bkz. Tablo 3).

4. Önemli bir dalgalanma bastırma işlevine sahip olan ve CJX2 serisi kontakla birlikte kullanılan SR2 serisi aşırı gerilim bastırıcı, servis ömrünü uzatmak için kontaktörü etkili bir şekilde koruyabilir. Ve dalgalanma darbesinden PC'ye ve diğer ilgili elektronik kontrol sistemine müdahaleyi önleyebilir.

CJX2 serisi 09A ~ 32A AC/DC kontaktör için SR2-A, spesifik özellikler şunlardır:

SR2-A 24V~48V AC, DC

SR2-A 100V~250V AC, DC

SR2-A 380V~440V AC, DC

5. AC/DC kontaktörünün küçük boyutu, hafifliği, düşük güç tüketimi, yüksek ömrü, güvenli ve güvenilirliği vardır.

6. AC/DC kontaktör gövdesinde 32A ve altında bir çift normalde açık veya normalde kapalı yardımcı kontak, 40A ve üzerinde bir çift normalde açık ve normalde kapalı yardımcı kontak bulunur. Ayrıca üstüne F4 yardımcı kontak grubu (iki veya dört grup) veya hava geciktirme başlığı ekleyebilir, her iki tarafa da NCF1-11C ekleyebilir ve bunların kombinasyonlarını yapabilir (bkz. Tablo 4 ve Tablo 5).

7. Vidalı kurulum dışında kontaktör 35mm (CJX2-09 ~ 95) ve 75mm (CJX2-40 ~ 95) içbükey standart ray kurulumunu da kullanabilir.

Modeli	Gecikme aralığı	Gecikme kontaklarının sayısı	Diyagram	Tablo 4
F5-T0	0,1s~3s	HAYIR+NK
F5-T2	0.1s~30s
F5-T4	10'lar~180'ler
F5-D0	0,1s~3s
F5-D2	0.1s~30s
F5-D4	10'lar~180'ler

Yardımcı temas grubu modeli	Kişi sayısı		Diyagram
Yardımcı temas grubu modeli	Kişi sayısı normalde açık (HAYIR)	Kişi sayısı normalde kapalı (NC)	Diyagram
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Kurulum ve bakım

1. Kurulumdan önce ilgili teknik verileri kontrol edin.

2. Montaj, insanların görme alışkanlıkları doğrultusunda, öngörülen şartlara uygun olarak monte edilmelidir.

3. Metal montaj plakalı AC/DC kontaktörü uygun şekilde topraklanmalıdır.

4. Terminal vidaları sıkılmalıdır, kabloların doğru olup olmadığı kontrol edildikten sonra, ana kontağın şarj edilmesi durumunda, önce çekme bobininin gücü birkaç kez açılıp kapatılır, test eylemi güvenilir olduktan sonra yerleştirilebilir kullanıma.

5. Kullanım sırasında anormal bir gürültü varsa, çekirdek kutup yüzeyinde kir olabilir, lütfen yüzeyi silin.

6. Kullanım sırasında, ürün bileşenlerini düzenli olarak kontrol etmeli, herhangi bir hareketli parçanın sıkışmasını gerektirmemeli, bağlantı elemanları gevşemeden, herhangi bir parça hasar görmüşse değiştirilmelidir.

Bağlantı yöntemini kullanın

1. Üç fazlı kontaktörde genellikle üç giriş, üç çıkış ve iki kontrol noktası olmak üzere toplam sekiz nokta bulunur. Çıkış ve giriş karşılık gelir, görülmesi kolaydır. Kendiliğinden kilitleme eklemek istiyorsanız, çıkış terminalinden kontrol noktasına bir hat bağlamanız gerekir.

2. Öncelikle AC/DC kontaktörün çalışma prensibini bilmelisiniz. Elektromanyetik alanlar üretmek için harici güç kaynağı ile bobine eklenir. Güç verme ve çekme, kontak noktaları güç kesildikten sonra kesilir. Prensibi bilin; ek güç kaynaklarının güç kaynağı kontaklarını, yani bobinin iki kontağı olan, genellikle kontaktörün alt kısmında ve her iki tarafta bulmanız gerekir. Diğer giriş ve çıkışlar genellikle üsttedir, bilginiz olsun. Ayrıca genel olarak işaretlenen ek güç kaynaklarının (220V veya 380V) voltajının ne olduğuna da dikkat edin. Ayrıca temas noktasının normalde kapalı veya normalde açık olduğunu unutmayın. Kendiliğinden kilitlenen bir kontrol varsa, hatları orijinal prensibe göre düzenleyin.

Bobine enerji verildiğinde, statik çekirdek, hareketli çekirdeği çekmek için elektromanyetik kuvvet üretir, çünkü kontak sistemi hareketli çekirdekle bağlantılıdır, böylece hareketli çekirdek, aynı anda çalışan üç hareketli kontağı çalıştırır, bağlantı kapatılır. güç kaynağı. Bobin kapatıldığında emme kaybolur, hareketli çekirdek bağlantı parçası yay reaksiyon kuvveti ile ayrılır, böylece ana kontak kesilir, güç kesilir.

Ana hat ve kurulum boyutları

Ürünün ana hatları ve kurulum boyutları (bkz. Şekil 1, Şekil 2 ve Tablo 6).

Boyut: mm

Modeli	Maksimum	Maksimum B	Cmaks	Dmaks	Ve maksimum	a	b	φ

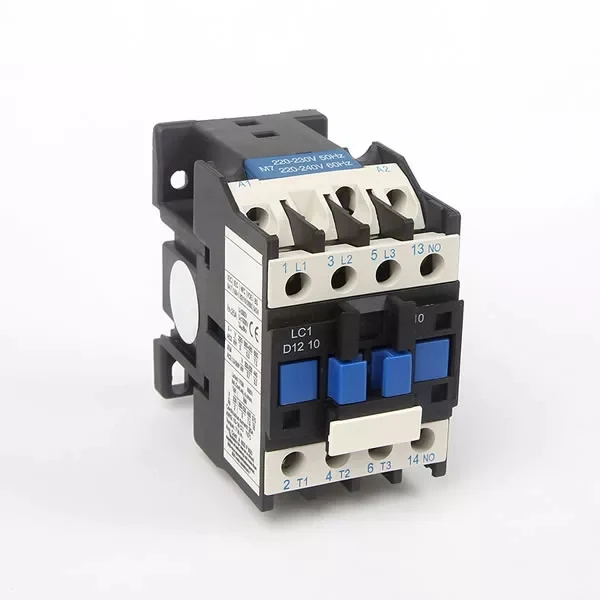

CJX2-09~12	47	76	82	120.5	140.5	34/35	50/60	4.5

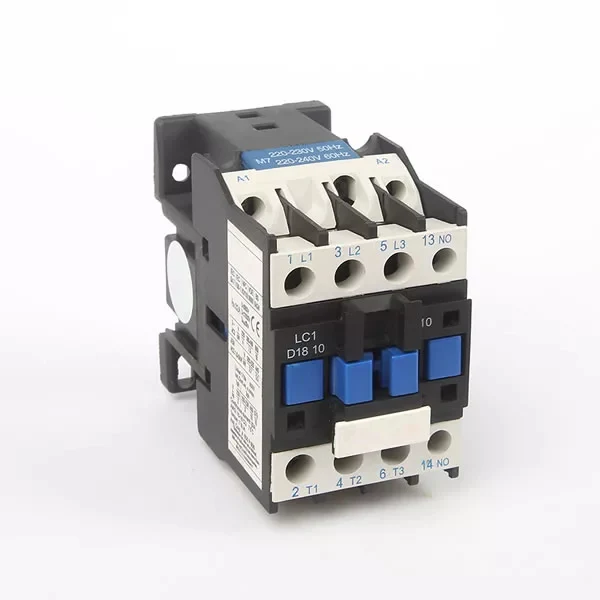

CJX2-18/CJX2-1810/CJX2-1801	47	76	87	125.5	145.5	34/35	50/60	4.5

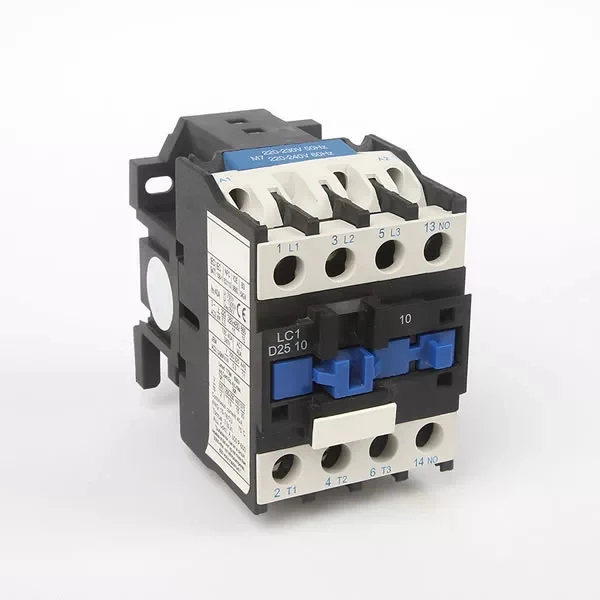

CJX2-25	57	86	95	133.5	153.5	40	48	4.5

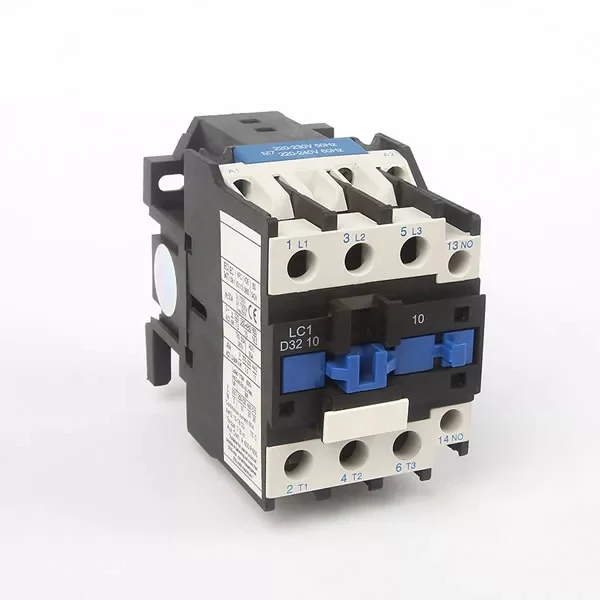

CJX2-32	57	86	100	138.5	158.5	40	48	4.5

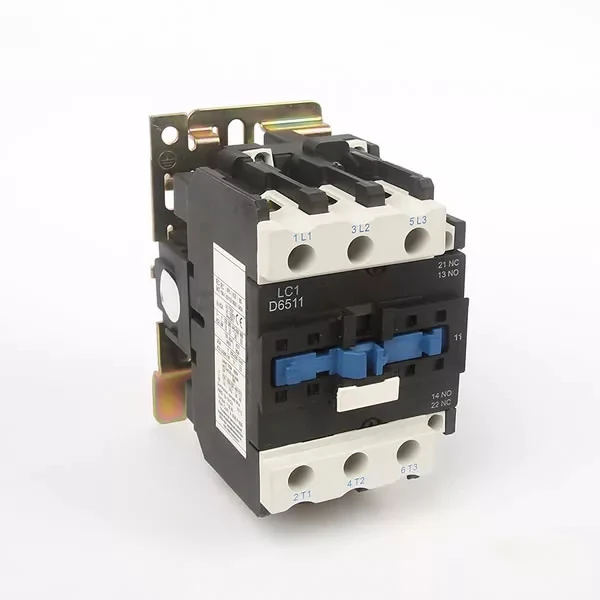

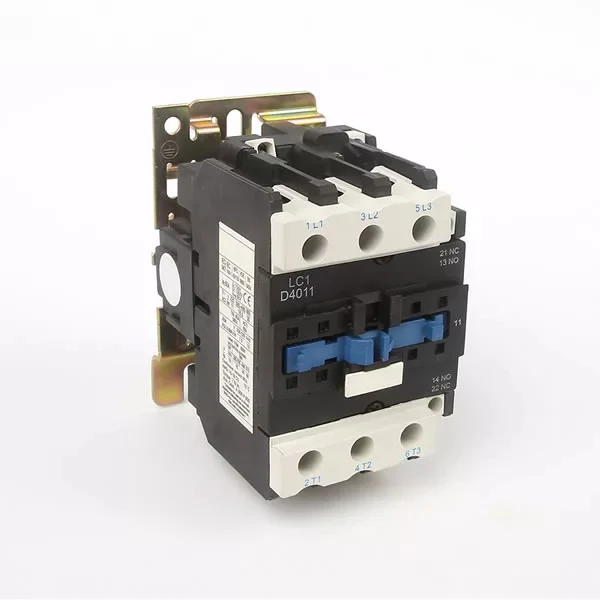

CJX2-4011~6511	77	129	116	154.5	174.5	40	105	6.5
CJX2-4004~6504	84	129	116	154.5	174.5	40	105	6.5
CJX2-4008~9511	84	129	127	154.5	174.5	40	105	6.5

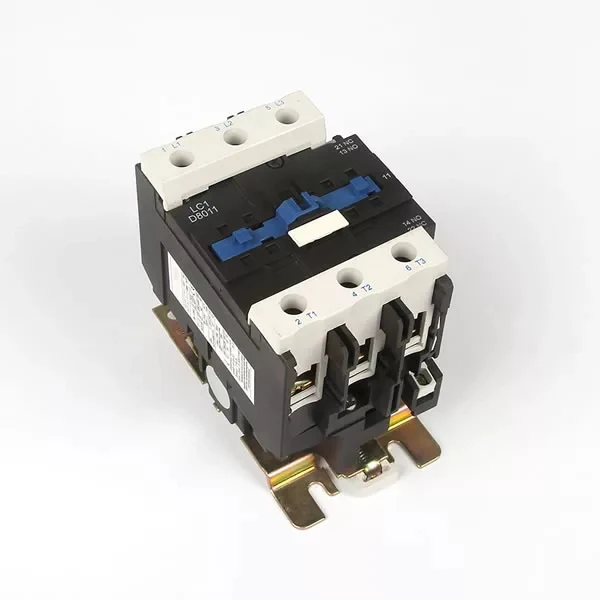

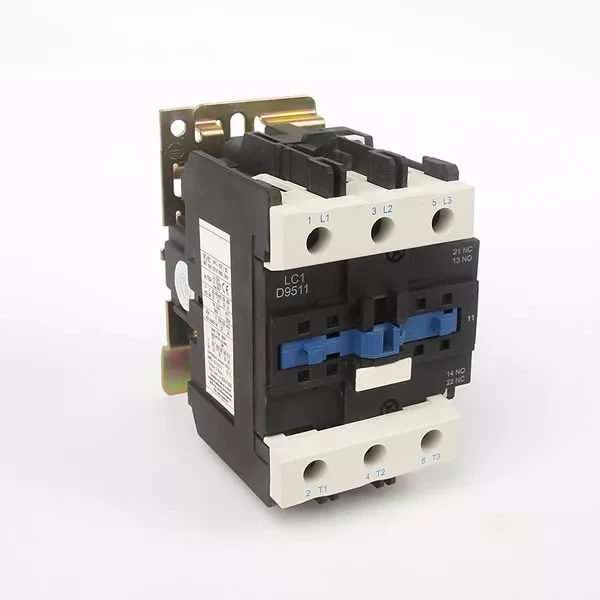

CJX2-8011~9511	87	129	127	165.5	185.5	40	105	6.5
CJX2-8004~9504	96	129	122	160.5	180.5	40	105	6.5
CJX2-8008~9508	96	129	135	160.5	180.5	40	105	6.5
