LC1-D AC Kontaktör

XUCKY Electric, Çin'deki büyük ölçekli LC1-D AC Kontaktör üreticisi ve tedarikçisidir. Uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaşmaktayız, ürünlerimiz iyi fiyat avantajına sahiptir ve Avrupa ve Amerika pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz.

Talep Gönder

Ürün Açıklaması

LC1-D AC Kontaktörünün GENELLERİ

●1.1 Sertifikalar: CE;

●1.2 Elektrik değerleri: AC50/60Hz, 690V, 620A'ya kadar;

●1.3 Uygulama: devreleri uzaktan kurma ve kesme, termik aşırı yük rölesi ile montaj sırasında devreyi aşırı yükten koruma, AC motorun sık çalıştırılması ve kontrolü;

●1.4 Kullanım kategorisi: AC-3, AC-4;

●1.5 Yükseklik:≤2000m;

●1.6 Ortam sıcaklığı: -5°C~ +40°C;

●1.7 Montaj kategorisi: Ⅲ;

●1.8 Montaj koşulları: montaj düzlemi ile dikey düzlem arasındaki eğim 士5°'yi aşmamalıdır;

●1.9 Standart: IEC/EN 60947-4-1.

LC1-D AC Kontaktörünün TEKNİK VERİLERİ

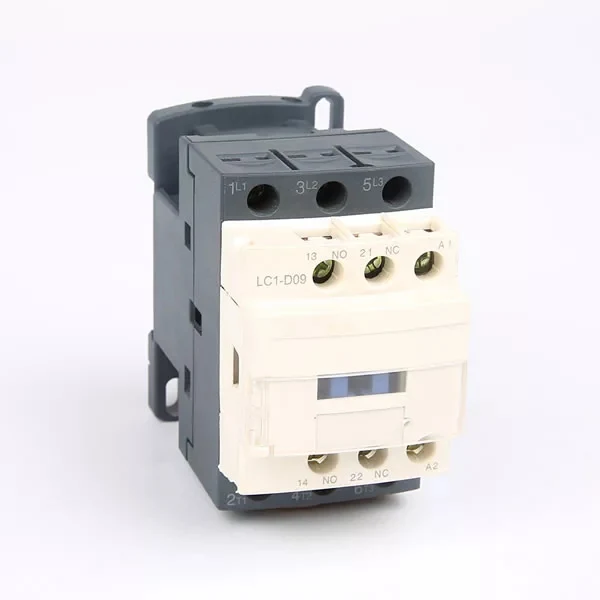

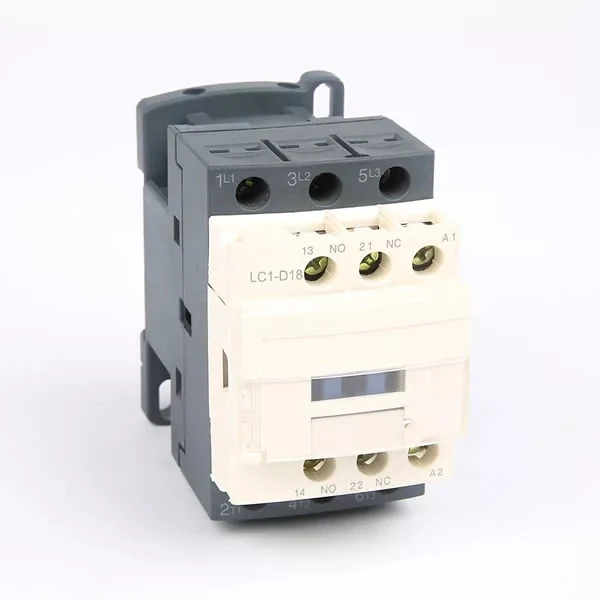

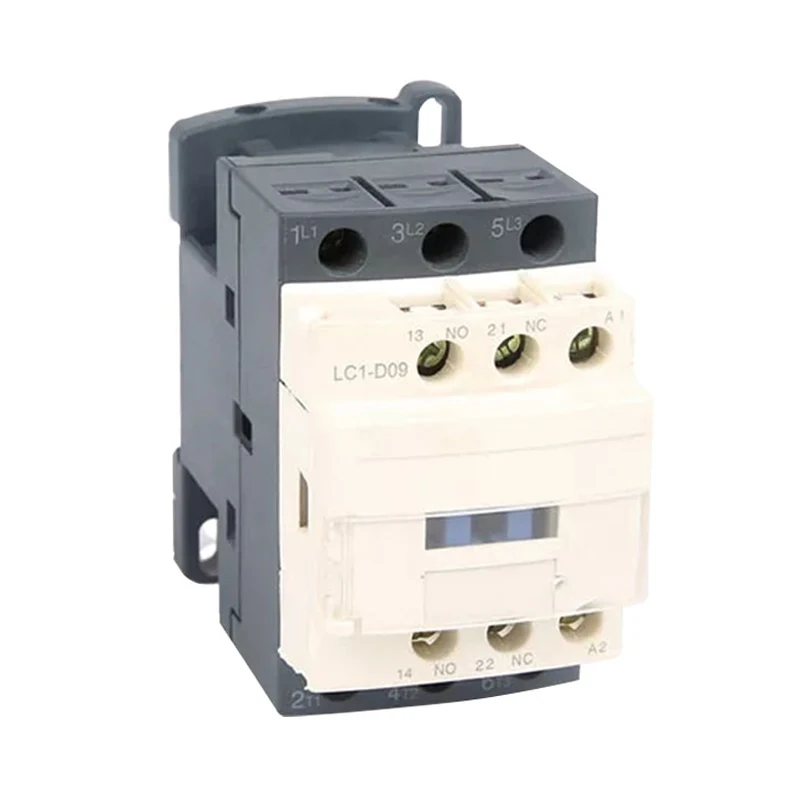

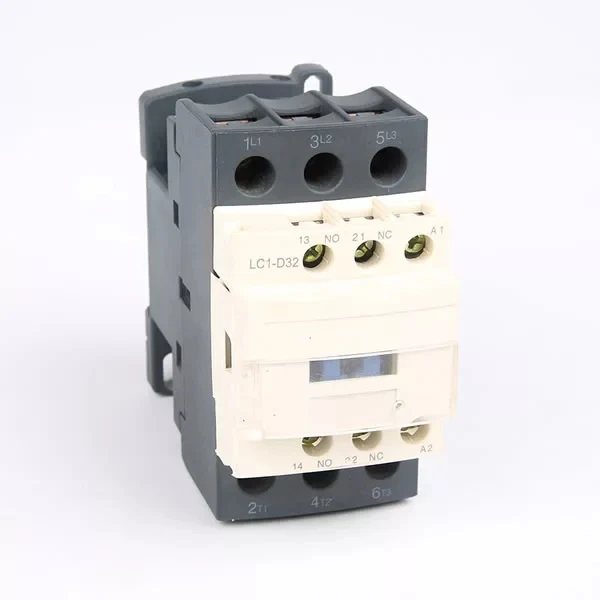

Öğeler		Modeli	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Kutup			3/4	3/4	3/4	3/4	3/4
Yardımcı İletişim			1NA+1NK	1NA+1NK	1NA+1NK	1NA+1NK	1NA+1NK
Nominal geleneksel ısıtma akımı (A) AC-1			20	20	30	40	50
Anma operasyonel akım (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Nominal izolasyon gerilimi (V AC)			690	690	690	690	690
Kontrollü güç 3 fazlı kafes motoru (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC bobini (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC bobin (V)			24，36，48，110，220

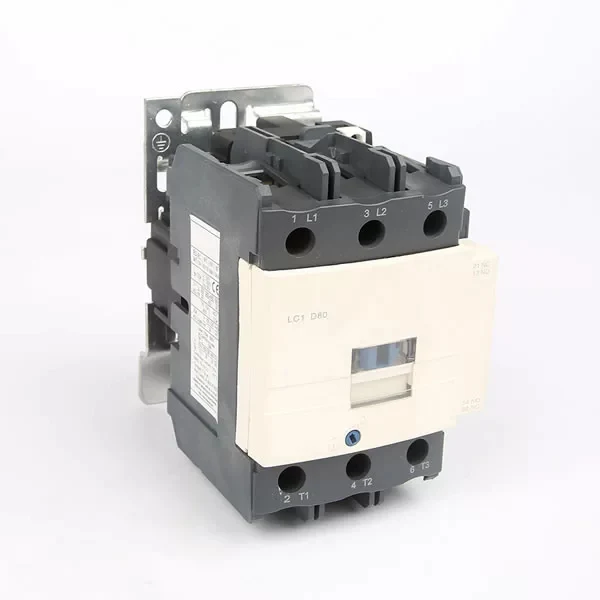

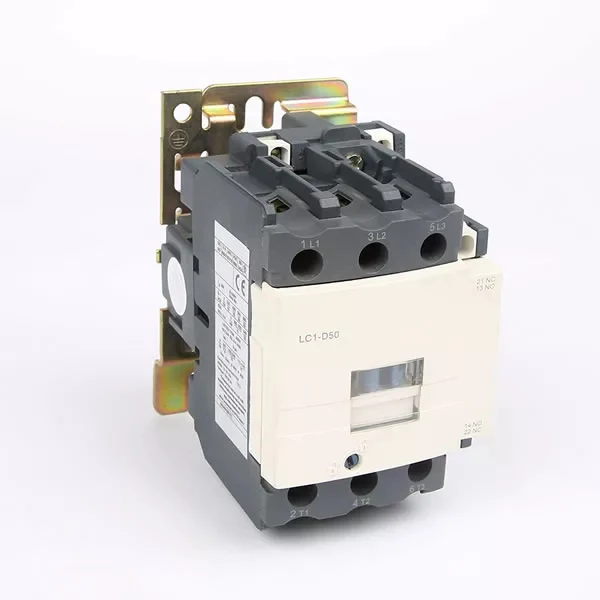

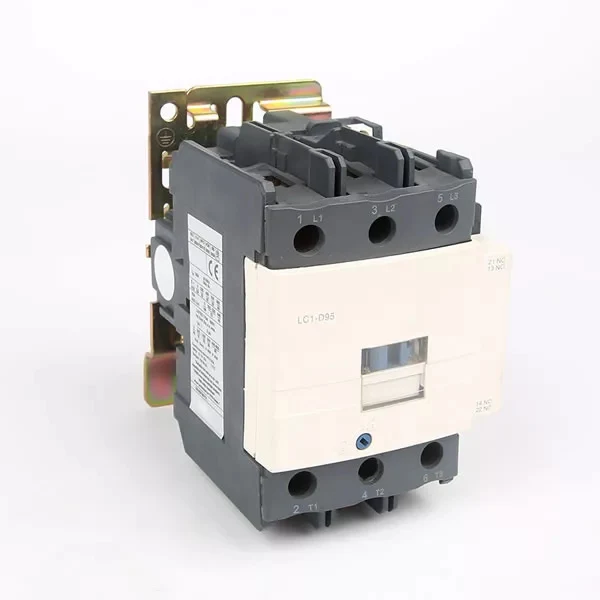

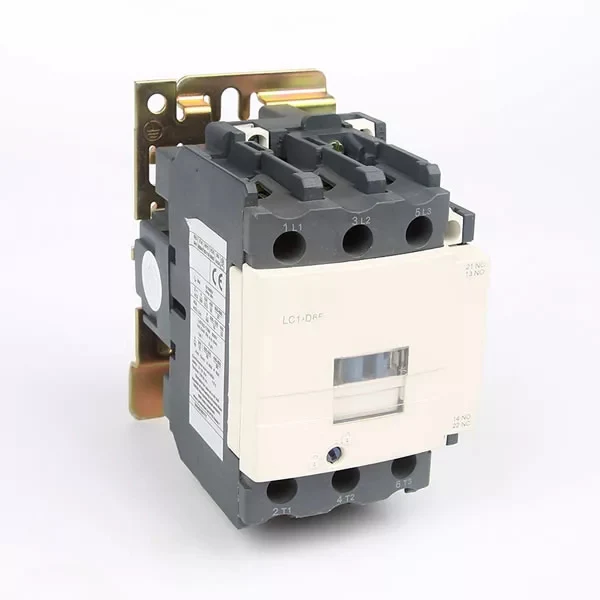

Öğeler		Modeli	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Kutup			3/4	3/4	3/4	3/4	3/4
Yardımcı Devre Kat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NA+1NK	1NA+1NK	1NA+1NK	1NA+1NK	1NA+1NK
Nominal geleneksel ısıtma akımı (A) AC-1			60	80	80	110	110
Anma operasyonel akım (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Nominal izolasyon gerilimi (V AC)			690	690	690	690	690
Kontrollü güç 3 fazlı kafes motoru (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC bobini (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC bobin (V)			24，36，48，110，220

Öğeler		Modeli	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
Kutup			3	3	3	3/4	3/4
Nominal geleneksel ısıtma akımı (A) AC-1			200	200	200	275	280
Anma operasyonel akım (A)	380/400V	AC-3 AC-4	115	150	170	205	245
	380/400V	AC-3 AC-4	50	65	70	75	85
	660/690V	AC-3 AC-4	70	90	100	108	115
	660/690V	AC-3 AC-4	25	32	35	38	40
Nominal izolasyon gerilimi (V AC)			690	690	690	690	690
Kontrollü güç 3 fazlı kafes motoru (AC-3)	kW	380/415V AC 660/690V AC	55	75	75	90	110
Kontrollü güç 3 fazlı kafes motoru (AC-3)	kW	380/415V AC 660/690V AC	80	100	100	110	140
AC bobini (V)			110，127，220，240，380，415，440，480，500，600

Öğeler		Modeli	LC1-D300	LC1-D410	LC1-D475	LC1-D620
Kutup			3/4	3/4	3/4	3/4
Nominal geleneksel ısıtma akımı (A) AC-1			360	430	580	850
Anma operasyonel akım (A)	380/400V	AC-3 AC-4	300	410	475	620
	380/400V	AC-3 AC-4	124	150	185	188
	660/690V	AC-3 AC-4	190	235	290	360
	660/690V	AC-3 AC-4	60	72	85	170
Nominal izolasyon gerilimi (V AC)			690	690	690	690
Kontrollü 3 fazın gücü kafes motoru (AC-3)	kW	380/415V AC 660/690V AC	160	200	250	335
Kontrollü 3 fazın gücü kafes motoru (AC-3)	kW	380/415V AC 660/690V AC	220	280	330	450
AC bobini (V)			110, 127，220，240，380，415，440，480，500，600
