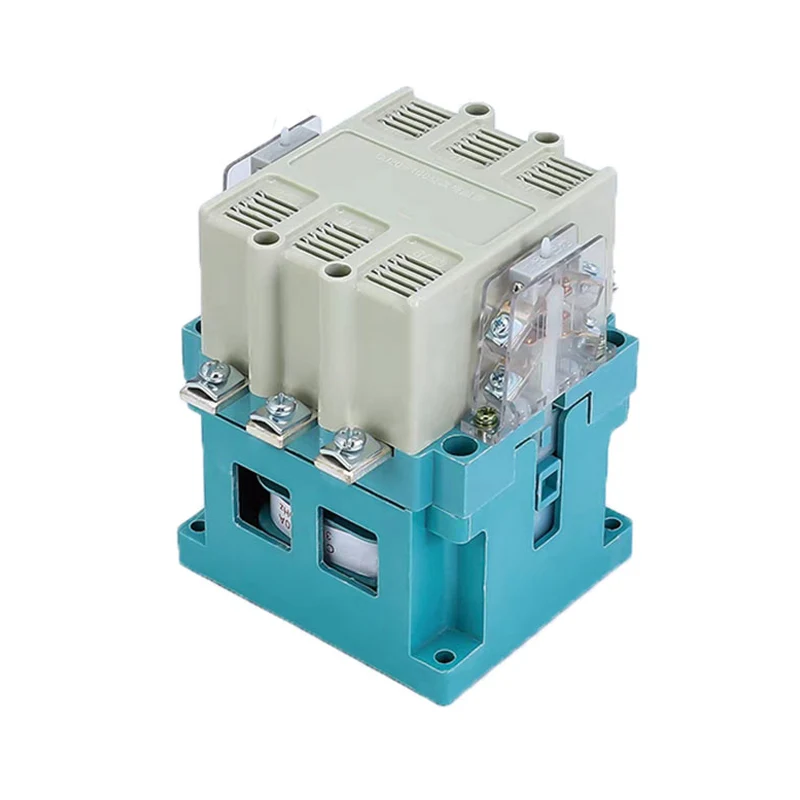

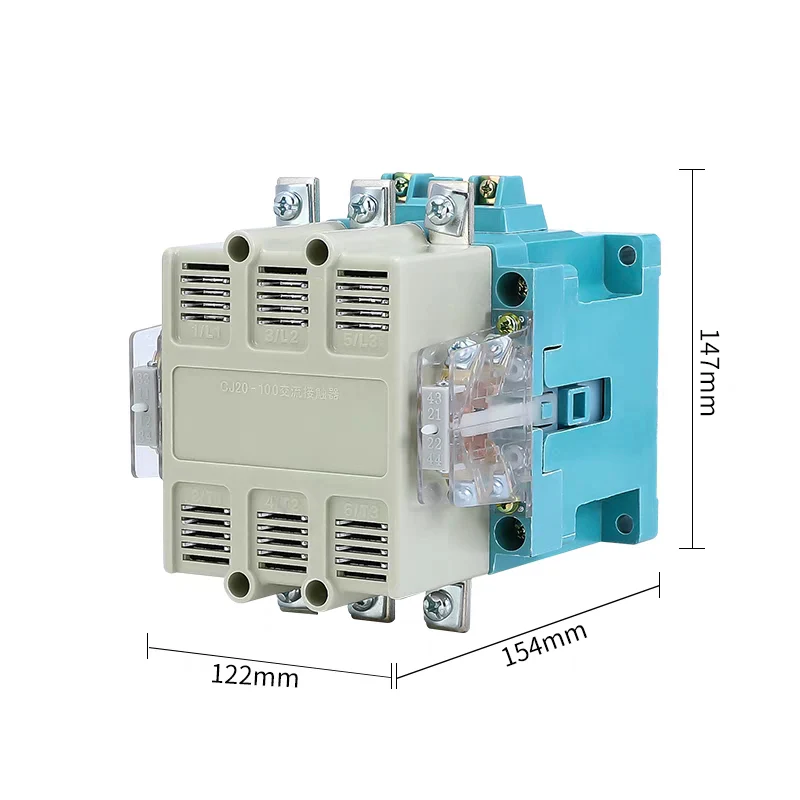

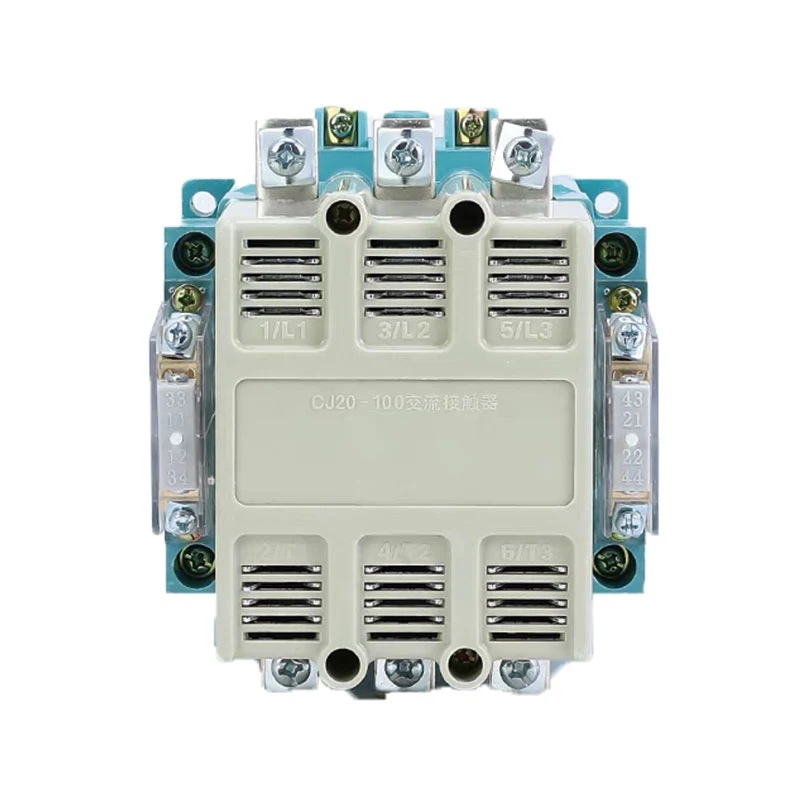

CJ20 AC Kontaktör

XUCKY Electric, Kontrol Motorları üreticilerine ve tedarikçilerine yönelik CJ20 AC Kontaktördür. CJ20 AC kontaktör (AC/DC kontaktör), esas olarak AC 50Hz (veya 60Hz) devresinde kullanılır, 660V'a kadar nominal voltaj, 630A'ya kadar nominal çalışma akımı, uzun mesafeli açma ve kapama devresi için ve uygun termal aşırı yük ile kombinasyon halinde kullanılır Çalışmanın aşırı yüklenebileceği devreyi korumak için röle. AC/DC kontaktörü IEC60947-4-1, GB14048.4 standartlarını karşılar.

Talep Gönder

Ürün Açıklaması

Uygulama Kapsamı

CJ20 AC kontaktör (AC/DC kontaktör), esas olarak AC 50Hz (veya 60Hz) devresinde kullanılır, 660V'a kadar nominal voltaj, 630A'ya kadar nominal çalışma akımı, uzun mesafeli devre yapma ve kesme için ve uygun termal aşırı yük ile kombinasyon halinde kullanılır Çalışmanın aşırı yüklenebileceği devreyi korumak için röle. AC/DC kontaktörü IEC60947-4-1, GB14048.4 standartlarını karşılar.

Model ve anlam

Normal çalışma koşulları ve kurulum koşulları

Ortam hava sıcaklığı: -5°C~+40°C, ortalama 24 saat içinde +35°C'yi aşmaz.

Yükseklik: 2000 metreden fazla değil.

Atmosfer koşulları: maksimum sıcaklık +40°C'dir, bağıl nem %50'den fazla değildir; daha düşük sıcaklıklarda daha yüksek bir bağıl neme izin verilebilir, örneğin +20°C'den %90'a kadar; sıcaklık değişimleri nedeniyle ara sıra oluşan yoğuşma için özel önlemler alınmalıdır.

Kirlilik seviyesi: 3.

Kurulum kategorisi: Ⅲ.

Kurulum koşulları: Kurulum yüzeyinin ve dikey düzlemin eğimi ±5°'den fazla değildir.

Şok Titreşimi: AC/DC kontaktörü belirgin bir sarsıntı, şok ve titreşimin olmadığı yere kurulmalı ve kullanılmalıdır.

Ana parametreler ve teknik performans

Bobin nominal kontrol besleme voltajı Us: AC 50Hz, 110V, 127V, 220V, 380V; DC: 110V, 220V

Mekanik ömür: 10 milyon kez CJ20-10, 16, 25, 40, 63, 100, 160; 6 milyon kez CJ20-250, 400, 630.

Enerji tasarruflu AC/DC kontağının tasarruf oranı(bkz. Tablo 1).

Tablo 1

Modeli	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Tasarruf oranı %	90	95	95

Kontaktörün ana parametreleri ve teknik performansı (bkz. Tablo 2).

Tablo 2

Modeli	Nominal izolasyon voltajı kullanıcı arayüzü(V)	Geleneksel serbest hava ısıtma akımı Ith(A)	Maksimum güç üç fazlı sincap tarafından kontrol edilen kafes motoru AC-3 kW			Çalıştırma sayısı saat başına döngü kez/saat(AC-3)	AC-3 Elektrik ömrü (10000 kez)	Bobin gücü Başlat / Beklet VA/VA	Sigorta seçimi (SCPD) modelleri
Modeli	Nominal izolasyon voltajı kullanıcı arayüzü(V)	Geleneksel serbest hava ısıtma akımı Ith(A)	220V	380V	660V	Çalıştırma sayısı saat başına döngü kez/saat(AC-3)	AC-3 Elektrik ömrü (10000 kez)	Bobin gücü Başlat / Beklet VA/VA	Sigorta seçimi (SCPD) modelleri
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85,5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Yardımcı kontakların kontak tipi, miktarı ve temel parametreleri (bkz. Tablo 3)

Tablo 3

Modeli	Geleneksel serbest hava ısıtma akımı (A)	Nominal izolasyon voltajı (V)	Anma işletimi gerilim(V)		Anma işletimi akım (A)		Nominal kontrol kapasitesi		Türler ve sayı temas
			klima	DC	klima	DC	klima	DC
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100VA	DC-13 30W	İkisi normalde açık, ikisi normalde kapalı
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	AC-15 300VA	DC-13 60W	İkisi normalde açık, ikisi normalde kapalı
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	AC-15 500VA	DC-13 60W	normalde açık 4 3 2
			220	110	2.3	0.6			normalde kapalı 2 3 4

Bağlantı şeması

Yapısal özellikler

CJ20-40A'nın doğrudan etkili ve çift kesici, yardımcı kontağının ve daha fazlasının ana kontağın her iki tarafına monte edilmiş ayrı bileşen olarak düzenlenmesi için AC/DC kontaktörünün kontak sistemi, elektrikte ayırmadır.

CJ20-10~25A AC/DC kontaktörler vidalarla veya 35mm standart kart raylarıyla monte edilebilir.

CJ20-10~16A AC/DC kontaktörler, çift kesme noktalı basit açılan ark bölmesi kullanır ve geri kalanı, yüksek kesme kapasitesi ve yüksek güvenilirliğe sahip, çok uzunlamasına dikişli ark kapağı veya ark kapağı muhafazaları kullanır.

CJ20-63~630 enerji tasarruflu AC/DC kontaktörler DC genel güç tasarrufu modülüne sahiptir, yalnızca susturucu enerji tasarrufu sağlayan ürünler veya DC çalışma ürünleri elde etmekle kalmaz, ayrıca yardımcı kontakları almaz, böylece ürün güvenilirliğini ve ömrünü büyük ölçüde artırır.
