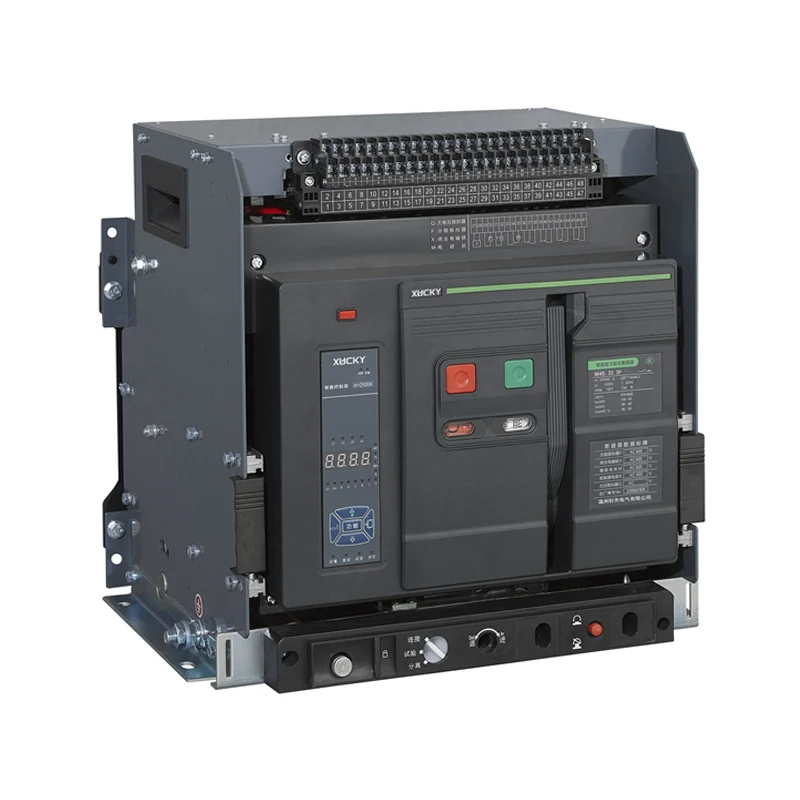

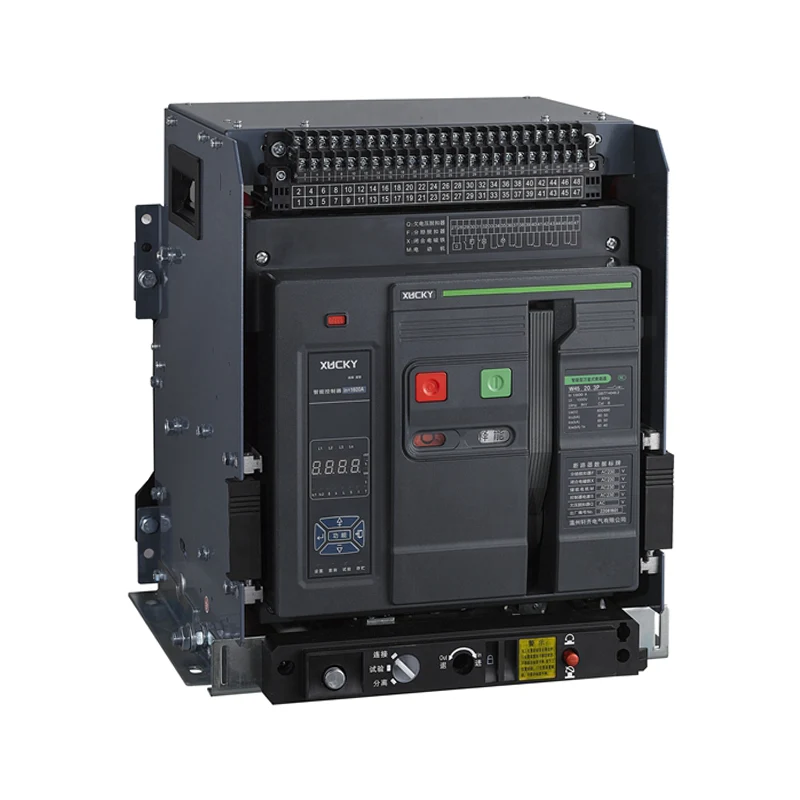

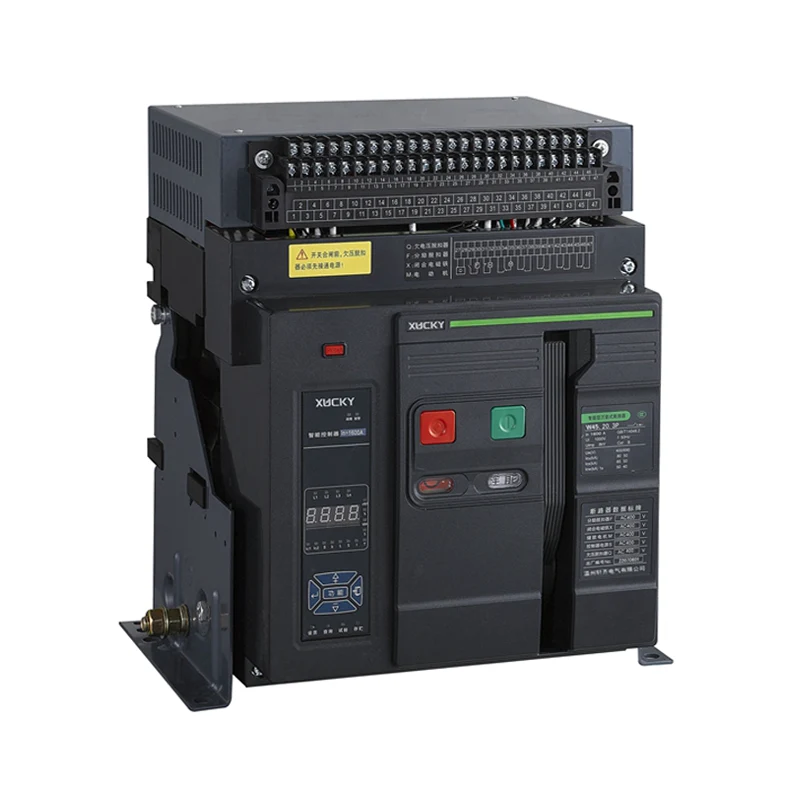

Çin XUCKY Electric özelleştirilmiş DW45 Havalı Devre Kesici, ACB (bundan sonra devre kesici olarak anılacaktır), gücü dağıtmak ve korumak için kullanılan AC 50Hz, 660V (690V) ve altındaki nominal gerilim, 630A ~ 6300A nominal akım ile dağıtım ağı için uygundur. aşırı yük, düşük voltaj, kısa devre, tek fazlı topraklama ve diğer arızalardan hat ve güç ekipmanı. Havalı Devre Kesici akıllı koruma fonksiyonuna sahiptir, seçici koruma hassastır, güç kaynağı güvenilirliğini artırabilir ve gereksiz elektrik kesintilerini önleyebilir. Aynı zamanda kontrol merkezi ve otomasyon sisteminin gereksinimlerini karşılamak için "Dört Uzaktan Kumanda" işlemini gerçekleştirecek açık iletişim arayüzüne sahiptir. Devre kesicinin 2000 metrede 8000 V darbe dayanım gerilimi vardır (farklı yüksekliklerde revize edilmiştir, 12000 V'u geçmeyecektir). Acb havalı devre kesici, akıllı kontrolör ve sensörle donatılmamıştır ve izolatör olarak kullanılabilir.
XUCKY profesyonel bir havalı devre kesici üreticisidir. Acb havalı devre kesici, GB14048.2 "Alçak gerilim anahtarlama donanımı ve kontrol donanımı Düşük voltajlı devre kesiciler" ve IEC60947-2 "Alçak gerilim anahtarlama donanımı ve kontrol donanımı devre kesicileri" ve diğer standartları karşılar.
● Sınıflandırma
Kurulum yöntemine göre: sabit tip, çekmece tipi.
Kutuplara göre: üç kutup, dört kutup. Çalışma moduna göre: elektrikle çalıştırma, manuel çalıştırma (revizyon, bakım).
● Sürüm türü
Akıllı kontrolör, düşük voltajda geçici (veya gecikmeli) bırakma, şönt bırakma.
● Akıllı denetleyici performansı
A. Açık Tip Devre Kesicinin akıllı kontrolörü şu bölümlere ayrılmıştır: bse5 (H tipi: iletişim), bse4 (M tipi: ortak akıllı tip), bse3 (L tipi: ekonomik tip);
B. Aşırı yük ile uzun gecikme ters zaman limiti, kısa gecikme ters zaman limiti, sabit zaman limiti, anlık fonksiyon. Kullanıcılar kendi gerekli koruma özelliklerini ayarlayabilir;
C. Tek fazlı topraklama koruma fonksiyonu;
D. Ekran fonksiyonu: akım ekranının ayarlanması, çalışma akımı ekranı, her faz voltajının ana ekranı (siparişte voltaj ekranı öne çıkarılmalıdır);
e. Alarm fonksiyonu: aşırı yük alarmı;
F. Kendi kendine kontrol fonksiyonu: aşırı ısınma kendi kendine kontrol, mikrobilgisayarın kendi kendine teşhisi;
G. Test fonksiyonu: Kontrolörün çalışma özelliklerini test edin.
● Ortam hava sıcaklığı: Üst sınır değeri +40°C'yi, alt sınır değeri -5°C'den az ve 24 saatlik ortalama değer +35°C'yi aşmaz. Not: Çalışma koşulu alt limit değerinin -10°C veya -25°C olmasıdır, kullanıcının şirkete beyan etmesi gerekir; Üst limit +40°C'yi aşıyor veya alt limit -10°C'nin altında veya -25°C çalışma koşullarında kullanıcıların firmaya danışması gerekmektedir.
● Kurulum yerinin rakımı 2000 m'yi geçmiyor.
● Havalı Devre Kesicinin Atmosfer Koşulları: Ortam havası +40°C olduğunda atmosferik bağıl nem %50'yi geçmez. Daha düşük sıcaklıklarda nispeten yüksek bağıl neme sahip olabilir. En yağışlı ayın aylık ortalama maksimum bağıl nemi %90'dır. Ortalama minimum sıcaklık +25°C'dir ve sıcaklık değişimlerinden dolayı ürün yüzeyinde oluşan yoğuşmayı dikkate alın. Gerekli gereksinimleri aşın ve şirkete danışın.
● Koruma düzeyi: IP30
● Kirlilik düzeyi: III
● Kategoriyi kullanın: Sınıf B veya Sınıf A
● Kurulum kategorisi: 660V (690V) veya daha düşük nominal çalışma gerilimine sahip acb havalı devre kesici ve düşük gerilim bobini. Güç transformatörünün birincil bobini, kurulum kategorisi IV için kullanılır. Yardımcı devre ve kontrol devresinin kurulum kategorisi III'tür.
● Kurulum koşulları: Devre kesici bu kılavuzun gerekliliklerine uygun olarak kurulacaktır. Devre kesicinin dikey eğimi 5°'yi (maden devre kesicinin eğimi 15°'yi) aşmayacaktır.
● Devre kesicinin pozitif göstergesi
● Devre kesicinin nominal akımı
| Çerçeve anma akımı Inm (A) | Nominal akım In (A) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Nominal kısa devre kesme kapasitesi ve kısa süreli dayanım akımı, devre kesicinin ark mesafesi sıfırdır (yani devre kesicinin dışında ark oluşmaz).
| Çerçeve anma akımı Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| Derecelendirme limiti kısa devre kesme kapasitesi Icu(kA)O-CO | 400V | 80 | 100 | 100 | 120 |
| 690V | 50 | 65 | 65 | 80 | |
| Derecelendirme sınırı kısa devre yapma kapasitesi n×Icu(kA)/cosΦ | 400V | 176/0,2 | 220/0,2 | 220/0,2 | 264/0,2 |
| 690V | 105/0,25 | 143/0,2 | 143/0,2 | 187/0,2 | |
| Nominal çalışma kısa devre kesme kapasitesi Ics(kA)O-CO-CO | 400V | 50 | 65 | 65 | 80 |
| 690V | 40 | 50 | 50 | 70 | |
| Nominal kısa süreli dayanım akımı
Icw(kA)1s, gecikme 0,4s, O-CO |
400V | 50 | 65 | 65/80(MCR) | 85/100(MCR) |
| 690V | 40 | 50 | 50/65(MCR) | 65/75(MCR) | |
Not: Tablodaki üst ve alt çizgilerin kopma kapasiteleri aynıdır.
● Akıllı aşırı akım kontrol cihazının koruma özellikleri ve fonksiyonları
1. Ir (I/In) ayar değeri ve kontrolörün hatası
| Uzun gecikme | kısa gecikme | Anlık | Toprak Arızası | ||||
| Ve1 | IR2 | hata | IR3 | hata | IR4 | hata | |
| (0.4-1)İçinde | (0.4-15)İçinde | ±%10 | ~50kA olarak(Inm=2000A) In~75kA(Inm=3200~4000A) ~100kA olarak(Inm=6300A) |
±%15 | Inm=2000~4000A (0,2~0,8) Giriş Maksimum 1200A, Min 160A |
Inm=6300A (0.2-1.0)İçinde |
±%10 |
Not: Aynı anda (gerekli) üç aşamalı koruma olduğunda ayar değerleri geçilemez.
2. Uzun gecikmeli aşırı akım koruması ters zamanlı çalışma özellikleri I²TL=(1.5lr1)²tL ve (1.05~2.0)lr1 çalışma süresi Tablo 4'te gösterilmektedir ve zaman hatası ±%15'tir.
Not: tL-Uzun gecikme 1,5lrs ayar süresi, TL-Uzun gecikme çalışma süresi.
Not: Aynı anda (gerekli) üç aşamalı koruma olduğunda ayar değerleri geçilemez.
| 1.05 ve 1 | 1.3Ir1 | 1,5Ir1 ayar süresi (s) | 15 | 30 | 60 | 120 | 240 | 480 |
| >2 saat çalışmama | <1 saat operasyon | 2,0Ir1 çalışma süresi (s) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Kısa gecikmeli aşırı akım koruma özellikleri
Kısa süreli gecikmeli aşırı akım koruması kesin zaman sınırıdır. Düşük katın ters zaman olması gerekiyorsa, karakteristik şöyledir: I²Ts=(8Ir1)²ts, ts genel gecikme tasarım süresidir;
Aşırı yük akımı >8Ir olduğunda otomatik olarak sabit zaman karakteristiğine dönüşür. Kesin zaman sınırı karakteristiği Tablo 5'te gösterilmektedir. Zaman sınırı hatası ±15°C'dir.
| Gecikme süresi | İade edilebilir süreler | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. L, M tipi akıllı kontrolörün bağlantı şeması (standart tip) (bkz. Şekil 1)
SB1 - Şant düğmesi (kullanıcı tarafından sağlanır)
SB2 - Düşük gerilim düğmesi (kullanıcı tarafından sağlanır)
F - Şönt açma
O - Normalde Açık Kontak (3A/AC380V)
C - Normalde kapalı kontak (3A/AC380V)
Q - Düşük gerilim anlık bırakma veya düşük gerilim gecikmeli bırakma
M - Enerji depolama motoru
SB3 - Kapatma düğmesi (kullanıcı tarafından sağlanır)
X - Kapanış elektromıknatısı
DF - Devre kesici yardımcı kontağı
1# Çalışma gücü girişi ucu (pozitif giriş için DC modülü)
2# Çalışma gücü girişi ucu (negatif giriş için DC modülü)
25#, 26# Harici merkez kutup veya toprak akım trafosu girişi
19#, 20#, 21#, 22#, 23#, 24# Çerçeve II ve III ekleme kontaklarıdır.
3# Arıza açma, normalde kapalı kontak çıkışı
4# Arıza açma, kontak çıkışı ortak ucu
5# Arıza açma, normalde açık kontak çıkışı
* Akıllı serbest bırakma ünitesinin güç kaynağı DC güç kaynağı olduğunda, güç kaynağı modülü eklenmelidir. (1# ve 2# terminallerinin AC güç kaynağına erişimi yasaktır).
2. M, H akıllı kontrol cihazı + ek fonksiyonun (çok fonksiyonlu) kablo bağlantı şeması (bkz. Şekil 2)
SB1 - Şant düğmesi (kullanıcı tarafından sağlanır)
SB2 - Düşük gerilim düğmesi (kullanıcı tarafından sağlanır)
F-Şant sürümü
O-Normalde Açık Kontak (3A/AC380V)
C- Normalde kapalı kontak (3A/AC380V)
Q - Düşük gerilim anlık bırakma veya düşük gerilim gecikmeli bırakma
M - Enerji depolama motoru
SB3 - Kapatma düğmesi (kullanıcı tarafından sağlanır)
X - Kapanış elektromıknatısı
DF - Devre kesici yardımcı kontağı
1#, 2# Çıkış gücü girişi
3#, 4#, 5# Arıza açma kontak çıkışı
Ve 4# satırı genel uçtur
6#, 7# Kesici durumu ilk yardımcı kontak çıkış ucu
8#, 9# Kesici durumu ikinci yardımcı kontak çıkış ucu
10# İletişim arayüzü çıkışı A ucu
11# İletişim arayüzü çıkışı B ucu
12#, 13# İlk sinyal kontağı çıkış ucu
14#, 15# İkinci sinyal kontağı çıkış ucu
16#, 17# Üçüncü set sinyal kontağı çıkış ucu
18#, 19# Dördüncü set sinyal kontağı çıkış ucu
20# Koruma toprak hattı
21# N fazı gerilim giriş ucu
22# A fazı voltaj giriş ucu
23# B fazı gerilim giriş ucu
24# C fazı voltaj giriş ucu
25# Harici trafo giriş ucu 1
26# Harici trafo giriş ucu 2
● DW45-2000(FrameⅠ) Sabit Açık Tip Devre Kesicinin ana hatları ve montaj boyutları
● DW45-3200 (ÇerçeveⅡ) Sabit Devre Kesicinin ana hatları ve montaj boyutu
● DW45-2000(ÇerçeveⅠ) Çekmeceli ACR Havalı Devre Kesicinin ana hatları ve montaj boyutu
● DW45-3200(Çerçeve Ⅱ) Çekmeceli Havalı Devre Kesicinin ana hatları ve montaj boyutu
● DW45-4000'in ana hatları ve montaj boyutu (Çerçeve Ⅱ Kapasiteyi artırın) Çekmeceli ACR Havalı Devre Kesici
● DW45-4000/4(ÇerçeveⅠ3+4 tipi) Çekmeceli ACR Havalı Devre Kesicinin ana hatları ve montaj boyutları
● DW45-6300/4000A~5000A (Çerçeve Ⅲ) Çekmeceli ACR Havalı Devre Kesicinin ana hatları ve montaj boyutları
● DW45-6300/3 6300A (Çerçeve Ⅲ) Çekmeceli ACR Havalı Devre Kesicinin ana hatları ve montaj boyutları
● Harici bağlantı bakır özellikleri, miktarı
| Nominal akım | Harici bakır özellikleri | Kutup başına miktar | Nominal akım | Harici bakır özellikleri | Kutup başına miktar |
| 630A | 40×5 | 2 | 2900A | 100×10 | 3 |
| 800A | 50×5 | 2 | 3200A | 120×10 | 3 |
| 1000A | 60×5 | 2 | 3600A | 120×10 | 4 |
| 1250A | 80×5 | 2 | 4000A | 120×10 | 4 |
| 1600A | 100×5 | 2 | 5000A | 120×10 | 5 |
| 2000A | 100×5 | 3 | 6300A | 120×10 | 6 |
| 2500A | 100×5 | 4 |
