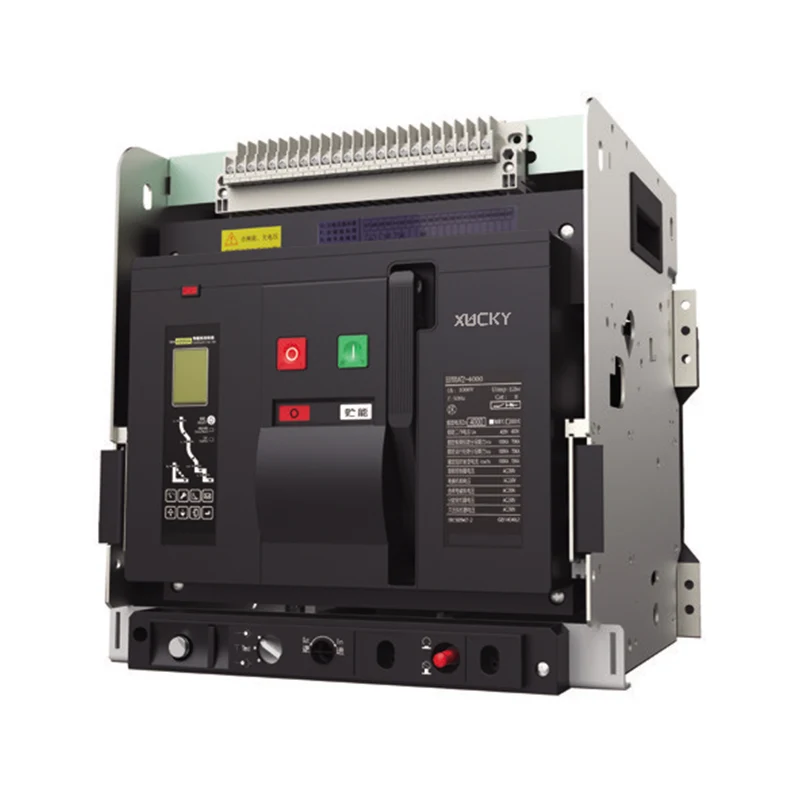

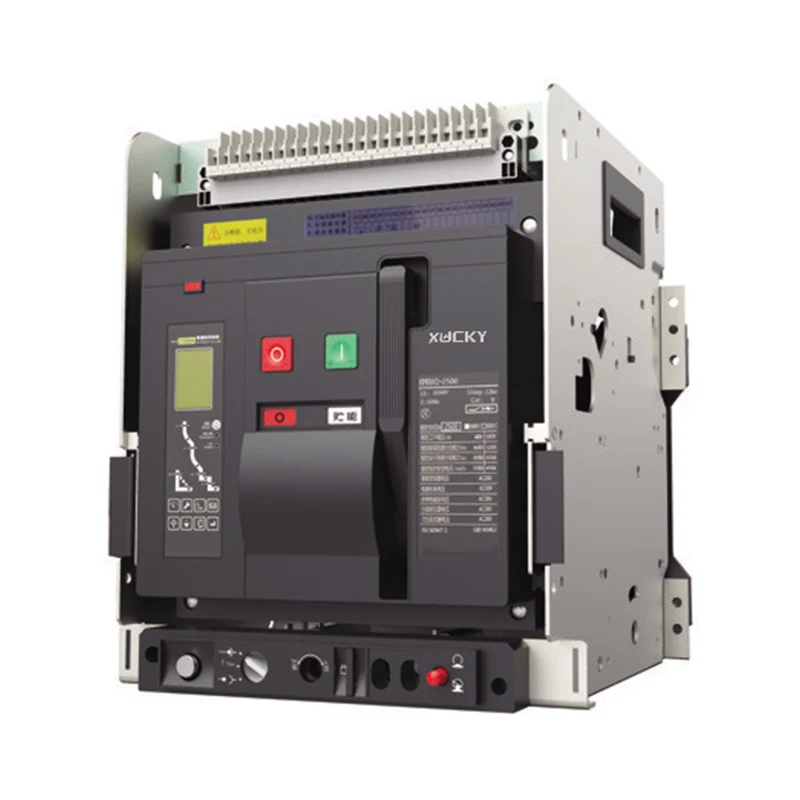

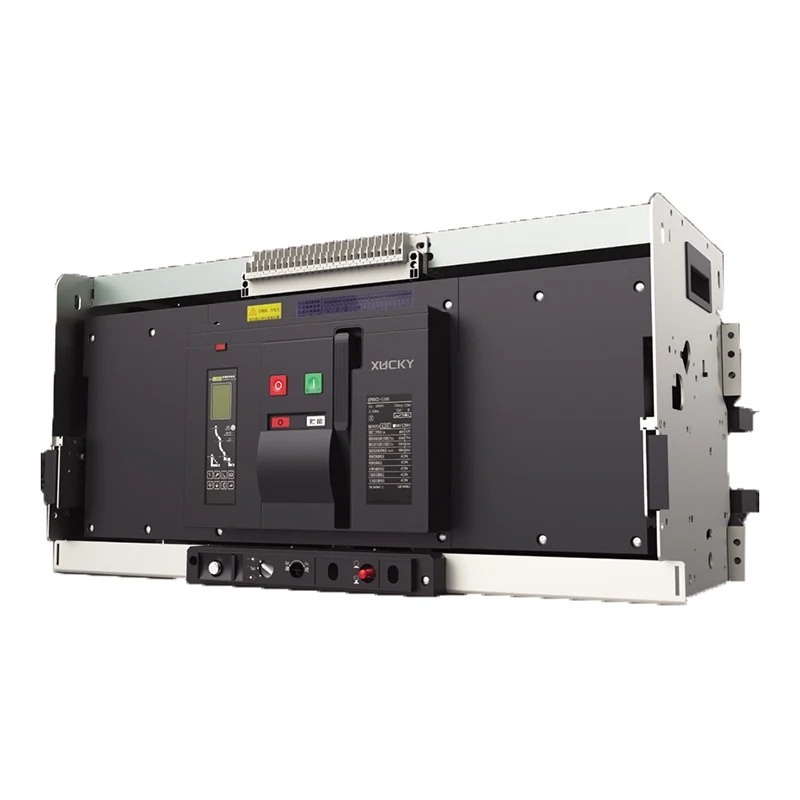

XUW2 Havalı Devre Kesici

Uygulama kapsamı

XUCKY Electric, Çin'de büyük ölçekli bir XUW2 Havalı Devre Kesici üreticisi ve tedarikçisidir. Uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaştık. Ürünlerimiz iyi bir fiyat avantajına sahiptir ve Güney Amerika, Orta Doğu, Afrika, Güneydoğu Asya pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz. Havalı Devre Kesici akıllı koruma fonksiyonuna sahiptir, seçici koruma hassastır, güç kaynağı güvenilirliğini artırabilir ve gereksiz elektrik kesintilerini önleyebilir. Aynı zamanda kontrol merkezi ve otomasyon sisteminin gereksinimlerini karşılamak için "Dört Uzaktan Kumanda" işlemini gerçekleştirecek açık iletişim arayüzüne sahiptir. Devre kesicinin 2000 metrede 8000 V darbe dayanım gerilimi vardır (farklı yüksekliklerde revize edilmiştir, 12000 V'u geçmeyecektir). Acb havalı devre kesici, akıllı kontrolör ve sensörle donatılmamıştır ve izolatör olarak kullanılabilir.

XUCKY, profesyonel bir açık devre kesici üreticisidir. Acb açık devre kesici, GB14048.2 "Alçak gerilim anahtarlama donanımı ve kontrol düzeni Düşük gerilim devre kesicileri" ve IEC60947-2 "Alçak gerilim anahtarlama donanımı ve kontrol düzeni devre kesicileri" ve diğer standartları karşılar.

Model ve anlam

● Sınıflandırma

Kurulum yöntemine göre: sabit tip, çekmece tipi.

Kutuplara göre: üç kutup, dört kutup. Çalışma moduna göre: elektrikle çalıştırma, manuel çalıştırma (revizyon, bakım).

● Sürüm türü

Akıllı kontrolör, düşük voltajda geçici (veya gecikmeli) bırakma, şönt bırakma.

● Akıllı denetleyici performansı

A. Açık Tip Devre Kesicinin akıllı kontrolörü şu bölümlere ayrılmıştır: bse5 (H tipi: iletişim), bse4 (M tipi: ortak akıllı tip), bse3 (L tipi: ekonomik tip);

B. Aşırı yük ile uzun gecikme ters zaman limiti, kısa gecikme ters zaman limiti, sabit zaman limiti, anlık fonksiyon. Kullanıcılar kendi gerekli koruma özelliklerini ayarlayabilir;

C. Tek fazlı topraklama koruma fonksiyonu;

D. Ekran fonksiyonu: akım ekranının ayarlanması, çalışma akımı ekranı, her faz voltajının ana ekranı (siparişte voltaj ekranı öne çıkarılmalıdır);

e. Alarm fonksiyonu: aşırı yük alarmı;

F. Kendi kendine kontrol fonksiyonu: aşırı ısınma kendi kendine kontrol, mikrobilgisayarın kendi kendine teşhisi;

G. Test fonksiyonu: Kontrolörün çalışma özelliklerini test edin.

Normal çalışma koşulları ve kurulum koşulları

● Ortam hava sıcaklığı: Üst sınır değeri +40°C'yi, alt sınır değeri -5°C'den az ve 24 saatlik ortalama değer +35°C'yi aşmaz. Not: Çalışma koşulu alt limit değerinin -10°C veya -25°C olmasıdır, kullanıcının şirkete beyan etmesi gerekir; Üst limit +40°C'yi aşıyor veya alt limit -10°C'nin altında veya -25°C çalışma koşullarında kullanıcıların firmaya danışması gerekmektedir.

● Kurulum yerinin rakımı 2000 m'yi geçmiyor.

● Havalı Devre Kesicinin Atmosfer Koşulları: Ortam havası +40°C olduğunda atmosferik bağıl nem %50'yi geçmez. Daha düşük sıcaklıklarda nispeten yüksek bağıl neme sahip olabilir. En yağışlı ayın aylık ortalama maksimum bağıl nemi %90'dır. Ortalama minimum sıcaklık +25°C'dir ve sıcaklık değişimlerinden dolayı ürün yüzeyinde oluşan yoğuşmayı dikkate alın. Gerekli gereksinimleri aşın ve şirkete danışın.

● Koruma düzeyi: IP30

● Kirlilik düzeyi: III

● Kategoriyi kullanın: Sınıf B veya Sınıf A

● Kurulum kategorisi: 660V (690V) veya daha düşük nominal çalışma gerilimine sahip acb havalı devre kesici ve düşük gerilim bobini. Güç transformatörünün birincil bobini, kurulum kategorisi IV için kullanılır. Yardımcı devre ve kontrol devresinin kurulum kategorisi III'tür.

● Kurulum koşulları: Devre kesici bu kılavuzun gerekliliklerine uygun olarak kurulacaktır. Devre kesicinin dikey eğimi 5°'yi (maden devre kesicinin eğimi 15°'yi) aşmayacaktır.
