XUW1 Açık Devre Kesici

XUCKY Electric, XUW1 Havalı Devre Kesici konusunda uzmanlaşmış, Çin'in önde gelen üreticisi ve ihracatçısıdır. Dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılayacak geniş bir ürün yelpazemiz var. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

Talep Gönder

Ürün Açıklaması

Uygulama kapsamı

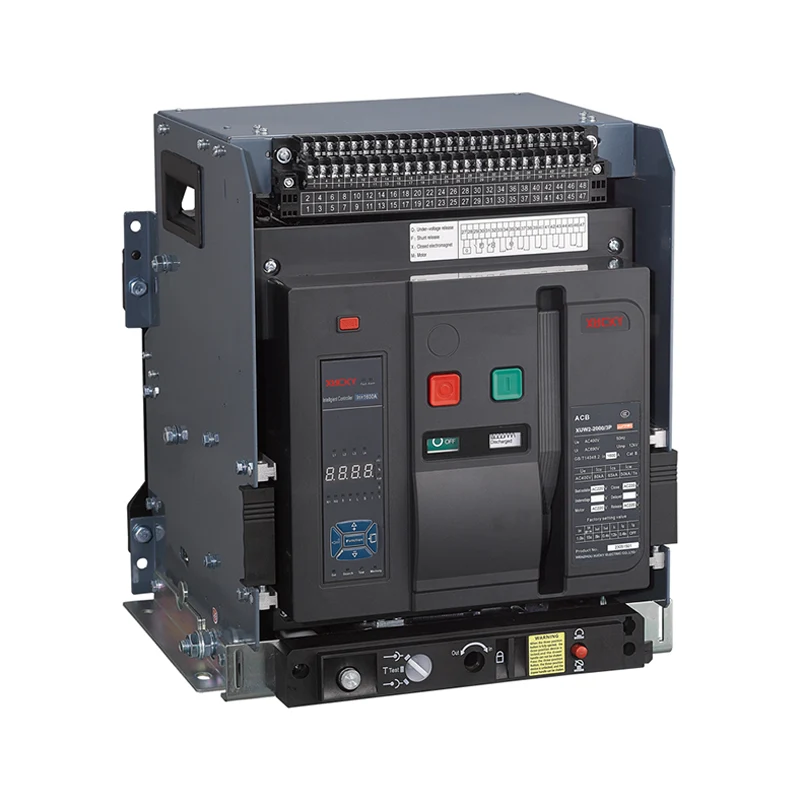

XUCKY Electric markasının XUW1 Havalı Devre Kesicisi, ACB (bundan sonra devre kesici olarak anılacaktır), gücü dağıtmak ve hattı korumak için kullanılan AC 50Hz, 660V (690V) ve altındaki nominal gerilim, 630A~6300A nominal akıma sahip dağıtım şebekesi için uygundur. ve aşırı yük, düşük voltaj, kısa devre, tek fazlı topraklama ve diğer arızalardan güç ekipmanı. Havalı Devre Kesici akıllı koruma fonksiyonuna sahiptir, seçici koruma hassastır, güç kaynağı güvenilirliğini artırabilir ve gereksiz elektrik kesintilerini önleyebilir. Aynı zamanda kontrol merkezi ve otomasyon sisteminin gereksinimlerini karşılamak için "Dört Uzaktan Kumanda" işlemini gerçekleştirecek açık iletişim arayüzüne sahiptir. Devre kesicinin 2000 metrede 8000 V darbe dayanım gerilimi vardır (farklı yüksekliklerde revize edilmiştir, 12000 V'u geçmeyecektir). Acb havalı devre kesici, akıllı kontrolör ve sensörle donatılmamıştır ve izolatör olarak kullanılabilir.

XUCKY, profesyonel bir açık devre kesici üreticisidir. Acb açık devre kesici, GB14048.2 "Alçak gerilim anahtarlama donanımı ve kontrol düzeni Düşük gerilim devre kesicileri" ve IEC60947-2 "Alçak gerilim anahtarlama donanımı ve kontrol düzeni devre kesicileri" ve diğer standartları karşılar.

● Sınıflandırma

Kurulum yöntemine göre: sabit tip, çekmece tipi.

Kutuplara göre: üç kutup, dört kutup. Çalışma moduna göre: elektrikle çalıştırma, manuel çalıştırma (revizyon, bakım).

● Sürüm türü

Akıllı kontrolör, düşük voltajda geçici (veya gecikmeli) bırakma, şönt bırakma.

● Akıllı denetleyici performansı

A. Açık Tip Devre Kesicinin akıllı kontrolörü şu bölümlere ayrılmıştır: bse5 (H tipi: iletişim), bse4 (M tipi: ortak akıllı tip), bse3 (L tipi: ekonomik tip);

B. Aşırı yük ile uzun gecikme ters zaman limiti, kısa gecikme ters zaman limiti, sabit zaman limiti, anlık fonksiyon. Kullanıcılar kendi gerekli koruma özelliklerini ayarlayabilir;

C. Tek fazlı topraklama koruma fonksiyonu;

D. Ekran fonksiyonu: akım ekranının ayarlanması, çalışma akımı ekranı, her faz voltajının ana ekranı (siparişte voltaj ekranı öne çıkarılmalıdır);

e. Alarm fonksiyonu: aşırı yük alarmı;

F. Kendi kendine kontrol fonksiyonu: aşırı ısınma kendi kendine kontrol, mikrobilgisayarın kendi kendine teşhisi;

G. Test fonksiyonu: Kontrolörün çalışma özelliklerini test edin.

Normal çalışma koşulları ve kurulum koşulları

● Ortam hava sıcaklığı

Üst sınır değeri +40°C'yi, alt sınır değeri -5°C'den az, 24 saatlik ortalama değer ise +35°C'yi aşmaz. Not: Çalışma koşulu alt limit değerinin -10°C veya -25°C olmasıdır, kullanıcının şirkete beyan etmesi gerekir; Üst limit +40°C'yi aşıyor veya alt limit -10°C'nin altında veya -25°C çalışma koşullarında kullanıcıların firmaya danışması gerekmektedir.

● Kurulum yerinin rakımı 2000 m'yi geçmiyor.

● Havalı Devre Kesicinin atmosferik koşulları

Ortam havası +40°C olduğunda atmosferik bağıl nem %50'yi geçmez. Daha düşük sıcaklıklarda nispeten yüksek bağıl neme sahip olabilir. En yağışlı ayın aylık ortalama maksimum bağıl nemi %90'dır. Ortalama minimum sıcaklık +25°C'dir ve sıcaklık değişimlerinden dolayı ürün yüzeyinde oluşan yoğuşmayı dikkate alın. Gerekli gereksinimleri aşın ve şirkete danışın.

● Koruma düzeyi: IP30

● Kirlilik düzeyi: III

● Kategoriyi kullanın: Sınıf B veya Sınıf A

● Kurulum kategorisi: 660V (690V) veya daha düşük nominal çalışma gerilimine sahip acb havalı devre kesici ve düşük gerilim bobini. Güç transformatörünün birincil bobini, kurulum kategorisi IV için kullanılır. Yardımcı devre ve kontrol devresinin kurulum kategorisi III'tür.

● Kurulum koşulları: Devre kesici bu kılavuzun gerekliliklerine uygun olarak kurulacaktır. Devre kesicinin dikey eğimi 5°'yi (maden devre kesicinin eğimi 15°'yi) aşmayacaktır. Yapının kısa tanıtımı

● Devre kesicinin pozitif göstergesi

Teknik veriler ve performans

● Devre kesicinin nominal akımı

Çerçeve anma akımı Inm (A) Nominal akım In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Nominal kısa devre kesme kapasitesi ve kısa süreli dayanım akımı, devre kesicinin ark mesafesi sıfırdır (yani devre kesicinin dışında ark oluşmaz).

Çerçeve anma akımı Inm (A) 2000 3200 4000 6300

Değer limiti kısa devre kesme kapasitesi Icu(kA)O-CO 400V 80 100 100 120

690V 50 65 65 80

Değer limiti kısa devre yapma kapasitesi n×Icu(kA)/cosΦ 400V 176/0,2 220/0,2 220/0,2 264/0,2

690V 105/0,25 143/0,2 143/0,2 187/0,2

Nominal çalışma kısa devre kesme kapasitesi Ics(kA)O-CO-CO 400V 50 65 65 80

690V 40 50 50 70

Nominal kısa süreli dayanım akımı

Icw(kA)1s, gecikme 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690V 40 50 50/65(MCR) 65/75(MCR)

Not: Tablodaki üst ve alt çizgilerin kopma kapasiteleri aynıdır.

● Akıllı aşırı akım kontrol cihazının koruma özellikleri ve fonksiyonları

Aşırı akım kontrol cihazının koruma özellikleri

1. Ir (I/In) ayar değeri ve kontrolörün hatası

Uzun gecikme kısa gecikme Anlık Toprak Arızası

Ir1 Ir2 hatası Ir3 hatası Ir4 hatası

(0,4-1)In (0,4-15)In ±10% In~50kA(Inm=2000A)

In~75kA(Inm=3200~4000A)

In~100kA(Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8) Giriş

Maksimum 1200A, Min 160A Inm=6300A

(0,2-1,0)±10% olarak

Not: Aynı anda (gerekli) üç aşamalı koruma olduğunda ayar değerleri geçilemez.

2. Uzun gecikmeli aşırı akım koruması ters zamanlı çalışma özellikleri I²TL=(1.5lr1)²tL ve (1.05~2.0)lr1 çalışma süresi Tablo 4'te gösterilmektedir ve zaman hatası ±%15'tir.

Not: tL-Uzun gecikme 1,5lrs ayar süresi, TL-Uzun gecikme çalışma süresi.

Not: Aynı anda (gerekli) üç aşamalı koruma olduğunda ayar değerleri geçilemez.

1,05Ir1 1,3Ir1 1,5Ir1 ayar süresi (s) 15 30 60 120 240 480

＞2 saat çalışmama ＜ 1 saat çalışma 2,0Ir1 çalışma süresi (s) 8,4 16,9 33,7 67,5 135 270

3. Kısa gecikmeli aşırı akım koruma özellikleri

Kısa süreli gecikmeli aşırı akım koruması kesin zaman sınırıdır. Düşük katın ters zaman olması gerekiyorsa, karakteristik şu şekildedir: I²Ts=(8Ir1)²ts, ts genel gecikme tasarım süresidir;

Aşırı yük akımı >8Ir olduğunda otomatik olarak sabit zaman karakteristiğine dönüşür. Kesin zaman sınırı karakteristiği Tablo 5'te gösterilmektedir. Zaman sınırı hatası ±15°C'dir.

Gecikme süresi Geri dönüş süresi

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Devre Kesicinin Bağlantı Şeması

1. L, M tipi akıllı kontrolörün bağlantı şeması (standart tip) (bkz. Şekil 1)

SB1 - Şant düğmesi (kullanıcı tarafından sağlanır)

SB2 - Düşük gerilim düğmesi (kullanıcı tarafından sağlanır)

F - Şant bırakma

O - Normalde Açık Kontak (3A/AC380V)

C - Normalde kapalı kontak (3A/AC380V)

Q - Düşük gerilim anlık bırakma veya düşük gerilim gecikmeli bırakma

M - Enerji depolama motoru

SB3 - Kapatma düğmesi (kullanıcı tarafından sağlanır)

X - Kapanış elektromıknatısı

DF - Devre kesici yardımcı kontağı

1# Çalışma gücü girişi ucu (pozitif giriş için DC modülü)

2# Çalışma gücü girişi ucu (negatif giriş için DC modülü)

25#, 26# Harici merkez kutup veya toprak akım trafosu girişi

19#, 20#, 21#, 22#, 23#, 24# Çerçeve II ve III ekleme kontaklarıdır.

3# Arıza açma, normalde kapalı kontak çıkışı

4# Arıza açma, kontak çıkışı ortak ucu

5# Arıza açma, normalde açık kontak çıkışı

* Akıllı serbest bırakma ünitesinin güç kaynağı DC güç kaynağı olduğunda, güç kaynağı modülü eklenmelidir. (1# ve 2# terminallerinin AC güç kaynağına erişimi yasaktır).

2. M, H akıllı kontrol cihazı + ek fonksiyonun (çok fonksiyonlu) bağlantı şeması (bkz. Şekil 2)

SB1 - Şant düğmesi (kullanıcı tarafından sağlanır)

SB2 - Düşük gerilim düğmesi (kullanıcı tarafından sağlanır)

F-Şant sürümü

O-Normalde Açık Kontak (3A/AC380V)

C- Normalde kapalı kontak (3A/AC380V)

Q - Düşük gerilim anlık bırakma veya düşük gerilim gecikmeli bırakma

M - Enerji depolama motoru

SB3 - Kapatma düğmesi (kullanıcı tarafından sağlanır)

X - Kapanış elektromıknatısı

DF - Devre kesici yardımcı kontağı

1#, 2# Çıkış gücü girişi
