XUCKY Electric, XUW2-1600 Havalı Devre Kesici konusunda uzmanlaşmış, Çin'in önde gelen üreticisi ve ihracatçısıdır. Dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılayacak geniş bir ürün yelpazemiz var. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.
10.000+ Memnun Müşteri | Küresel Bir Ağ Tarafından Güvenilen
Hava Devre Kesici (ACB), esas olarak trafo merkezindeki LT panelinde ve Ana dağıtım panosunda aşırı yükler, kısa devreler ve toprak arızaları kısa devre ve aşırı akım koruması için kullanılan bir elektrik koruma cihazıdır. Daha yüksek akım taşıma kapasitesi için kullanılır.
 |
Havalı Devre Kesici (ACB), özellikle trafo merkezi ve Ana dağıtım panosundaki LT panelinde aşırı yükler, kısa devreler ve toprak arızaları kısa devre ve aşırı akım koruması için kullanılan bir elektriksel koruma cihazıdır. Daha yüksek akım taşıma kapasitesi için kullanılır.
Kapanış Operasyonu ACB kapalı konumdayken, ana kontaklarından akım akar. Elektromanyetik bir cihaz olan kapatma bobinine, devre kesiciyi kapatmak için enerji verilir. Kapama bobinine enerji verildikçe, çalıştırma mekanizmasını titreştirerek ana kontakların kapanmasına ve devre kesicinin kapanmasına izin verir. içinden geçecek akım Açma Operasyonu Açma işlemi, elektrik sisteminde bir arıza veya aşırı yük olduğunda meydana gelir. Termal aşırı yük röleleri, manyetik röleler veya elektronik röleler gibi çeşitli koruma cihazları, devre boyunca akan akımı izler. Akım önceden ayarlanmış eşiği aşarsa, koruma cihazları açma işlemini başlatmak için açma bobinine enerji verme sinyali verir Ark Sönmesi ACB açıldığında akım akışının kesilmesi nedeniyle bir ark oluşur. Ark yüksek sıcaklıklar ve iyonize gazlar üretir Arkı söndürmek için ACB çevredeki havaya güvenir. Ark, çevredeki havanın soğutma etkisine maruz kaldığı ark oluklarına çekilir ve arkın enerji kaybetmesine ve sonunda sönmesine neden olur. Ark Olukları Ark olukları, arkı kontrollü bir yola yeniden yönlendirmek, onu daha küçük parçalara ayırmak ve yolunu uzatmak için tasarlanmıştır. Ark olukları, arkı bozan ve türbülans yaratan bir dizi plaka veya kanatçık sağlayarak arkın daha hızlı ve daha etkili şekilde söndürülmesine yardımcı olur. Enerjinin Serbest Bırakılması Ark söndükçe, enerji salınımı kontrol edilerek devre kesici bileşenlerindeki hasar en aza indirilir.
|

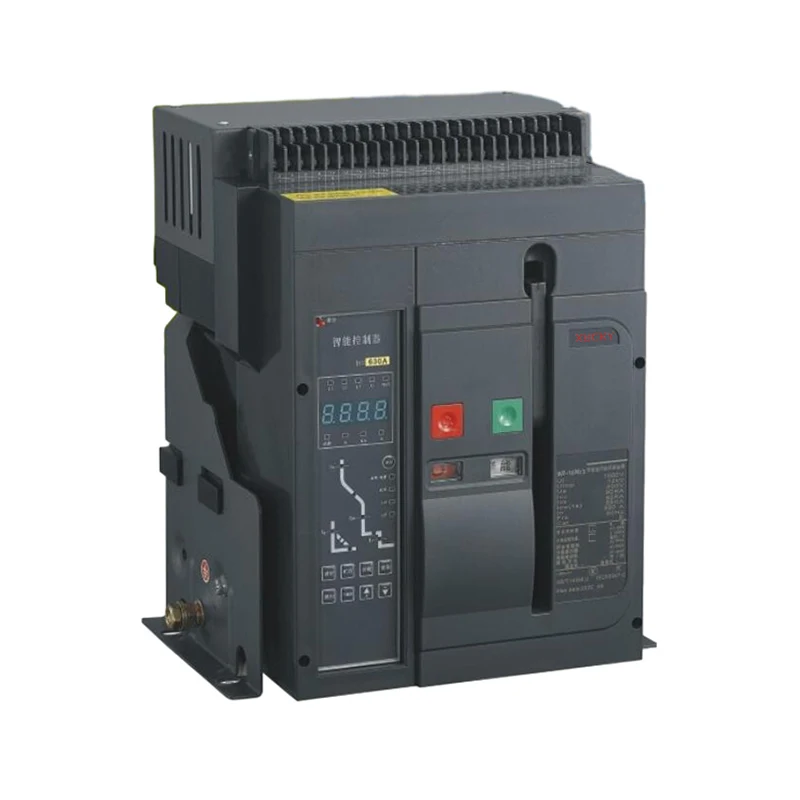

XUW2-1 600 Serisi akıllı havalı devre kesici (bundan sonra devre kesici olarak anılacaktır), AC 50Hz frekanslı, 690V'a kadar nominal çalışma voltajına ve 200A ila 1600A arası nominal akıma sahip dağıtım ağları için uygundur.
Elektrik enerjisini dağıtmak ve hatları ve güç ekipmanlarını aşırı yük, kısa devre, düşük voltaj, tek fazlı topraklama (kaçak) ve diğer arızalardan korumak için kullanılır. Devre kesicinin akıllı koruma fonksiyonu ve hassas seçici koruması vardır, güç kaynağı güvenilirliğini artırabilir ve gereksiz elektrik kesintilerini önleyebilir. Bu arada, fieldbus bağlantısı için uygun olan açık tip iletişim arayüzüne sahiptir ve kontrol merkezi ve otomasyon sisteminin gereksinimlerini karşılamak için dört uzaktan işlem için kullanılabilir. İlgili kaçak transformatörü ve akıllı kontrol cihazı ile donatılmış olarak sızıntı koruması sağlanabilir.
Devre kesicinin izolasyon işlevi vardır ve "_ /x" sembolüyle temsil edilir
Nominal çalışma akımı 630A ve altında olan devre kesici aynı zamanda AC 50 (60) Hz, 400V dağıtım şebekesinde aşırı yük, kısa devre, faz kaybı, düşük gerilim ve motorun toprak koruması için de kullanılabilir. Normal koşullar altında devre kesici aynı zamanda devrenin seyrek olarak değiştirilmesine ve motorun seyrek çalıştırılmasına da hizmet edebilir.
Devre kesici GB14048.1-2012 Alçak gerilim anahtarlama donanımı ve kontrol donanımı-Bölüm 1: Genel kurallar; Ve GB14048.2-2008 Alçak gerilim anahtarlama donanımı ve kontrol donanımı-Bölüm 2: Devre kesiciler; GB14048.4-2020 Alçak gerilim anahtarlama donanımı ve kontrol donanımı-Bölüm4-1:Kontaktörler ve motor yol vericiler-Elektromekanik kontaktörler ve motor yolvericiler (Motor koruyucu dahil)
| Modeli | XUW2-1600 | ||||||
| Kabuk çerçeve sınıfının anma akımı Inm (A) | 1600 | ||||||
| Nominal akım ln (A) | 200、400、500、630、800、1000、1250、1600 | ||||||
| Nominal çalışma gerilimi Ue(V) | AC400，AC690 | ||||||
| Çalışma frekansı (Hz) | 50Hz/60Hz | ||||||
| Nominal izolasyon gerilimi Ui(V) | 1000 | ||||||
| Nominal darbe tolerans gerilimi Uimp(kV) | 12 | ||||||
| Güç frekansı tolerans gerilimi U(V)1min | 3500 | ||||||
| sayısı | 3,4 | ||||||
| N-kutuplu nominal akım In(A) | %100 cln | ||||||
| Kategoriyi Kullan | GB14048.2 | B | |||||
| Nominal limit kısa devre kesme kapasitesiLcu (kA)(etkin değer) | AC400V | 65 | |||||
| AC690V | 50 | ||||||
| AC400V | 55 | ||||||
| Nominal kısa devre kesme kapasitesi | AC690v | 42 | |||||
| LCS (kA)(etkin değer) | AC400V | 143 | |||||
| AC690V | 105 | ||||||
| Nominal kısa devre bağlantı kapasitesi | AC400V | 50 | |||||
| AC690v | 42 | ||||||
| Tam kırılma süresi (ek gecikme yok)(MS) | 25 | ||||||
| Kapanış zamanı (MS) | Maksimum 70 | ||||||
| Elektriksel ömür (kat) | AC400V | ln=200A~630A | 1500 | ||||
| =800A~1250A | 1000 | ||||||
| =160OA | 800 | ||||||
| AC690v | ln=200A~630A | 100° | |||||
| ln=80OA~1250A | 650 | ||||||
| ln=1600A | 500 | ||||||
| Mekanik ömür (kat) | Ücretsiz bakım | 15000 | |||||
| Bakım yaptırın | 20000 | ||||||
| Boyutlar (genişlik X yükseklik X derinlik) mm | Sabit tip | 3P | 260×310×240 | Çekmece tipi | 3P | 275×345×330 | |
| 4P | 330×310×240 | 4P | 345×345×330 | ||||
