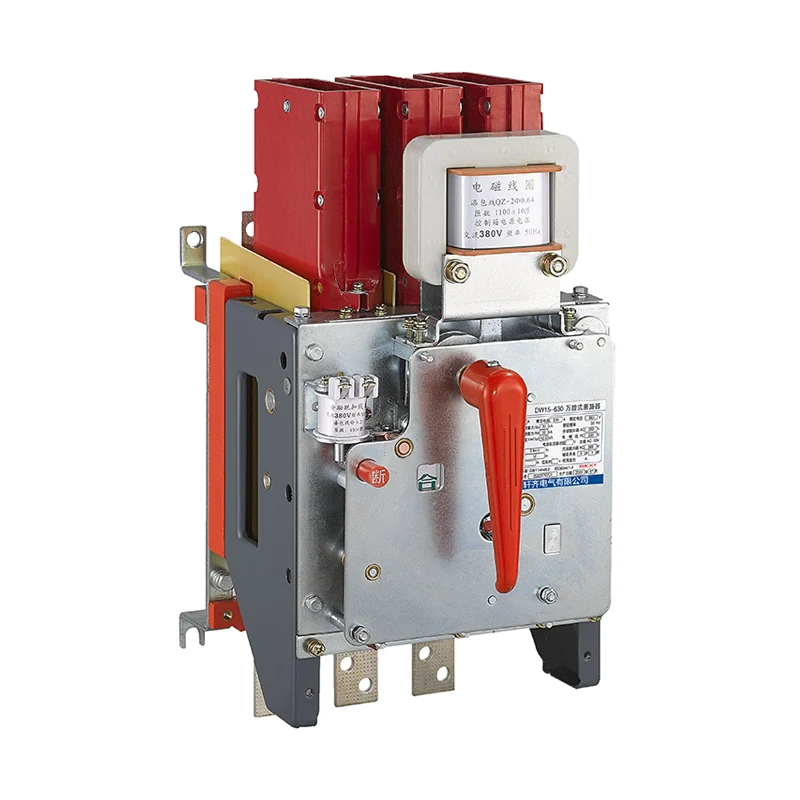

DW15 Açık Devre Kesici

Uygulama kapsamı

XUCKY DW15 Havalı Devre Kesici veya ACB devre kesici (bundan sonra devre kesici olarak anılacaktır) AC 50Hz, nominal akımı 200A ila 4000A ve nominal çalışma voltajı 380V ila 1140V olan dağıtım ağları için uygundur. ABC devre kesici esas olarak dağıtım ağlarında güç dağıtımı ve devre koruması, aşırı yük, düşük voltaj ve güç ekipmanlarının kısa devre koruması için kullanılır.

Normal koşullar altında devre kesici, devrenin seyrek olarak anahtarlanması ve motorun seyrek olarak çalıştırılması için kullanılabilir.

TAIXI profesyonel bir havalı devre kesici tedarikçisidir, DW15 ABC devre kesici GB14048.2'ye uygundur.

Model ve anlam

Model ve anlam

● Kullanım kategorisine göre

Sınıf A (seçici olmayan, aşırı akım iki bölüm korumalı).

● İletim cihazına göre

A. Ön tutamak doğrudan tahrik eder;

B. Motorlu sürücü.

Not: Kullanıcı tarafından belirtilmediği sürece normal beslemenin a ve b olmak üzere iki işlevi vardır.

● Sürüm türüne göre

A. Aşırı akım bobini ve şönt bobini;

B. Aşırı akım serbest bırakma, düşük gerilim anlık serbest bırakma;

C. Aşırı akım bobini, şönt bobini ve düşük gerilim anlık bobini.

● Aşırı akım koruma tipine göre

A. Aşırı yük ve kısa devrenin anlık çalışması (elektromanyetik);

B. aşırı yük, uzun gecikme ve kısa devre anlık çalışma (termal-elektromanyetik);

Not: Kullanıcılar aşırı akım rölesine ihtiyaç duymadıklarında tedarikçilere danışabilirler.

● Düşük gerilim koruma tipine göre

A. Anlık operasyon;

B. Gecikme işlemi.

● Ön enerji depolamasına göre

A. Ön depolama enerjisi yoktur (enerji depolama ve kapatma işlemleri bir kez tamamlanır);

B. Önceden depolanmış enerji (enerji depolama ve kapatma işlemleri iki kez tamamlandı).

● Giriş-çıkış yoluna göre

A. Ön panel giriş-çıkış (dikey giriş-çıkış);

B. Arka panel giriş-çıkış (yatay giriş-çıkış);

C. Ön panel girişi, arka panel çıkışı (dikey giriş, yatay çıkış);

D. Ön panel çıkışı, arka panel girişi (dikey çıkış, yatay giriş).

Normal çalışma koşulları

1. Ortam hava sıcaklığı -5°C ile +40°C arasındadır ve 24 saat içindeki ortalama değer +35°C'yi aşmaz. 2. Kurulum yerinin yüksekliği 2000 m'yi geçmez.

3. +40°C ortam hava sıcaklığında atmosferik bağıl nem %50'yi geçmez; daha düşük sıcaklıklarda daha yüksek bağıl nem; En yağışlı ayın aylık ortalama maksimum bağıl nemi %90, aynı zamanda ayın ortalama minimum sıcaklığı +25°C olup, sıcaklık değişimi nedeniyle ürün yüzeyinde oluşan yoğuşma dikkate alınmıştır.

4. Kirlilik seviyesi 3

5. Devre kesicinin ana devre montaj kategorisi IV'tür. Düşük gerilim bobini hariç yardımcı devre kurulum kategorisi, kesicinin ana devresiyle aynı kurulum kategorisi, diğerleri kurulum kategorisi III'tür.

Ana parametreler ve teknik performans

1. Bu ürün serisinin nominal yalıtım voltajı, karşılık gelen nominal çalışma voltajına eşittir.

2. ABC devre kesicinin ana parametreleri

Not:

A. DW15 ACB devre kesicinin nominal kısa devre kesme kapasitesi, Inm≤630: üst çizgi, Inm>630: üst ve alt çizgilerle aynı.

B. Açık devre kesici DW15C-200, 400, 630'un temel parametreleri DW15-200, 400, 630'unkilerle aynıdır.

3. ACB devre kesici Serbest Bırakma, Serbest Bırakma Solenoid Bobinleri ve Kontrol Kutusu Anma Gerilimi

Not: a. Madencilik için 127 spesifikasyon.

B. Us 660V ile çalışan solenoid kontrol kutusu gerekiyorsa, kullanıcı üretici ile anlaşmalıdır.

Yapı

1. DW15-200, 400, 630 Evrensel Devre Kesiciler DW15 ACB devre kesici üç boyutlu bir yüzey düzenidir ve kontak sistemi, hızlı elektromıknatıs, sol ve sağ yan panellerin tümü bir yalıtım plakası üzerine monte edilmiştir. Üst kısım ark söndürme sistemi ile donatılmıştır ve çalıştırma mekanizması ön veya sağ tarafa monte edilebilir. "ON", "OFF" göstergesi ve manuel kapatma butonları bulunmaktadır. Sol üstte bir şönt bobini ve arka tarafta gezi aksına bağlı bir düşük gerilim bobini bulunmaktadır. Hız doygunluğu ve akım trafosu alt baraya yerleştirilir. Düşük gerilim geciktirme cihazları ve termik röleler sırasıyla aşağıdadır. Ürün yapısı Şekil 1'de gösterilmektedir.

2. DW15-1600, 2500, 4000 Üniversal Devre Kesiciler ACB devre kesici üç boyutlu bir düzende olup, kontak sistemi, çalıştırma mekanizması demir çerçeve üzerine monte edilmiştir. Üst kısımda ark söndürme sistemi, sağ tarafta ise çalıştırma mekanizması bulunmaktadır. "ON", "OFF" göstergeleri ve manuel "açma", "kapatma" butonları bulunmaktadır. Sol şönt bobini ve düşük gerilim bobini ile donatılmıştır. Hız doygunluğu ve akım trafosu alt baraya yerleştirilir. Düşük gerilim geciktirme cihazları ve termik röleler aşağıya monte edilmiştir. Ürün yapısı Şekil 2'de gösterilmektedir.

3. DW15C-200, 400, 630 Çekmeceli ACB devre kesici. Ürün bir kırıcı gövdesi (modifiye DW15) ve bir çekmece yuvasından oluşur. ACB devre kesici, bir izolasyon kontak bıçağı, bir çift devreli dinamik kontak ve bir topraklama kontak destek rayı ile donatılmıştır. Çekmece koltuğunun sol ve sağ panelleri, alüminyum braketler, izolasyon kontak tabanları, çift devreli statik kontaklar, kaydırıcılar ve diğer bileşenler. Alttaki itme çekme çalıştırma mekanizması, bir çalıştırma kolu, bir vida vb.'den oluşur.

Şekil 1: DW15-200, 400, 630 üniversal kesicilerin yapı şeması

Şekil 2: DW15-1600, 2500, 4000 Açık Tip Devre Kesicinin yapı şeması

Anahat ve Kurulum Boyutu

Şekil 3: DW15-200~630 önden çalıştırmalı Havalı Devre Kesicinin ana hatları ve montaj boyutları

Şekil 4: DW15C-200~630 çekmeceli devre kesicinin ana hatları ve montaj boyutları

Şekil 5: DW15-1000~1600 Açık Tip Devre Kesicinin ana hatları ve montaj boyutları

Şekil 6: DW15-2500 Açık Tip Devre Kesicinin ana hatları ve montaj boyutları

Şekil 7: DW15-4000 Açık Tip Devre Kesicinin ana hatları ve montaj boyutları
