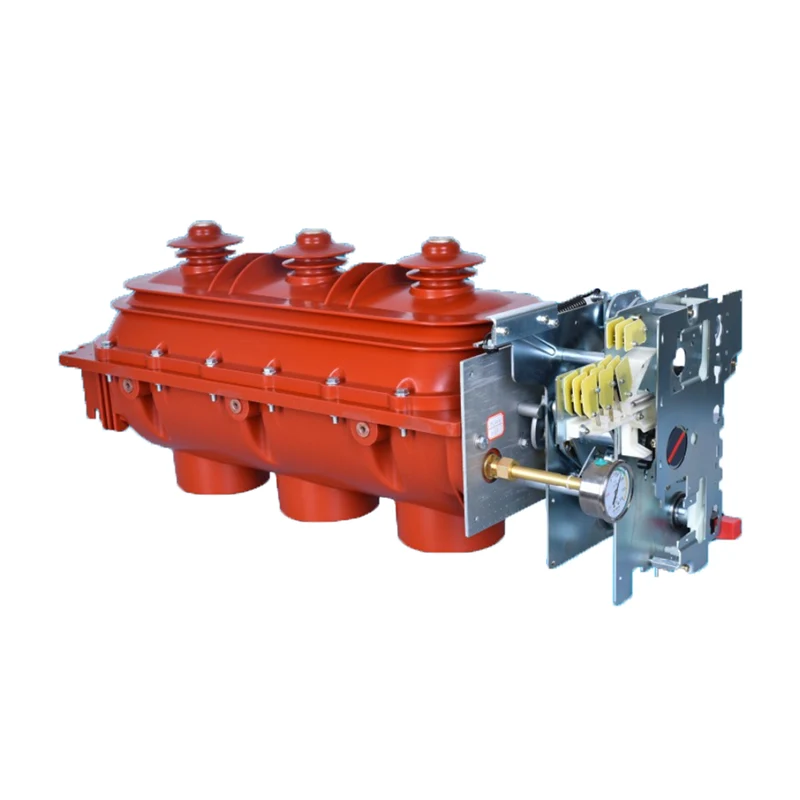

FLN36-12 İç Mekan Yüksek Gerilim Kükürt Heksaflorür Yük Anahtarı

FLN36-12 İç Mekan Yüksek Gerilim Kükürt Heksaflorür Yük Anahtarı, profesyonel bir üretici XUCKY tarafından geliştirilen bir orta gerilim şalt cihazıdır. Anahtarlama, açma ve topraklama fonksiyonlarını entegre eden çok fonksiyonlu bir orta gerilim şalt cihazıdır. 0,05MPa SF6 gazıyla dolu, tamamen yalıtılmış, güçlendirilmiş bir epoksi reçine kabuğunu benimser. Bizimle iletişime geçmekten memnuniyet duyarız!

Talep Gönder

Ürün Açıklaması

Başvuru

Xucky'nin yüksek kaliteli FLN36-12 Kapalı Yüksek Gerilim Kükürt Heksaflorür Yük Anahtarı, şirketimiz tarafından uluslararası yeni teknolojiye referansla ve Çin'in güç sisteminin ilgili standartlarına göre geliştirilen bir orta gerilim şalt cihazıdır ve performans göstergeleri, halkanın ana anahtarlama elemanı olan ulusal standart GB / T3804-2017 "3.6kV-40.5kV yüksek gerilim AC yük anahtarı" nı karşılamaktadır. ana ünite.

FLN36-12D/FL(R)N36-12D serisi iç mekan yüksek voltajlı kükürt heksaflorür yük anahtarı, kalitesini sağlamak için yukarıdaki üç işlevi elde etmek için en az parçaya sahip, O.O5MPa SF6 gazıyla doldurulmuş epoksi reçine kabuğunun güçlendirilmiş yapısına sahip, tamamen yalıtılmış, çok fonksiyonlu orta gerilim şalt sisteminden biri olarak fren, açma, topraklamanın bir koleksiyonudur. Ürün, güvenilirliği artırır.

Bakım gerektirmez ve normal şartlarda 20 yıldan fazla güvenle çalışabilir.

Koşulu Kullanma

Bağıl nem:

Günlük ortalama <%95

Aylık ortalama <%90

Rakım: <5000m

Şiddetli titreşim ve şokun yanı sıra yangın, kimyasal korozyon, patlama tehlikesi olmayan konum

Standardı Uygulayın:

GB/T3804-2017

Yüksek Gerilim AC Yük Anahtarı

3.6kV-40.5kV

Teknik Parametre

Sayı	İsim		Birim	Veri
1	Nominal gerilim		kV	12
2	Nominal frekans		Hz.	50
3	Mevcut derecelendirme		A	630
4	Nominal tepe dayanım akımı		the	50
5	4S anma kısa süreli dayanım akımı		the	20
6	Nominal kapanma akımı		the	50
7	Nominal kesme akımı	Aktif yük kesme akımı	A	630
		Kapalı döngü kesme akımı	A	630
		Kablo şarjı kesme akımı	A	10
8	Güç frekansı dayanım voltajı 1 dakika ara faz, toprağa/kırığa kadar		kV	42/48
9	Topraklama/kırılmaya kadar ara fazlı yıldırım darbe gerilimine dayanıklılık		kV	75/85
10	Sf6 gazı bağıl basıncı (20°C gösterge basıncı)		MPa	≤0,04
11	Nominal çalışma voltajı (elektrik)		V	AC220,DC220
12	Şönt tetikleyicinin anma gerilimi		V	AC220,DC220
13	Ortalama açılma hızı		m/sn	3,5±1,5
14	Ortalama kapanma hızı		m/sn	3,5±1,5
15	Üç fazlı açma ve kapama eşzamanlılığı		Bayan	≤3
16	Ana döngü direnci		mΩ	≤120
17	Şu anda en çok manuel işlem yapılıyor		Nm	≤160
18	Fazlar arasındaki merkez mesafesi		mm	210±0,5
