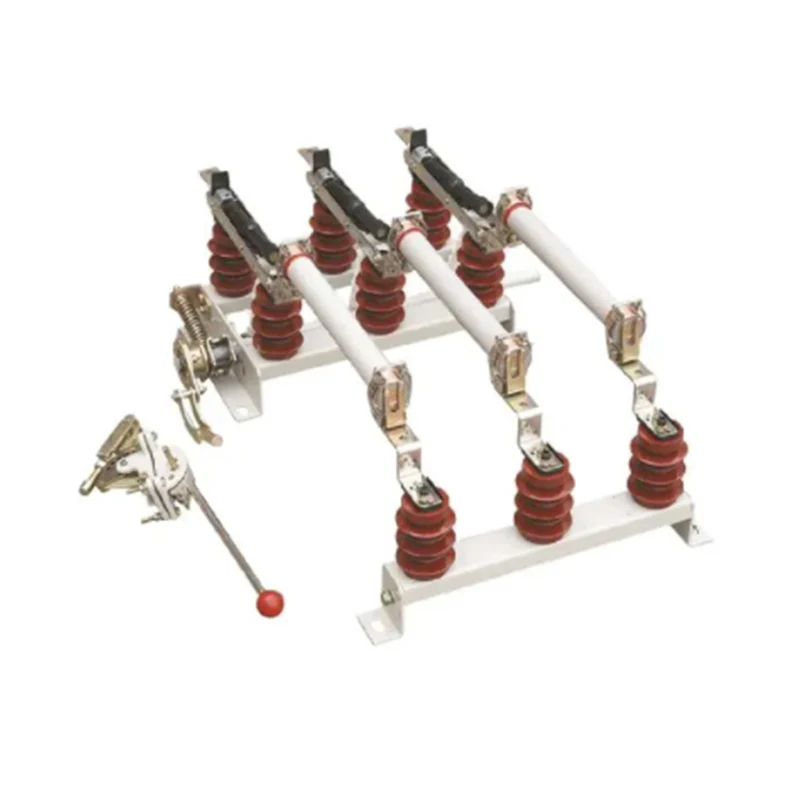

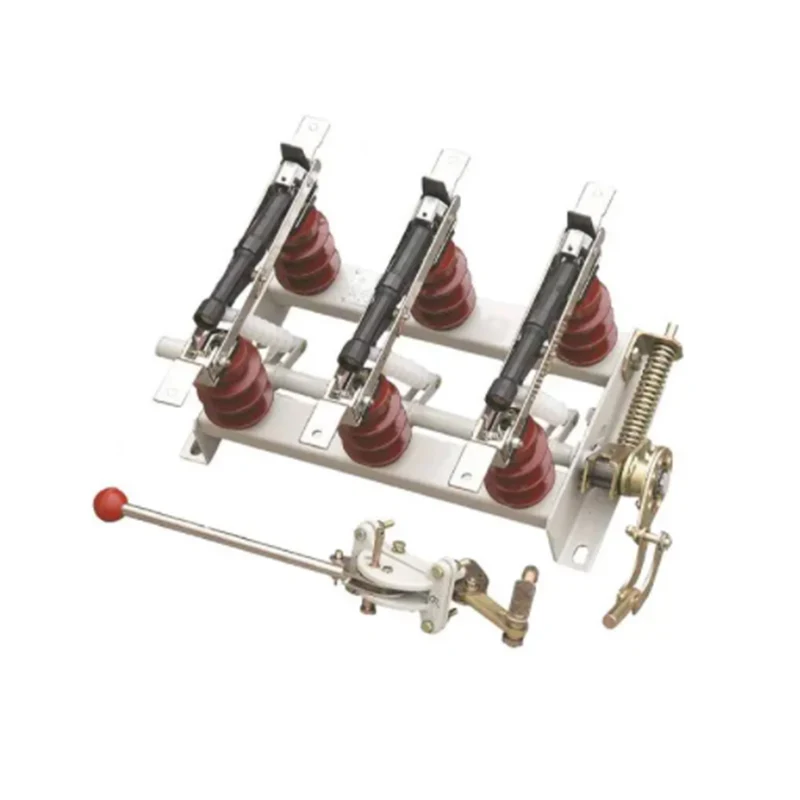

FN5-12 Serisi İç Mekan Yüksek Gerilim Hava Yükü Ayırıcı Anahtarı

Özelleştirilmiş seri üretim desteği FN5-12 serisi iç mekan yüksek gerilim hava yükü kesme anahtarı (bundan sonra yük kesme anahtarı olarak anılacaktır), yük akımını kesmek ve kısa devre akımını kapatmak için AC 50Hz 12kV şebekesi için geçerlidir. Sigortalı yük kesme anahtarı, anahtar koruması için kısa devre akımını kesebilir. Yük kesme anahtarı CS6-1 tipi manuel çalıştırma mekanizmasıyla kullanılabilir ve bu ürün özel olarak CS manuel çalıştırma mekanizmasını kullanır.

Talep Gönder

Ürün Açıklaması

Başvuru

FN5-12 serisi iç mekan yüksek gerilim hava yükü kesme anahtarı (bundan sonra yük kesme anahtarı olarak anılacaktır), yük akımını kesmek ve kısa devre akımını kapatmak için AC 50Hz 12kV şebekesine uygulanır. Sigortalı yük kesme anahtarı, anahtar koruması için kısa devre akımını kesebilir.

Yük kesme anahtarı CS6-1 tipi manuel çalıştırma mekanizmasıyla kullanılabilir ve bu ürün özel olarak CS 口 manuel çalıştırma mekanizmasını kullanır.

Türü ve Anlamı

FN5-12 Series Indoor High Voltage Air Load Break Switch

Ortamı kullan

A. Yükseklik < 1000m;

B. Ortam havası mFre: -25~+40°C, (motorlu çalıştırma mekanizması〉-5°C);

C. Bağıl nem: günlük ortalama <%95, aylık ortalama < %90 (+25 °C);

D. Aşındırıcı veya yanıcı gaz, su buharı vb. gibi belirgin kirlilik içermeyen ortam havası.

e. Sürekli güçlü titreşim olmadan.

FN5-12 Serisi İç Mekan Yüksek Gerilim Hava Yük Ayırıcı Anahtarının teknik verileri

4.1 Yük ayırıcı teknik parametreler tablosu 1

İsim	Birim	Değer
Nominal gerilim	kV	12
Maksimum çalışma voltajı	kV	12
Nominal frekans	Hz.	5.
Nominal akım	A	400 630
Nominal kısa süreli dayanım akımı (termal kararlılık akımı)	KA/S	12,5/4 20/2
Nominal tepe dayanım akımı (dinamik kararlılık akımı)	ka	31,5 50
Nominal kapalı döngü kesme akımı	A	400 630
Nominal güç yükleme kesme akımı	A.	400 630
%5 nominal güç yükleme kesme akımı	A	20 31,5
Nominal kablo şarj kesme akımı	A	10
Nominal yüksüz transformatör kesme akımı		1250kVA yüksüz transformatör akımı
Nominal kısa devre kapatma akımı	ka	31,5 50
Mevcut kırılma sürelerini yükle	Yükleme/süreler	%100/20 %30/75 %60/35 %5/80
1 dk güç frekansı w; nstana voltajı (RMS), faz-faz / izoktmg kırılma	kV	42/48
Güç frekansı ve izolasyon kırıkları arasındaki standart voltaj	kV	53
Yıldırım darbesi, toprağa (zirveye), fazdan faza/izolasyon kırılmasına kadar gerilime dayanabilir	kV	75/85
Açma/kapama çalışma torku	Nm(K)	90(80) 100(200)

Not: Kısa devre yapma akımı kapasiteli yük anahtarının FN5-12D topraklanmış kısmı.

4.2 Sigorta teknik parametre tablosu2

Modeli	Nominal gerilim KV	Sigorta Nominal akım A	Nominal kesme akımı KA	Sigorta elemanının anma akımı
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6.3, 10, 16, 20, 25,31.5,40
YDYO*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Görünüm ve Montaj Ölçüleri (mm)

Şekil 1 FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Çerçeve	2. Direk izolatörü	3. Rulman kablolama panosu	4. Bıçak
5. Ark söndürücü	6. Burulma yayı ve pim yatağı	7. Kılavuz çubuğu	8. Kablolama panosu
9. Kaldıraç	10. Yük şalteri hareketli rulman	11. Yay yükleme mekanizması	12. Çalıştırma mekanizması

Şekil 2 FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Çerçeve	2. Dünya bıçağı	3. 7, r'inci anahtar hareketli yatak	4. Direk izolatörü
5. Hafriyat yatağı	6. Işınlama kablolama panosu	7. Bıçak	8. Ark söndürücü
9. Yayı ve + yayın pim yatağını çizin	10. Kılavuz çubuğu	11. Kablolama panosu	12. Kaldıraç
13.Yük şalteri yatağı	14. Yük şalteri yay yükleme mekanizması	15. Topraklama swl、h halka şarj mekanizması	16. Yük şalteri çalıştırma mekanizması
17. Er rth vi ch çalıştırma mekanizması	18. Kilit mekanizması

Şekil 3 FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R yük sv

2. Bering sigorta kablolama panosu

3. Sigorta bağlantısı

4. Sigorta bağlantı panosu

5. Sigorta tabanı

Şekil 4 FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D yük s'icn

2. Bering sigorta kablolama panosu

3. Sigorta

4. Sigorta bağlantı panosu

5. Sigorta tabanı

Mekanizma modeliCS6-1 csn	L Sigorta modeli		H	h
	SDLJ、SFLJ、SKL*J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

Şekil 5 FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 yük anahtarı, c:i

2. Bering, se kablolama panosu

3. Sigorta

4. Sigorta bağlantı panosu

5. Sigorta tabanı

Şekil 6 FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D anahtarı	2. Bering sigorta kablolama panosu	3. Sigorta
4. Sigorta bağlantı panosu	5. Yaygara	6. Kilitleme mekanizması

Şekil 7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Çerçevenin altında	2. İzolatör	3. Sigorta	4. Tripper cihazı
5. Hareketli kontak	6. Ark söndürücü	7. Kılavuz çubuğu	8. Statik temas
9. Açma/kapama mekanizması	10. Kilitleme cihazı	11. Yük şalteri çalıştırma mekanizması	12. Toprak anahtarı
