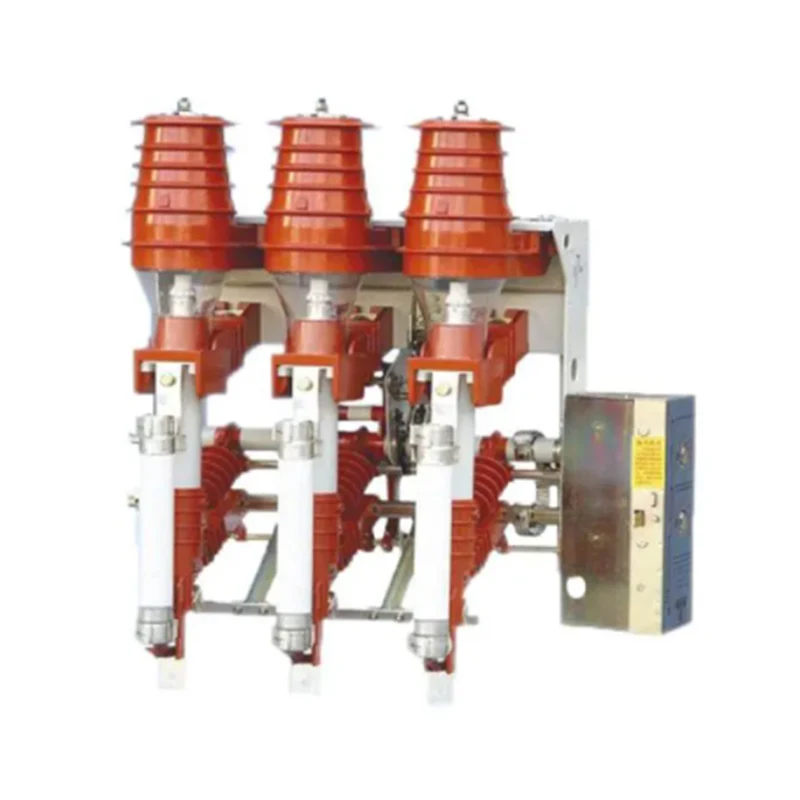

FN12-12 Serisi İç Mekan Yüksek Gerilim Hava Yükü Ayırıcı Anahtarı

XUCKY Electric markasının FN12-12 serisi iç mekan yüksek gerilim hava yükü kesme şalteri, 3 fazlı AC 50Hz 12kV iç mekan şalter ekipmanıdır.
♦ Kurulum yolu: öne monteli, yana monteli, çevirerek monteli;
♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması, manuel tip ve elektrikli tip mevcuttur;
♦ Çalıştırma türü: sağ çalıştırma ve sol çalıştırma;
♦ Uygulama: iç mekan 12kv şalt sistemi.

Talep Gönder

Ürün Açıklaması

Taslak

FN12-12 serisi iç mekan yüksek gerilim hava yükü kesme şalteri, 3 fazlı AC 50Hz 12kV iç mekan şalter ekipmanıdır.

♦ Kurulum yolu: öne monteli, yana monteli, çevirerek monteli;

♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması, manuel tip ve elektrikli tip mevcuttur;

♦ Çalıştırma türü: sağ çalıştırma ve sol çalıştırma;

♦ Uygulama: iç mekan 12kv şalt sistemi.

FN12-12 Serisi İç Mekan Yüksek Gerilim Hava Yükü Ayırıcı Anahtarının Çevresel Koşulları

♦ Ortam sıcaklığı: -25°C 〜+40°C;

♦ Yükseklik: <1000m (deniz seviyesinin üstünde);

♦ Bağıl nem: günlük ortalama <%95, aylık ortalama <%90;

♦ Deprem şiddeti: <8 seviye;

♦ Kirlilik derecesi: II;

♦ Yangın, patlama, kimyasal korozyon ve ciddi titreşimin olmadığı yerler.

FN12-12 Serisi İç Mekan Yüksek Gerilim Hava Yük Ayırıcı Anahtarının Ana Teknik Parametreleri

HAYIR	Öğe			Birim	FN12-12D/6 30-20	FN12-12RD/1 25-31.5
1	Nominal gerilim			kV	12	12
2	Nominal frekans			Hz.	50	50
3	Nominal akım			A	630	125
4	1 dk güç frekansı dayanım gerilimi (Fazdan toprağa, kutuplar arasında, açık kontaklar)		Fazdan toprağa, fazdan faza	kV	42	42
4			İzolasyon kırığı	kV	48	48
5	Nominal yıldırım darbe dayanım gerilimi (Fazdan toprağa, kutuplar arasında, açık kontaklar)		Fazdan toprağa, fazdan faza	kV	75	75
5			İzolasyon kırığı	kV	85	85
6	Nominal kısa süreli dayanım akımı (termal kararlılık akımı)		Yük kesme anahtarı	KA	20
6	Nominal kısa süreli dayanım akımı (termal kararlılık akımı)		Toprak anahtarı	KA	20
7	Nominal kısa devre süresi (termal kararlılık süresi)		Yük kesme anahtarı	s	4
7	Nominal kısa devre süresi (termal kararlılık süresi)		Toprak anahtarı	s	2
8	Nominal kısa devre yapma akımı (tepe)			KA	50
9	Nominal kesme akımı	Aktif yük kesme akımı		A	630
		Döngü kesme akımı			630
		%5 aktif yük kesme akımı			31.5
		Kablo şarj akımı			10
		Yüksüz transformatör kapasitesi		kVA	1250
10	Nominal kısa devre kesme akımı (sınır akımı sigortası)			KA		31.5
11	Nominal transfer akımı			A		1200
12	Mekanik ömür			kez	2000	2000
13	Forvet çıkış enerjisi			J		1±0,5
