FZN25-12 Serisi İç Mekan Yüksek Gerilim Vakum Yük Ayırıcı Anahtarı

Talep Gönder

Ürün Açıklaması

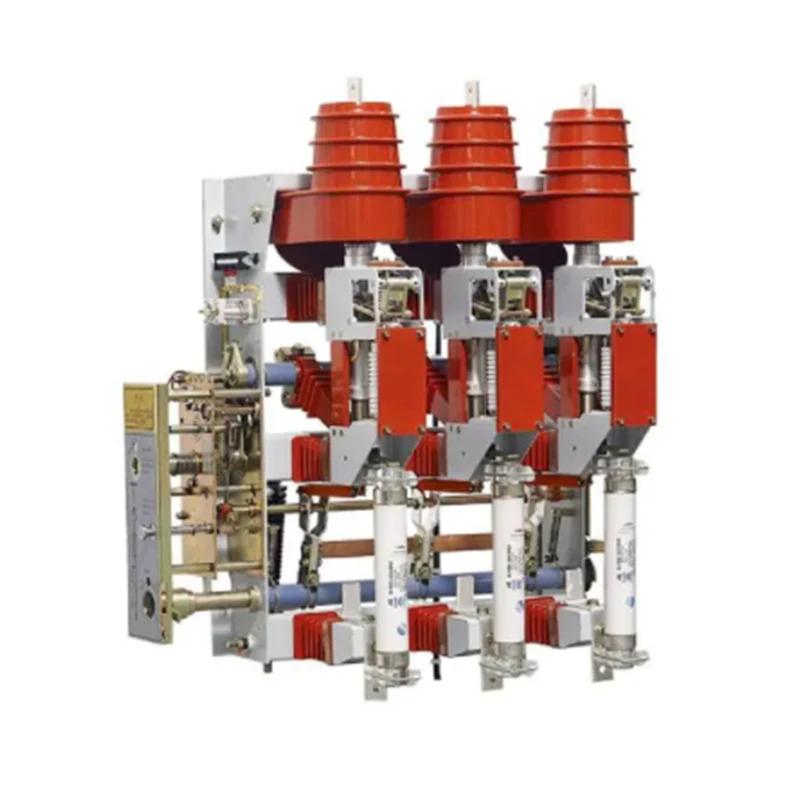

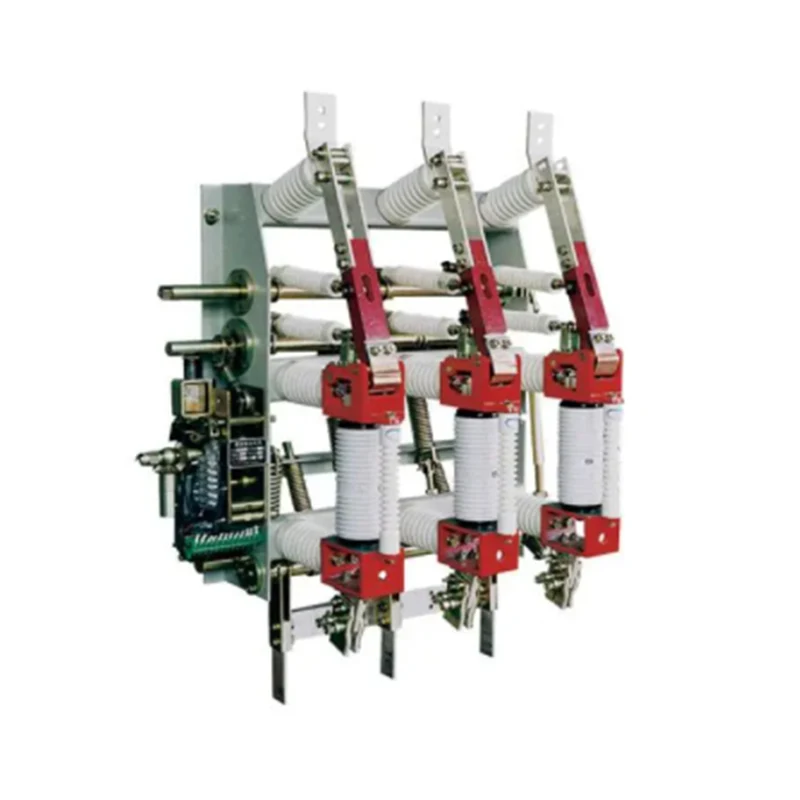

FZN25-12 iç mekan HV vakumlu yük kesme şalteri, 3 fazlı AC 50Hz 12kV iç mekan şalter ekipmanıdır.

♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması, manuel tip ve elektrikli tip mevcuttur;

♦ Çalıştırma türü: sağ çalıştırma ve sol çalıştırma;

♦ Çalışma yönü: sol işlem, sağ işlem;

♦ Uygulama: iç mekan 12kv şalt sistemi.

♦ Ortam sıcaklığı: -25°C 〜+40°C;

♦ Yükseklik: <1000m (deniz seviyesinin üstünde);

♦ Bağıl nem: günlük ortalama <%95, aylık ortalama <%90;

♦ Deprem şiddeti: <8 seviye;

♦ Kirlilik derecesi: II;

♦ Yangın, patlama, kimyasal korozyon ve ciddi titreşimin olmadığı kurulum yeri.

HAYIR	Öğe		Birim	FZN25-12LT 630-20	FZRN25-12D/T 200-31.5
1	Nominal gerilim		kV	12	12
2	Nominal frekans		Hz.	50	50
3	Nominal akım		A	630	200
4	1 dk güç frekansı dayanım gerilimi (Fazdan toprağa,	Fazdan toprağa, fazdan faza	kV	42	42
	kutuplar arasında, açık kontaklar)	İzolasyon kırığı		48	48
5	Nominal yıldırım darbe dayanım gerilimi (Fazdan	Fazdan toprağa, fazdan faza	kV	75	75
5	toprak, kutuplar arasında, açık kontaklar)	İzolasyon kırığı	kV	85	85
6	Nominal kısa süreli dayanım akımı (termal kararlılık akımı)	Yük kesme anahtarı	KA	20
7	Nominal kısa devre süresi (termal kararlılık süresi)	Yük kesme anahtarı	s	4
8	Nominal kısa devre yapma akımı (tepe)		KA	50
9	Nominal aktif yük kesme akımı		A	630
10	Nominal döngü kesme akımı		A	630
11	Nominal kablo şarj akımı			10
12	Nominal yüksüz transformatör kapasitesi		kVA	1600	1600
13	Nominal kısa devre kesme akımı (sınır akımı sigortası)		KA		31.5
14	Nominal kesme transfer akımı		A		2000
15	Sigorta modeli				SDLAJ-12 SFLZJ-12
16	Forvet çıkış enerjisi		J		2-5

1±0,5

HAYIR	Öğe	Birim	FZN25-12D/T 630-20	FZRN25-12D/T 200-31.5
17	Yardımcı devre anma gerilimi	V	^110 ^220	^110 ^220
18	Toprak anahtarı anma kısa süreli dayanım akımı	KA	20	20
19	Toprak anahtarının nominal tepe kısa devre süresi	S	2	2
20	Toprak anahtarı anma tepe dayanım akımı	KA	50	50
21	Anma kısa kapama akımı	KA	50	80(olası zirve değeri)
22	Mekanik ömür	kez	10000	10000

HAYIR	Öğe	Birim	Değer
HAYIR	Öğe	Birim	FZN25-12 D/T630 20	FZRN25-12 D/T200-31.5
1	Yüklü parçalar ile toprak arasındaki hava boşluğu	mm	>125
2	Sabit kontak tutucu derinliğine iletken tüp ek parçası	mm	>18
3	Vakum kesici açık mesafesi	mm	600+1
4	Vakum kesici kontak yayı sıkıştırma uzunluğu	mm	20+1
5	Vakum kesicinin ortalama kapanma hızı	m/sn	0,6±0,2
6	Vakum kesicinin ortalama açılma hızı	m/sn	1,0±0,2
7	Zıplama süresinin kapanışı	Bayan	<2
8	Üç fazlı kapatma ve açma senkronizasyonu	Bayan	<3
9	Ana devre direnci	rQ	<150	<300
10	Maksimum torkta manuel çalıştırma+	isimsiz	<160
11	Sigorta tetiği açılma süresi	Bayan	-	30-40
12	Serbest bırakma tetikleyicisinin açılma süresi	Bayan	40-45

Modeli	Nominal gerilim V	Nominal akım A	Nominal güç W	Normal çalışma voltajı aralığı
LLZY-CJ01B8	AC/DC220	0.7	70	%85-%110 derecelendirilmiş
66ZY-CJ028	AC/DC110	1.5	70	Gerilim
