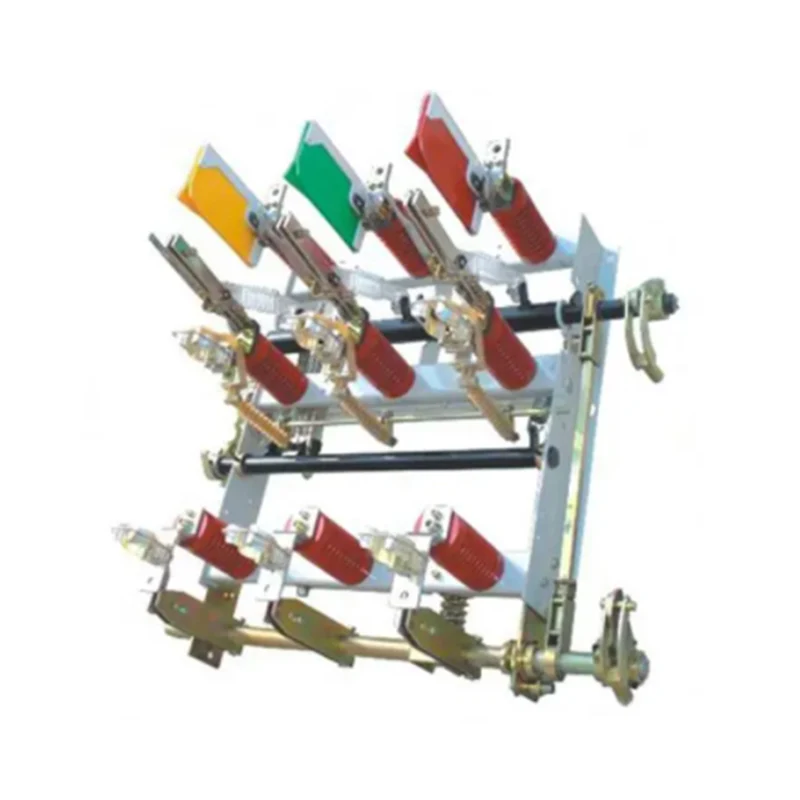

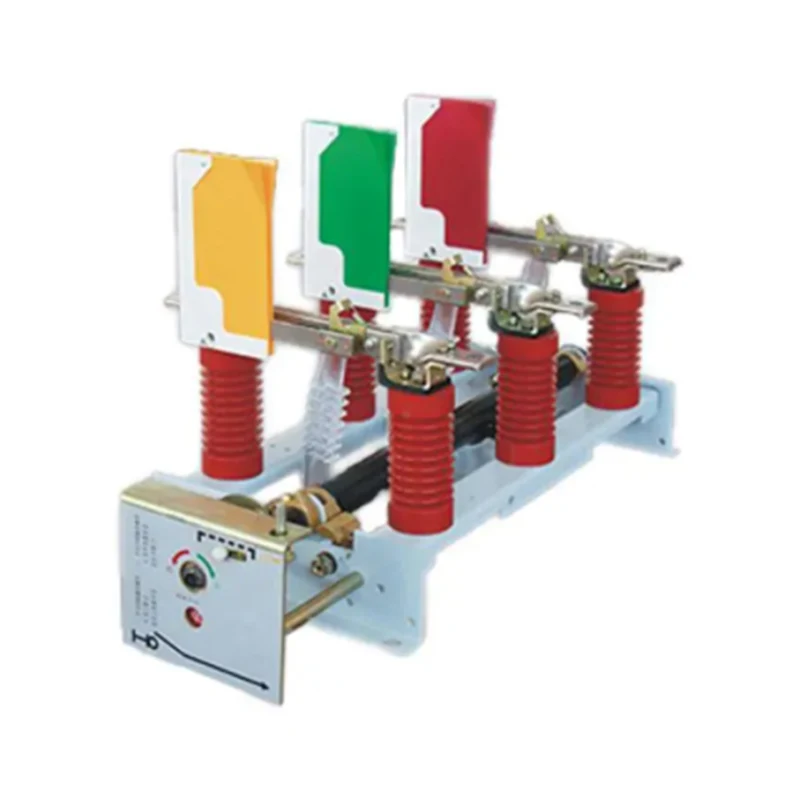

FN7-12 Serisi İç Mekan Yüksek Gerilim Hava Yükü Ayırıcı Anahtarı

Yüksek kaliteli özelleştirilmiş ürünler Çin tedarikçilerinden ve üreticilerinden FN7-12 Serisi İç Mekan Yüksek Gerilim Hava Yükü Kesme Anahtarı, XUCKY Electric, üç fazda AC 50Hz, nominal voltaj 12KV için geçerli olan FN7-12DR tipi iç mekan AC kapalı voltaj yük kesme anahtarına sahiptir AC güç sistemi, yük akımını kesip kısa devre akımını kapatan bir kullanım olarak, elektrikli cihazların kombinasyonu ile kısa devre akımına kadar her türlü akımı açabilir, koruma olarak kullanılabilir.

Talep Gönder

Ürün Açıklaması

Başvuru

FN7-12, yeni tip bir hava iç mekan yüksek voltajlı yük kesme anahtarıdır. AC 50Hz, anma gerilimi 12KV üç fazlı AC güç sistemi için, kesme yük akımı ve kapatma kısa devre akımı için uygundur.

FN7-12 Serisi İç Mekan Yüksek Gerilim Hava Yük Ayırıcı Anahtarının Tip Açıklaması

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çalışma Koşulları

● Ortam sıcaklığı: -25 °C~ 40°C;

● Yükseklik: <1000m;

● Bağıl nem: günlük ortalama <%95; Aylık ortalama <%90;

● Sahada aşındırıcı, yanıcı ve patlayıcı gaz veya buhar bulunmayacaktır;

● Sık sık şiddetli titreşim yok.

FN7-12 Serisi İç Mekan Yüksek Gerilim Hava Yük Ayırıcı Anahtarının Teknik Parametreleri

Ana özellikler Not: (-) olmadan (A) Tablo 1 ile

İsim	Tip	Modeli	DS	DX	L	R	RA	F
			Toprak anahtarı girişte	Toprak anahtarı çıkışta	Kilit cihaz	Sigorta	Karşılık sigortası	Elektrikli açma cihazı
Yük kesme anahtarı	Tripper olmadan	FN7-12	-	-	-	-	-	-
		FN7-12DSL	A	-	A	-	-	-
		FN7-12DXL	-	A	A	-	-	-
		FN7-12R	-	-	-	A	-	-
		FN7-12DSLR	A	-	A	A	-	-
		FN7-12DXLR	-	A	A	A	-	-
	Çarpıcı tripper ile	FN7-12RA	-	-	-	-	A	-
		FN7-12RAF	-	-	-	-	A	A
		FN7-12DXLRA	-	A	A	-	A	-
		FN7-12DXLRAF	-	A	A	-	A	A

Nominal parametreler Tablo 2

Nominal gerilim kV	Maks. gerilim kV	Nominal akım A	1 dk güç frekansı dayanım gerilimi kV	4s termal kararlılık akımı(RMS) kA	Dinamik kararlılık akımı(tepe) kA	Kısa devre yapma akımı kA	Nominal kesme akımı A	Nominal aktarım akımı A
12	12	400	42/48	12.5	31.5	31.5	400	1000
12	12	630	42/48	20	50	50	630	1000

Sigortanın nominal parametreleri Tablo 3

Modeli	Nominal gerilim kV	Nominal akım A	Sigortanın anma akımı
SDLA*J	12	40	6,3,10,16,20,25,31.5,40
SFLA*J	12	100	50,63,71,80,100
CAM*J	12	125	125

A*: forvetli.

Genel Yapı Çizimi ve Montaj Boyutu (birim mm)

Çizim 1 FN7-12 yük anahtarının ana hatları ve kurulum boyutu

1. Ark Söndürme Bıçağı 2. Ark Temas Parçası ve Ark Söndürme Odası 3. İzolatör 4. Taban 5. Dinamik Temas Bıçağı 6. Statik Temas Bıçağı 7. Yay enerjisi depolama cihazı (ana eksen manşonunun içinde) 8. Ana bıçak döndürme kolu

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çizim 2 FN7-12DXL yük anahtarının ana hatları ve kurulum boyutu

1.Ark Söndürme Bıçağı 2.Ark Kontak Parçası ve Ark Söndürme Odası 3. İzolatör 4. Taban 5. Dinamik Kontak Bıçağı 6. Statik Kontak Bıçağı 7. Yay enerjisi depolama cihazı (ana eksen manşonunun içinde) 8. Topraklama Bıçağı 9. Ana bıçak kapatma döndürme kolu 10. Topraklama bıçağı kapatma döndürme kolu

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çizim 3 FN7-12DXLR ayrı tip yük anahtarının ana hatları ve kurulum boyutu

1.Ark Söndürme Bıçağı 2.Ark Kontak Parçası ve Ark Söndürme Odası 3. İzolatör 4. Topraklama bıçağı 5. Taban 6. Dinamik Kontak Bıçağı 7* Statik Kontak Bıçağı 8. Sigorta 9* Yay enerji depolama cihazı (ana eksen manşonunun içinde) 10. Topraklama enerji depolama yayı 11. Kilitleme cihazı 12. Ana bıçak kapama&açma döndürme kolu 13. Topraklama bıçağı kapatma&açma döndürme kolu

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çizim 4 FN7-12R ayrı tip yük anahtarının ana hatları ve kurulum boyutu

1.Ark Söndürme Bıçağı 2.Ark Temas Parçası ve Ark Söndürme Odası 3. İzolatör 4. Taban 5. Dinamik Temas Bıçağı 6. Statik Temas Bıçağı 7. Yay enerjisi depolama cihazı (ana eksen manşonunun içinde) 8. Sigorta 9. Ana bıçak kapatma ve açma döndürme kolu

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çizim 5 FN7-12DXLRA entegre tip yük anahtarının ana hatları ve kurulum boyutu

1.Ark Söndürme Bıçağı 2.Ark Kontak Parçası ve Ark Söndürme Odası 3. Darbe tipi Sigorta 4. İzolatör Tabanı 5. Topraklama bıçağı 6. Taban 7. Dinamik Kontak Bıçağı 8. Ana bıçak kapama yayı 9. Statik Kontak Bıçağı 10. Topraklama enerjisi -saklama yayı 11. Ana bıçak açma yayı 12. Kilitleme cihazı 13. Ana bıçak kapama&açma döndürme kolu m 14.Topraklama bıçağı kapama&açma döndürme kolu

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çizim 6 FN7-12C yük anahtarının ana hatları ve kurulum boyutu

1.Ark Söndürme Bıçağı 2. Ark Temas Parçası ve Ark Söndürme Odası 3. İzolatör 4. Taban 5. Dinamik Temas Bıçağı 6. Statik Temas Bıçağı 7. Yay enerjisi depolama cihazı (ana eksen manşonunun içinde) 8. Plaka

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çizim 7 FN7-12CR ayrılmış tip yük anahtarının ana hatları ve kurulum boyutu

1.Ark Söndürme Bıçağı 2. Ark Temas Parçası ve Ark Söndürme Odası 3. İzolatör 4. Taban 5. Dinamik Temas Bıçağı 6. Statik Temas Bıçağı 7. Yay enerjisi depolama cihazı (ana eksen manşonunun içinde) 8. Sigorta 9. Plaka

FN7-12 Series Indoor High Voltage Air Load Break Switch

Çizim 8 FN7-12CDXLRA entegre tip yük anahtarının ana hatları ve kurulum boyutu

1.Ark Söndürme Bıçağı 2. Ark Kontak Parçası ve Ark Söndürme Odası 3. Darbe tipi sigorta 4. Topraklama bıçağı 5. İzolatör 6. Taban 7. Ana bıçak kapatma yayı 8. Dinamik Kontak Bıçağı 9. Statik Kontak Bıçağı 10.Topraklama enerji depolama yayı 11. Ana bıçak açma yayı 12.Plaka 13. Çizim 11
