GW4-11kv Dış Mekan Ayırıcı

Ayırıcı (bundan sonra izolasyon anahtarı olarak anılacaktır), gerilim varken ve yük yokken 110KV anma gerilimi ile yüksek gerilim devresini oluşturmak ve kesmek için 50Hz nominal frekansa ve 110KV nominal gerilime sahip üç fazlı AC dış mekan yüksek gerilim şalt cihazıdır. İzolasyon anahtarı, GB1985-2004 AC Yüksek Gerilim İzolasyon Anahtarı ve Topraklama Anahtarının gereksinimlerini karşılar.

GW4-11kv Dış Mekan Ayırıcının modeli ve anlamı

Özellik işareti: D - topraklama anahtarı, III - topraklama anahtarı tipi, G - geliştirilmiş ürün.

Özel türev işareti: W - Leke tutmaz tip, GY - Yayla tipi, H - Yüksek ve soğuk tip, TA - Kuru ısı tipi, TH - Nemli-ısı tipi.

Normal çalışma koşulları ve kurulum koşulları

1. Rakım: genel tip 2500 m'yi aşmaz, özel tip 4700 m'yi aşmaz.

2. Ortam sıcaklığı: maksimum sıcaklık +40°C'den yüksek değildir, minimum sıcaklık -40°C'den düşük değildir.

3. Maksimum rüzgar hızı 34 m/s'dir.

4. Deprem şiddeti 8 dereceyi geçmiyor.

5. Buz kalınlığı 20 mm'den fazla değildir.

6. Kirlenmeye dayanıklı ürünler orta düzeyde kirlenmeye sahip alanlar için uygundur.

7. Yanıcı maddelerin, patlama tehlikesinin, kimyasal korozyonun ve şiddetli titreşimin olduğu yerlerde geçerli değildir.

GW4-11kv Dış Mekan Ayırıcının teknik parametresi

İzolasyon anahtarının ana özellikleri ve teknik parametreleri

XCJ-I motor tahrik mekanizmasının ana özellikleri ve teknik parametreleri

Yapı ve çalışma prensibi

1. Dış Mekan Ayırıcı | İzolasyon Anahtarı

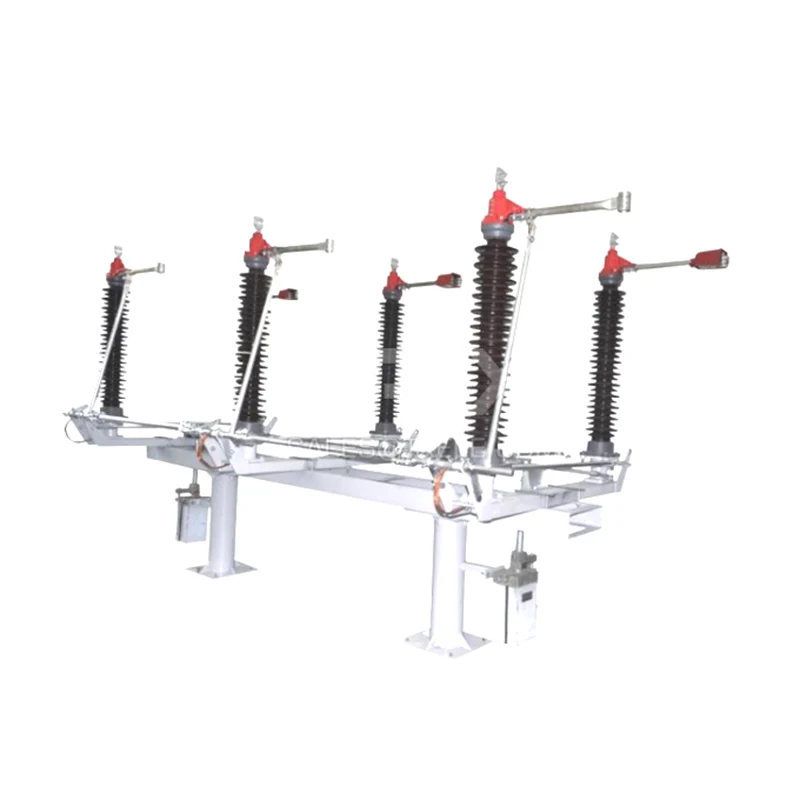

Dış Mekan Ayırıcı, alt çerçeve, direk izolatörü, iletken sistem, topraklama anahtarı (topraklama hariç) ve iletim sisteminden oluşan yatay dönen çift kolonlu bir tiptir.

2. Alt şasi: Kanal çeliği için, alt şasinin her bir ucu yatak yuvalarıyla donatılmıştır ve yatak yuvasındaki kolun esnek dönüşünü sağlamak için yatak yuvasında iki adet konik makaralı rulman vardır. Alt şasinin bir veya her iki ucu topraklama şalteri yatağına kaynak yapılır ve topraklama şalteri takılır. Yalıtım anahtarının üç şekli vardır: topraklama yok, tek topraklama ve çift topraklama.

3. Sütun izolatörleri: her bir direğin kullanım koşullarına göre üç türe ayrılmış iki sütunu vardır: ortak tip, kirlilik önleyici tip ve plato tipi. Sütun izolatörlerinin alt ucu, yatak yuvasının üst ucunun döner plakasına sabitlenir ve sütun izolatörlerinin üst ucu, öndeki elektrik parçasına bağlanır. Silikon kauçuk izolatörler, kullanıcıların gereksinimlerine göre sütun izolatörleri olarak da kullanılabilir.

4. İletken sistem: İletken kısım, sütun izolatörünün üst ucuna sabitlenmiştir. Ana bıçak ikiye bölünmüştür, kontak kısmı ortadadır, silindirik kontaklar kapanırken iki sıra kontak parmaklarına gömülür. 630A, 1250A ve 1600A’nın yapı tipleri aynıdır, sadece iletken kesiti ve yüzey kaplaması arasında farklılıklar vardır. Çıkış yapısı döner kontak veya yumuşak bağlantı yapısıdır; kullanıcının siparişine göre bir tip seçin.

5. Topraklama anahtarı: tabanın dönen miline monte edilen topraklama anahtarı. Statik kontak, ana elektrik sisteminin iletken çubuğuna monte edilir ve topraklama anahtarı ile izolasyon anahtarı arasına mekanik kilitleme takılır. Ana açık-zemin kapalı, zemin açık-ana kapalı eylem sırasını sağlayabilir. Topraklama anahtarları tek topraklı ve çift topraklı olmak üzere ikiye ayrılır, içten yukarıya veya dışarıdan yukarıya doğru topraklanabilir. Kullanıcıların ihtiyaçlarına göre ayarlanabilir.

6. İletim sistemi: Yalıtım anahtarı, orta tabanın dönen şaftını 180° dönecek ve yatay bağlantının bir tarafındaki sütun izolatörü (döner kol üzerine monte edilmiş) tarafından 90° dönecek şekilde tahrik etmek üzere çalıştırma mekanizması tarafından tahrik edilir. ve diğer sütun izolatörleri çapraz bağlantı çubuğu tarafından 90° döndürülür ve iki bıçak bir tarafa açılır veya kapatılır. Topraklama anahtarı çalıştırma mekanizması açıldığında veya kapatıldığında, topraklama anahtarının dönme mili, transmisyon mili ve yatay biyel kolu tarafından açılıp kapanacak şekilde döndürülebilir. Topraklama şalteri mili üzerindeki fan plakası, porselen kolonun flanşına sabitlenen ark plakası ile birbirine kenetlendiğinden, ana açık-zemin kapalı, toprak açık-ana-kapalı hareket sırasını sağlayabilmektedir.

Yalıtım anahtarı 1 kutuplu biçimde yapılır ve üç kutuplu bağlantı, faz-faz bağlantısı yoluyla oluşturulur (bkz. Şekil 1, Şekil 2) ve 1 kutuplu olarak da kullanılabilir.

7. Çalıştırma mekanizması

İzolasyon anahtarı genellikle CS14G manuel mekanizma ile donatılmıştır ve ayrıca XCJ-I tipi elektrikli mekanizma ile de donatılabilir.

XCJ-I elektrikli tahrik mekanizmasının ayrıntıları, XCJ-I tipi elektrikli makinelerin kurulum talimatlarında gösterilmektedir.

Topraklama anahtarı CS14G manuel mekanizma ve aksesuarlarıyla donatılmıştır; bir set için tek topraklama, iki set için çift topraklama.

CS14G tipi manuel mekanizma esas olarak taban, tutamak ve yardımcı anahtardan oluşur. Yardımcı anahtar, kilitleme ve sinyal gösterimi için 8 çift normalde açık ve 8 çift normalde kapalı kontağa sahiptir.

Taksit ve hata ayıklama

Kurulum için aşağıdaki adımlara bakın

1. 1P izolasyon anahtarının tabanı yatay olarak sabitlenmiştir ve üç fazlı topraklama anahtarının dönen mili aynı yatay eksene ayarlanmıştır.

2. İzolasyon anahtarının ortasındaki kontak durumunu kontrol edin. Tek faz karşılanmalıdır:

A. Orta kontak kapatıldığında, silindirik kontak ve iki sıra kontak parmağı aynı anda temas halinde olmalıdır, gerekirse çapraz vidayı (sol ve sağ cıvatalar) ayarlayın;

B. Orta kontağın teması simetriktir ve yukarı ve aşağı arasındaki fark 5 mm'den büyük değildir, uca kapanır, ara boşluk gerekirse artan veya azalan şimlerle kök desteğinde 7 ~ 12 mm'ye ayarlanır. elde etmek için, ancak her bir pedin kalınlığı 5 mm'den büyük olmamalıdır;

C. Ana bıçak, kapanış uç pozisyonunu açmak için 90° döner, ayar vidası ile saptırma plakası arasındaki boşluk 1~3 mm'ye ayarlanmalıdır.

3. Bağlantı çubuğunu şekil 1'e göre ana bıçağın üç fazına takın ve bağlantı çubuğunun uzunluğunu, üç fazlı kapanma senkronizasyonunun 10 mm'yi geçmeyeceği ve üç fazlı bağlantı çubuğunun iki tarafı ve çapraz olacak şekilde ayarlayın. Sütunlar arasındaki biyel kolu, ihtiyaçlara göre doğrudan ayarlanabilen sırasıyla sol ve sağ vidalara sahiptir.

4. Biyel kolunu şekil 1'e göre topraklama anahtarının üç fazı arasına takın, vidaları sıkın ve çalıştırma kolunu, mekanik kilitleme kolunu, burulma yayını ve sabitleme halkasını ayarlayın. Torsiyon yayı topraklama anahtarı açılırken yatay konuma ayarlandıktan sonra cıvataları sıkın.

5. İzolasyon şalteri şasisindeki tahrik milini merkez alarak CS14G veya XCJ-I motor tahrik mekanizmasını manuel çalışmaya uygun olarak brakete takın. Mekanizmanın milinin dönme eksenine denk gelmesini sağlamak ve montaj cıvatalarını mekanizmaya sabitlemek için dikey eksen yöntemi kullanılır.

6. Mekanizma ve izolasyon anahtarı aynı anda açılma veya kapanma durumundadır. Bağlantı başlığı ve bağlantı çubuğu, izolasyon anahtarı milini ve mekanizma milini bağlamak için kullanılır ve aşağıdaki gereksinimler karşılanır.

A. 3~5 kez çalıştırın ve izolasyon anahtarını gereksinimleri karşılayıp karşılamadığını kontrol edin, izolasyon anahtarının açılma açısı 90°'dir ve konumlandırma vidası ile bölme arasında 1 ila 3 mm boşluk olmalıdır;

B. Topraklama anahtarının statik kontağını ayarlayın ve topraklama anahtarı kapalıyken topraklama kontağının doğru şekilde takılabilmesi için cıvatayı sıkın.

C. Toprak anahtarının yatay konumda kalmasını sağlamak için, açarken döner mil üzerindeki denge yayını ayarlayın.

D. İzolasyon anahtarı kapalıyken topraklama anahtarının kapatılamayacağından emin olmak için izolasyon anahtarı ile topraklama anahtarı arasındaki mekanik kilitlemeyi kontrol edin. Topraklama anahtarı kapatıldığında izolasyon anahtarı kapatılamaz. Tüm işlemler doğru yapıldığında, üç fazlı topraklama şalteri milinin bağlantı yerine φ8 delik ve 8 x 60 elastik silindirik pim, konum çubuğu, tahrik kolu, bağlantı kolu ve bağlantı kolunda ise ≥5mm derinliğinde φ12 delik açmalıyız. Dönen milin her yerindeki cıvataları sıkın ve toprak yumuşak bağlantısını metal parlak yüzeye temas etmeyecek şekilde temizleyin.

7. Kurulum ayarının yalnızca manuel çalıştırmayı kullanmasına izin verilir. Ayarlama tamamlandıktan sonra, doğruluğu onaylamak için manuel çalıştırma kullanılırsa, elektrikli çalıştırma (elektrikli mekanizma ile donatıldığında) kullanılabilir.

8. Kurulum ve devreye alma sonrasında kontrol edin

9. İzolasyon anahtarı ve topraklama anahtarı sırasıyla 3 ila 5 kez manuel olarak çalıştırılır ve işlem stabildir, kontak iyidir ve kapanma ve kapanma konumu doğrudur.

10. Güç dağıtım mekanizması, motorun nominal çalışma voltajı altında 5 kez çalıştırılır ve %85 motor ve %110 nominal çalışma voltajında ​​sırasıyla 3~5 kez çalışır. Açma-kapama doğru olmalı ve açma-kapama süresi 4 saniyeyi geçmemelidir.

11. Yalıtım anahtarı kapatıldıktan sonra kontaklar kontaklarla iyi temas halindedir. Ana döngü direncinin ölçülen verileri (çıkış ucunun her iki tarafında) Tablo 4'te gösterilenleri aşmaz.

12. Üç fazlı kapanmanın senkronizasyonu 10 mm'den fazla değildir.

13. Tüm şanzıman ve dönüş parçalarının yağlanması gerekip gerekmediğini, tüm aks pimi cıvatalarının takılı ve güvenilir olup olmadığını kontrol edin.

14. İzolasyon anahtarı ile topraklama anahtarının güvenilir bir şekilde birbirine kilitlenip kilitlenmediğini kontrol edin.

Kullanım ve bakım

Hat yükü kesildikten sonra bu anahtarın çalıştırılması gerekmektedir.

Anahtar düzenli olarak (yaklaşık 1~2 yıl) bakımdan geçirilmelidir. Eğer ciddi bir kısa devre arızası varsa arızanın hemen ardından onarılmalıdır.

İletken parçaların ve sütun izolatörlerinin yüzeyindeki, bağlantı düzleminde ve bağlantı terminali ile bara arasındaki orta temasta, buton temas yüzeyindeki kirleri temizleyin ve ardından endüstriyel vazelin yağı uygulayın.

Direk izolatörlerinin muayenesi ezik ve çatlak olmadan dikkatlice yapılmalı, varsa değiştirilmelidir.

Şanzıman ve dönüş parçaları yağlanmalıdır.

Konik pimlerin ve cıvataların gevşek olup olmadığı gibi tüm bağlantı elemanlarını kontrol edin.

Kol 180° döndürüldüğünde yardımcı anahtarın normal şekilde açılıp açılamadığını manuel mekanizmayı kontrol edin.

Paketleme, taşıma ve depolama

İzolasyon anahtarı ve topraklama anahtarı genellikle üç kutuplu ortak kutuda paketlenir ve toplu olarak da paketlenebilir. Toplu paketlemede taban kutusu, sütun izolatör kutusu ve iletken sistem (aksesuarlar dahil) kutusu ve tek kutuplu sırayla grup başına bir kutuya bölünmüştür.

Ürün taşınırken ambalaj kutusunun dışına ters işareti konulmasına izin verilmemelidir.

Ürünü aldıktan sonra lütfen zamanında kontrol edin. Herhangi bir sorun olması durumunda üretici firmaya başvurmalısınız.
