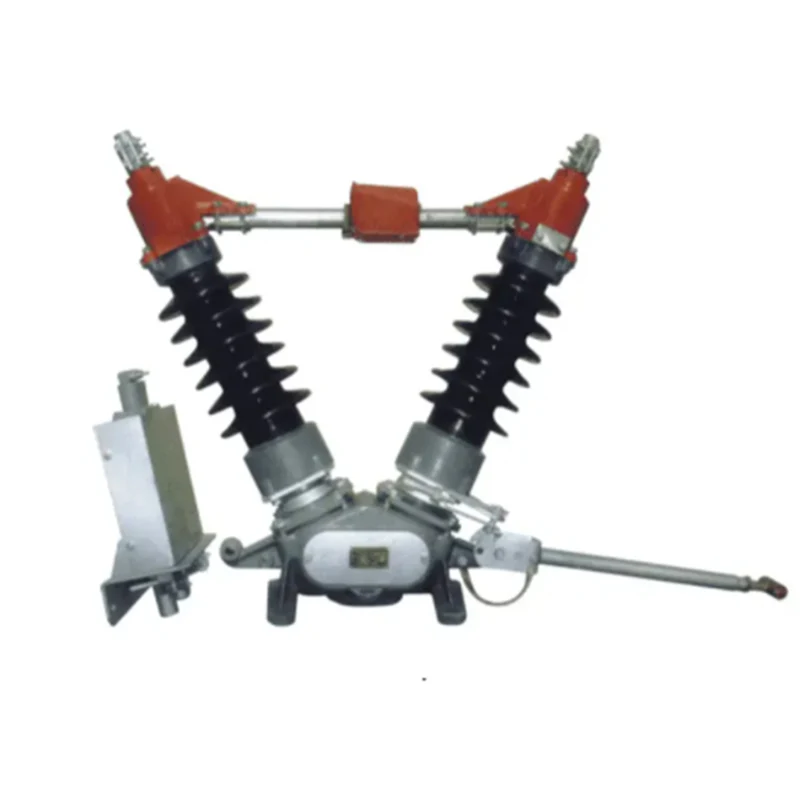

GW5-40.5 Bağlantı Kesme Anahtarı

Yüksek kaliteli özelleştirilmiş ürünler GW5-40.5 Bağlantı Kesme Anahtarı, 40.5kV, 72.5kV, 126/145KV, AC50160Hz sistemindeki nominal gerilimde yüksek gerilim devresini yapmak veya kesmek için kullanılır. Küçük kapasitans ve endüktif akımı açıp kapatabilmektedir. Bu bağlantı kesme anahtarı şu standartlara uygundur: lEC62271.103Yüksek gerilim anahtarları. GB1985: AC Yüksek gerilim kesme anahtarı ve kulaklık anahtarı ve lE060694 ve GB/T11022: HV anahtarlama donanımı ve kontrol ekipmanının ortak teknik gereksinimleri.

Talep Gönder

Ürün Açıklaması

GW5-40.5 bağlantı kesme anahtarı, 40,5kV nominal gerilim, AC 50/60Hz sisteminde yüksek gerilim devresini açmak veya kesmek için kullanılır. Küçük kapasitans ve endüktif akımı açıp kapatabilir.

Öğe		Birim	Veri
Nominal gerilim		kV	40.5
Nominal yalıtım seviyesi	1 dk güç frekansı dayanım gerilimi (toprağa/kırılmaya)	kV	95/115
	Nominal yıldırım darbe dayanım gerilimi (tepe) (toprağa/kırılmaya)	kV	185/215
Nominal frekans		Hz.	50
Nominal akım		A	630, 1250, 1600, 2000
Anma kısa süreli dayanım akımı		KA	20, 31,5, 40
Nominal tepe dayanım akımı		KA	50, 80, 100
Nominal kısa devre süresi (ana şalter/toprak şalteri)		S	4/2
Nominal terminal mekanik yükü	Yatay boyuna yük	N	750
	Yatay yanal yük	N	500
	Dikey kuvvet	N	750
Kaçma mesafesi		mm	1013-1256
mekanik ömür		kez	2000
Manuel çalıştırma mekanizması	Topraklama olmadan		CS17, CS17G
	Kontrol devresi voltajı	V	AC220, DC110, DC220
Motorlu çalıştırma mekanizması	Modeli		CJ6
	Motor voltajı	V	AC380
	Kontrol devresi voltajı	V	AC220, AC380, DC220
	Kapanış/açılış zamanı	S	6±1
