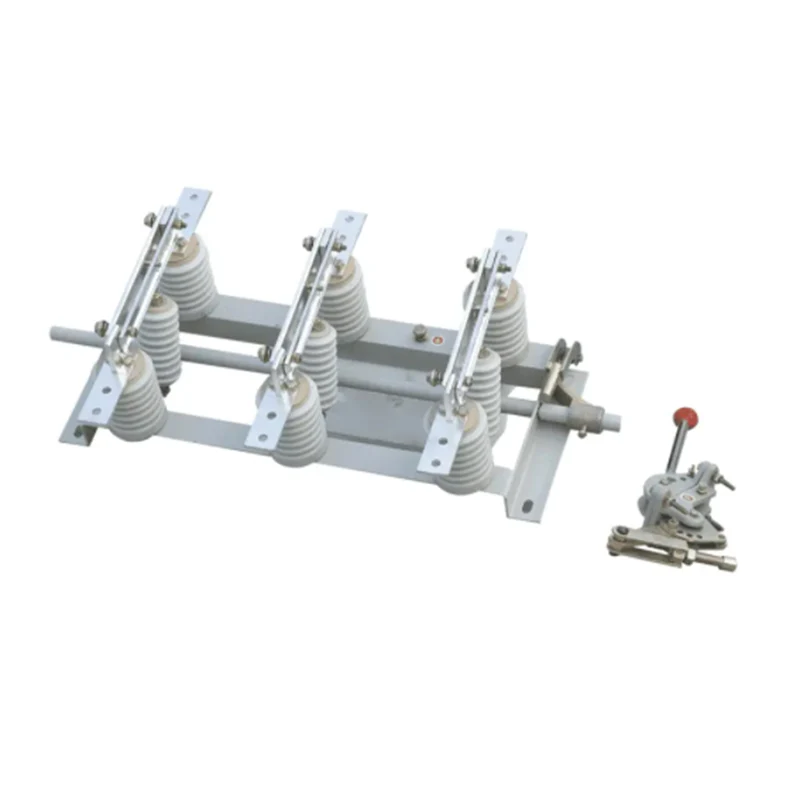

GN19-12 İç Mekan Yüksek Gerilim İzolasyon Anahtarı

GN19-12 İç Mekan Yüksek Gerilim İzolasyon Anahtarı (aynı zamanda iç mekan yüksek voltajlı AC bırakma sigortası olarak da bilinir), yüksüz durumda ancak voltajla devreyi kesmek ve devre yapmak için kullanılan, 12kV, üç fazlı AC 60Hz nominal gerilime sahip iç mekan cihazıdır.

Model ve anlam

Normal çalışma koşulları ve kurulum koşulları

Ortam sıcaklığının üst sınırı +40°C, alt sınırı -10°C'dir. Not: -25°C'de depolama ve taşıma.

Yükseklik 1000m'yi geçmiyor

Bağıl nem: günlük ortalama ≤%95, aylık ortalama ≤%90.

Buhar basıncı: Günlük ortalama değer 2,2x10-3Mpa'dan büyük değil ve aylık ortalama değer 1,8*10-3Mpa'dan büyük değil

Ortam havası aşındırıcı veya yanıcı gazlar veya buharla kirlenmemelidir.

İç Mekan Yüksek Gerilim İzolasyon Anahtarı Uygulanabilir durumlarda şiddetli titreşim olmamalıdır.

Not: Yukarıdaki koşullara uygun değilse lütfen üreticiye danışın.

Teknik parametre

Yapı ve çalışma prensibi

GN19-12 İç Mekan Yüksek Gerilim İzolasyon Anahtarının her fazının iletken parçaları, iki direk izolatörü ile tabana sabitlenir (GN19-12C için bir direk izolatörü ve bir porselen mahfaza izolatörüdür). Üç fazlı paralel kurulum, iletken kısım kontak bıçağı, statik kontak ve kontak yuvasından (veya iletken çubuktan) oluşur. Her bir kontak bıçağı, çekme çubuğu yalıtkanına bağlanır ve çekme çubuğu yalıtkanı, tabana monte edilen mile bağlanır. Mil, biyel koluna (kullanıcının kendisi) ve CS6-1 tipine sahip sap aracılığıyla hareketli mekanizmaya bağlanır. Temas bıçağı iki yarık şekilli bakır plakadan oluşur. Bu sadece dokunmatik bıçağın ısı dağıtım alanını arttırmakla kalmaz, aynı zamanda kesicinin mekanik mukavemetini de arttırır ve anahtarın dinamik stabilitesini artırır. Kontak bıçağının bir ucu kontak yuvasına (veya iletken çubuğa) cıvatalarla monte edilir. Diğer ucu statik kontak sistemine bağlanır ve kontak bıçağının kontak basıncı her iki uçtaki yaylar sayesinde korunur. GN19-12/1000 ve 1250, manyetik olarak kilitli plakalarla monte edilir ve manyetik kilitleme plakası eklemenin amacı, büyük bir kısa devre akımı geçtiğinde iki oluk arasındaki çekiciliği arttırmaktır. Yani kontak noktasındaki kontak basıncı arttırılır, böylece anahtarın dinamik termal stabilitesi artar. GN19-10/400A ve GN19-12/630 izolatörünün geçiş akımı düşüktür, dolayısıyla manyetik kilitleme plakası eklemeye gerek yoktur.

Taban aksamı: taban, ana mil, sınırlayıcı, durdurucu halka ve diğer bileşenlerden oluşur. Sınırlayıcı esas olarak iletken kontak bıçağının kapanma ve açılma sırasında istenen terminal konumuna ulaşmasını sağlamak için kullanılır.a

Kurulum ve ayarlama

Kurulum öncesi hazırlık

1. Ambalaj kutusunu açın ve ürün yedek parçalarının ve beraberindeki teknik dokümanların, ambalaj listesine göre eksiksiz olup olmadığını kontrol edin. Ürünün nakliye ve depolama sırasında hasar görüp görmediğini kontrol edin.

2. Ürünün içindeki tozu ve kiri ortadan kaldırın. Porselen izolatörü ve kasanın topraklama yüzeyini dikkatlice silin.

3. Tüm mekanik sürtünme parçalarına endüstriyel Vazelin uygulayın.

4. Bina İçi Yüksek Gerilim İzolasyon Anahtarı ve manuel mekanizma, açılır dolap içine veya duvara dikey veya yatay olarak monte edilebilir. 7, 8, 9, 10 numaralı tipik kurulum çizimlerine bakın.

5. Yalıtım anahtarının montaj yüksekliği genellikle 2,6~6 metredir (anahtar milinden zemine). Sap dayanak noktasından zemine olan mesafe 1 ~ 1,3 metredir.

Kurulumdan sonra manuel mekanizmanın dönüş açısı, GN19-12 izolasyon anahtarı açık/kapalı olduğunda iş milinin dönüş açısıyla eşleştirilecektir. Ayarlama işlemi aşağıdaki şekillerde gerçekleştirilir:

5a. Dahili Yüksek Gerilim İzolasyon Anahtarını manuel mekanizmaya bağlayan biyel, bağlantı parçası ve 3/4 gaz borusundan (kullanıcı tarafından sağlanır) oluşur. Çubuğun her iki ucu bağlantı parçasına bağlanır. Bağlantı parçasının bir ucu bağlantı çubuğunun uzunluğunu cıvatalar aracılığıyla ayarlayabilir ve borunun uzunluğu manuel mekanizmanın ve izolasyon anahtarının konumuna göre belirlenir. Manuel mekanizmanın kolu, izolasyon anahtarının ana milindeki kol ile aynı düzlemde değilse, biyel kolu bükülerek anahtar ve mekanizmanın doğru şekilde bağlanması sağlanabilir ve cıvatanın uzunluğu ayrıca ayarlanabilir.

5b. Ayar gerekliliklerine göre İç Mekan Yüksek Gerilim İzolasyon Anahtarının ana şaftının başlangıç ​​açısını belirleyin. Daha sonra konumlandırma pimini delin ve krank kolunu sabitleyin.

5c. Manuel mekanizmanın açılmadan kapanmaya kadar olan konumu, manuel mekanizmadaki sektör plakasındaki farklı bağlantı delikleri ile ayarlanabilen Dahili Yüksek Gerilim İzolasyon Şalteri durdurucusunun başlangıç ​​ve bitiş konumu ile uyumludur.

6. İzolasyon anahtarı ayarlandıktan sonra 3~6 işlem yapılırsa, sıkışmasına veya çalışmasını engelleyen diğer anormal durumlara izin verilmez.

7. Çalışma sırasında manuel mekanizmanın kolu yukarı doğru iken Bina İçi Yüksek Gerilim İzolasyon Anahtarı kapalı konumda, kol aşağı doğru iken ise açık konumda olmalıdır. Açma-kapama konumunda, mekanizmanın konumlandırma pimi yanlış çalışmayı önlemek için kolu güvenilir bir şekilde kilitlemelidir.

8. Bina İçi Yüksek Gerilim İzolasyon Anahtarı kapatıldıktan sonra aynı kutup uçları arasındaki en kısa mesafe 150 mm'den az olmamalıdır.

9. Yardımcı anahtar hareketi gereksinimleri karşılamadığında, bağlantı kolundaki deliğin konumu, yardımcı anahtarın kontağının doğru şekilde kapatılabileceği şekilde ayarlanabilir. Manuel mekanizma açma pozisyonuna gelse dahi yardımcı anahtarın normal açma kontağının kapama pozisyonunda olması gerekmektedir.

10. Yardımcı şalter, Bina İçi Yüksek Gerilim İzolasyon Şalterinin açma-kapama sinyalinin, bıçak tam strokunun %75'ini geçtikten sonra verilmesi gerektiğini belirtir. İzolatörün bıçağının kontağa temasından sonra izolasyon anahtarının kapandığını gösteren sinyal verilmelidir.

11. Toprak teması iyi olmalı ve topraklama döngüsü direnci 3 ohm'u geçmemelidir.

12. Terminal ile bara arasındaki kontak iyi ve güvenilir olmalıdır. İç Mekan Yüksek Gerilim İzolasyon Anahtarının veriyolundan kaynaklanan mekanik kuvvetlere maruz kalmasını önleyin.

13. Anahtarı duvara sabitleyen vidaların takma derinliği aşağıdakilerden az olmayacaktır: Tuğla duvar: 90mm, Çimento: 76mm

14. Kontak bıçağı ile statik kontak arasındaki temas iyi olmalıdır. Baskı yayının temas yüzeyindeki pozitif basıncı aşağıdaki değerlere ulaşmalıdır:

Kullanım ve bakım

Bina İçi Yüksek Gerilim İzolasyon Anahtarının, devre ve güç beslemesi kesildiğinde, yani enerji verilmediğinde servise verilmesi gerekir.

Bina İçi Yüksek Gerilim İzolasyon Anahtarı açıldıktan sonra mutlak güvenliğin sağlanması için mekanizmaya bağlanan mil piminin çerçeve üzerindeki deliğe sokulması ve pim piminin kilitlenmesi gerekir.

Muayene sırasında izolasyon moleküllerinin hasar görüp görmediğini ve temasın iyi olup olmadığını detaylı olarak kontrol edin.

Yanan kontakları onarın, kiri, özellikle iletken kontak parçalarını ve yalıtkan yüzeyleri temizleyin. Muayeneden sonra temas yüzeylerine endüstriyel Vazelin uygulayın.

Bağlantının sağlam olup olmadığını ve topraklamanın iyi olup olmadığını kontrol edin. (Topraklama vidasının gevşemesine izin verilmiyor ve kontakta pas var.)

Kontağı, ciddi hasar görmüş kontak bıçağını ve baskı yayında kalan deformasyonu kullanmadan önce değiştirmek gerekir.

Tüm bakım ve kurulum tamamlandıktan sonra çeşitli açma ve kapama testleri yapılacaktır. Uygun değilse, işletmeye alınmadan önce normal olana kadar yeniden ayarlanmalıdır.

Mekanizmadaki sürtünme parçasını döndürün ve endüstriyel vazelin ile kaplayın.

Ana hat ve kurulum boyutları

GN19-12(c)İç mekan yüksek gerilim İç mekan Yüksek Gerilim İzolasyon Anahtarı Ünitesi: mm
