GW4-27.5kv Dış Mekan Ayırıcı

GW4-27.5kv Dış Mekan Ayırıcı, yüksüz durumda AC 27.5KV kontak ağı yüksek gerilim devresini değiştirmek ve yüksek gerilim veriyolunun, devre kesicinin ve diğerlerinin elektriksel izolasyonunu sağlamak için 50Hz frekanslı dış mekan yüksek gerilim elektrikli ekipmanıdır. revizyonu yapılan elektrikli ekipmanlar ve yüksek gerilim hattı. Düşük kapasitans akımını ve endüktans akımını açmak ve kapatmak için de kullanılabilir.

GW4-27.5kv Dış Mekan Ayırıcının modeli ve anlamı

Normal çalışma koşulları ve kurulum koşulları

Yükseklik 4700 metreden fazla değil.

Ortam sıcaklığı: üst sınır +40°C, alt sınır -40°C.

Rüzgar hızı 35 m/s'den fazla değil.

Yanıcı maddelerin bulunduğu, patlama tehlikesi olan, kimyasal korozyona uğrayan ve şiddetli spor yapılan yerler için geçerli değildir.

İzolatör kirlenme derecesi: Kirlilik önleyici tip, sınıf III ağır kirdir (tuz yoğunluğu 0,3 mg/cm²).

Kurulum yeri: dış mekan beton tek kutuplu direk.

Sınıflandırma ve teknik parametreler

1. İzolasyon anahtarlarının sınıflandırılması

2. İzolasyon anahtarının ana teknik parametreleri

GW4-27.5kv Dış Mekan Ayırıcının Yapısı

GW4-27.5T(D)(W) Dış Mekan Ayırıcı, güvenilir performans, basit yapı, esnek kurulum yöntemi, kolay bakım, geniş uygulama aralığı ve güçlü çok yönlülük avantajlarına sahiptir.

GW4-27.5T Dış Mekan Ayırıcı, tek kutuplu izolasyon anahtarından oluşan yüksek voltajlı bir elektrikli cihazdır ve diğer yapılardan türetilmiş temel bir ünitedir. Bundan sonra ortak tip izolasyon anahtarı olarak anılacaktır.

GW4-27.5T (D) Dış Mekan Ayırıcı, topraklama bıçağının, bir kez çalıştırma tipi ve ikincil çalıştırma türünden oluşan (bundan sonra topraklama tipi izolasyon anahtarı olarak anılacaktır) ortak izolasyon anahtarına takılmasıyla yapılır.

GW4-27.5T(D)W Dış Mekan Ayırıcı anahtarı, ortak tip (topraklı tip) izolasyon anahtarını temel alır ve sıradan çubuk tipi izolasyon anahtarı izolatöründen, ağır kirlilik veya yüksek rakımlı alanlar için uygun, kirlilik önleyici çubuk tipi direk izolatörüne dönüştürülür. .

İzolasyon anahtarı yapısı

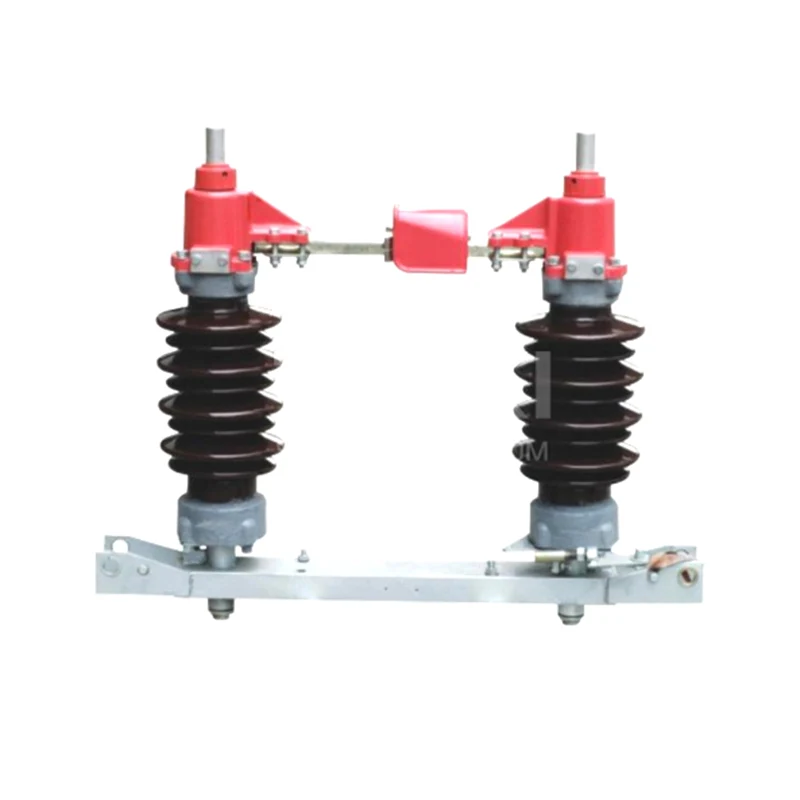

Tek kutuplu izolasyon anahtarı sırasıyla iki çubuk tipi direk izolatörü ile aynı alt çerçeveye sabitlenir ve çift sütunlu yatay döner yapıdır. Anahat yapısı şekilde gösterilmiştir.

Her kutup izolasyon anahtarı bir taban, yalıtkan destek ve iletken parçalardan oluşur.

Her kutup izolasyon anahtarının, tabanın her iki ucundaki yataklara (Şekil 2) bağlantı çubukları ile sabitlenmiş iki izolatör desteği vardır. Her bir yalıtım sütunu, 90° dönme açısıyla yatay olarak döndürülebilir. Yalıtım sütunları iletken soketler, sol ve sağ kontaklarla donatılmıştır. Sol ve sağ kontaklar, iki yalıtım sütunu arasındaki iletken tüp aracılığıyla temas ettirilir.

İletken klemensler yapısına göre sert bağlantılı (Şekil 3a) ve bağlantı tipi (Şekil 3b) olmak üzere iki tipe ayrılır, kullanıcının sipariş gereksinimlerine göre belirlenir.

Ana devrenin malzemesi bakırdır. Nominal akım 630A olduğunda iletken kısmın yüzeyi kalaylanır. Nominal akım 1600A'dan fazla olduğunda iletken parçanın yüzeyi gümüş kaplıdır.

Ortadaki temas bir "el sıkışma" yapısıdır. Yapısı, patent teknolojisine sahip dokunmatik parmak yıkayıcı ile preslenir. Yüksek basınçtır, kendi kendini temizler, dokunma parmağının temas basıncı uzun süre değişmeden kalır. Dokunmatik parmak yayının akımı yoktur ve uzun süre güvenli ve güvenilirdir.

Farklı akım spesifikasyonuna sahip ürünler aynı yapısal tipe, taban ve sütun izolatörlerine sahiptir, ancak ana iletken devreler biraz farklıdır.

Topraklama ikincil çalışma izolasyon anahtarının ve topraklama bıçağının mekanik kilitleme kısmı, CS8-6D tipi manuel mekanizma üzerindeki kilitleme diski ile gerçekleştirilir.

3. Manuel mekanizmanın yapısı

Bu izolasyon anahtarları serisi CS11 (topraklamasız ve tek topraklamalı tek işlem iletim tipi) ve CS8-6D (tek topraklamalı ikincil çalışma iletim tipi) ile donatılmıştır.

4. CS11 (şekle bakın) ve CS8-6D tipi manuel mekanizma (şekle bakın), çalıştırma kolu yatay dönüşlüdür, dönüş açısı 90°'dir.

Eylem ilkesi

Bu seri izolasyon anahtarlarının açma ve kapama eylemleri temelde aynıdır.

1. İzolasyon anahtarının çalışma prensibi

(1) Topraklama bıçağı olmayan tip

İzolasyon anahtarının çalışma mekanizması, bağlantı borusu ile izolasyon anahtarının aktif aşamasına bağlanır. Mekanizmanın ana şaftı 90° döndürülür, bu da aktif sahnenin yalıtım sütununun 90° dönmesini sağlar. Aynı zamanda yalıtım direğinin diğer tarafı biyel tarafından ters yönde dönerek açma ve kapama işlemini gerçekleştirir. tek kutuplu anahtarları, genellikle tek kutuplu olan bağlantı çubukları aracılığıyla iki kutuplu veya üç kutuplu kilitleme anahtarları halinde birleştirmek.

(2) Topraklama bıçağıyla tek çalışma türü

Topraklama bıçağı anahtar yapısı yukarıda belirtilen anahtar yapısına dayanmaktadır, zemin tahrik mekanizmasının çalışmasını arttırır. Ana bıçak açılmaya başladığında topraklama bıçağının da dönmeye başlamasını sağlar; Ana bıçak açılma konumuna döndüğünde yer bıçağı bıçağı da yer konumuna gelir. Yani ana bıçak ve yer bıçağı ayrı ayrı açma-kapama işlemini gerçekleştirir.

(3) Topraklama Bıçağı ile İkincil Çalışma Tipi

Bu yapı, sırasıyla ana bıçağı ve topraklama bıçağını çalıştırmak için iki kolu kullanır. Yanlış çalışmayı önlemek ve programın belirtilen prosedüre göre (ana açık-toprak kapalı-toprak açık-ana kapalı) yürütülmesini sağlamak amacıyla iki çalıştırma kolu arasında kilitleme cihazı bulunmaktadır.

2. Topraklama anahtarının çalışma prensibi

Çalıştırma mekanizmasının kolu yatay olarak 90° döndürülür ve topraklama bıçağı, topraklama anahtarını açma ve kapatma eylemini gerçekleştirmek için bağlantı çubuğu tarafından dönecek şekilde tahrik edilir.

3. Çalıştırma mekanizmasındaki yardımcı anahtar, mekanizmanın ana miline bağlanır ve açma ve kapama işlemi sırasında ilgili kontak açık veya kapalıdır ve ilgili açma ve kapama sinyali verilir.

Kurulum ve ayarlama

1. Ayırıcının kurulumu ve ayarlanması aşağıdaki gereksinimleri karşılamalıdır

Manuel mekanizma kullanıldığında genel operatör açma ve kapama işlemlerini bağımsız olarak yapabilmeli ve hareket esnek olmalıdır.

Ayırıcının iki kutuplu veya üç kutuplu bağlantısının kapanış senkron değeri: 6 mm'den fazla değil.

İzolasyon anahtarının devre direnci aşağıdaki tabloyu karşılamalıdır

Nominal gerilim Ayırıcının faz başına maksimum döngü direnci (μΩ) Açıklama

630A 1250A 1600-2000A

27,5kV 200 125 75 Tel klipsler hariç

2. İzolasyon anahtarının kurulumu ve ayarlanması

Her kutup izolasyon anahtarı yatay tabana sabitlenmiştir.

Çalıştırma mekanizması, izolasyon anahtarının aktif tarafının dönen milinin altına yerleştirilir, izolasyon anahtarı tarafından çalıştırılan ana mil ve mekanizma kapalı konumdayken, su gaz borusunu dişli tip kasnak ile bağlayın ve sabitleyin. Ana ve tahrikli izolasyon desteği senkronize olmadığında, pozitif ve negatif diş vidası açma ve kapamayı sağlayacak şekilde ayarlanabilir.

İki terminal normal bara gerginliğini taşıdığında, çift kutbun veya izolasyon anahtarının bağlantısının kapanma senkronizasyonunun kurulumu ve ayarlanması, yukarıdaki gereksinimleri karşılamak için pozitif ve negatif bağlantı çubuğunun uzunluğunu ayarlar.

İzolasyon anahtarı kapalı konumdayken, kontak üzerindeki temas noktalarının tamamı temas halinde olmalıdır, M8 vidanın sıkılma derecesi için en iyi durum, yaylı rondelanın henüz düzleşmesi ve parmağın sallanabilmesidir.

3. İkincil çalışma tipi topraklama bıçağının montajı ve ayarlanması

Zemin şalteri bıçağı ve mekanizmanın ana mili kapalı konumdayken su gaz borusu dişli tipi kasnak ile bağlanıp sabitlenir. Topraklama anahtarı kapalı konumdayken kontağın kontak konumu toprak kontağının iletken boru üzerindeki konumuna göre ayarlanabilir. Kapanma konumu doğru olduğunda sabitleme somununu tekrar sıkın.

Kabul ve depolama

1. Ürün varış noktasına ulaştıktan sonra kullanıcı ürünü kuru ve havalandırılmış bir yere koymalıdır. Geri çevrilmemeli ve aşağıdaki maddelere göre en kısa sürede kontrol edilip kabul edilmelidir:

Öncelikle ambalaj kutusunun dış yüzeyinde herhangi bir hasar veya anormallik olup olmadığını kontrol edin. Görünüm kontrolü tamamlandıktan sonra ambalaj kutusunu açın ve ekteki dosyayı çıkarın.

Ürüne eklenen belgelerin (paketleme listesi, ürün sertifikası, kurulum talimatları vb. dahil) eksiksiz olup olmadığını kontrol edin.

Ürünü ve aksesuarlarını çıkarın (yalıtım sütunu seramik şişesine zarar vermemeye dikkat edin) ve kontrol edin.

Ürünün görünümünün hasarlı veya anormal olup olmadığını kontrol edin.

2. Ürün kabul edildikten sonra, hemen kurulup kullanılsın veya kullanılmasın, aşağıdaki koşullar altında depolanacaktır:

İzolasyon anahtarının sürtünme parçaları silinmeli ve asitsiz vazelin ile kaplanmalıdır.

Ürün depoda uzun süre saklandığında düzenli olarak (altı aydan fazla olmamak üzere) kontrol edilmelidir. Pas bulunursa pas tabakası çıkarılmalı ve bir pas önleyici ile kaplanmalıdır.

Talimatlar

1. İşletmeye alınmadan önce tam bir muayene yapılmalı ve işletmeye alınmadan önce herhangi bir hata yapılmamalıdır.

İzolasyon anahtarının boyutunun gereksinimleri karşılayıp karşılamadığı.

Her bir bağlantı parçasının cıvataları, özellikle baralarla birlikte sıkıca sıkılmalıdır.

Temastaki tüm temas noktaları temas halinde olmalıdır.

2. İşletime aldıktan sonra aşağıdaki hususlara dikkat edin:

Genel olarak ayırıcının devre yükü kesildikten sonra açılması veya kapatılması gerekir.

İkincil çalışma tipi topraklama bıçaklı ayırıcı, izolasyon anahtarı tamamen açıldıktan sonra topraklama anahtarı kapatılmalıdır; aksi takdirde izolasyon anahtarının kapatma işlemi topraklama anahtarı tamamen açıldıktan sonra yapılabilir.

3. Dış Mekan Ayırıcının bakımı düzenli olarak yapılmalı ve düzenli olarak bakımdan geçirilmelidir. Bakım sırasında aşağıdaki hususlara dikkat edilmelidir:

İzolasyon anahtarı porselen vazosunun hasarlı olup olmadığı, yapıştırıcının gevşek olup olmadığı.

Ayırıcı kapalı konumdayken kontak üzerindeki kontak noktalarının iyi temas halinde olup olmadığı; kontak üzerindeki yayın deforme olup olmadığı, gerilimin değişip değişmediği ve devre direnci ölçülür.

Mekanizmadaki yardımcı anahtar ve diğer bileşenlerin iyi yalıtılmış olup olmadığı.

Topraklama koşullarının iyi olup olmadığı.

Dönen parçaların esnek olup olmadığı ve sıkışmış olup olmadığı.

Çalıştırma veya bakım sırasında karşılaştığınız sorunları lütfen üreticiye bildirin.a
