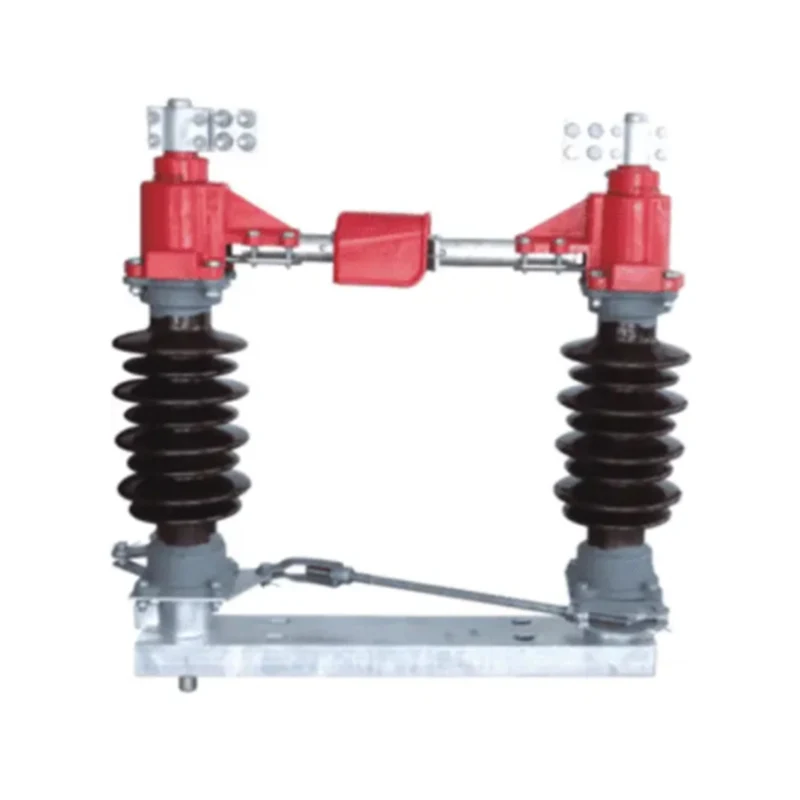

GW4-40.5kv Dış Mekan Ayırıcı

GW4-40.5kv dış mekan Ayırıcı (yüksek voltaj izolasyon anahtarı), trafo merkezi çıkış hattı izolasyon anahtarına uygun, yüksek voltajın voltaj olduğu ve yük olmadığı durumlarda açık veya kapalı devre için üç fazlı AC 50HZ dış mekan yüksek voltaj anahtarlama ekipmanıdır.

Bu tür ürünler için aşağıdaki teknik standartlar:

GB1985 - 89 "AC yüksek gerilim izolasyon anahtarı ve topraklama anahtarı"

GB/T11022 - 1999 yüksek gerilim şalt donanımı ve kontrol ekipmanı standartları için ortak teknik gereksinimler

IEC129 (1984) "AC Dış Mekan Ayırıcı ve topraklama anahtarı"

GW4-40.5kv Dış Mekan Ayırıcının modeli ve anlamı

Özellik İşaretleri: D-topraklama anahtarı, I II-topraklama anahtarı tipi, G-geliştirilmiş ürün

Özel Türetme İşaretleri: W—Lekelenmez, GY—Plato Tipi, H—Yüksek-soğuk Tip, TA—Kuru-Isıtma Tipi, TH—Nemli-Isı Tipi

Normal çalışma koşulları ve kurulum koşulları

A. Yükseklik: normal tip ≤1000m, plato tipi ≤4000m.

B. Kaplama suyu kalınlığı <10mm

C. Rüzgar basıncı ≤ 700pa.

D. Sismik yoğunluk 8 dereceden azdır.

e. Ortam hava sıcaklığı: üst sınır +40°C, alt sınır -30°C.

G. Kurulum sahasında yanıcı madde, patlama tehlikesi, kimyasal korozyon ve şiddetli titreşim yoktur.

GW4-40.5kv Dış Mekan Ayırıcının teknik parametresi

Ana yapı

Dış Mekan Ayırıcı, tek kutuplu, çift kolonlu, yatay dönen bir yapıdır. Üç kutup gruplar halinde veya tek kutup kullanım için kullanılabilir. İzolasyon anahtarı bir şasi, bir yatak yuvası, bir direk izolatörü, iletken bir ana devre ve bir mekanik bağlantı çubuğundan oluşur. Üç kutuplu bağlantı, bağlantı çekme çubuğu, boru bağlantısı, şaft pimi, çelik boru (kullanıcının kendisi) ve manuel çalıştırma mekanizması (bundan sonra çalıştırma mekanizması olarak anılacaktır) gruplar halinde bağlanır.

Topraklama anahtarı izolatörün bir ucuna veya iki ucuna monte edilebilir. İzolasyon anahtarının her iki ucundaki topraklama anahtarı, elle çalıştırma mekanizmasının birbirine kenetlenmesiyle kontrol edilir, böylece izolasyon anahtarı ve topraklama anahtarı ana şebekede ana - topraktan - toprağa - sırayla çalıştırılır.

1. Alt çerçeve GB9787-88 sıcak haddelenmiş köşebent çeliğinden yapılmıştır. Rulman yuvası şasenin her iki ucuna takılı olup, mil grubunun esnek olmasını sağlamak için 2 adet konik makaralı rulman takılmıştır.

2. Sütun izolatörleri: Üç çeşit ortak tip, kirlilik önleyici tip ve plato tipi vardır. Performansları GB8287.1 "yüksek basınçlı sütunlu porselen izolatör teknik durumu", GB8287.2 - 87 "yüksek basınçlı sütunlu şişe izolatörünün boyutu ve karakteristiği" gereksinimlerini karşılamaktadır. Kirlenme önleyici tip aynı zamanda GB127744 - 91 "lekeye dayanıklı dış mekan çubuk tipi direk izolatörü" gereksinimlerini de karşılar. Her kutup izolasyon anahtarı iki direk izolatörüyle donatılmıştır, direk izolatörü şaft düzeneği üzerine dikilir ve üst uç iletken bir ana devre ile sabitlenir.

3. İletimin ana devresi bağlantı bloğundan ve sol ve sağ kontakların birleşiminden oluşur. 630A ve 3150A'nın yapısı temelde aynıdır, yalnızca iletken boru kesit sayısı, yüzey kaplaması, kontak parmaklarının sayısı ve yumuşak iletkenler arasındaki farklar aynıdır. Kablolama bloğu bir kılavuz çubuk ve esnek bir iletken ile donatılmıştır. Şekil 3'te gösterildiği gibi, geleneksel döner kontak yöntemine göre daha az dirence ve daha iyi elektrik iletkenliğine sahiptir. Sağ ve sol kontak düzeneğinin yapısı ve kapanma sonrası kontak durumu Şekil 4'te gösterilmektedir.

4. Topraklama anahtarı: topraklama anahtarı izolatör alt çerçevesinin ucuna monte edilir ve topraklama anahtarının statik kontağı ana iletim devresinin iletken borusuna monte edilir.

5. Mekanik bağlantı çubuğu: izolasyon anahtarı, alt çerçevenin ortasına monte edilen çalıştırma mekanizması tarafından çalıştırma mekanizması tarafından ve sol temas tarafındaki yalıtkanın 90 derece dönmesini sağlamak için mil çubuğu aracılığıyla çalıştırılır. Bağlantı çekme çubuğu, üç kutuplu bağlantı kesme anahtarını açıp kapatmak için çalıştırır. Zemin anahtarı, zemin bıçağını tahrik etmek için tahrik mili tarafından tahrik edilir ve zemin bıçağı, kapatmayı (savak) tamamlamak için belirli bir açı için yukarıya (aşağıya doğru) döndürülür. Üç kutuplu toprak anahtarının her kutbunun kutbu, üç kutuplu bağlantı elde etmek için 32*3 çelik boru ile bağlanır. Üç kutuplu ayırıcı, üç kutuplu bağlantıyı gerçekleştirmek için 25*2,5 çelik boru bağlantısına bağlanır. Üç kutuplu bağlantı kesme anahtarı, üç kutuplu bağlantıyı gerçekleştirmek için 25*2,5 çelik boruya bağlanır. İzolasyon anahtarı 42*3 çapındaki çelik boru ile çalıştırma mekanizmasına bağlanmakta olup, çelik boru kullanıcısı kendisi tarafından sağlanmaktadır.

6. Çalıştırma mekanizması: izolasyon anahtarı fabrikadan çıkarken CS17 manuel çalıştırma mekanizmasıyla donatılmıştır. Mekanizma bir taban, bir kilitleme plakası, bir kol ve bir yardımcı anahtardan oluşur. Yardımcı anahtarın 4 kutuplu ve 8 kutuplu iki özelliği vardır; sırasıyla 2 çift ve 4 çift normalde açık normalde kapalı kontak. Kilitleme ve iletim sinyallerinin kullanımı. Elektromanyetik aktüatör manuel çalıştırma mekanizmasıyla monte edildikten sonra izolasyon anahtarı elektrikli kilitleme fonksiyonunu artırabilir. Elektromanyetik kilit ve kurulum aksesuarları ayrı olarak fiyatlandırılarak tedarik edilir ve kullanıcılar tarafından montajı yapılır.

Kurulum ve hata ayıklama

1. Kurulum öncesi kontrol

A. İzolasyon anahtarlarının, parça ve aksesuarların sayısının paket listesine uygun olup olmadığını kontrol edin.

B. Ürün isim plakası verileri siparişle tutarlıdır.

C. Ürünün hasarlı olup olmadığı ve sütun izolatöründe çatlak olup olmadığı.

D. Her dönen parçanın dönüşünün esnek olup olmadığı.

e. Çalıştırma mekanizmasının esnek olup olmadığı, kapama ve açma konumunun doğru olup olmadığı, yardımcı anahtarın normal olup olmadığı.

2. Dış Mekan Ayırıcı yalnızca yatay olarak monte edilebilir. Dış Mekan Ayırıcıyı önce aynı yatay yükseklikte montaj braketine yerleştirin ve ardından şasiyi birbirine paralel hale getirecek şekilde kutuplar arasındaki mesafeyi düzeltin. Üç kutuplu Dış Bağlantı Ayırıcının iki sütunlu izolatör çekirdek eksenini düzeltin, şaftın eksen hattını topraklayın, Dış Bağlantı Ayırıcısı sabitlendikten sonra anahtarı bağlayın.

3. İzolasyon anahtarı kapatıldığında, sol ve sağ kontaklar aynı yatay çizgi üzerinde olacak, üst ve alt kenarlar <5 mm kaydırılacak ve sol ve sağ kontak tertibatı kontak konumları, ikisinin merkez hattında ortalanacaktır. sütun izolatörleri ve sağ kontak sola gömülmelidir. Kontak tarafındaki kontaklar birbiriyle temas halindedir ve sol kontak tarafındaki kontak ile konumlandırma plakası arasındaki boşluk ≤2 mm'dir. Gerektiğinde tek kutuplu çekme çubuğunun uzunluğu ayarlanabilir; ve sütun izolatörünün üst ve alt kısmındaki ayar ara parçasının arttırılmasına veya azaltılmasına izin verilir, ancak her bir ped kalınlığı <3 mm'dir.

4. Bağlantı çubuğunun uzunluğunu, üç fazlı izolasyon anahtarı kapatma hatası <5 mm olacak şekilde ayarlayın. Ardından, ana şaft çekme çubuğunun ve bağlantı çekme çubuğunun uzunluğunu sırasıyla izolasyon anahtarının açılma sonrasında açılma açısı 90° olacak şekilde ayarlayın.

5. Topraklama anahtarının kol açısını ve biyel kolunun etkin uzunluğunu, topraklama anahtarı açma ve kapama sırasında çalıştırma mekanizmasıyla senkronize olacak şekilde ayarlayın. Topraklama anahtarı açma konumunda yatay konumdadır.

6. Manuel çalıştırma mekanizmasının montaj konumu Şekil 1 ve Şekil 2'de gösterilmektedir. Mekanizma ve tablayı monte ettikten sonra A10×50 konik pimi yerleştirin ve iki M10 cıvatayı sıkın. Çift topraklama izolasyon anahtarı, şaft eksenini aşağıya doğru dikey çizgide çalıştırmak için şasinin altından, tek topraklamalı ve direk izolatör düzeneğinin alt ucundan dikey çizgiye topraklamasız, böylece çalışma merkezi ile çakışacak şekilde mekanizma mili ve daha sonra mekanizma takılıp sabitlenir. Çift topraklamalı Dış Mekan Ayırıcı, şaftı çalıştırma şaftının üzerine yerleştirir. Tek topraklamalı ve topraklamasız izolasyon anahtarı, şaftı tahrik şaftı ve şaft düzeneği üzerine yerleştirir, etkin boyutu ölçer ve φ42×3 dikişsiz çelik boru hazırlar. Çelik borunun iki ucu sırasıyla burç ve plaka düzeneğine kaynaklanmıştır.

7. Makinelerin dönen parçalarındaki ve elektrik kontaklarındaki kiri temizleyin ve yeniden gres enjekte edin.

8. Ayırıcının ana devresinin direnç değerinin ölçülmesi tablodaki yönetmeliğe uygun olmalıdır.

9. 3~5 kez manuel çalıştırma, kararlı çalışma, Dış Bağlantı Ayırıcının açma-kapama konumu ve topraklama anahtarı doğru, iyi temas.

10. Kurulumdan sonra, incelemenin gereksinimleri karşıladığının doğrulanmasının ardından çalıştırılabilir.
