NDM1 Kompakt Tip Devre Kesici

Uygulama Kapsamı

XUCKY NDM1 Kompakt Devre Kesici (NDM1, bundan sonra MCCB olarak anılacaktır), şirket tarafından uluslararası ileri teknoloji kullanılarak tasarlanıp geliştirilen yeni devre kesicilerdir. Devre kesiciler şu özelliklere sahiptir: kompakt boyut, yüksek kesme kapasitesi, kısa ark mesafesi ve sarsılmaz, karada veya gemide uygulanan ideal ürünlerdir. Devre kesicinin nominal yalıtım voltajı 800V'dir (NDM1-63 için 500V), gücü dağıtmak ve devreyi ve gücü korumak için AC 50Hz / 60Hz dağıtım ağı, 690V nominal çalışma voltajı ve 1250A nominal akım için uygundur. Aşırı yük, kısa devre, düşük voltaj ve diğer arızalardan dolayı ekipmanın hasar görmesini önleyin. Ayrıca devrelerin seyrek dönüşümü ve motorun seyrek çalıştırılması, aşırı yük, kısa devre ve düşük gerilimin korunması için. NDM1 devre kesici dikey (dik) veya yatay (enine) olarak monte edilebilir.

NDM1 MCCB izolasyon için uygundur ve sembolü " "'dir.

NDM1 Kompakt Devre Kesici GB14048.2 "alçak gerilim anahtarlama donanımı ve kontrol ekipmanı, Bölüm 2: devre kesiciler" standardını karşılar.

Model ve anlam

Not:

Direğe göre dört türü sınıflandırır:

Tip A: Aşırı akım serbest bırakma bileşenleri olmayan N-kutbu ve N-kutbu baştan sona bağlanmıştır ve diğer üç kutupla birlikte açılıp kapanmaz;

B tipi: Aşırı akım serbest bırakma bileşenleri olmayan N-kutbu ve N-kutbu diğer üç kutupla birlikte hareket edebilir (kapanmadan önce N-kutbunun açılması);

Tip C: Aşırı akım serbest bırakma bileşenleri ile sabitlenmiş N-kutbu ve N-kutbu diğer üç kutupla birlikte hareket edebilir (kapanmadan önce N-kutbunun açılması);

D tipi: Aşırı akım serbest bırakma bileşenleri ile sabitlenmiş N-kutbu ve N-kutbu baştan sona bağlanmıştır ve diğer üç kutupla birlikte açılıp kapatılmaz.

Kodsuz dağıtım için devre kesici, 2'li motor koruması için devre kesici

Sapla doğrudan çalıştırma için kod yok; Elektrikle çalıştırma için P; Kolu döndürmek için Z.

Aşırı akım bobininin nominal akımına göre sınıflandırma:

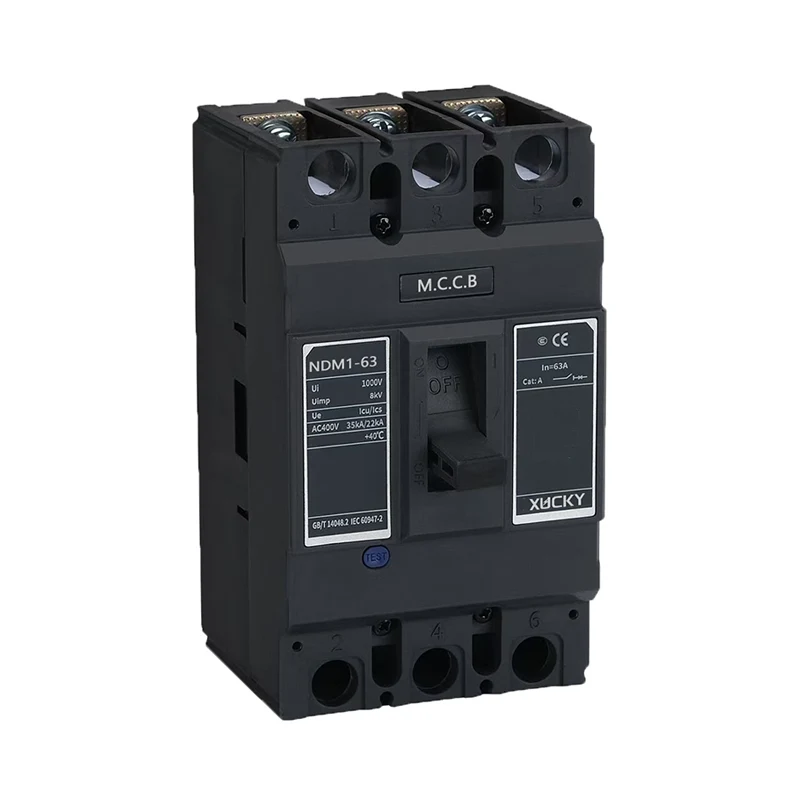

NDM1-63 MCCB'de dokuz adet bulunur: 6,10,16,20,25,32,40,50,63 A;

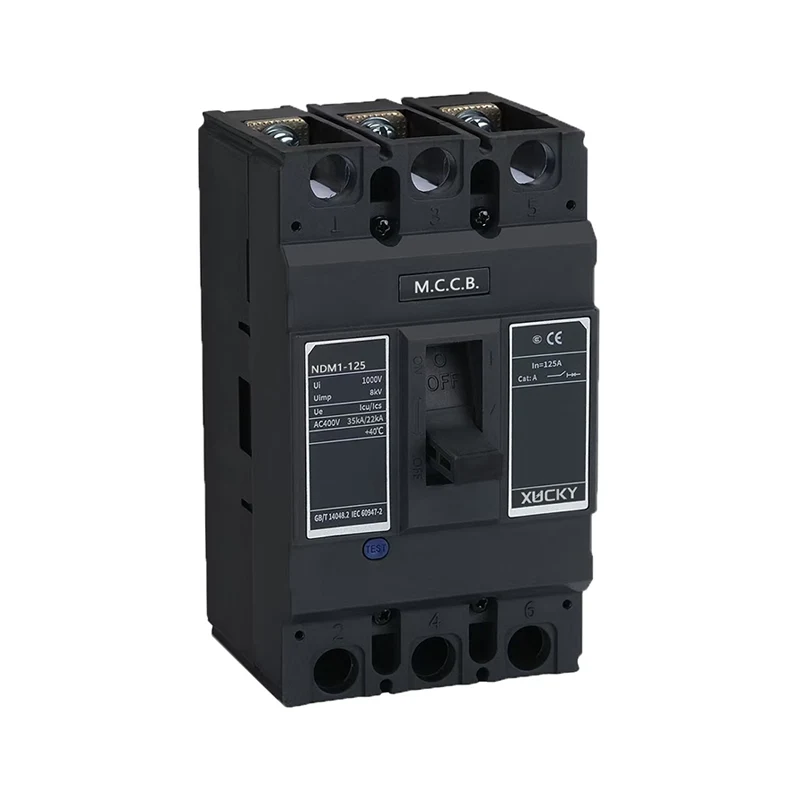

NDM1-125 MCCB'de onbir vardır: 16,20,25,32,40,50,63,80,100,125 A;

NDM1-160 MCCB'de dokuz adet bulunur: 32,40,50,63,80,100,125,160 A;

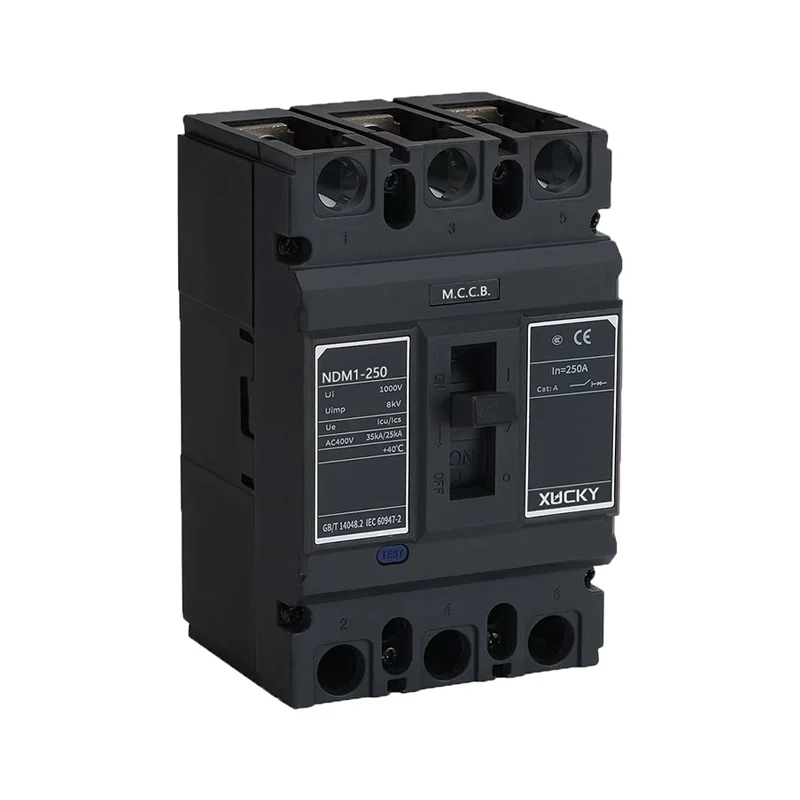

NDM1-250 MCCB'de yedi tane bulunur: 125,140,160,180,200,225,250 A;

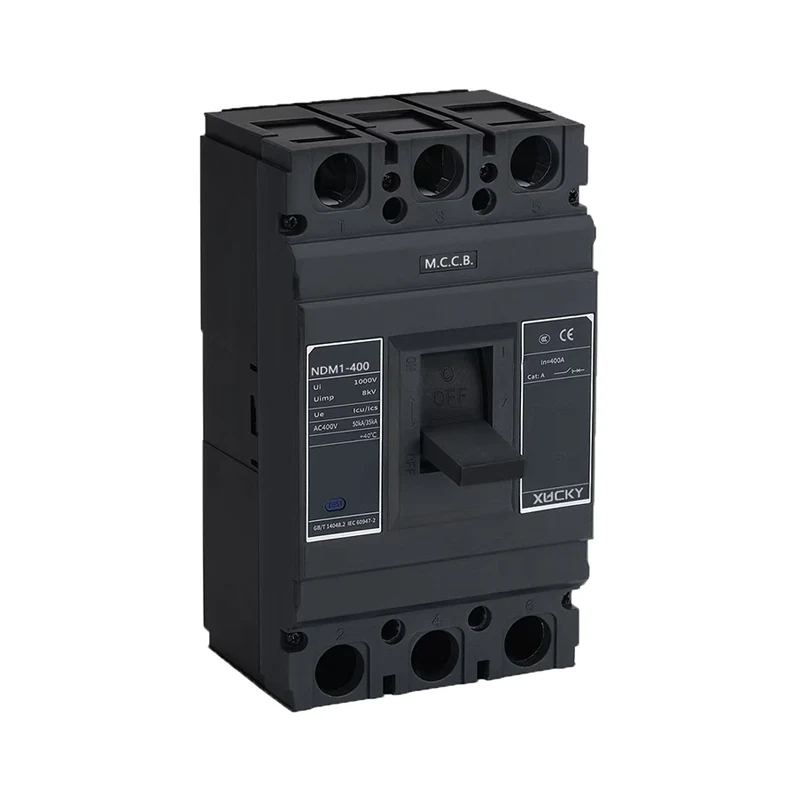

NDM1-400 MCCB'de beş adet bulunur: 225,250,315,350,400 A;

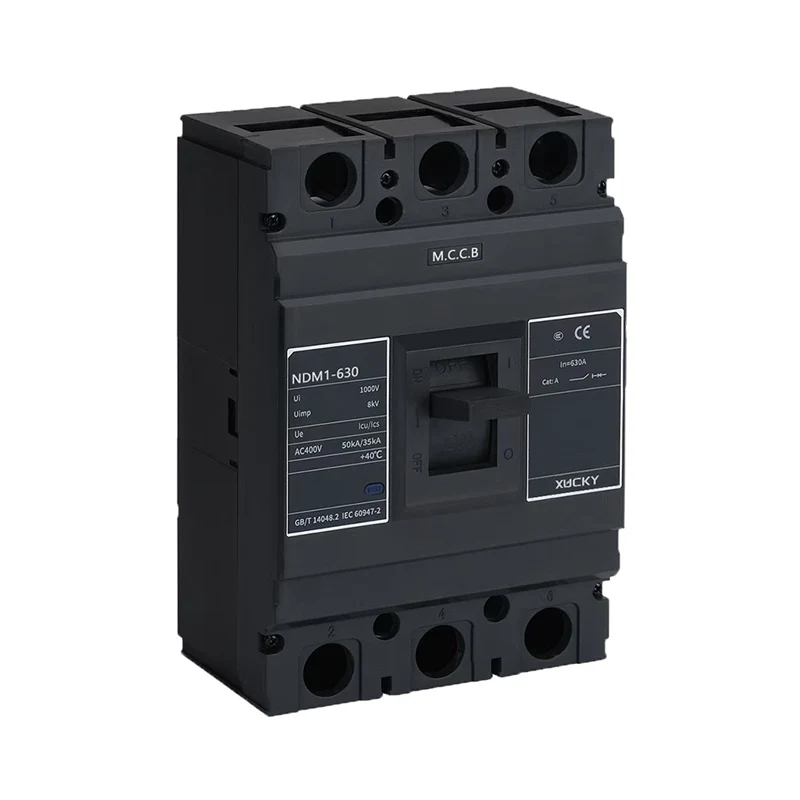

NDM1-630 MCCB'de üç tane bulunur: 400.500.630 A;

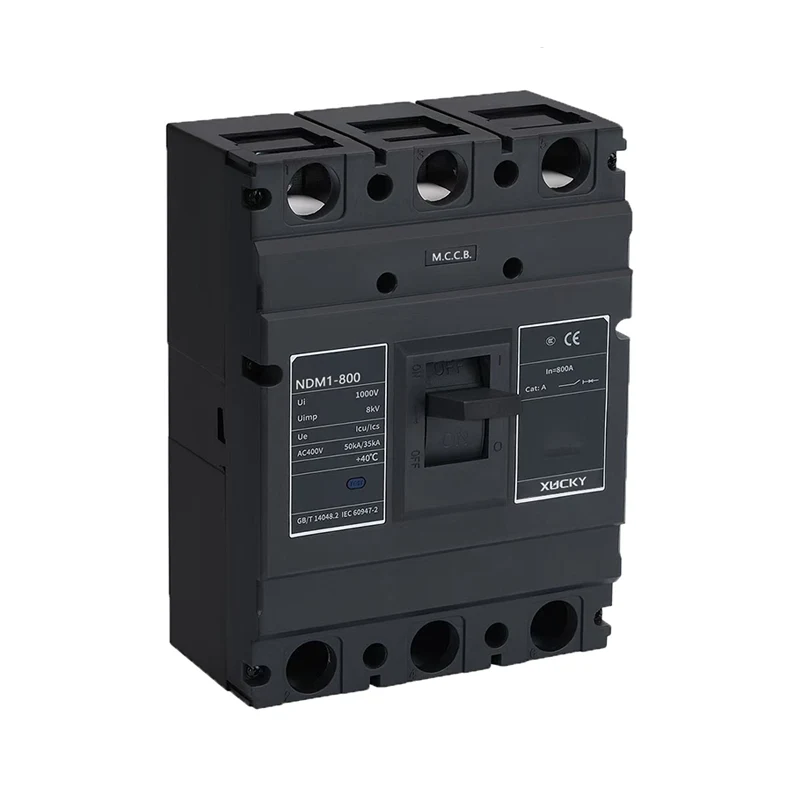

NDM1-800 MCCB'de üç tane bulunur: 630,700,800A;

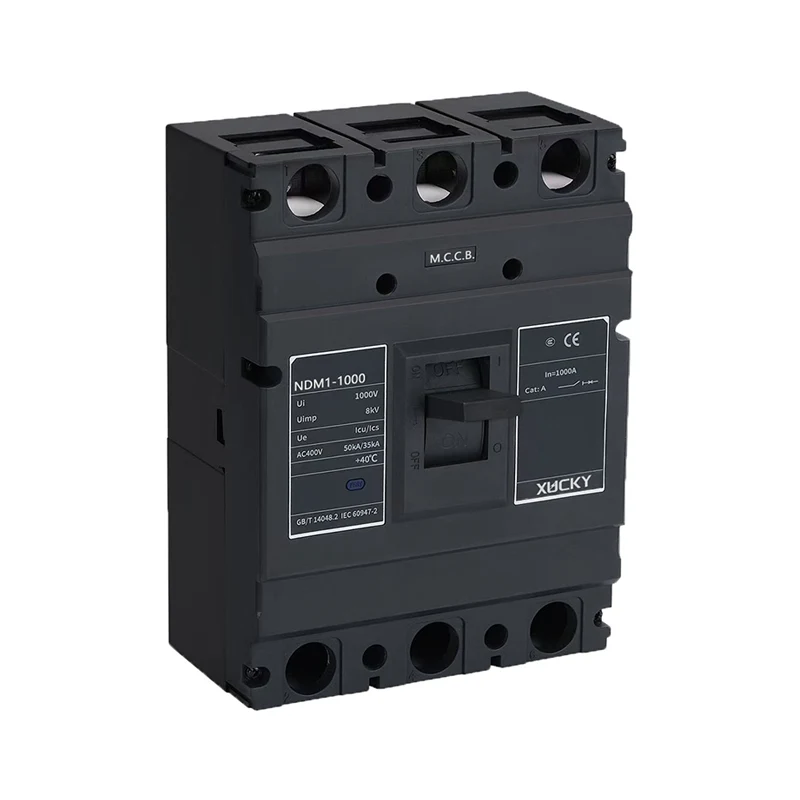

NDM1-1000 MCCB'de iki adet vardır: 800,1000A.

Not: 6A yalnızca elektromanyetik (anlık) tiptedir, tavsiye edilen özellikler değildir.

Kablolama yöntemine göre: kablolama kartın önünde, kablolama kartın arkasında, kartın yerleştirme tipi.

Aşırı akım salınım düzenine göre: termodinamik-elektromanyetik (çift) tip, elektromanyetik (anlık) tip.

Kıyafetine göre kıyafetli ve kıyafetsiz olmak üzere iki çeşidi vardır.

Kıyafet, iç aksesuarları ve dış aksesuarları içerir: İç aksesuarlarda şönt bobini, düşük voltaj bobini, yardımcı kontak ve alarm kontağı bulunur. Dış aksesuarlar, döner kol çalıştırma mekanizması, güçle çalışan çalıştırma mekanizması vb.'dir.

Kırma kapasitesine göre: L-standart kırma tipi; M-saniye yüksek kırılma tipi; H-yüksek kırılma tipi

Normal çalışma koşulları

■ Ortam hava sıcaklığı: -5°C~+40°C ve 24 saatlik ortalama sıcaklık +35°C'nin altındadır.

■ Yükseklik: Kurulum sahasının yüksekliği 2000m'den fazla değildir.

■ Atmosfer koşulları: En yüksek sıcaklık +40°C'de havanın bağıl nemi %50'den fazla değildir; Düşük sıcaklıklarda bağıl nem daha yüksek olabilir. Maksimum ortalama bağıl nem %90, ortalama aylık minimum sıcaklık ise +25°C'dir ve jelin yüzeyindeki üründeki sıcaklık değişikliklerini dikkate alın.

■ Kirlilik Derecesi: 3.

Ana teknik parametreler

Ana teknik indeks

1, Dağıtım için devre kesicinin anlık hareket karakteristiği ayar değeri 10In±%20, NDM1-1000 7In±%20'dir; Motor koruması için devre kesicinin anlık hareket karakteristiği ayar değeri 12In ± %20'dir.

2, Tablo 2'deki devre kesicinin nominal değeri.

3, +40°C ortam sıcaklığında, Tablo 3'te gösterilen dağıtım aşırı akım serbest bırakma eylemi özellikleri için devre kesici, Tablo 4'te gösterilen motor koruma aşırı akım serbest bırakma eylemi özellikleri için devre kesici.

Her kutup aynı anda açıldığında güç dağıtımı için devre kesicilerin aşırı akım salınımının ters zaman kesme eyleminin özellikleri

Dağıtım için devre kesicinin anlık hareket karakteristiği ayar değeri 10In±%20, motor koruma için devre kesicinin anlık hareket karakteristiği ayar değeri 12In±%20'dir.

Her kutup aynı anda açıldığında motor koruması için devre kesicilerin aşırı akım bırakma işleminin ters zaman kesme eyleminin özellikleri

Sıcaklık değişikliklerinin değer kaybı faktörleri tablosu

Ana hat ve kurulum boyutları

NDM1-63、 125、1 60、250 Panelin önündeki kabloların Taslak ve Kurulum boyutu

NDM1-400、 630、 800、 1000 Kartın önündeki kabloların Taslak ve Kurulum boyutu

Devre kesicilerin aksesuarları

1. Devre kesicilerin dahili aksesuarı

1.1 Şant bırakma

Şönt bobininin nominal kontrol besleme voltajı: AC50Hz, 230V, 400; DC110V, 220V, 24V; %70~%110 arasında olduğunda devre kesiciyi güvenilir bir şekilde kırabilir.

Şönt bobinin nominal kontrol besleme voltajı DC24V olduğunda, bakır telin maksimum uzunluğu aşağıdaki gereksinimleri karşılamalıdır.

Yukarıdaki tablonun gereklilikleri karşılanmıyorsa şönt serbest bırakma kontrol devresinin aşağıdaki şekil kullanılarak tasarlanması önerilir.

1.2 Düşük gerilim bobini

Güç kaynağı voltajı, aralığın %70 ila %35'i arasındaki düşük voltaj bırakma anma gerilimine düştüğünde, düşük voltaj bırakma devre kesicisi güvenilir bir şekilde kesilir; Besleme gerilimi, nominal gerilim düşük gerilim salınımının %35'inin altında olduğunda, devre kesicinin kapanmasını önlemek için düşük gerilim salınımı; besleme gerilimi, düşük gerilim bobininin nominal geriliminin %85'inden yüksek olduğunda, düşük gerilim bobini, devre kesicinin kapalı olmasını sağlar. Düşük gerilim bültenleri AC50Hz, 230V, 400V olarak derecelendirilmiştir.

Özel Not: Düşük voltaj serbest bırakmalı devre kesici, yalnızca normal olarak açılıp kapanabilen nominal voltajlı düşük voltajda.

1.3 Ön ödemeli sayaç özel sürümü

Ön ödemeli ölçüm cihazının nominal çalışma voltajı Ue, AC230/50Hz'dir ve normal olarak (%65 ~ %110) Ue aralığında çalışabilir. Ctrl kesildiğinde, devre kesicinin açılması 0,5s ~ 2s gecikecektir. Ön ödemeli sayaç özel sürümünün bağlantı şeması

1.4 Tablo 5'teki yardımcı kontakların ve alarm kontaklarının nominal değeri

A. Yardımcı kontak

B. Alarm kontağı

Alarm kontakları, devre kesici normal şekilde açılıp kapandığında hareket etmez; alarm kontakları, yalnızca serbest açma veya arıza açma sonrasında normal açılma ve normal kapanma arasında geçiş yapar.

2. Devre Kesiciler için Harici Aksesuar

2.1 Motorun çalışma mekanizması. Nominal değer ve kod Tablo 6'da gösterilmektedir.

NOT: Elektrikli çalıştırma mekanizmalı devre kesicinin açmasından sonra, elektrikli çalıştırma mekanizması devre kesiciyi tekrar tokalamalı, daha sonra kapanmalıdır.

Örnek: NDM1-63/ 33102 63A, NDM1 tipi kompakt devre kesici anlamına gelir, çerçeve nominal akımı 63A, kesme kapasitesi standart tiptir, kolla çalıştırma, 3 kutuplu, çift serbest bırakma, şönt serbest bırakmalı, motor koruması için, nominal akım 63A'dır .

Seçim, kurulum ve kullanım, ürün kılavuzuna veya ilgili ulusal standartlara uygun olmalıdır.

Not: 4P devre kesicinin N-kutup tipi, varsayılan olarak B tipi olarak belirtilmeyen A tipi, B tipi olarak bölünmüştür.
