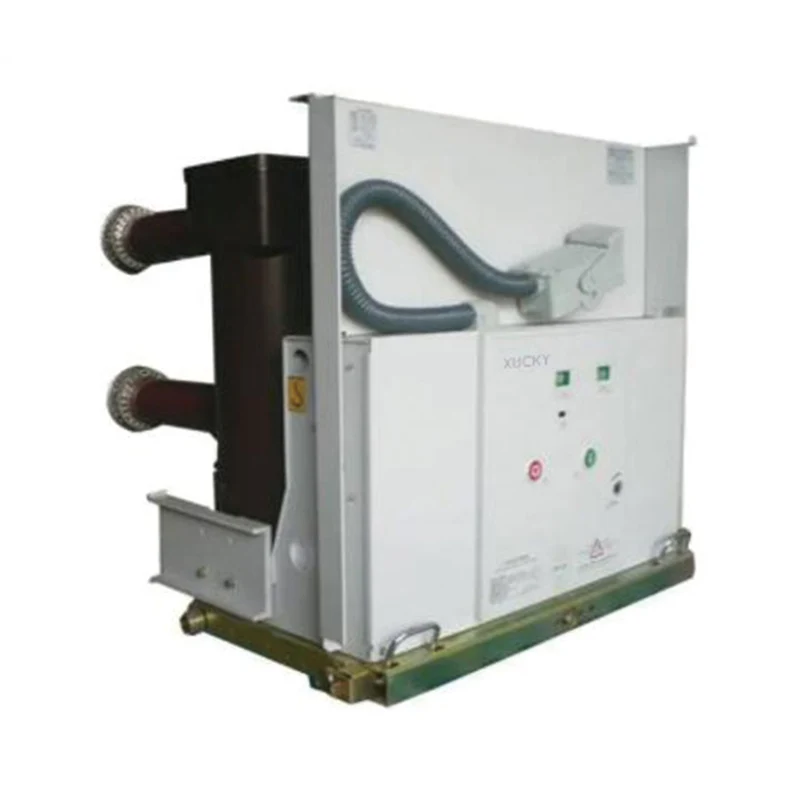

VS1-24 Serisi İç Mekan Yüksek Gerilim Vakumlu Devre Kesici

Talep Gönder

Ürün Açıklaması

VS1-24 serisi iç mekan yüksek gerilim vakumlu devre kesici, 3 fazlı AC 50Hz 24kV iç mekan anahtarlama ekipmanıdır

♦ Kurulum şekli: çekmeceli tip, sabit tip, yana monteli tip;

♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması ve kalıcı manyetik çalıştırma mekanizması;

♦ Direk tipi: monte edilmiş direk, gömülü direk;

♦ Uygulama: anahtar dişlisi KYN28-24, XGN-24.

♦ İkincil fiş: 58 pin, 64 pin.

♦ IEC62271-100 Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Donanımı Bölüm 100: AC Devre Kesiciler

♦ GB1984 Yüksek Gerilim AC Devre Kesiciler

♦ GB/T11022 Yüksek Gerilim Şalt ve Kontrol Donanımı Standartları için Ortak Özellikler

♦ JB/T 3855 Yüksek Gerilim AC Vakumlu Devre Kesiciler

♦ DL/T402 Yüksek Gerilim AC Devre Kesicilerin Özellikleri

♦ Ortam sıcaklığı: -15°C~+40°C;

♦ Yükseklik: <1000m;

♦ Bağıl nem: günlük ortalama <%95, aylık ortalama <%90；

♦ Deprem şiddeti: <8 seviye;

♦ Yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon ve yoğun titreşimin olmadığı yerler.

HAYIR	Öğe	Birim	Değer
1	Nominal gerilim	kV	24
2	1 dk güç frekansı dayanım gerilimi		65
3	Nominal yıldırım darbe dayanım gerilimi		125
4	Nominal frekans	Hz.	50
5	Nominal akım	A	630, 1250, 1600, 2000, 2500, 3150
6	Nominal kısa devre kesme akımı	KA	20, 25, 31,5
7	Kısa devre yapma akımının oranı (en yüksek)		50, 63, 80
3	Anma kısa süreli dayanım akımı		20, 25, 31,5
9	Nominal tepe değeri dayanım akımı		50, 63, 80
10	Nominal kısa devre süresi	S	4
11	Nominal çalışma sırası		0-0.3s-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Nominal açma kapama kablosu şarj akımı	A	31.5
13	Nominal kısa devre akımı kesme sayısı	Kez	50 (40kA için 30, 50kA için 20)

HAYIR	Öğe	Birim	Değer
14	Mola zamanı	Bayan	<80
15	Mekanik ömür	Kez	10000
16	Elektrik ömrü sınıflandırmasına uygun devre kesici		E2 sınıfı
17	Açma kapama kapasitesi akım kabiliyeti sınıflandırmasına göre devre kesici		C2 sınıfı
18	Hareketli temas ve sabit temasın izin verilen kümülatif aşınma kalınlığı	mm	3
19	Açık kontaklar arasındaki boşluk	mm	14±1
20	Aşırı seyahat	mm	3,5±1
21	Ortalama kapanma hızı	m/sn	0,7±0,2
22	Ortalama açılma hızı	m/sn	1,4±0,2
23	Kapanma süresi (nominal voltaj)	Bayan	35-70
24	Açılış süresi (nominal voltaj)	Bayan	20-50
25	Kontak kapanış geri dönüş süresi	Bayan	≤2
26	Üç fazlı açma ve kapama asenkronizmi	Bayan	≤2
27	Her faz iletken devre direnci	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Fazdan faza merkezi mesafe	mm	210, 275
29	Kontak basıncı	N	2400±200 (20kA; 25kA) 3100±200 (31,5kA)
30	Kontak açma geri tepme aralığı	mm	≤2,5
31	Nominal çalışma voltajı	V	AC/DC110/220
32	Nominal çalışma akımı	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110V)
33	Enerji depolama motorunun gücü	W	70
34	Enerji depolama motorunun anma gerilimi	V	DC220/DC110
35	Enerji depolama süresi	Bayan	≤10
