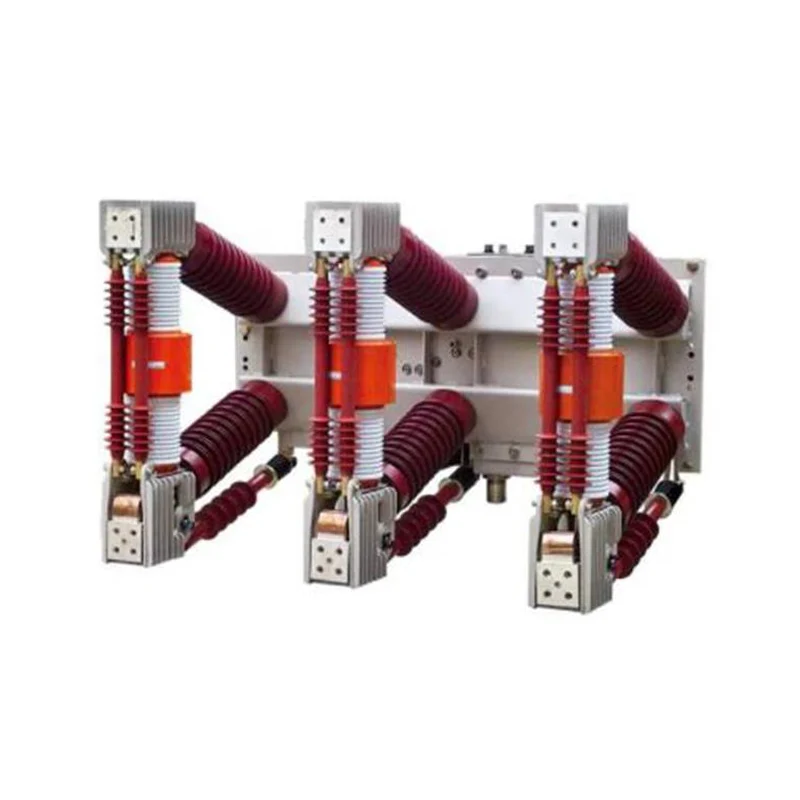

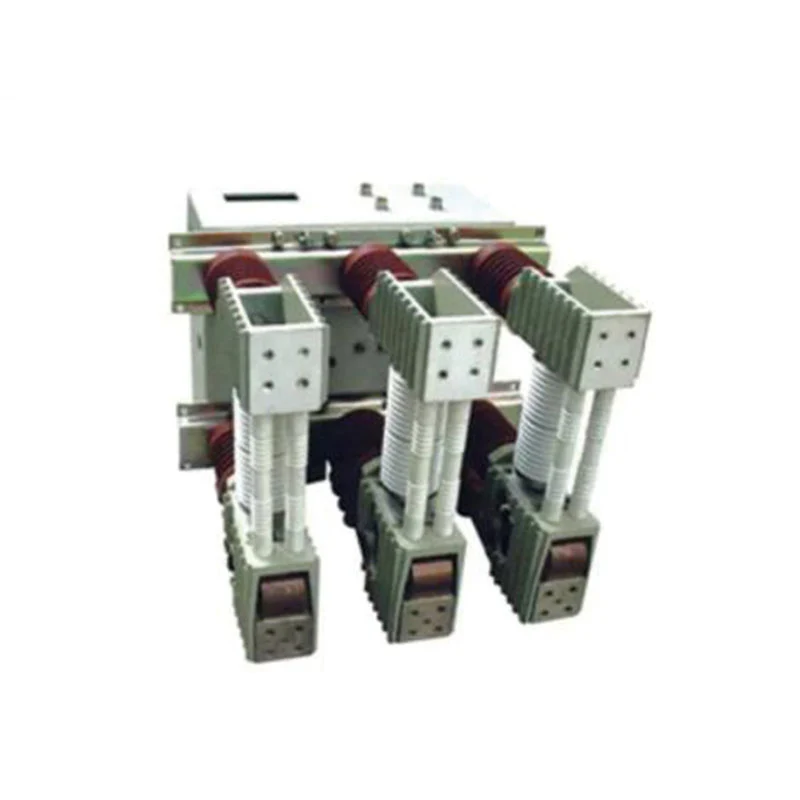

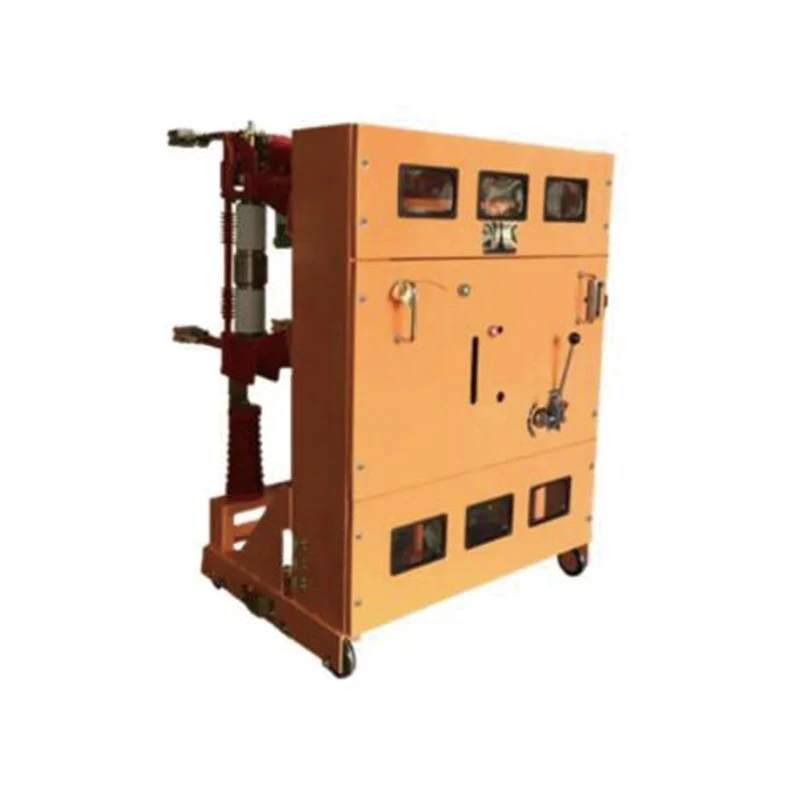

ZN12-12 40.5 Serisi İç Mekan Yüksek Gerilim Vakumlu Devre Kesici

ZN12-12 40.5 serisi iç mekan yüksek gerilim vakumlu devre kesici, 3 fazlı AC 50Hz 12kV/40.5KV iç mekan anahtar ekipmanıdır.
♦ Kurulum yolu: çekmeceli tip, sabit tip;
♦ Çalıştırma mekanizması: yay çalışma derecelendirme mekanizması;
♦ Uygulama: şalt cihazı GBC-35, JYN1-35.

Talep Gönder

Ürün Açıklaması

XUCKY Electric, ZN12-12 40.5 Serisi İç Mekan Yüksek Gerilim Vakumlu Devre Kesici konusunda uzmanlaşmış, Çin'in önde gelen üreticisi ve ihracatçısıdır. Dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılayacak geniş bir ürün yelpazemiz var. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

ZN12-12/40.5 iç mekan HV vakumlu devre kesici, 3 fazlı AC 50Hz 12kV/40.5KV iç mekan anahtar ekipmanıdır.

♦ Kurulum şekli: çekmeceli tip, sabit tip;

♦ Çalıştırma mekanizması: yay çalışma derecelendirme mekanizması;

♦ Uygulama: şalt cihazı GBC-35, JYN1-35.

Çevre Koşulları

♦ Ortam sıcaklığı: -25°C~+40°C;

♦ Yükseklik: <1000m;

♦ Bağıl nem: günlük ortalama <%95, aylık ortalama <%90;

♦ Deprem şiddeti: <8 seviye;

♦ Yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon ve yoğun titreşimin olmadığı yerler.

Ana Teknik Parametreler

ZN12-12

HAYIR	Öğe	Birim	Değer
1	Nominal gerilim	kV
2	Nominal akım	A	630, 1250, 1600		1250, 1600,2000, 2500,3150		2000, 2500, 3150,4000
3	Nominal kısa devre kesme akımı	ka	20	25	31.5	40	50
4	Dinamik kararlılık akımı (tepe)	ka	50	63	80	100	125
5	4s termal kararlılık akımı	ka	20	25	31.5	40/3s	50/3s
6	Nominal kısa devre yapma akımı	ka	50	63	80	100	125
7	Kısa devre akımı kesme numarası	kez	30				12
8	Nominal çalışma sırası		CO-0.3S-CO-180S-CO			O-180S-CO-180S-CO
9	Mekanik ömür	kez	10000			6000
10	Nominal akım kesme numarası	kez	10000			6000
11	Nominal yıldırım darbe dayanım gerilimi (tam dalga)	kV	75
12	Nominal kısa süreli güç frekansı dayanım akımı (1 dak)	kV	42
13	Kapanış zamanı	Bayan	≤75
14	Açılış zamanı	Bayan	≤65
15	Enerji depolama motorunun gücü ve nominal voltajı	G/D	275W/ 110V, 220V
16	Enerji depolama süresi	s	<15

HAYIR	Öğe	Birim	Değer
17	Kapama bobininin anma gerilimi	V	110V, 220V
18	Açma bobininin anma gerilimi	V
19	Kilitleme bobininin anma gerilimi	V
20	Anma serbest bırakma akımı	A	5
21	Yardımcı anahtarın anma akımı	A	AC10A, DC5A

ZN12-40.5

HAYIR	Öğe	Birim	Değer
1	Nominal gerilim	kV	40.5
2	Nominal akım	A	1250, 1600, 2000	1250, 1600,2000,2500
3	Nominal kısa devre kesme akımı	ka	20, 25	31.5
4	Dinamik kararlılık akımı (tepe)	ka	50, 63	80
5	4s termal kararlılık akımı	ka	20, 25	31.5
6	Nominal kısa devre yapma akımı (tepe)	ka	50, 63	80
7	Kısa devre akımı kesme numarası	kez	30	20
8	Nominal çalışma sırası		CO-0.3S-CO-180S-CO
9	Nominal yıldırım darbe dayanım gerilimi (tam dalga)	kV	180
10	Nominal kısa süreli güç frekansı dayanım akımı (1 dak)	kV	95
11	Kapanış zamanı	Bayan	≤90
12	Açılış zamanı	Bayan	≤75
13	Mekanik! hayat	kez	10000	60000
14	Nominal akım kesme numarası	kez	10000	60000
15	Nominal kapasitör bankı kesme akımı	A	630
	Enerji depolama motorunun gücü	W	275
17	Enerji depolama motorunun anma gerilimi	V	≃110V, 220V
18	Enerji depolama süresi	s	≤15
19	Kapama ve açma bobininin anma gerilimi	V	≃110V, 220V
20	Aşırı akım salınımının anma akımı	A	5
21	Yardımcı anahtarın anma akımı	A	AC10A, DC5A
