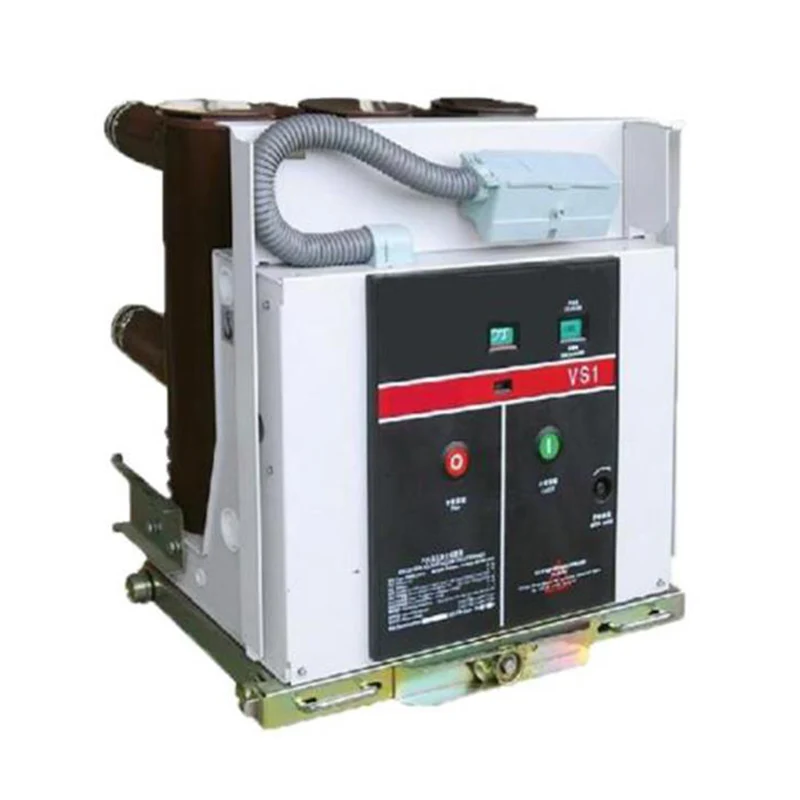

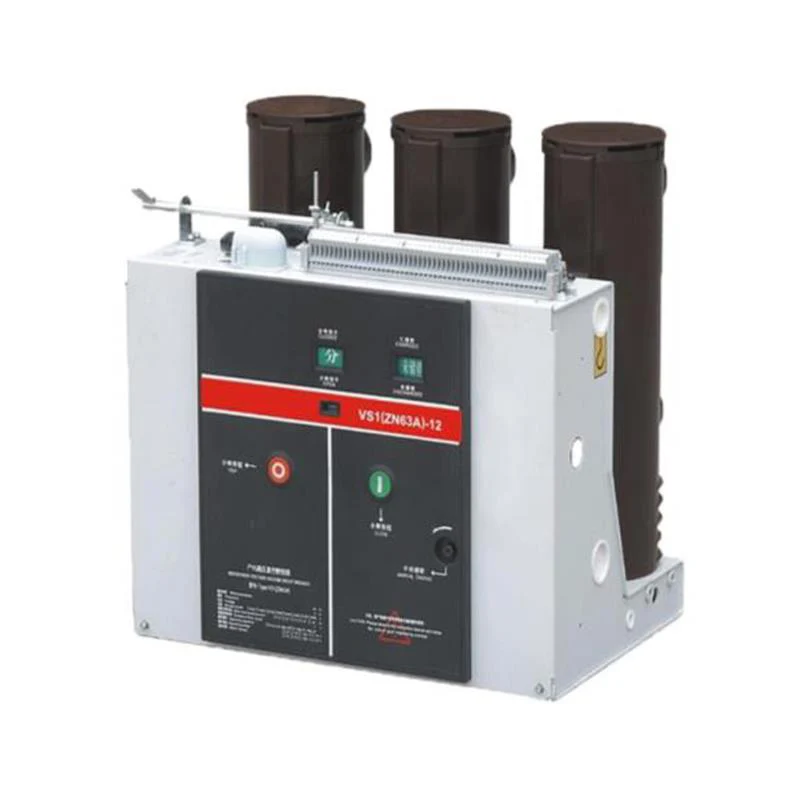

ZN63A-12 İç Mekan Yüksek Gerilim Vakumlu Devre Kesici

ZN63A-12 kapalı yüksek gerilim vakum devre kesici, endüstriyel ve madencilik işletmelerinde, enerji santrallerinde ve trafo merkezlerindeki elektrik tesislerinin kontrolü ve korunması için kullanılabilen, üç fazlı AC 50Hz ve 12kV nominal gerilime sahip bir iç mekan ekipmanıdır ve aşağıdakiler için uygundur: sık operasyon yerleri.

Gerilim vakumlu devre kesici sık sık çalıştırılabilir ve birden çok kez kesme ve tekrar kapama özelliğine sahiptir. Ürün ön-arka montaj yapısı olarak tasarlanmıştır, sadece sabit kurulum ünitesi olarak değil aynı zamanda şasi ile donatılarak el arabası ünitesi olarak da kullanılabilir ve güvenilir bir kilitleme fonksiyonuna sahiptir.

ZN63A 12KV devre kesici şu standartları karşılar: GB/T1984 ve JB/T3855.

TAIXI Electric tarafından üretilen ZN63A-12 iç mekan yüksek voltajlı vakumlu devre kesici, beşinci nesil VS1 iç mekan yüksek voltajlı vakumlu devre kesicidir. Güvenilir kilitleme fonksiyonuna sahiptir ve sık sık çalıştırılabilir. Birden fazla defa kırılıp tekrar kapanabilme özelliğine sahiptir. İç mekan yüksek gerilim vakumlu devre kesici, sabit bir kurulum ünitesi olarak veya şasi arabası ile donatılmış ayrı bir el arabası olarak kullanılabilen çalıştırma mekanizması ve ark söndürme odasından oluşur.

Model ve anlam

Çalışma koşulu

1. Ortam hava sıcaklığı: -15~+40°C

2. Yükseklik: ≤2000m

3. Nem: Günlük ortalama değer ≤%95, Aylık ortalama değer ≤%90;

4. Su buharı basıncı: Günlük ortalama değer ≤2,2kPa; Aylık ortalama değer ≤1,8kPa

5. Dış şok ve deprem ihmal edilebilir

6. Toz, duman, aşındırıcı/yanıcı gaz, buhar ve tuz kirliliğine maruz kalan yerlerde çalıştırılmamalıdır.

Teknik Şartname

1. Ana özellikler ve teknik parametreler

2. Montaj ve ayarlamadan sonra iç mekan yüksek gerilim vakumlu devre kesicinin mekanik parametreleri

3. Açma ve kapama bobinlerinin teknik parametreleri

4. Enerji Depolama Motorunun teknik parametreleri

Enerji Depolama Motoru kalıcı mıknatıslı DC motoru benimser, çalışma voltajı AC ve DC güç kaynağına izin verir

Ürün yapısı ve özellikleri

1. Vakum kesici

12KV devre kesici, ara sızdırmazlık tipi seramik veya cam vakum kesici ile donatılmıştır, bakır-krom kontak malzemesi kullanır, fincan şeklindeki manyetik alan kontak yapısı, kontak elektrik aşınma oranı küçüktür, elektrik ömrü uzundur ve dayanım voltajı kontak seviyesi yüksek, dielektrik dayanımı stabil, ark kurtarma hızı hızlı, yakalama seviyesi düşük ve kopma kabiliyeti güçlüdür.

2. Genel yapı

İç mekan yüksek gerilim vakumlu devre kesicinin genel yapısı, çalışma mekanizmasını ve ark söndürme odasının ön-arka düzenlemesini benimser. Ana devre kısmı üç fazlı zemin tipi yapıya yöneliktir. Vakum kesici, boru şeklinde bir yalıtım borusuna dikey olarak monte edilir. Yalıtım tamburu epoksi reçineden yapılmıştır ve APG işlemiyle dökülmüştür, bu nedenle sızıntıya karşı özellikle dayanıklıdır. Bu yapısal tasarım, ark söndürme odasının yüzeyindeki toz birikimini büyük ölçüde azaltır, vakum kesicinin dış etkenlerden zarar görmesini önlemekle kalmaz, aynı zamanda nemli ısı ve ortam koşullarında bile voltaj etkisine karşı yüksek direnç sağlayabilir. ciddi kirlilik.

12KV devre kesici kapalı konumdayken ana devre akım yolu:

Üst çıkış yuvası (28), hareketli kontak ve buna bağlı iletken klips aracılığıyla, ark söndürme odasının üzerindeki üst brakete (27), vakumlu ark söndürme odasının içindeki statik kontağa sabitlenir ve alt brakete (30) yumuşak bir şekilde bağlanır ve alt çıkış yuvasını 32. İç mekan yüksek voltajlı vakumlu devre kesicinin çalışması ve kontakların teması, yalıtım çubuğu (34) ve iç çanak yay (33) tarafından, iç mekan yüksek voltajlı vakumlu devre kesici bağlantı çubuğu sistemi aracılığıyla gerçekleştirilir.

Devre kesici, her akım seviyesinde toz geçirmez izolasyon silindiri kapağıyla donatılmıştır. Gerçek kullanımda 1250A ve altındaki anma akımının çıkarılması gerekli değildir, anma akımı 1600A veya üzerinde olduğunda çıkarılmalıdır.

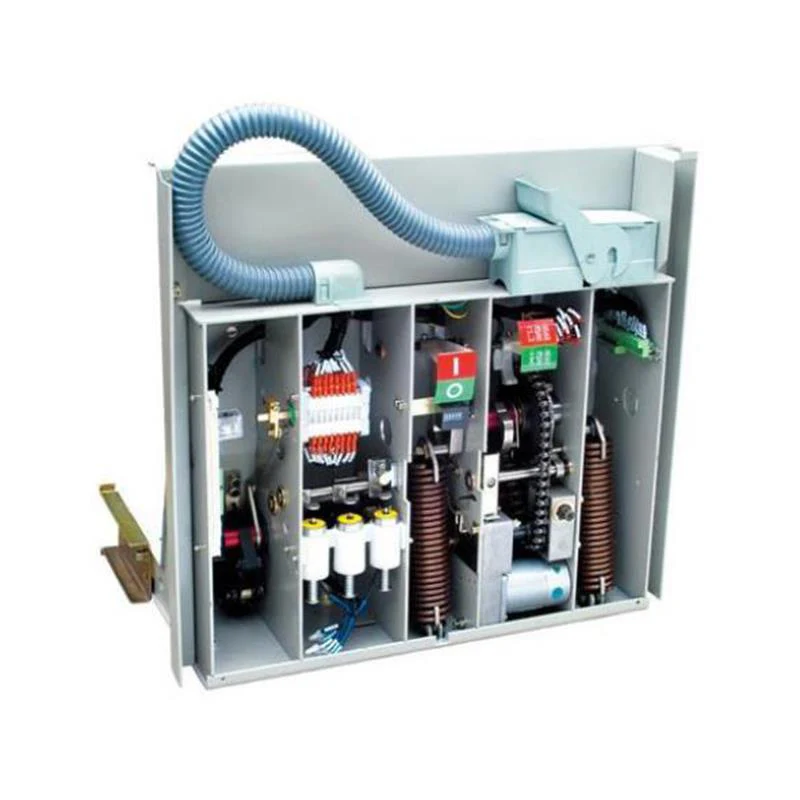

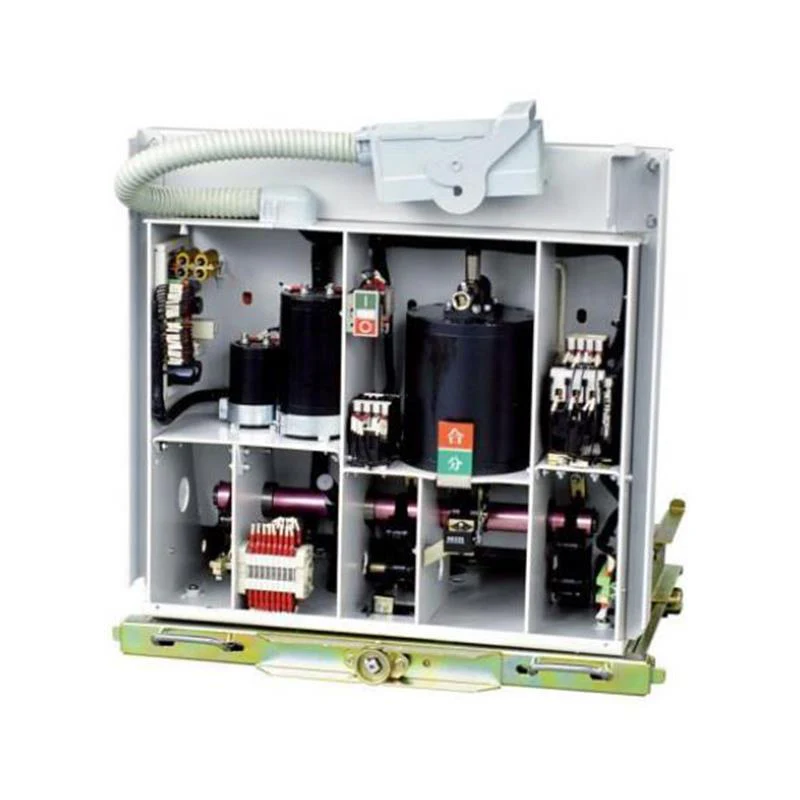

3. Çalıştırma mekanizması

Çalıştırma mekanizması, manuel enerji depolama ve elektrik enerjisi depolama işlevine sahip, düzlemsel olarak düzenlenmiş yaylı enerji depolayan bir çalıştırma mekanizmasıdır. Çalıştırma mekanizması ark söndürme haznesinin önündeki mekanizma kutusu içerisine yerleştirilmiştir. 12KV devre kesicinin mekanizma kutusu aynı anda çalıştırma mekanizmasının çerçevesi olarak kullanılır. Mekanizma kutusu dört orta bölme panosuna beş montaj alanına bölünmüştür; bu sırada sırasıyla depolama ve enerji depolama parçaları, iletim parçası, tetikleme parçası ve tampon parçası monte edilir. Ön kısımda mafsal, AÇMA-KAPAMA butonu, manuel enerji depolama çalışma deliği, yay saklama durumu göstergesi ve AÇMA-KAPAMA göstergesi bulunmaktadır. Bu sayede ark söndürme odası ve mekanizma bir bütün oluşturarak ikisini daha tutarlı hale getirir, gereksiz ara iletim bağlantısını azaltır, enerji tüketimini ve gürültüyü azaltır ve 12KV devre kesicinin işlevini daha güvenilir hale getirir.

4. 12KV devre kesici, uzun servis ömrü, basit bakım, kirlilik olmaması, patlama riski olmaması, düşük gürültü ve benzeri avantajlara sahiptir ve sık çalışma koşullarından ve diğer zorlu çalışma koşullarından daha uygundur. 12KV devre kesici, el arabası tipi bir şalt cihazına yüklenebilir ve aynı zamanda sabit şalt cihazı için de kullanılabilir.

Çalışma prensibi

1. Ark söndürme prensibi

12KV devre kesici, vakumlu ve yalıtım ortamına sahip bir ark söndürme odası kullanır ve çok yüksek bir vakum derecesine sahiptir. Hareketli ve statik kontaklar, çalıştırma mekanizmasının etkisi altında elektriksel olarak ayrıldığında, kontaklar arasında ark oluşacaktır. Kontağın özel yapısı nedeniyle, kontak boşluğunda arkın yayılmasını destekleyen ve düşük ark voltajını korumak için arkı yanacak kontak yüzeyine eşit şekilde dağıtan uygun bir elektromanyetik alan da oluşturulur. Akım doğal olarak sıfır olduğunda, artık iyonlar, elektronlar ve metal buharları mikrosaniyeler içinde temas yüzeyi ve kalkan üzerinde yeniden birleşebilir veya yoğunlaşabilir, böylece ark söndürme odasının kırılmasının dielektrik dayanımı geri kazanılır. hızla arkı söndürür ve kırılmayı başarırsınız.

2. Enerji depolama

Bina içi yüksek gerilim vakumlu devre kesiciyi kapatmak için gereken enerji, kapama yayı enerji deposundan sağlanır. Enerji depolama, harici bir güç tahrik motoruyla yapılabilir veya enerji depolama koluyla manuel olarak yapılabilir.

Enerji depolama işlemi: Çerçeveye sabitlenen enerji depolama motorunun elektrik çıkış torku, motor çıkış milinin tek yönlü yatağı tarafından tahrik edilir veya depolama kolu saat yönünde sallamak için manuel enerji depolama deliğine yerleştirilir ve dişli çark sonsuz dişli ve sonsuz dişli boyunca döndürüldü. Daha sonra zincir çarkı zincir tarafından tahrik edilerek döndürülür. Dişli döndüğünde, dişli piminin tahrik tekerleği üzerindeki kaydırıcı, enerji depolama milinin dönmesini sağlar.

Ve enerji depolama için iki yan kol gerginliği kapatma yayı sayesinde. Enerji depolama konumuna ulaşıldığında, çerçeve üzerindeki sınırlama çubuğu kaydırıcıyı aşağı doğru bastırır, böylece enerji depolama milinin dişli aktarım sisteminden ayrılması sağlanır ve depolama enerjisi, tekerleğin silindiri tutmasını sağlar. Aynı zamanda enerji depolama konumu korunur ve enerji depolama şaftı üzerindeki çevirme paneli sayesinde enerji depolama göstergesi çevrilir. Enerji depolama işareti görüntülenir ve enerji depolama motorunun güç beslemesini kesmek için strok anahtarı açılır. Bu sırada iç mekan yüksek gerilim vakum devre kesicisi kapanma hazırlığındadır.

3. Kapatma işlemi

Mekanizma enerji depoladıktan sonra, kapatma sinyali alınırsa, enerji depolama milinin dönmesini sağlamak için kapatma solenoidi harekete geçecek veya kapatma düğmesine basacak, silindiri serbest bırakmak için cımbızı hareket ettirecek, enerji deposunu serbest bırakacak ve kapatma yayı enerjiyi serbest bırakacaktır, Böylece enerji depolama mili ve mil üzerindeki kam saat yönünde dönecektir. Kolun döndürülmesiyle iletim plakası, hareketli kontağı kapanma pozisyonuna getirmek için yalıtımlı çekme çubuğunu tahrik eder ve kontak için gereken kontak basıncını korumak için kontak yayını sıkıştırır.

Kapatma işlemi tamamlandıktan sonra kapatma perdesi ve yarım mil sayesinde kapalı konum korunur. Aynı zamanda, enerji depolama göstergesi, enerji depolama strok anahtarı sıfırlanır, motor güç kaynağı devresi bağlanır ve ON-OFF gösterge kartı "kapat" işaretini görüntüler, harici güç kaynağı açıksa girer tekrar enerji depolama durumu.

Not: 12KV devre kesici kapalı durumdayken veya kilitleme cihazı seçildiğinde ve tahrik işleminde harici güç kaynağı ve el arabası tipi 12KV devre kesici bağlanmadığında kapatma işlemi gerçekleştirilemez.

4. Açma işlemi

Kapanma işlemi tamamlandıktan sonra, açma sinyali alındığında veya açma düğmesine basıldığında, açma tetikleme elektromıknatısı veya aşırı akım serbest bırakma elektromıknatısı harekete geçer, böylece yarım milin kapatma freni üzerindeki kısıtlaması ortadan kalkar. Ark söndürme odasının statik ve dinamik kontakları kontak yaylarında ve açıklığında depolanan enerji ile ayrılarak işlem gerçekleştirilir. Açma sonrası proseste hidrolik tampon, açma prosesi sırasında kalan enerjiyi emer ve açılma pozisyonunu sınırlandırır.

Açma-kapama gösterge plakası "Açık" işaretini gösterir, aynı zamanda sayaç sayımı gerçekleştirmek için sayaç çekilir, ana yardımcı anahtar tahrik bağlantısı tarafından çalıştırılır.

Hata kilitleme koruması

1. İç mekan yüksek gerilim vakumlu devre kesicinin kapanma işlemi tamamlandıktan sonra, kapanış birbirine kenetlenen bükme plakası, kapatma bükme plakasını mil üzerinde bükmek ve tutmak için aşağı doğru hareket eder ve devre kesici kapatıldığında devre kesici tekrar kapatılamaz. açılmadı.

2. Devre kesiciyi kapattıktan sonra, kapatma elektrik sinyali zamanında kaldırılmazsa, iç mekan yüksek gerilim vakumlu devre kesicinin dahili açma önleme kontrol devresi, birden fazla tekrar kapamayı önlemek için kapatma devresini kesecektir. 3. El arabası tipi devre kesici deneysel pozisyona veya çalışma pozisyonuna ulaşmadığında, birbirine kenetlenen bükme plakası, kapanma gezisinde pimi büker ve devre kesicinin içeri girmesini önlemek için iç mekan yüksek gerilim vakumlu devre kesici kapatılmayacaktır. Kapanma durumunda yük alanı.

4. El arabası tipi iç mekan yüksek gerilim vakumlu devre kesici çalışma konumunda veya test konumunda kapatıldıktan sonra, makaralı kilit mekanizması plakayı kilitleyecek ve el arabası, yük bölgesinin içeri çekilmesini veya itilmesini önlemek için hareket edemeyecektir. kapanış durumu.

5. Elektrikli kapatma kilidi seçilirse, ikincil kontrol gücü verildiğinde manuel kapatma işlemi engellenir.

Not: Kapanma güç tüketimi 4,5W'tır ve nominal voltajın 0,8-1,1 katı değerde normal şekilde çalıştırılabilir.

Kurulum, kullanım ve bakım

■ Kurulum:

1. 12KV devre kesici, sabit bir ünite olarak veya şasili bir araba ünitesi olarak monte edilebilir.

2. Devre kesiciyi kaldırırken kancanın, bina içi yüksek gerilim vakumlu devre kesicinin üzerindeki kaldırma deliğine asılması gerekir. Hareket ederken üst ve alt kontak kollarına kuvvet uygulanmamalı, aynı zamanda devre kesici büyük şok titreşimlerine maruz bırakılmamalıdır.

3. 12KV devre kesici, kabinle işbirliği yapmalı ve çalışmalıdır.

A. Sabit devre kesicilerin giriş ve çıkışı ile ana devre barası arasındaki bağlantı cıvataları iyi temasın sağlanması için sıkılmalıdır.

B. El arabası tipi bina içi yüksek gerilim vakumlu devre kesici, özel taşıma arabası ile kabin içerisine itilir. Devre kesici test/izolasyon konumuna girdiğinde şasi araba kilit plakası ile kabin gövdesi iyi bir şekilde eşleşmelidir.

C. Özel kolu kasanın çalıştırma deliğine sokun ve ilerlemek için saat yönünde, çıkmak için saat yönünün tersine çevirin. 12KV devre kesici yalnızca açıklıktan itilebilir veya çıkarılabilir. Devre kesici arabasının tahrik stroku 200 mm'dir.

D. El arabası tipi 12KV devre kesici, yalnızca test konumunda ve çalışma konumunda açma ve kapama işlemini gerçekleştirebilir. Kapalı durumdayken kesici arabası hareket ettirilemez.

4. Kontrol devresini, iç mekan yüksek gerilim vakumlu devre kesicinin iç devre şemasını doğru şekilde bağlayın (ayrıntılar için bkz. Şekil 5 - Şekil 8).

■ Kullanın:

Enerji depolama işlemi

A. Manuel enerji depolama: Özel enerji depolama kolunu saat yönünde manuel enerji depolama çalıştırma deliğine yerleştirin. Enerji depolaması gerçekleştikten sonra enerji depolama göstergesi enerji depoladığını gösterir.

B. Motorlu enerji depolama: Enerji depolama motorunun çalışma gücünü açın; motor otomatik olarak enerji depolayacaktır. Enerji depolaması gerçekleştikten sonra motor enerji depolama devresi otomatik olarak kesilir ve enerji depolama göstergesi enerji depoladığını gösterir.

2. Anahtarı kapatıp açtıktan sonra, enerji depolama tamamlandıktan sonra, kapatma solenoidinin harekete geçmesi için manuel olarak "Kapat" düğmesine basın veya kontrol gücünü açın, yani kapatma gerçekleştirilebilir; anahtar açıldığında manuel olarak "Kesici"ye basın. Alt kapı solenoidinin açılması, bir düğmeye basılarak veya kontrol güç kaynağı açılarak gerçekleştirilebilir.

3. Operatör, bina içi yüksek gerilim vakumlu devre kesicinin yapısını anlamalı, ürün talimatlarını dikkatle okumalı ve belirtilen şekilde doğru şekilde çalıştırmalıdır.

■ Bakım:

1. İç mekan yüksek gerilim vakumlu devre kesici için vakum kesici cihazın kullanılması nedeniyle, özel amaçlı kaymalı yataklar ve uzun etkili gresler kullanılır, bu nedenle devre kesicinin ana gövdesi normal kullanım koşulları altında bakım gerektirmez, ancak Kullanım ortamındaki farklılık nedeniyle ürünün hala çalışır durumda olması gerekiyor. Aşağıdaki bakımı düzenli olarak gerçekleştirin.

A. 12KV devre kesici yüzeyindeki toz ve kirler ortama bağlı olarak temizlenir. Yalıtım yüzeyini kuru bir bezle silin ve ardından deterjanla nemlendirilmiş ipek bir bezle tüm kirleri temizleyin.

B. Vakum kesicinin sızıntı yapıp yapmadığını veya yalıtkanın yalıtım gücünün azalıp azalmadığını kontrol etmek için iç mekan yüksek gerilim vakumlu devre kesiciyi en az yılda bir kez yalıtın. Herhangi bir anormallik varsa, zamanında müdahale edilmeli veya değiştirilmelidir.

C. Devre kesici uzun süre boşta kaldığında 12KV devre kesicinin aktif kısmı bloke olabilir. Bu nedenle 12KV kesicinin yılda en az bir kez (enerji depolama ve açma-kapama işlemleri için 5'er kez olmak üzere) çalıştırılması gerekmektedir.

D. Sık çalıştırılan bina içi yüksek gerilim vakumlu devre kesici için, işletme mekanizmasındaki hareketli parçaların aşınması sık sık kontrol edilmeli, gerekirse hareketli parçalar yağlama yağı ile doldurulabilir. Kazaları önlemek için, bina içi yüksek gerilim vakumlu devre kesici, kesicinin depolanmadığı durumdayken bakım çalışması yapılmalıdır.

Yaygın hatalar ve nedenleri

Anahat ve Kurulum Boyutu

650mm Kabinli ZN63A-12'nin Anahatları ve Montaj Boyutu

Şekil 1. El arabası tipi sızdırmazlık tipi

Şekil 2. El arabası tipi ortak tip el arabası

Şekil 3 Sabit tip sızdırmazlık tipi

Not: Parantez içinde gösterilen boyutlar 1600A'den büyük nominal akım içindir.

Şekil 4. Sabit tip ortak tip

Şekil 5 El arabası tipi sızdırmazlık tipi

Şekil 6

Şekil 7

İkincil Şematik Diyagram

Şekil 8 ZN63A-12 sabit VCB'nin dahili elektriksel ikincil şematik diyagramı (kilitleme elektromıknatısı olmadan)

Not: AC110V veya DC110V olduğunda L kısa devre yaptırılmalıdır.

Şekil 9 ZN63A-12 sabit tip vakumlu devre kesici (kilitleme elektromıknatıslı)

Not: AC110V veya DC110V olduğunda L kısa devre yaptırılmalıdır.

Şekil 10 ZN63A-12 el arabası tipi vakumlu devre kesici (kilitleme elektromıknatısı olmadan)

Not: AC110V veya DC110V olduğunda L kısa devre yaptırılmalıdır.

Şekil 11 ZN63A-12 el arabası tipi vakumlu devre kesici (kilitleme elektromıknatıslı)

Not: AC110V veya DC110V olduğunda L kısa devre yaptırılmalıdır.

Satış sonrası servis

1. Firmamızın sattığı tüm ürünlerin garanti süresi bir yıldır. Garanti süresi boyunca ücretsiz bakım sağlanmaktadır. Şirket, garantinin ayrıntılı hükümlerine uygun olarak onaracak ve değiştirecektir (insan faktörlerinden veya karşı konulmaz doğa olaylarından kaynaklanan arıza veya hasarlar hariç).

2. Onarım bildirimini aldıktan sonra yedi iş günü içinde olay yerine varacağız ve sorunu çözeceğiz.

3. Kullanıcı ilgili teknik sorunları telefonla arayarak net bir çözüme ulaşabilir.

4. Normal kullanım sırasında performans başarısızlığı meydana geldiğinde, şirket yukarıdaki garanti hizmetini taahhüt eder.

5. Garanti süresi içerisinde ücretli bakım hizmetlerinde aşağıdaki koşullar uygulanacaktır;

A. İnsan yapımı veya karşı konulamaz doğa olaylarından kaynaklanan hasarlar;

B. Yanlış kullanımdan kaynaklanan arıza veya hasar;

C. Ürünün değiştirilmesi, sökülmesi veya montajından kaynaklanan arıza veya hasar.

Sipariş Bilgileri

Lütfen sipariş verirken aşağıdaki öğeleri belirtin:

A. Devre kesici modeli ve sipariş miktarı;

B. Nominal gerilim, nominal akım ve nominal kısa devre kesme akımı;

C. Enerji depolama motorunun ve açma-kapama bobininin nominal çalışma gerilimi;

D. Aşırı akım açma bobinlerinin sayısı ve açma akımı değeri;

e. Yedek parçaların adları ve miktarları;

F. Kullanıcının bilinmeyen veya özel gereksinimleri varsa lütfen üreticiyle iletişime geçin.
