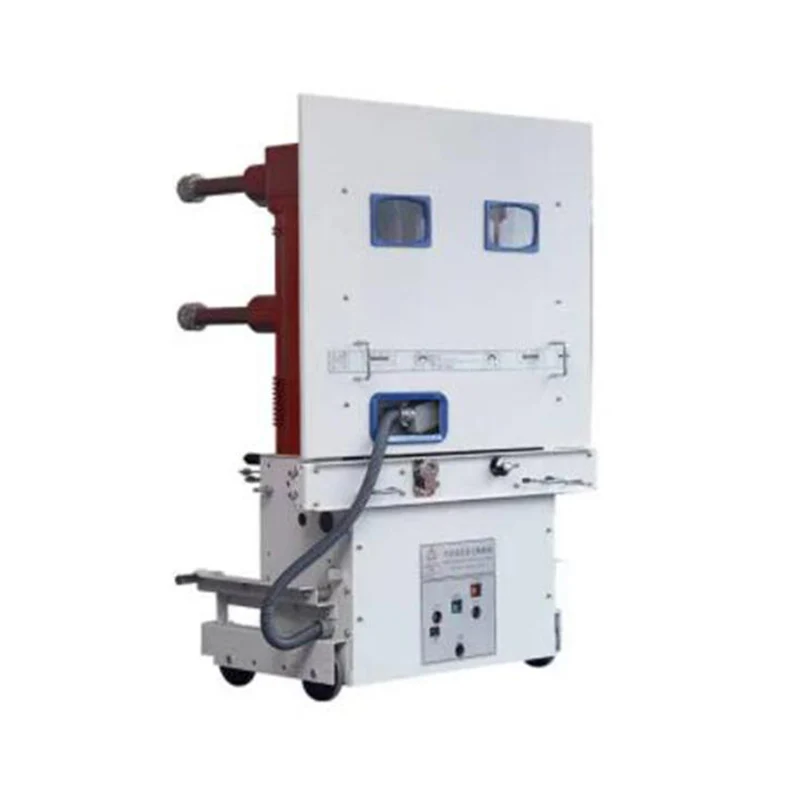

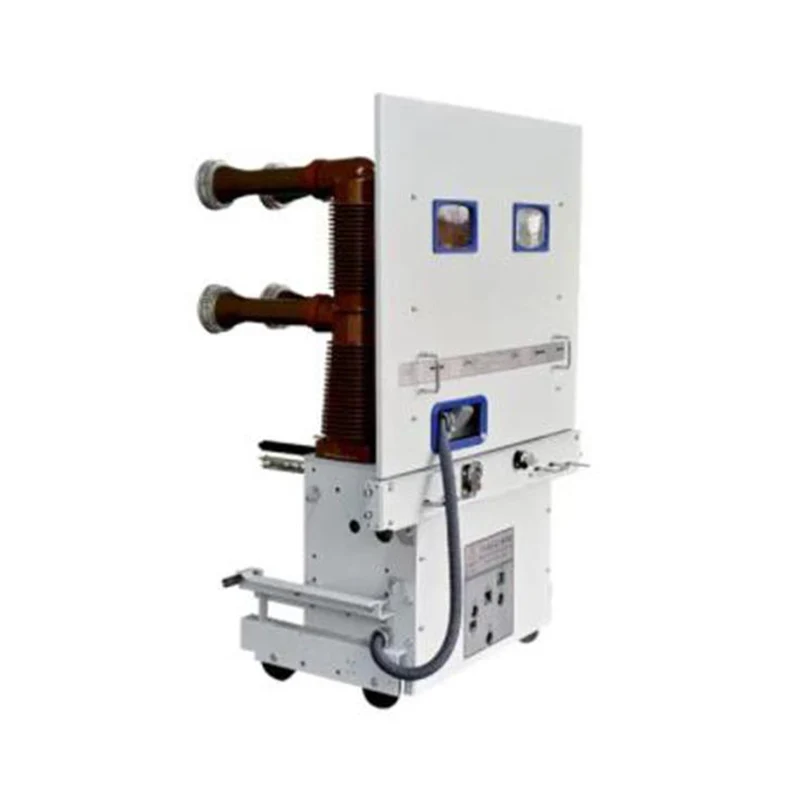

ZN85-40.5 Serisi Kapalı Yüksek Gerilim Vakumlu Devre Kesici

ZN85-40.5 serisi iç mekan yüksek gerilim vakumlu devre kesici, 3 fazlı AC 50Hz 40.5kV iç mekan anahtar ekipmanıdır.
♦ Kurulum yolu: çekmeceli tip;
♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması;
♦ Direk tipi: monte edilmiş direk, gömülü direk;
♦ Uygulama: şalt cihazı KYN61-40.5.
♦ İkincil fiş: 58 pin, 64 pin.

Talep Gönder

Ürün Açıklaması

XUCKY Electric, ZN85-40.5 Serisi İç Mekan Yüksek Gerilim Vakumlu Devre Kesici konusunda uzmanlaşmış, Çin'in önde gelen üreticisi ve ihracatçısıdır. Dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılayacak geniş bir ürün yelpazemiz var. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

ZN85-40.5 iç mekan HV vakumlu devre kesici, 3 fazlı AC 50Hz 40.5kV iç mekan anahtarlama ekipmanıdır.

♦ Kurulum yolu: çekmeceli tip;

♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması;

♦ Direk tipi: monte edilmiş direk, gömülü direk;

♦ Uygulama: şalt cihazı KYN61-40.5.

♦ İkincil fiş: 58 pin, 64 pin.

Çevre Koşulları

♦ Ortam sıcaklığı: -15r~+40r;

♦ Yükseklik: <1000m;

♦ Bağıl nem: günlük ortalama <%95, aylık ortalama <%90；

♦ Deprem şiddeti: <8 seviye;

♦ Yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon ve yoğun titreşimin olmadığı yerler.

Ana Teknik Parametreler

HAYIR	Öğe	Birim	Değer
1	Nominal gerilim	kV	40.5
2	Nominal akım	A	1250 1600, 2000, 2500
3	Nominal kısa devre kesme akımı	KA	25, 31.5
4	Dinamik akım (tepe)		63, 80
5	4s termal kararlılık akımı		25, 31.5
6	Nominal kısa devre yapma akımı (tepe)		63, 80
7	Nominal kısa devre akımı kesme sayısı	Kez	20
8	Nominal çalışma sırası		O-0.3s-CO-180s-CO
9	1 dk güç frekansı dayanım gerilimi	kV	95
10	Nominal yıldırım darbe dayanım gerilimi	kV	185
11	Mekanik ömür	Kez	10000
12	Nominal tek kapasitör bankası anahtarlama akımı	A	630
13	Nominal arka arkaya kapasitör bankası akımı	A	400
14	Enerji depolama motorunun anma gerilimi	V	AC/DC 220/110
15	Enerji depolama motorunun gücü	W	≤230
16	Enerji depolama süresi	s	≤15
17	Kapama/açma bobininin oran voltajı	V	DC220/110
18	Kapama/açma bobininin anma akımı	A	1,05(110V) 0,96(220V)
19	Açık kontaklar arasındaki boşluk	mm	20±2
20	Seyahatle iletişime geçin	mm	7,5±1,5
21	Üç fazlı açma ve kapama asenkronizmi	Bayan	≤2
22	Kontak kapanış geri dönüş süresi	Bayan	≤3
23	Ana devre direnci (kontak kolu dahil değildir)	mΩ	≤40
