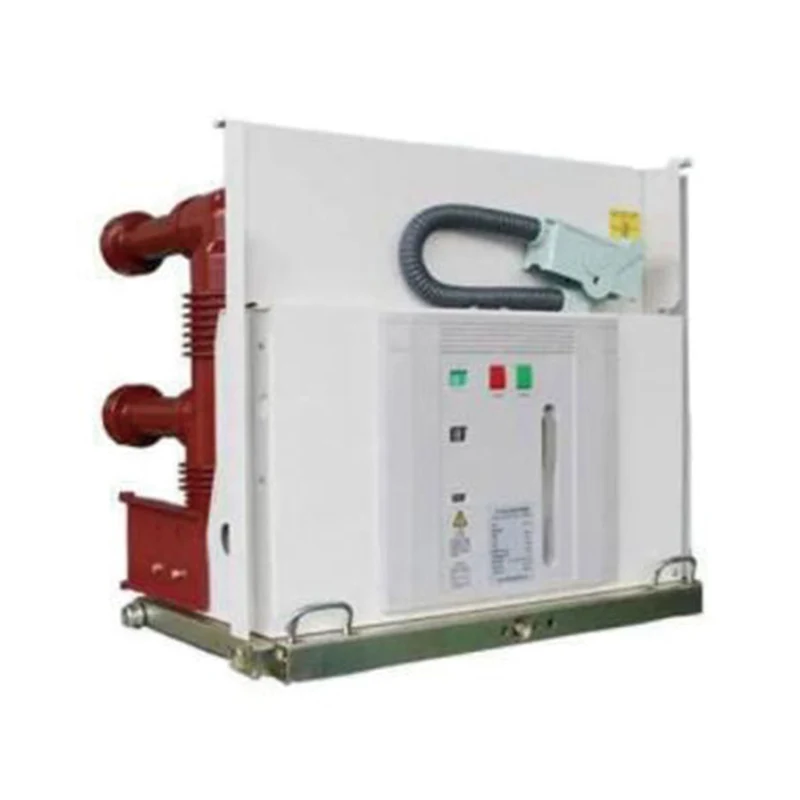

VSG-24 Serisi Dahili Yüksek Gerilim Vakumlu Devre Kesici

VSG-24 serisi iç mekan yüksek gerilim vakumlu devre kesici, 3 fazlı AC 50Hz 24kV iç mekan anahtarlama ekipmanıdır
♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması;
♦ Direk tipi: monte edilmiş direk: gömülü direk;
♦ faz-faz mesafesi: 275mm;

Talep Gönder

Ürün Açıklaması

XUCKY Electric, VSG-24 Serisi İç Mekan Yüksek Gerilim Vakumlu Devre Kesici konusunda uzmanlaşmış, Çin'in önde gelen üreticisi ve ihracatçısıdır. Dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılayacak geniş bir ürün yelpazemiz var. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

VSG-24 iç mekan HV vakumlu devre kesici, 3 fazlı AC 50Hz 24kV iç mekan anahtarlama ekipmanıdır

♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması;

♦ Direk tipi: monte edilmiş direk: gömülü direk;

♦ faz-faz mesafesi: 275mm;

Çevre Koşulları

♦ Ortam sıcaklığı: -15°C 〜+40°C;

♦ Yükseklik: <1000m;

♦ Bağıl nem: günlük ortalama <%95, aylık ortalama <%90；

♦ Deprem şiddeti: <8 seviye;

♦ Yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon ve yoğun titreşimin olmadığı yerler.

Ana Teknik Parametreler

HAYIR	Öğe	Birim	Değer
1	Nominal gerilim	kV	24
2	1 dk güç frekansı dayanım gerilimi		65
3	Nominal yıldırım darbe dayanım gerilimi		125
4	Nominal frekans	Hz.	50/60
5	Nominal akım	/	630, 1250, 1600, 2000, 2500,3150
6	Nominal kısa devre kesme akımı	KA	25, 31.5
7	Nominal kısa devre yapma akımı (tepe)		63, 80
8	Anma kısa süreli dayanım akımı		25, 31.5
9	Nominal tepe değeri dayanım akımı		63, 80
10	Nominal kısa devre süresi	S	4
11	Nominal çalışma sırası		O-0.3s-CO-180s-CO
12	İkincil devre güç frekansı dayanım gerilimi (1 dak)	V	2000
13	Nominal tek/arka arkaya kapasitör bankı kesme akımı	KA	630
14	Mola zamanı	Bayan	20~50
1;	Açılış zamanı	Bayan	35-70
16	Mekanik ömür	kez	10000
17	Elektrik ömrü		E2 sınıfı
18	Enerji depolama motorunun gücü	W	90
19	Kontrol devresi güç kaynağı voltajı	V	AC/DC110/220
