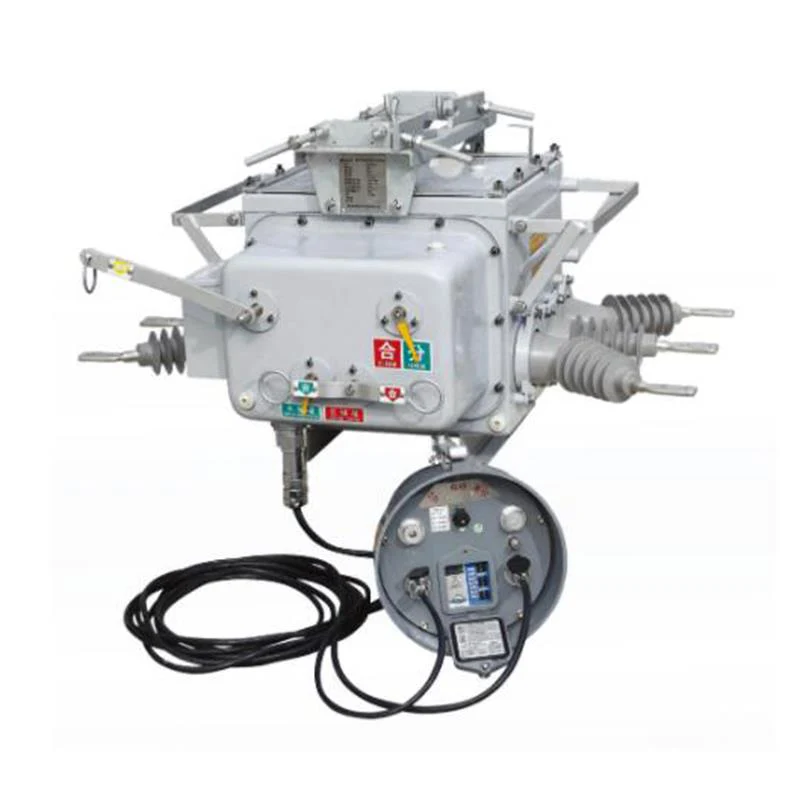

ZW20-12 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesici

ZW20-12 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesici, 3 fazlı AC 50Hz 12kV dış mekan anahtar ekipmanıdır.
♦ Kurulum yolu: direğe monte edilmiş;
♦ Kutup tipi: entegre kutup;
♦ Uygulama: dış mekan 12kV trafo merkezi, enerji santrali.
♦ Çalıştırma türü: manuel, elektrikli, uzaktan kumandalı.

Talep Gönder

Ürün Açıklaması

Çin'de 25 yılı aşkın bir süredir ZW20-12 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesicinin üreticileri ve tedarikçileri olarak XUCKY Electric, yağlı transformatörünün performansı IEC60076, GB1094, GB/T6451'e uygundur. Bu arada dağıtım transformatörümüz Rusya, Güney Asya, Afrika, Orta Doğu ve Güney Amerika'da yüksek kalite ve uygun fiyatla büyük bir itibar kazandı. Özelleştirme ve teknik destek sağlıyoruz. Rekabetçi bir fiyat teklifi ve çevrimiçi tüm teknik destek için bizimle iletişime geçmekten çekinmeyin!

♦ Kurulum yolu: direğe monte edilmiş;

♦ Kutup tipi: entegre kutup;

♦ Uygulama: dış mekan 12kV trafo merkezi, enerji santrali.

♦ Çalıştırma türü: manuel, elektrikli, uzaktan kumandalı.

Çevre Koşulları

♦ Yükseklik: <2000m;

♦ Hava sıcaklığı: -40°C 〜+40°C; günlük sıcaklık değişimi <25°C;

♦ Rüzgar hızı < 35m/s;

♦ Pislik seviyesi: IV;

♦ Kurulum yerleri: Yangın, patlama tehlikesi, ciddi kimyasal korozyon veya ciddi titreşim yok;

♦ Deprem şiddeti: <8 seviye.

Ana Teknik Parametreler

HAYIR	Öğe		Birim	Değer
1	Nominal gerilim		kV	12
2	Güç frekansı dayanım gerilimi (1 dak)	(kuru) fazlar arası, toprak/kırık;	kV	42/48
2	Güç frekansı dayanım gerilimi (1 dak)	(ıslak) fazlar arası, toprak	kV	34
3	Yıldırım darbe dayanım gerilimi (fazlar arası, toprak/kırılma)		kV	75/85
4	Nominal akım		A	630,1250
5	Nominal frekans		Hz.	50
6	Nominal kısa devre kesme akımı		ka	20, 25
7	Nominal tepe değeri dayanım akımı (tepe)		ka	50, 63
8	Anma kısa süreli dayanım akımı		ka	20, 25
9	Nominal kısa devre yapma akımı		ka	50, 63
10	Nominal kısa devre süresi		S	4
11	Nominal çalışma sırası		Kez	O-0.3S-CO-1 80S-CO
12	Nominal kısa devre kesme akımı kesme sayısı		Kez	30
13	Mekanik ömür		Kez	10000
14	Nominal çalışma voltajı (özelleştirilebilir)		V	220
15	Açılış zamanı		Bayan	≤80
16	Kapanış zamanı		Bayan	≤120
17	Tamamen kırılma zamanı		Bayan	≤100
18	Nominal kablo şarj kesme akımı		A	50
19	Seviye			E2~C2~M2(10000)
20	Nominal kısa devre kesme akımı kesme sayısı		Kez	30
