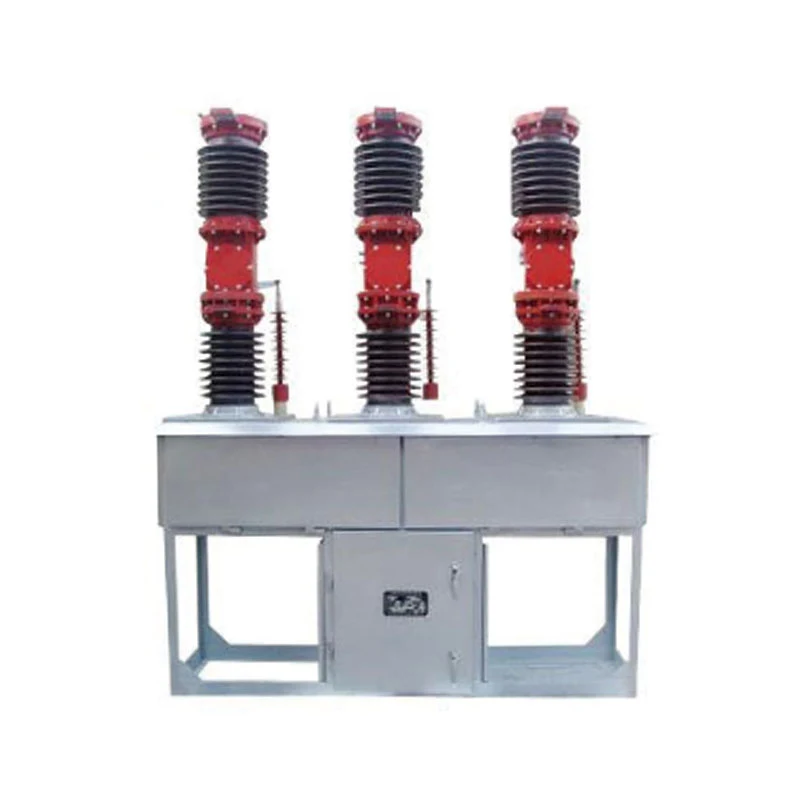

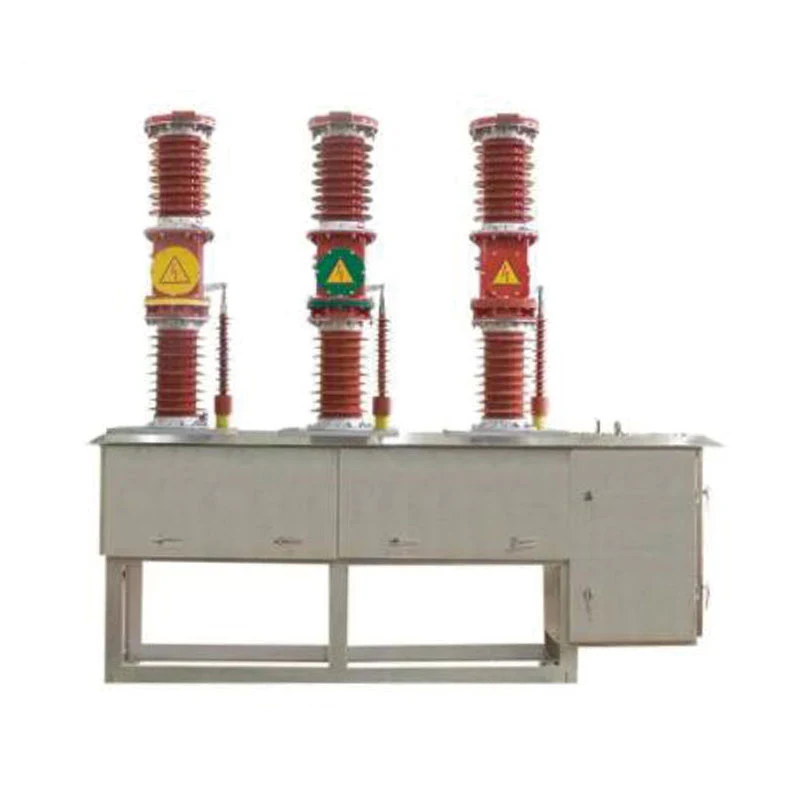

ZW7-40.5 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesici

ZW7-40.5 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesici, 3 fazlı AC 50Hz 40,5kV dış mekan anahtarlama ekipmanıdır.
♦ Kurulum yolu: temel kurulumu;
♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması ve elektromanyetik çalıştırma mekanizması;
♦ Kutup malzemesi: silikon kauçuk, seramik;
♦ Uygulama: dış mekan 33kV trafo merkezi, enerji santrali.
♦ Akım trafosu: dahili kurulum, harici kurulum.

Talep Gönder

Ürün Açıklaması

Çin'de 25 yılı aşkın bir süredir ZW7-40.5 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesicinin üreticileri ve tedarikçileri olarak XUCKY Electric, yağlı transformatörünün performansı IEC60076, GB1094, GB/T6451'e uygundur. Bu arada dağıtım transformatörümüz Rusya, Güney Asya, Afrika, Orta Doğu ve Güney Amerika'da yüksek kalite ve uygun fiyatla büyük bir itibar kazandı. Özelleştirme ve teknik destek sağlıyoruz. Rekabetçi bir fiyat teklifi ve çevrimiçi tüm teknik destek için bizimle iletişime geçmekten çekinmeyin!

ZW7-40.5 dış mekan HV vakumlu devre kesici, 3 fazlı AC 50Hz 40,5kV dış mekan anahtarlama ekipmanıdır.

♦ Kurulum yolu: temel kurulumu;

♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması ve elektromanyetik çalıştırma mekanizması;

♦ Kutup malzemesi: silikon kauçuk, seramik;

♦ Uygulama: dış mekan 33kV trafo merkezi, enerji santrali.

♦ Akım trafosu: dahili kurulum, harici kurulum.

Ürün Standartları

♦ IEC62271-100 Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Donanımı Bölüm 100: AC Devre Kesiciler

♦ GB1984 Yüksek Gerilim AC Devre Kesiciler

♦ GB/T11022 Yüksek Gerilim Şalt ve Kontrol Donanımı Standartları için Ortak Özellikler

♦ JB/T 3855 Yüksek Gerilim AC Vakumlu Devre Kesiciler

♦ DL/T402 Yüksek Gerilim AC Devre Kesicilerin Özellikleri

Çevre Koşulları

♦ Ortam sıcaklığı: -40°C~+40°C;

♦ Yükseklik: <1000m;

♦ Maksimum rüzgar hızı 10 km/saattir, nominal seviye (132/230kv) için minimum rüzgar hızı 3,2 km/saattir;

♦ Deprem şiddeti: <8 seviye;

♦ Minimum nominal kaçak mesafesi: 31 mm/kV;

♦ Hava kirliliği derecesi: Sınıf IV.

Ana Teknik Parametreler

HAYIR	Öğe		Birim	Değer
1	Nominal gerilim		kV	40.5
e	Nominal yalıtım düzeyi	1 dk güç frekansıKuru test (kırılma, fazlar arası, toprağa)Islak test (toprağa, harici izolasyona)	kV	95 85
		Yıldırım darbe dayanım gerilimi (tepe)		185
3	Nominal akım		A	1250, 1600, 2000, 2500
4	Nominal kısa devre kesme akımı		KA	20, 25, 31,5

HAYIR	Öğe	Birim	Değer
5	Nominal kısa devre yapma akımı (tepe)	KA	50, 63, 80
6	Nominal tepe dayanım akımı	KA	50, 63, 80
7	Anma kısa süreli dayanım akımı	KA	20, 25, 31,5
8	Nominal çalışma sırası		O-0.3S-CO-180S-CO
9	Nominal kısa devre kesme akımı kesme sayısı	kez	20
10	Nominal kısa devre süresi	s	4
11	Mola zamanı	s	≤0,09
12	Mekanik ömür	kez	10000
13	Yeni üretilmiş vakum kesici	Not	≤1,33×10-3
13	20 yıllık depolama süresi boyunca vakum kesici	Not	<6,6×10-2
14	Devre kesici net ağırlığı	kilogram	800
15	Açık kontaklar arasındaki boşluk	mm	22±2
16	Seyahatle iletişime geçin	mm	4±1
17	Ortalama açılma hızı	m/sn	1.4-1.7
18	Ortalama kapanma hızı	m/sn	0.4-0.7
19	Kontak kapanış geri dönüş süresi	Bayan	≤3
20	Fazlar arası açma ve kapama senkronizasyonu	Bayan	≤2
21	Kapanış zamanı	Bayan	50≤t≤200
22	Açılış zamanı	Bayan	30≤t≤60
23	Her faz ana devre DC direnci (CT dahili direnci dahil değildir)	mΩ	≤100
24	Aşınmaya izin verilen dinamik ve sabit temaslı kümülatif kalınlık	mm	3
25	Nominal temas basıncı	N	2500±200
