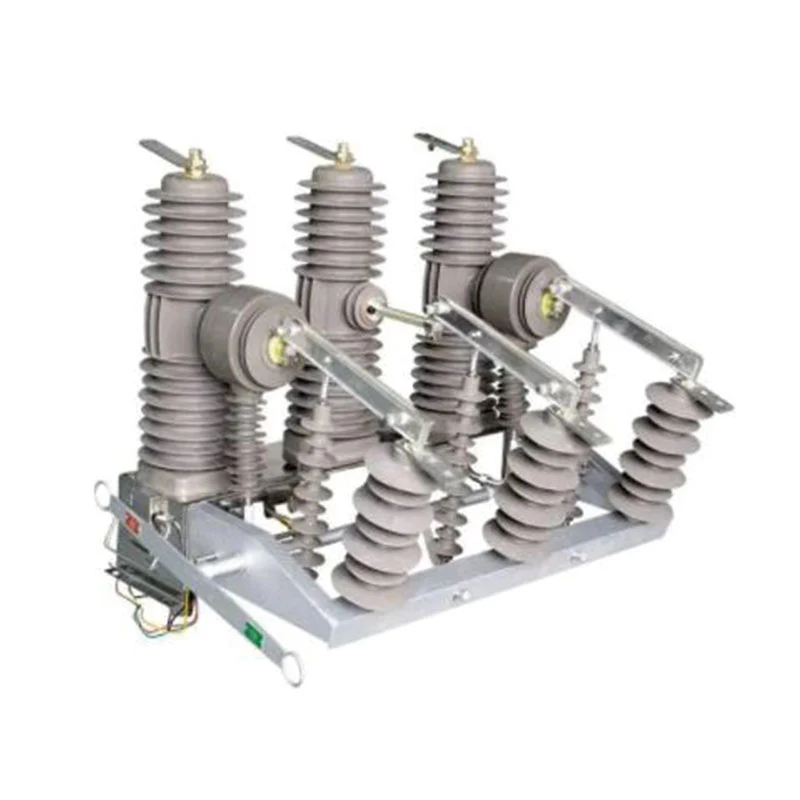

ZW32-24 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesici

ZW32-24 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesici, 3 fazlı AC 50Hz 24KV dış mekan anahtarlama ekipmanıdır
♦ Kurulum yolu: direğe monte edilmiş;
♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması ve kalıcı manyetik çalıştırma mekanizması;
♦ Kutup tipi: entegre kutup;
♦ Uygulama: dış mekan 24kV trafo merkezi, enerji santrali.
♦ Çalışma şekli, manuel, elektrikli, uzaktan kumandalı.

Talep Gönder

Ürün Açıklaması

XUCKY Electric, 25 yılı aşkın bir süredir Çin'de ZW32-24 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesicinin (Tekrar Kapatıcı) üreticileri ve tedarikçileri olarak, yağa batırılmış transformatörünün performansı IEC60076, GB1094, GB/T6451'e uygundur. Bu arada dağıtım transformatörümüz Rusya, Güney Asya, Afrika, Orta Doğu ve Güney Amerika'da yüksek kalite ve uygun fiyatla büyük bir itibar kazandı. Özelleştirme ve teknik destek sağlıyoruz. Rekabetçi bir fiyat teklifi ve çevrimiçi tüm teknik destek için bizimle iletişime geçmekten çekinmeyin!

♦ Kurulum yolu: direğe monte edilmiş;

♦ Çalıştırma mekanizması: yaylı çalıştırma mekanizması ve kalıcı manyetik çalıştırma mekanizması;

♦ Kutup tipi: entegre kutup;

♦ Uygulama: dış mekan 24kV trafo merkezi, enerji santrali.

♦ Çalışma şekli, manuel, elektrikli, uzaktan kumandalı.

Ürün Standartları

♦ IEC62271-100 Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Donanımı Bölüm 100: AC Devre Kesiciler

♦ GB1984 Yüksek Gerilim AC Devre Kesiciler

♦ GB/T11022 Yüksek Gerilim Şalt ve Kontrol Donanımı için Ortak Özellikler

Standartlar

♦ JB/T 3855 Yüksek Gerilim AC Vakumlu Devre Kesiciler

♦ DL/T402 Yüksek Gerilim AC Devre Kesicilerin Özellikleri

Çevre Koşulları

♦ Ortam sıcaklığı: -35°C 〜+40°C;

♦ Yükseklik: <2000m;

♦ Rüzgar hızı < 35m/s;

♦ Deprem şiddeti: <8 seviye;

♦ Pislik seviyesi: IV;

♦ Kurulum yerleri: Yangın, patlama tehlikesi veya ciddi kirlilik yoktur.

Ana Teknik Parametreler

HAYIR	Öğe	Birim	Değer
1	Nominal gerilim	kV	24
2	Nominal akım	A	630/1250
3	Nominal frekans	Hz.	50
4	Nominal termal akım	KA	20/25
5	Nominal kısa devre kesme akımı	KA	20/25
6	Nominal dinamik akım (tepe)	KA	50/63
7	Nominal kısa devre kapatma akımı (tepe)	KA	50/63
8	Termal stabilite süresi	s	4
9	Nominal çalışma sırası	Kez	O-0.3S-CO-1 80S-CO
10	1 dk güç frekansı dayanım gerilimi (fazlar arası, toprak/kırılma)	kV	65
	Yıldırım darbe dayanım gerilimi (tepe) (fazlar arası, toprak/kırılma)		125
	İkincil devre 1 dk güç frekansı dayanım gerilimi		2

HAYIR	Öğe	Birim	Değer
11	Mekanik ömür	Kez	10000
12	Nominal kısa devre kesme akımı kesme süreleri	Kez	30
13	Nominal devre kesme süreleri	Kez	10000
14	Temas mesafesi	mm	12±1
15	Aşırı seyahat	mm	3±1
16	Fazlar arası merkez mesafesi	mm	380±1,5
17	Üç fazlı kapanma ve açılma asenkronizmi	Bayan	≤2
18	Kontak kapanış geri dönüş süresi	Bayan	≤2
19	Kapanış zamanı	Bayan	25〜80
20	Açılış zamanı	Bayan	23〜50
21	Ortalama açılma hızı	m/sn	1.1-1.7
22	Ortalama kapanma hızı	m/sn	0,5-0,9
23	Ana iletken devre direnci	mΩ	≤80

Genel Yapı Çizimi ve Montaj Boyutu (birim: mm)

1. Üst giden hat terminali

2. Kesici

3. Yalıtım tüpü

4. Giden hat terminalini indirin

5. İletken klips

6. Esnek bağlantı

7. Yalıtım kolu

8. Temas baskı yayı

9. Açılış yayı

10. Sürüş

11. Mekanizma çıkış mili

12. Çalıştırma mekanizması

13. Mekanizma kutusu

14. Akım trafosu bağlantı panosu

1. Çalıştırma kolu

2. Ana şaftın bağlantısını kesin

3. Devre kesicinin manuel açma/kapama kolu

4. Enerji depolama kolu

5. Açma/kapama göstergesi

6. Kablo fişi

7. Akım trafosu

8. Yalıtkan

9. Yalıtım çerçevesi

10. Yalıtım kolu

11. Gelen hat terminali

12. Bıçağın bağlantısını kesin

13. Giden hat terminali

14. Devre kesici

Kurulum yolları (tek kutuplu/çift kutuplu)

Ürün Standartları

♦ IEC62271-100 Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Donanımı Bölüm 100: AC Devre Kesiciler

♦ GB1984 Yüksek Gerilim AC Devre Kesiciler

♦ GB/T11022 Yüksek Gerilim Şalt ve Kontrol Donanımı Standartları için Ortak Özellikler

♦ JB/T 3855 Yüksek Gerilim AC Vakumlu Devre Kesiciler

♦ DL/T402 Yüksek Gerilim AC Devre Kesicilerin Özellikleri

Çevre Koşulları

♦ Ortam sıcaklığı: -40°C~+40°C;

♦ Yükseklik: <1000m;

♦ Maksimum rüzgar hızı 10 km/saattir, nominal seviye (132/230kv) için minimum rüzgar hızı 3,2 km/saattir;

♦ Deprem şiddeti: <8 seviye;

♦ Minimum nominal kaçak mesafesi: 31 mm/kV;

♦ Hava kirliliği derecesi: Sınıf IV.

Ana Teknik Parametreler

HAYIR	Öğe		Birim	Değer
1	Nominal gerilim		kV	40.5
e	Nominal yalıtım düzeyi	1 dk güç frekansıKuru test (kırılma, fazlar arası, toprağa)Islak test (toprağa, harici izolasyona)	kV	95 85
		Yıldırım darbesine dayanma gerilimi (tepe)		185
3	Nominal akım		A	1250, 1600, 2000, 2500
4	Nominal kısa devre kesme akımı		KA	20, 25, 31,5

HAYIR	Öğe	Birim	Değer
5	Nominal kısa devre yapma akımı (tepe)	KA	50, 63, 80
6	Nominal tepe dayanım akımı	KA	50, 63, 80
7	Anma kısa süreli dayanım akımı	KA	20, 25, 31,5
8	Nominal çalışma sırası		O-0.3S-CO-180S-CO
9	Nominal kısa devre kesme akımı kesme sayısı	kez	20
10	Nominal kısa devre süresi	s	4
11	Mola zamanı	s	≤0,09
12	Mekanik ömür	kez	10000
13	Yeni üretilmiş vakum kesici	Not	≤1,33×10-3
13	20 yıllık depolama süresi boyunca vakum kesici	Not	<6,6×10-2
14	Devre kesici net ağırlığı	kilogram	800
15	Açık kontaklar arasındaki boşluk	mm	22±2
16	Seyahatle iletişime geçin	mm	4±1
17	Ortalama açılma hızı	m/sn	1.4-1.7
18	Ortalama kapanma hızı	m/sn	0.4-0.7
19	Kontak kapanış geri dönüş süresi	Bayan	≤3
20	Fazlar arası açma ve kapama senkronizasyonu	Bayan	≤2
21	Kapanış zamanı	Bayan	50≤t≤200
22	Açılış zamanı	Bayan	30≤t≤60
23	Her fazın ana devre DC direnci (CT dahili direnci dahil değildir)	mΩ	≤100
24	Aşınmaya izin verilen dinamik ve sabit temaslı kümülatif kalınlık	mm	3
25	Nominal temas basıncı	N	2500±200
