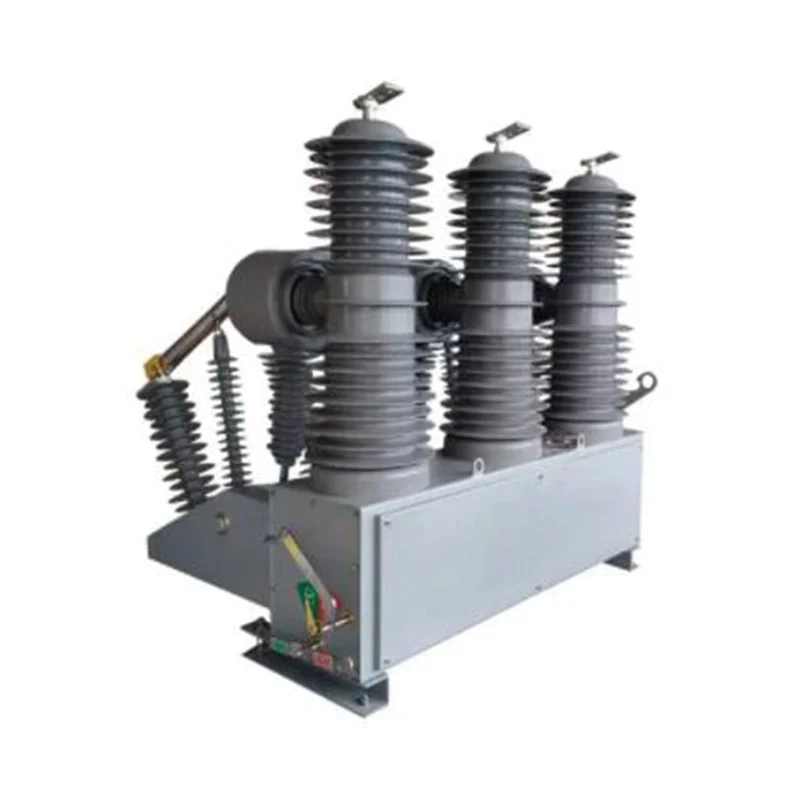

ZW32-40.5 Dış Mekan HV Vakumlu Devre Kesici

◆ ZW32-40.5 Dış Mekan HV Vakumlu Devre Kesicinin Kullanım Koşulları
1. Ortam sıcaklığı: -30°C~+60°;
2. Yükseklik: ≤3000m;
3.Rüzgar hızı: ≤34m/s;
4. Kirlilik derecesi: ≤IV.
5. Depolama sıcaklığı: -40°C~+85°C.

Talep Gönder

Ürün Açıklaması

ZW32-40.5 Dış Mekan HV Vakumlu Devre Kesici (ZW32-40.5F, ZW32-40.5, ZW32-40.5G), benzersiz şekilde tasarlanmış tek parça, katı yalıtımlı bir kutup ve son derece güvenilir bir işletim makinesi yapısını benimser. Cihaz esas olarak orta gerilim havai hat güç şebekelerinde yük akımını, aşırı yük akımını ve kısa devre akımını bölmek ve birleştirmek için kullanılır.

Üst vakum devre kesici, ZW7 vakum devre kesicinin yerini alan yeni bir 35KV dış mekan yüksek gerilim vakum devre kesicisidir. ZW32, daha güvenli ve daha kararlı olan ZW7'nin minyatürleştirilmesidir. ZW32-40.5 ayrıca kalıcı mıknatıslı işletim mekanizmasını kullanabilir, uzaktan sinyal verme, uzaktan ölçüm, uzaktan ayarlama ve uzaktan kontrol gibi dört uzak işlevi gerçekleştirmek için otomasyon ekipmanı, GPRS, GSM ve diğer uzaktan iletişim işlevleriyle işbirliği yapabilir.

◆ Kullanım Koşulları

1. Ortam sıcaklığı: -30°C~+60°;

2. Yükseklik: ≤3000m;

3.Rüzgar hızı: ≤34m/s;

4. Kirlilik derecesi: ≤IV.

5. Depolama sıcaklığı: -40°C~+85°C.

◆ Ana Teknik Parametreler

HAYIR.	Öğeler	Birim	Değer
1	anma gerilimi	kV	40.5
2	1 dk güç frekansı dayanım gerilimi	kV	95
3	yıldırım darbe dayanım gerilimi	kV	185
4	anma frekansı	Hz.	50
5	anma akımı	A	630,1250, 1600
6	anma kısa devre kesme akımı	ka	20, 25, 31,5
7	anma kısa devre yapma akımı (tepe)	ka	50, 63, 80
8	anma tepe dayanım akımı	ka	50, 63, 80
9	4s akıma dayanabilir	ka	20, 25, 31,5
10	nominal çalışma sırası	S	O-0.1s-CO-3s-CO-6S-60s geri kazanımı
11	anma kısa devre akımı kesme sayısı	kez	30
12	mekanik ömür	kez	10000
13	mekanizma kontrol voltajı	V	AC/DC220
14	ikincil devre 1 dak güç frekansı dayanım gerilimi	kV	2
15	açık kontaklar arasındaki boşluk mesafesi	mm	16±1
16	aşırı seyahat	mm	4±0,5
17	açılma hızı	m/sn	1.4-1.8
18	kapanma hızı	m/sn	0.4-0.8
19	kontak kapanma geri dönüş süresi	Bayan	≤5
20	üç fazlı açma/kapama asenkronizmi	Bayan	≤2
21	kapanış zamanı	Bayan	≤100
22	açılış zamanı	Bayan	≤50
23	ağırlık	kilogram	270
